Heb enkele dagen geleden mijn printje van seed ontvangen en dan is het nu tijd om het te laten zien.

De blauwe print in het midden is een FPGA van altera. Links verbonden met een 3v3 -> 5v translator en de connectie naar beide delen van het led bord. Rechts is een ft245 printje om de framebuffer in de fpga te vullen.

http://imagizer.imageshack.us/v2/640x480q90/849/p4na.png

In de fpga zit een statemachine voor alle inkomende data in 10 ram blokjes te zetten en een statemachine om alle pixels uit te klokken en de rijen aan te sturen.

Dit is vrij lastig te filmen omdat de camera last heeft van het pulserend licht. Het beste resultaat van een film komt van animaties af, dus hieronder de intro van een film:
Youtube

Er moeten wel nog wat dingen gebeuren. Zo is er nog mooie software nodig, want momenteel kan er alleen vanuit vlc video worden aangeleverd. Ook is er nog een probleem dat zo nu en dan de ft245 niet meer reageert, dit ga ik proberen op te lossen door de D2XX driver te gaan gebruiken ipv de VCP.
Daarbij lijkt het me handig om de FPGA de ft245 in de gaten te laten houden en te resetten bij lang geen communicatie.

http://imagizer.imageshack.us/v2/640x480q90/856/ovxp.jpg

Mooi! Waarom heb je de schermen naast elkaar geplaatst ipv onder elkaar als ik vragen mag?

Omdat ze naast elkaar naadloos aansluiten. Aan de boven en onderkant zit 1cm PCB met schroefgaten.

Wauw, het wordt steeds mooier!

If you want to succeed, double your failure rate.

Op 5 februari 2014 16:31:53 schreef KoenP:
Hello CO'ers

Met een Arduino Uno en een zelfgemaakt "shieldje" met 3 RGB led's.

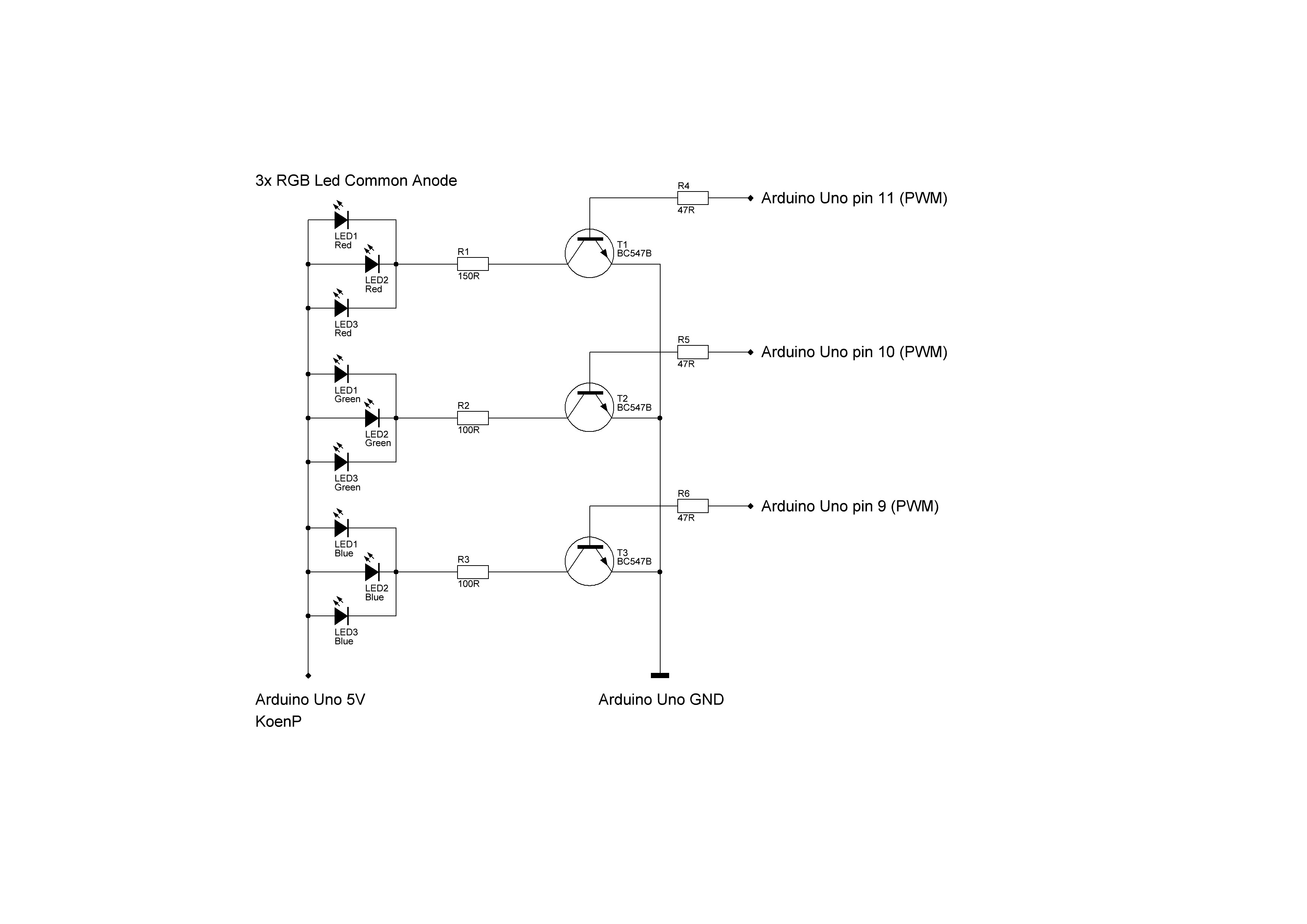

Even nog een schemaatje

[afbeelding]

Project ziet er leuk uit... alleen zou ik persoonlijk de LED's niet parallel zetten per kleur zonder dat ze elk een eigen serieweerstand krijgen.

De doorlaatspanning van de LED kan per LED een klein beetje afwijken waardoor de stroom niet netjes verdeeld wordt over de drie LED's

Als eerste heb ik twee opknap-projects. Een week of 3 terug zag ik bij de baco een Hobbykit HKS-130 Hobby-oscilloscoop staan, vraagprijs: €10. Op de prijssticker was aangegeven "Voor onderdelen of opnieuw bedraden". Het bovendeel van de kap was los zodat je het binnenwerk kon zien. Bij navragen bleek dat die jongere gozer die er werkt die scoop jaren geleden zelf gebouwd had (bouwpakket), en hem pakweg 13 jaar geleden van de hand heeft gedaan. Nu was de scoop via-via weer bij de baco terecht gekomen. Zo'n beetje elk draadje wat door dat apparaat heen liep was toen doorgeknipt om weet-ik-veel wat voor een reden. Die jongere gozer had geprobeerd de handel weer aan elkaar te knutselen, maar liet 't toch verder zitten. Zó zag hij eruit dat ik hem kocht:

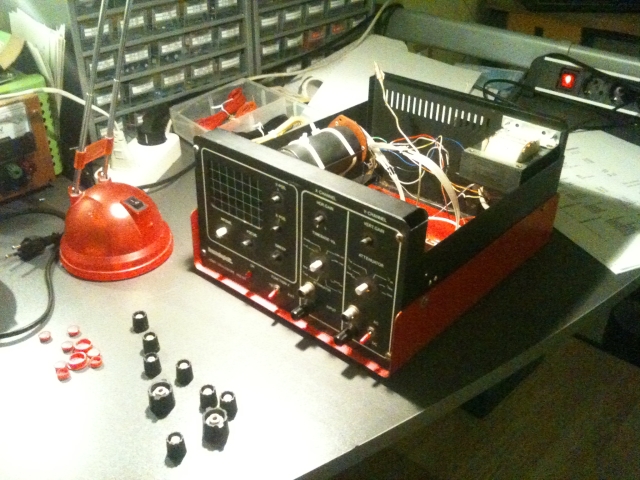

http://www.uploadarchief.net/files/download/resized/001wj.jpg http://www.uploadarchief.net/files/download/resized/002wj.jpg http://www.uploadarchief.net/files/download/resized/003wj.jpg
http://www.uploadarchief.net/files/download/resized/004wj.jpg http://www.uploadarchief.net/files/download/resized/005wj.jpg

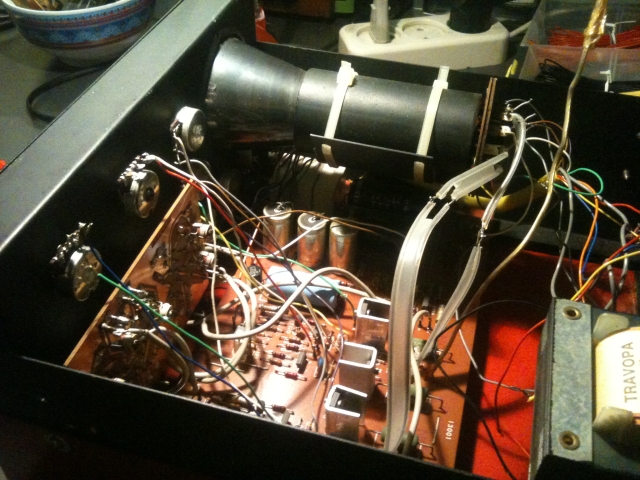

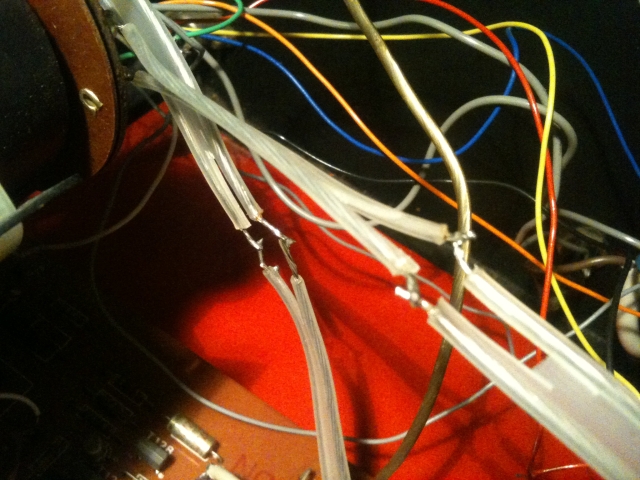

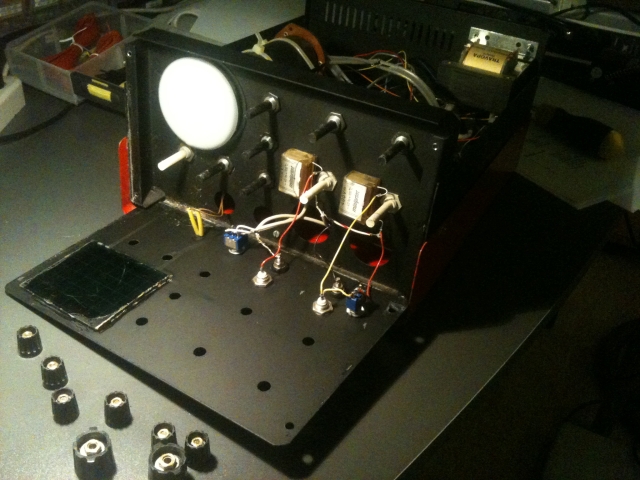

Gelukkig was de buis nog (fysiek) intact. Daar was ik op dat moment al lang blij mee, gezien de knipperij dat was aangericht.

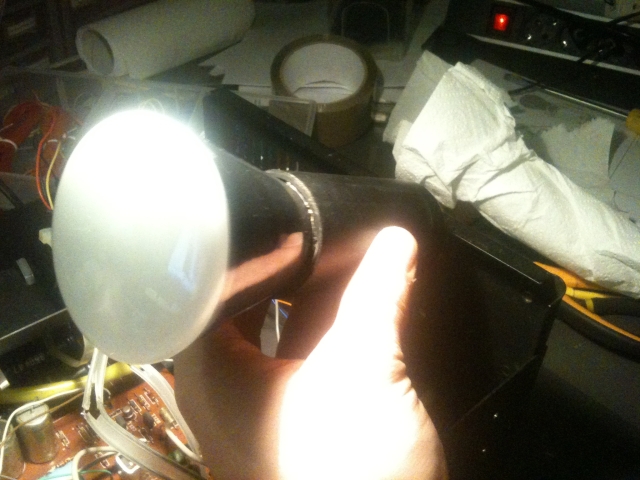

http://www.uploadarchief.net/files/download/resized/006wj.jpg

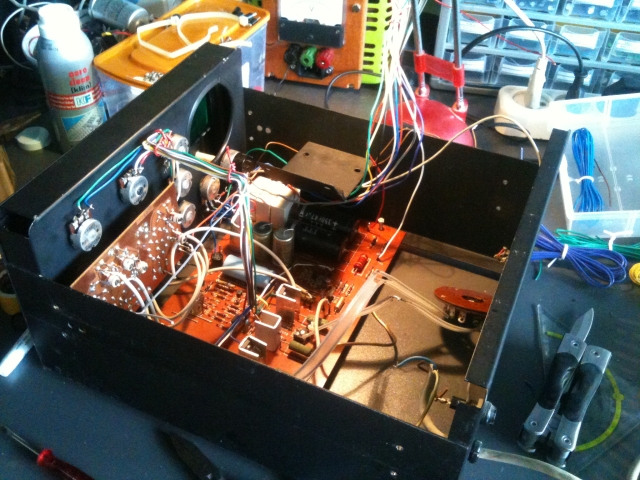

Hier is het her-bedraden al een stuk gevorderd:
http://www.uploadarchief.net/files/download/resized/007wj.jpg

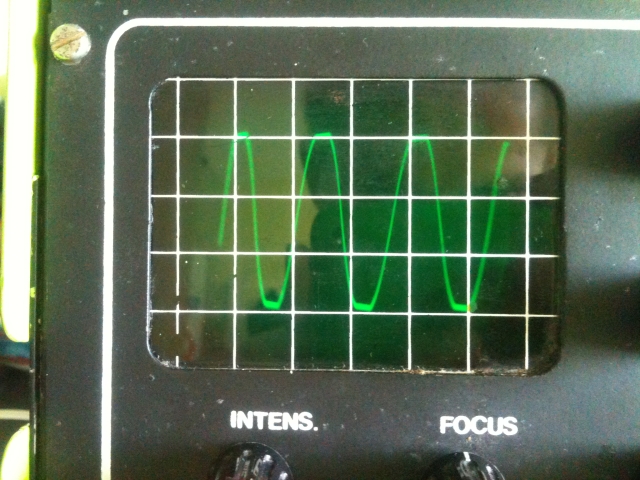

En zie hier het resultaat, BEELD :D:
http://www.uploadarchief.net/files/download/resized/scoop1-r.jpg

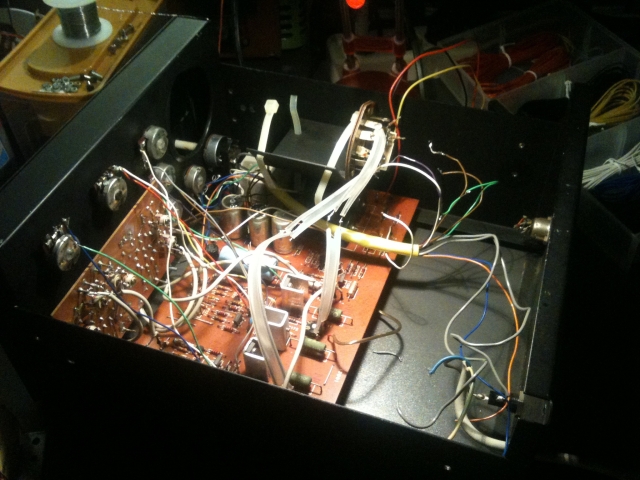

Het vernieuwde binnenwerk:

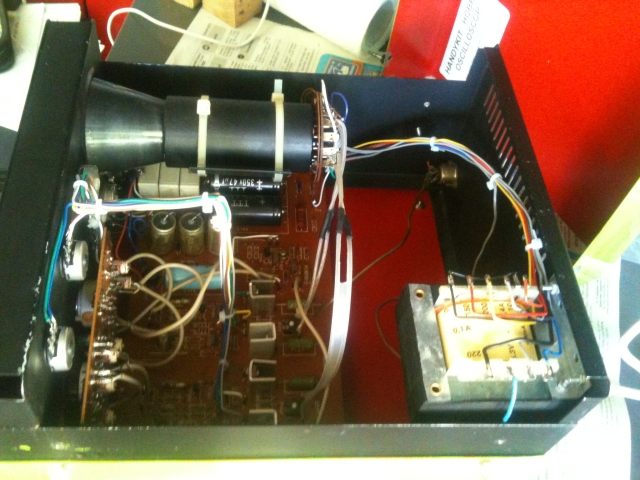

http://www.uploadarchief.net/files/download/resized/scoop5-r.jpg http://www.uploadarchief.net/files/download/resized/007wj.jpg

Ik ben blij met het resultaat, en natuurlijk een laag verse (groene!) verf :). Omdat er niet zo heel veel licht meer uit de buis komt (knopje "Intens." moet min. half open gedraaid worden) is er nu nog een "nieuwe" DG7-132 kathode straal buis onderweg hierheen.

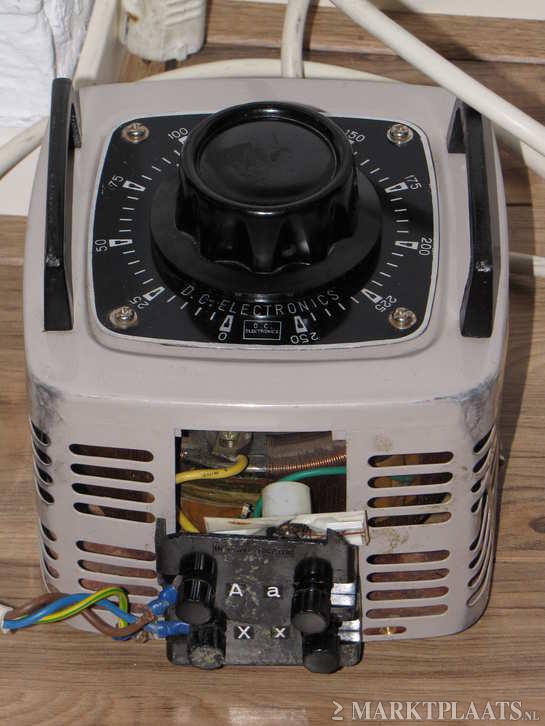

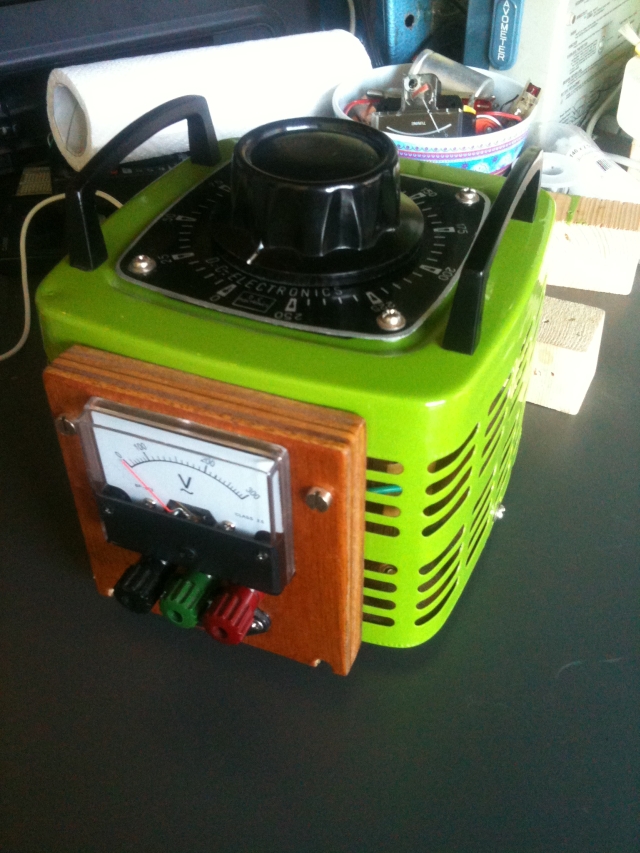

Daarnaast heb ik een of twee jaar terug via marktplaats een variac gekocht en opgelapt. Zie hieronder het voor- en na resultaat:
http://www.uploadarchief.net/files/download/resized/foto%20front_voor.jpg http://www.uploadarchief.net/files/download/resized/variac1-r.jpg

Na een paar jaar is 'ie dan eindelijk af, m'n CO labvoeding. Niet dat het zo ontzettend moeilijk was, maar er waren wel wat dingen waar ik eerst niet uit kwam, en dat gecombineerd met her en der chronisch tijdtekort...
Enfin, zie hieronder het resultaat.

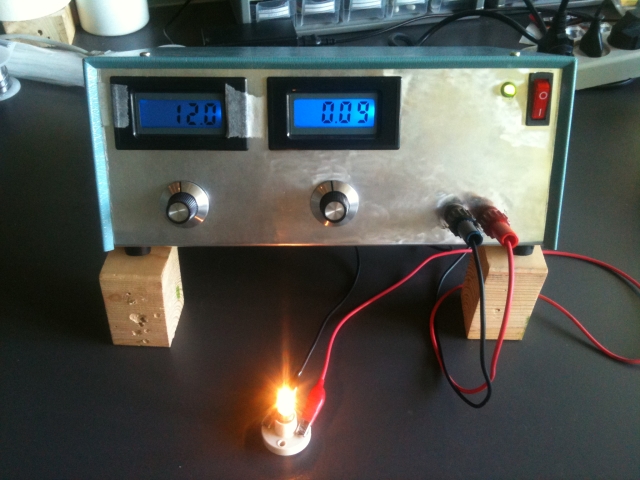

Buitenkant:
http://www.uploadarchief.net/files/download/resized/lv1-r.jpg http://www.uploadarchief.net/files/download/resized/lv2-r.jpg http://www.uploadarchief.net/files/download/resized/lv3-r.jpg

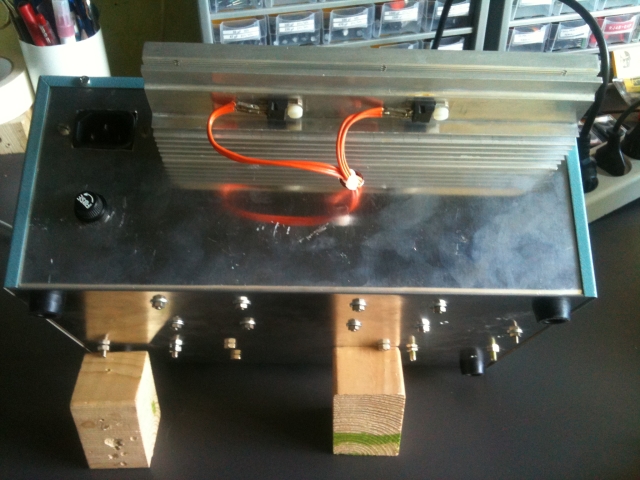

Interieur:

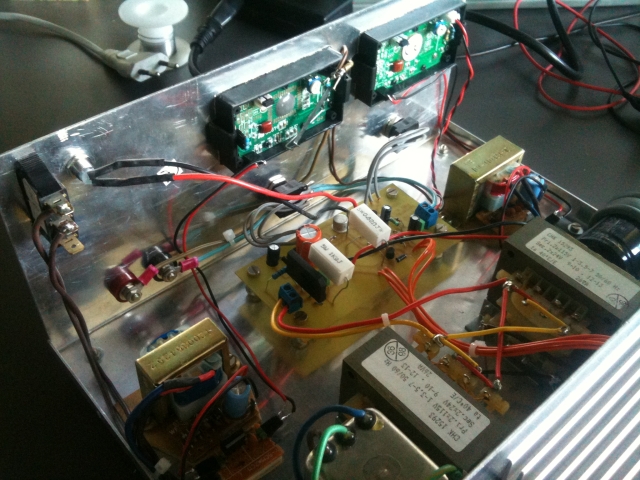

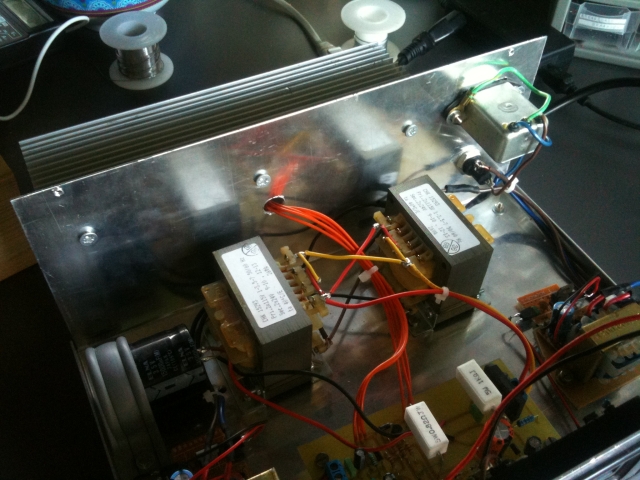

http://www.uploadarchief.net/files/download/resized/lv5-r.jpg http://www.uploadarchief.net/files/download/resized/lv6-r.jpg

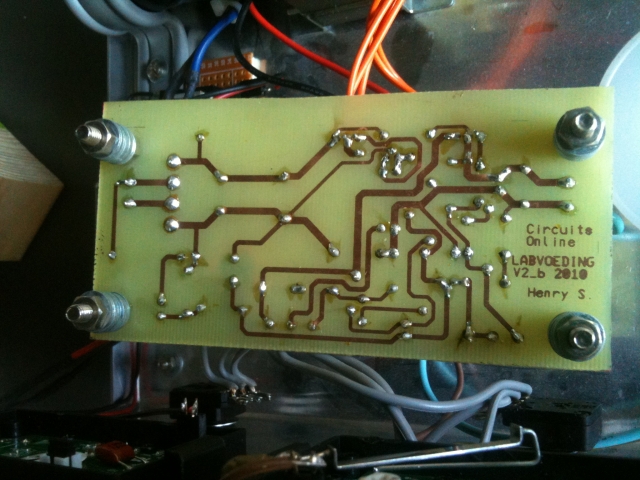

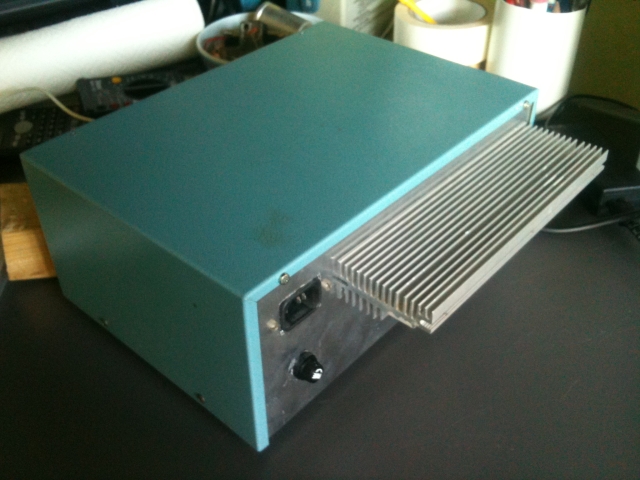

En natuurlijk de 'verplichte' onderkant :):
http://www.uploadarchief.net/files/download/resized/lv7-r.jpg

Dingen die nu nog op de to-do lijst staan:
- Frontje ontwerpen
- Overkill elco vervangen door een die wél op de pcb past (deze hadden ze toen ik componenten ging halen liggen bij de baco, al is de max. spanning en capaciteit eigenlijk te veel van 't goede.

Mooi geleerd op CO, om TO-220 ic's geïsoleerd op metaal te plaatsen :) | Server Debian powered!

@Wouter: heel mooi en proper gedaan! Uw co voeding is ook geslaagd,
mss 1 puntje kritiek, dat je draden die naar koelprofiel niet beschermt zijn. De scherpe randen van je boorgat...
Anders alles super!

ps: variac was mss wat mooier int geel? ;-)

ASPA-tech.be
flash2b

Special Member

@WouterJ1993
Goed gelukt!! ook met die twee trafo's die je toen zelf moest bedraden.

@bordje: Dat de draden onbeschermd door het boorgat gaan niet netjes is, kan ik je alleen maar gelijk in geven. Nu is het boorgat zo'n 10-11mm. Heb je toevallig een suggestie om dit netjes af te werken?
Enne, "geel"? Daar kunnen we maar één iemand over laten oordelen ;).

En waar ik niet meer bij stil had gestaan:
Flash2b, nogmaals bedankt voor het uit de brand helpen met mij trafo's toen :D
http://www.circuitsonline.net/forum/view/33387/23

Ik zag hieraan trouwens dat de labvoeding wel zo'n beetje mn langst lopende/liggende project is geweest. Mijn eerste vragen over de voeding in dat topic dateren zo'n beetje al van decmber 2009 :p

Mooi geleerd op CO, om TO-220 ic's geïsoleerd op metaal te plaatsen :) | Server Debian powered!

Gewoon een doorvoertule erin schroeven, of eventueel zo'n rubber grommet.

Sine

Moderator

Hee wouter,

Let even op met dat scoopje, er hoort een DG7-32 in, of een 132 er ook zomaar in te lepelen is weet ik niet.
Kijk ook uit met de condensators achter de frontplaat, eigenlijk moet je die gewoon vervangen 100n 400V iirc. De C's die er nu zitten worden of zijn al slecht.

Dat zelfde gaat op voor de C's in de hoogspanning, die waren berucht bij dit ding.

@wouter: ik gebruik daarvoor isolatie mantel van gewone draad 1,5mm² ofzo, dat ik vervolgens langs 1 kant insnij. en dan in het gat murwen :)

ASPA-tech.be

Bedankt voor de tips! De condensatoren zal ik vervangen, maar Sine wat bedoel je met "iirc"?
Hmm, en dan zou het dus zomaar kunnen dat ik in m'n enthousiasme een verkeerde buis heb gekocht... Denk dat ik daar dan even de datasheets op na moet slaan, als ik die gevonden heb ;).

Mooi geleerd op CO, om TO-220 ic's geïsoleerd op metaal te plaatsen :) | Server Debian powered!

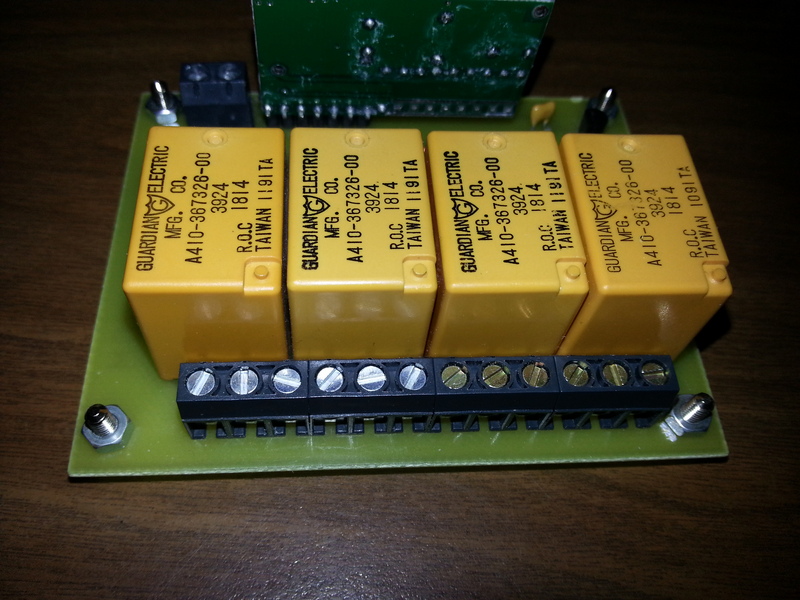

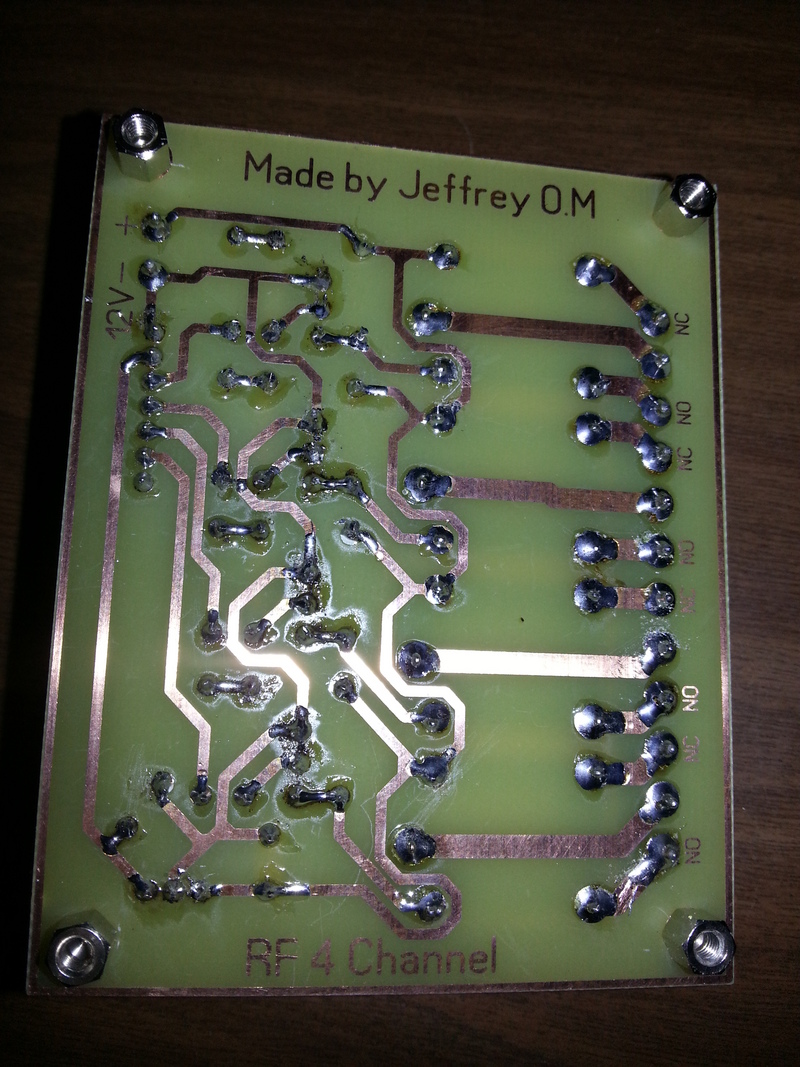

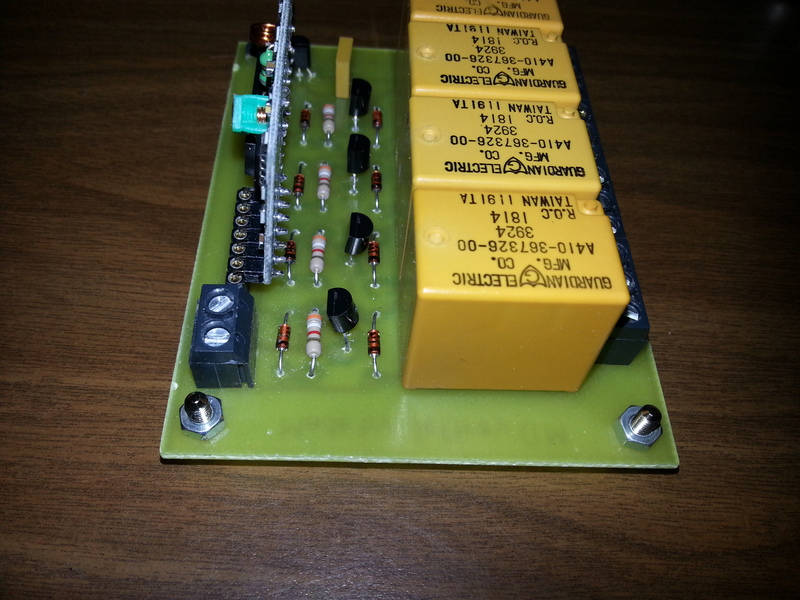

Hier zijn de foto's van mij RF gestuurde relais.

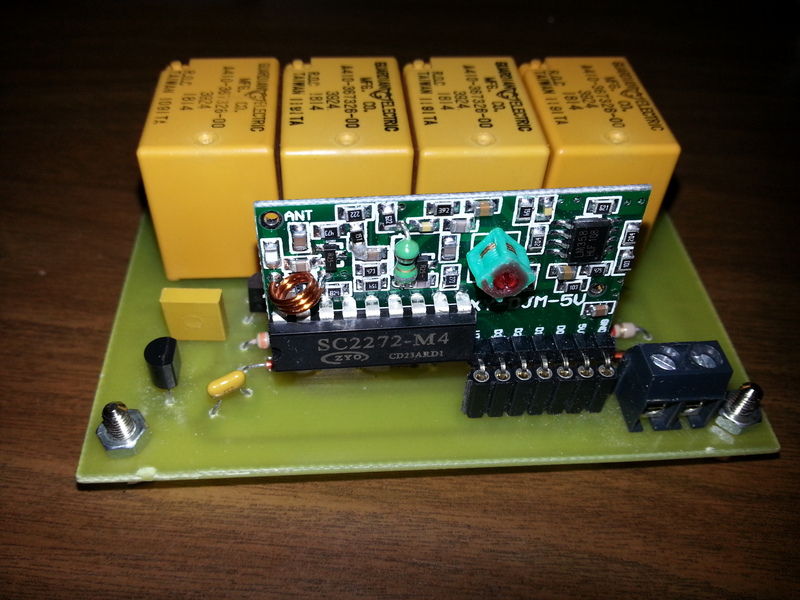

Het RF printje heb ik van eBay gehaald. Je kunt dit ook volledig van het internet halen maar dit vond ik leuker.

Het nadeel van dit ontwerp is dat het ongeveer 1,5 seconden duurt voordat het relais geschakeld wordt als ik de knop van de afstand bediening indruk. Ook moet ik de knop ongeveer 1,5 seconden ingedrukt houden anders wordt het relais niet geschakeld.

http://www.uploadarchief.net/files/download/rf%201.jpg
http://www.uploadarchief.net/files/download/rf%202.jpg
http://www.uploadarchief.net/files/download/rf%203.jpg
http://www.uploadarchief.net/files/download/rf%204.jpg

[Bericht gewijzigd door #jeffrey# op zondag 9 februari 2014 19:56:22 (17%)

klein is fijn

Moderator

M'n vorige time lapse controller had het begeven (geen behuizing & regen), dus tijd voor een nieuwe, dit keer met behuizing. En voeding voor 2 camera's in plaats van 1.

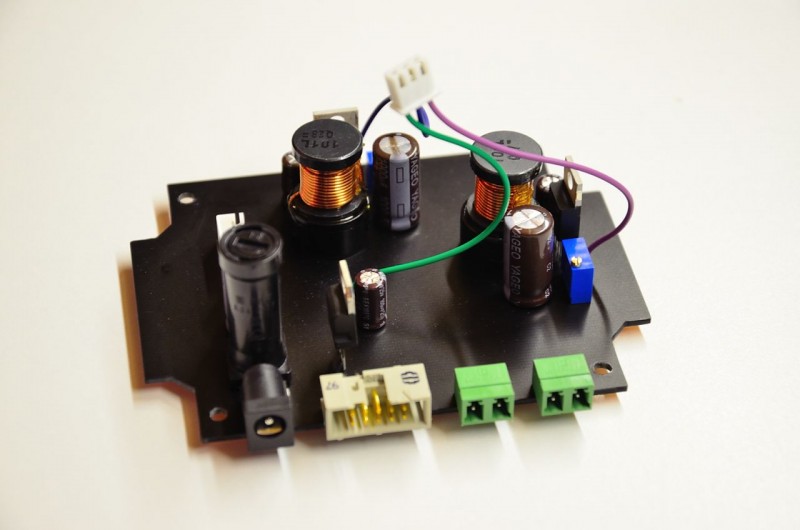

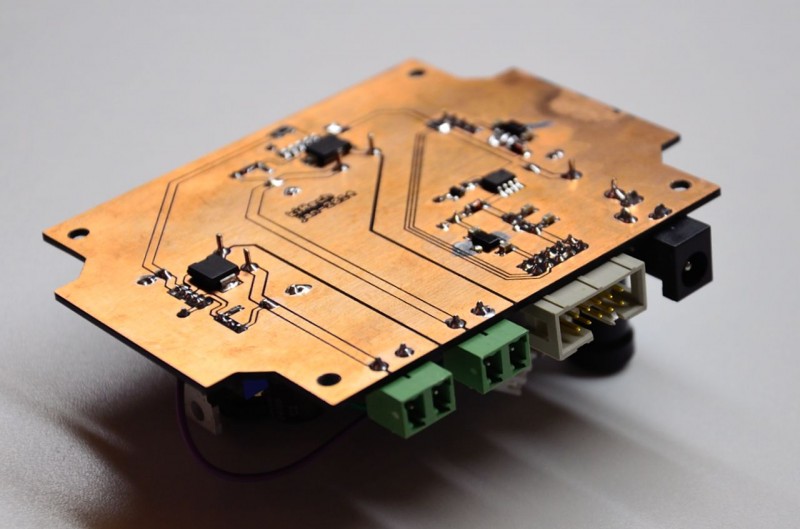

Power PCB, twee stuks LM2576T-ADJ om twee camera's te kunnen voeden, en een paar 5V regelaars voor optioneel extern spul.
http://www.kleinisfijn.nl/co/time_lapse/power_pcb_top_1_th.jpg http://www.kleinisfijn.nl/co/time_lapse/power_pcb_bottom_1_th.jpg

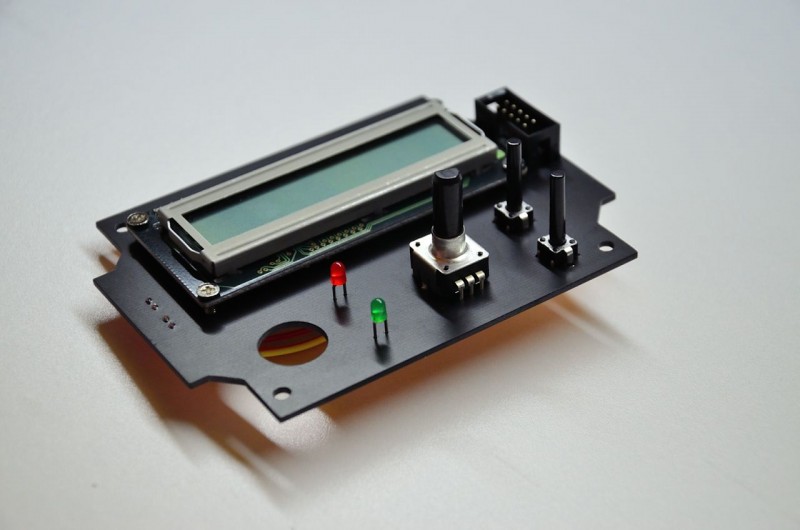

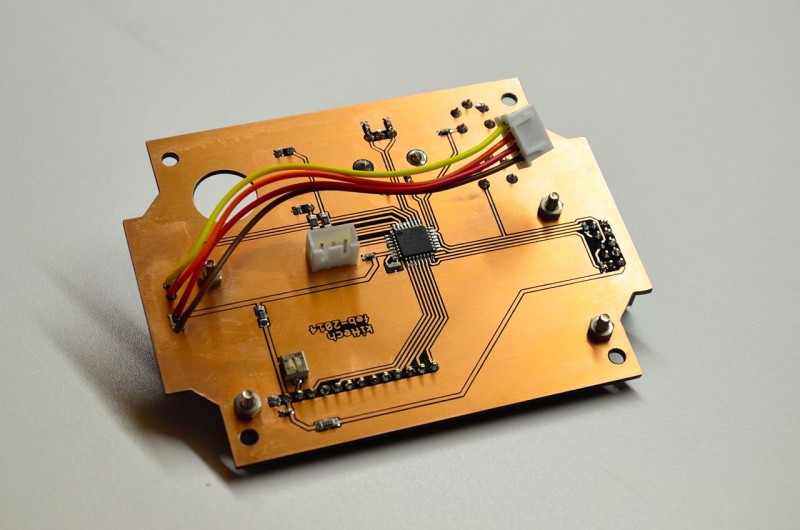

Controller PCB, ATmega8, rotary encoder met switch, 2x16 LCD.
http://www.kleinisfijn.nl/co/time_lapse/controller_pcb_top_1_th.jpg http://www.kleinisfijn.nl/co/time_lapse/controller_pcb_bottom_1_th.jpg

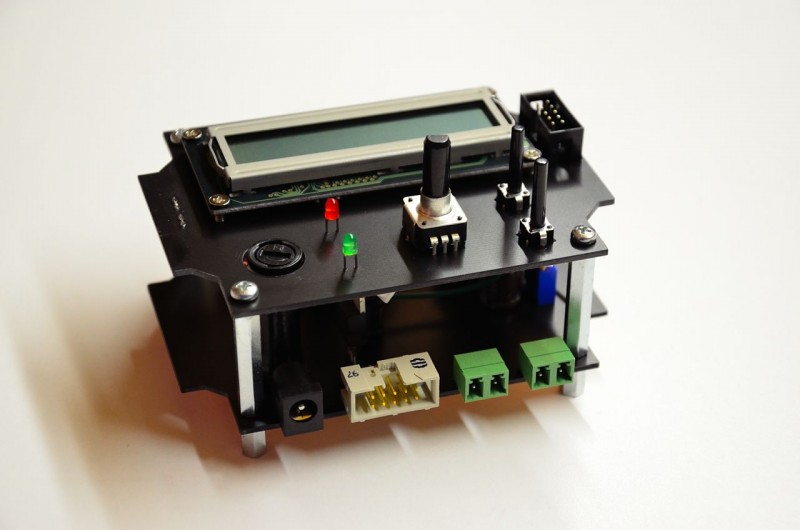

Op deze manier zitten de twee printen op elkaar in de behuizing. De zekeringhouder op de onderste print steekt net door de bovenste print heen.
http://www.kleinisfijn.nl/co/time_lapse/stacked_pcb_1_th.jpg

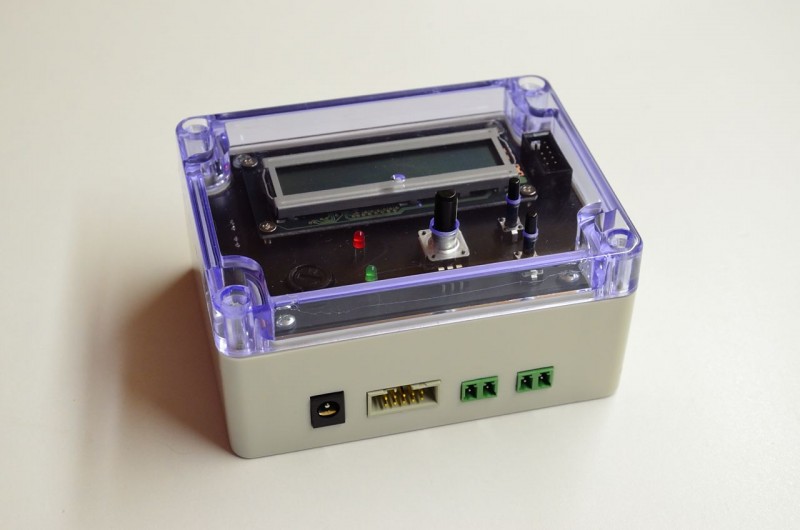

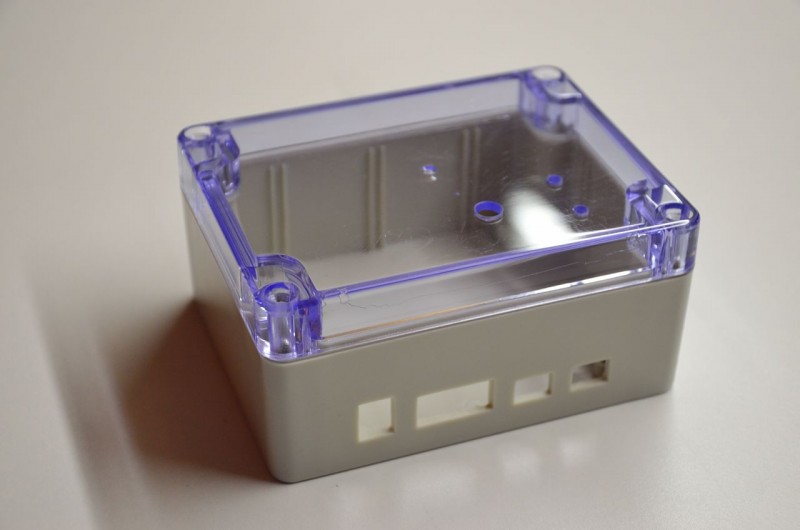

De behuizing, met en zonder inhoud.
http://www.kleinisfijn.nl/co/time_lapse/housing_1_th.jpg http://www.kleinisfijn.nl/co/time_lapse/housing_2_th.jpg

Nu alleen nog wat software schrijven.

[Bericht gewijzigd door klein is fijn op maandag 10 februari 2014 22:24:06 (23%)

haasje93

Golden Member

Dat ziet er gelikt uit KIF!

If a cluttered desk is a sign of a cluttered mind of what than is an empty desk a sign?
leime

Golden Member

Ziet er goed uit! Zeker met die zwarte pcb's. Je hebt alleen wel de power en controller foto's omgedraaid.

Emiel

Wasluis1971

Golden Member

Op 7 februari 2014 15:09:43 schreef flash2b:

.. (beschouw mijn verhaal niet als kritiek hoor, het blijft een leuk project, dus zie het meer als ideeen om het uit te breiden) ..

Hartelijk bedankt voor je reactie. Ik zie jouw suggesties zeker niet als kritiek, maar als een welkome aanvulling op de (deels foutieve) informatie die ik in het oorspronkelijke bericht gaf.

De SN7400 herbergt inderdaad 4 NAND-poorten in plaats van 4 NOR-poorten, ik heb de omschrijving bij het filmpje reeds aangepast.

Van het aloude duo SN7490 / SN7447 maak ik nog steeds zeer dankbaar gebruik als ik bijvoorbeeld "even snel" een tellertje nodig heb. Ik ben opgegroeid in het TTL-tijdperk, m'n gebruikersnaam herbergt m'n geboortejaar. Op 8-jarige leeftijd bouwde ik m'n eerste impulstellertje met... jawel hoor, de SN7490, de SN7447 en een 7-segmentdisplay.

Het schakelingetje is louter bedoeld om het binaire getallenstelsel aanschouwelijk te maken, verder doe ik er niets mee.

Leve het transistortijdperk!

Op 7 februari 2014 20:34:09 schreef Franzki:
[...]

Project ziet er leuk uit... alleen zou ik persoonlijk de LED's niet parallel zetten per kleur zonder dat ze elk een eigen serieweerstand krijgen.

De doorlaatspanning van de LED kan per LED een klein beetje afwijken waardoor de stroom niet netjes verdeeld wordt over de drie LED's

krijg je dan verschil in kleur of gewoon een verkortte levensduur van de led's?

" Assumption is the mother of all f*ckups ", toch trap ik er geregeld in.... How to kill a mosquito with an elephant? --> Surfin' on a AMD RyZen 9 5900x, 12 cores @ 3.7GHz, opgekieteld naar 4.9GHz.
Wasluis1971

Golden Member

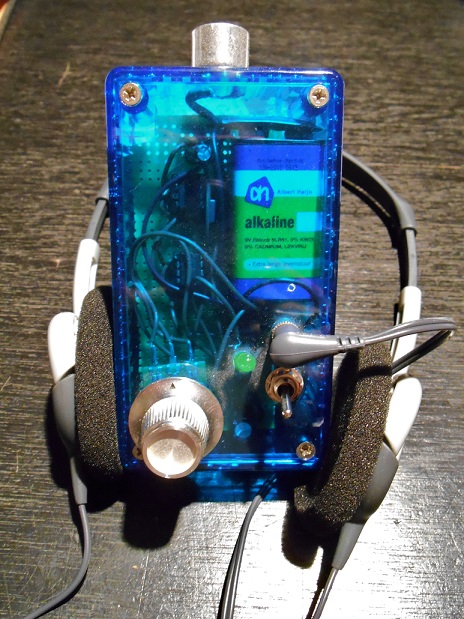

Enkele jaren geleden heb ik een vleermuisdetector gebouwd, zie foto:
http://www.uploadarchief.net/files/download/vleermuisdetector.jpg

Als microfoon heb ik een ultrasoontransducer gebruikt. Het zwakke, hoogfrequente signaal dat door die transducer wordt opgepikt wordt eerst versterkt met behulp van twee opamps (LM386).

Daarna wordt het signaal (dat nog steeds ultrasoon en dus onhoorbaar is) op de ingang van een CD4024 aangeboden. Dit IC, van origine een binaire teller, is in deze schakeling als frequentiedeler geschakeld. De uitgang van de CD4024 is verbonden met een jackplugconnector. Op deze jackplugconnector kan direct een koptelefoon worden aangesloten.

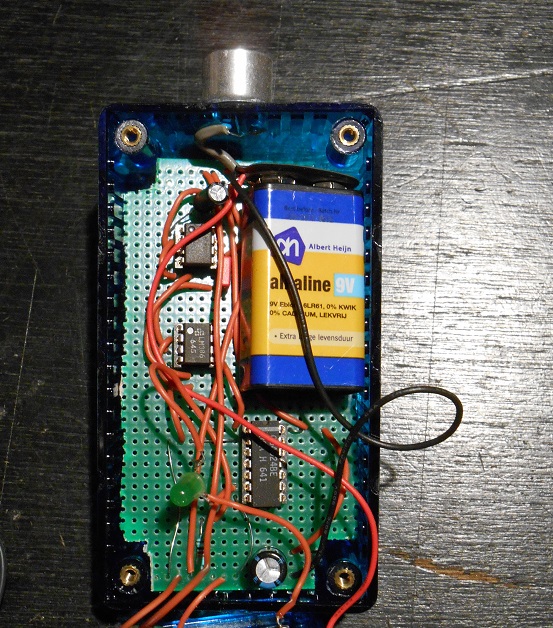

Hieronder een (in dit topic welhaast verplichte) foto van het opengewerkte toestel:
http://www.uploadarchief.net/files/download/vleermuisdetector%2C%20opengewerkt.jpg

De ultrasone kreten die vleermuizen uitstoten zijn uitstekend hoorbaar te maken met dit toestel. Iets laagfrequentere tonen klinken als getik of gekraak. Nóg lagere tonen worden helemaal niet weergegeven.

Leve het transistortijdperk!

@Wasluis1971,

Is het mogelijk om een het schema te mogen ontvangen
van de vleermuizen detector??

Ik hoor graag van U.

Mvg,
Computerman

Als de rook uit een component is verdwenen dan weet je dat hij is overleden.......

Leuk wasluis 14 jaar geleden stond er ook een artikel in de elex .

Deze ligt al paar jaartjes in de kast .

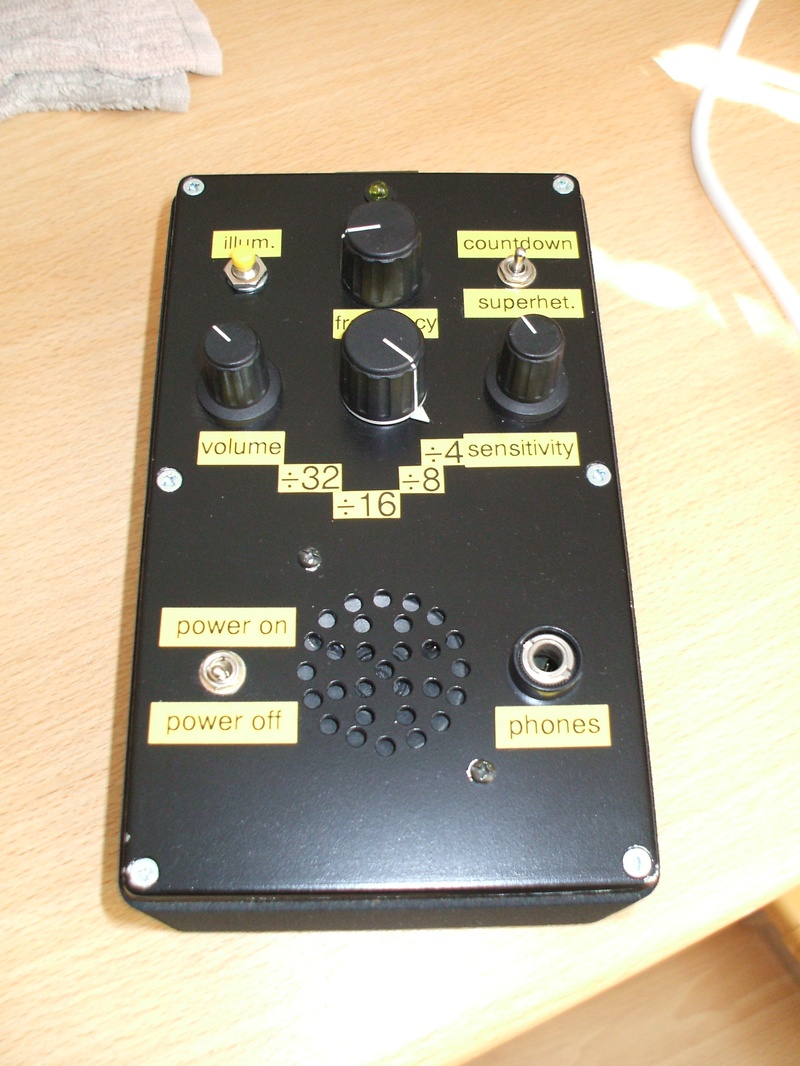

http://www.uploadarchief.net/files/download/foto%2Cs%2520hobby%2520pro…

Deze is wat uitgebreider met meer delers .

Ik gebruik m nu wel eens om kleine luchtlekkage's op te sporen .

Niet storen a.u.b ben al gestoord genoeg!

@jesper Dat display ziet er zo echt super uit.

meten is weten, weten is meten, maar hoe kan je weten wat je allemaal moet meten en weten.

Op 7 februari 2014 20:34:09 schreef Franzki:
[...]
De doorlaatspanning van de LED kan per LED een klein beetje afwijken waardoor de stroom niet netjes verdeeld wordt over de drie LED's

Op 10 februari 2014 12:41:13 schreef KoenP:
[...]

krijg je dan verschil in kleur of gewoon een verkortte levensduur van de led's?

De LED's die je parallel hangt, branden misschien niet allemaal even fel. In het ergste geval loopt alle stroom door één LED. Het is netter om per LED een serieweerstand te nemen.
