Het mooie foto opdrachten Topic

Voor het repareren van TV's een uitkomst: Een testbeeldgenerator, incl modulator en audiodraaggolf.




Begin jaren 90 gebouwd, bevat een ZN234, LM1886, LM1889 en een handvol LS/HCT logica.
Is een Elektuur ontwerp, maar de dubbelzijdige print is door Broeksma geetst.

We gaan nog wat verder terug in de tijd, laat iets zien wat je al meer dan 20 jaar terug gebouwd hebt. Mag op een plank liggen te verstoffen.
[Bericht gewijzigd door Henry S. op 26 mei 2008 18:34:13]

dit is leeftijdsdiscriminatie

quote:

Op 26 mei 2008 18:19:03 schreef Henry S.:
We gaan nog wat verder terug in de tijd, laat iets zien wat je al meer dan 20 jaar terug gebouwd hebt. Mag op een plank liggen te verstoffen.

Mag 30 jaar ook ?


Mijn allereerste zelfgebouwde computer, een Cosmac super-elf met een RCA1802 processor en maar liefst 256 bytes RAM en 0 bytes ROM. Met een DMA standje klopte je het geheugen vol (HEX) met wat tellertjes en dan pas gaf je de CPU een schop.
Er hoort nog een print van dezelfde grootte bij waar maar liefst 4 Kbyte RAM en een Z/W video uitgang op zat. Voor die 4K waren 32 RAM chips nodig. Die heeft een voorjaars schoonmaak niet overleefd, mischien dat er nog wat TTL's in een bakje liggen te roesten.

Discriminatie of niet: We leggen de grens voor de volgende foto gewoon op 40 jaar (en je moet het wel zelf gemaakt hebben !!!!)

[Bericht gewijzigd door JoWi op 26 mei 2008 19:25:11]

quote:

Op 26 mei 2008 18:53:25 schreef Jeroen Boere:
dit is leeftijdsdiscriminatie

Inderdaad

Grmbl, ik ben nog geen 40. Maargoed, ieder nadeel heb z'n voordeel he...

Ik doe lekker toch effe mee met iets wat ik zo'n 20 jaar geleden heb gemaakt. Heel nuttig, en hij ligt nog steeds in m'n la



Je moet ergens beginnen, nietwaar?

Als ik me niet vergis was dit het eerste projectje dat niet als bouwpakketje of geetste plaat voor m'n neus lag. Hiervoor wel al veel bezig geweest met elektronica, ik realiseer me ineens dat ik wel erg jong geweest moet zijn toen ik met m'n eerste kosmos-doos aan de slag ging


[Bericht gewijzigd door Jochem_S op 26 mei 2008 19:40:28]

Sinds m'n topic vanaf zaterdag weer hoog in de database prijkt, zijn er al prachtige foto's gepost.
Das genieten jongens!! (en meisjes, want anders zitten we weer met geslachtsdiscriminatie...)

- - big bang - -

Nauw, dat is wel heel origineel, een gelijkrichter. \

( jammer dat hij niet met buizen is )

Guitarboy

quote:

Op 26 mei 2008 21:01:07 schreef Guitarboy:
Nauw, dat is wel heel origineel, een gelijkrichter. \

Nuttiger dan de knipperlichtjes op geetste print die ik eerder in elkaar soldeerde. Hoewel dat wel meer tot de verbeelding van een 8-jarig Jochempje sprak natuurlijk. Ik zal m'n looplicht van dat era ook nog wel een keer posten hier

Volgens mij zijn we daar allemaal wel mee begonnen, met de ledjes, lampjes, motertjes, enz.

Leuk om achteraf naar te kijken hoe we vroeger waren.

Guitarboy

Leuk topic, moet echt eens vaker uit de HF sectie komen. 30 jaar geleden heb ik mij ook een tijdje (het slopen van radio's ermee gevuld dan wel, maar ik kan daar dankzij jaren lange therapie eindelijk weer over praten)

Mijn enige, ja je leest het goed, enige ooit gelukte project naar een ontwerp uit de electuur, EEN DOORFLUITER, en nu sinds een paar maanden weer in gebruik, er zat een maand zakgeld in.
De print is zelf ge-etst met dat bruine spul, de printbanen schilderde ik er op met revell bouwdoosverf.

Fred

Bij gebrek aan een nieuwe opdracht wil ik dan nu graag

een door jezelf geroute print met minstens 4 signaallagen
(mag dus 6 of 8 layer zijn als er planes tussen liggen, 4-laags mag ook, als er maar een aanzienlijke hoeveelheid signalen door de planes heen liggen dan )

Moet het ook zelf geetst zijn

Whaha, ja, en dan jij zeker snel een print-sandwich gaan staan maken he

24 uur verlopen

kleinste onderdeel dat je ooit hebt gesoldeerd met een soldeerbout (niet met hete lucht)

Dat is niet echt een opdracht, iedereen kan gewoon een foto maken van het kleinste onderdeel wat ie gesoldeerd heeft.

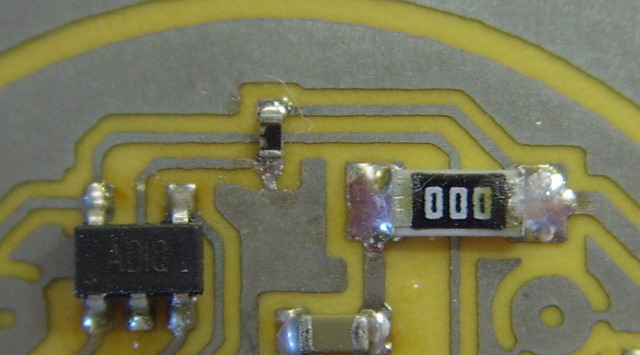

Ik denk dat ik met een 0402 weerstand wel redelijk voldoe aan de opdracht:


Dit is niet de enige, ik heb er al meer gebruikt, inclusief 0402 LED's. Dat mega ding op die print is maar een 1206 weerstand.

He KIF, misschien handig ter referentie om er wat bekends naast te leggen (lucifer oid).
Dat linker ding lijkt nu gewoon een DIL6 behuizing
[Bericht gewijzigd door picsels op 30 mei 2008 13:23:37]

quote:

Op 26 mei 2008 18:19:03 schreef Henry S.:
Voor het repareren van TV's een uitkomst: Een testbeeldgenerator, incl modulator en audiodraaggolf.

in welk jaar is die gebouwd? ik zou dat artikkel wel eens willen.

En wat ik me afvraag: wat kan je nog met zo'n testbeeldgenerator doen op zo'n moderne LCD televisie?

Als ik thuis ben zal ik even een nieuwe foto maken, met iets van een lucifer erbij.

Flauw, nu kan ik niet meedoen.
Het grootste onderdeel is veel leuker.

Fred

quote:

Op 30 mei 2008 13:42:16 schreef klein is fijn:
Als ik thuis ben zal ik even een nieuwe foto maken, met iets van een lucifer erbij.

Lucifers heb je in alle maten, een 1 cent muntstuk lijkt me beter.

(Reactie mag verwijderd worden na het lezen, voegt toch niets toe )

Even opgezocht en 0402 is 1mm x 0,5mm x 0,25mm (lxbxh) waarschijnlijk wisten sommige dat hier wel. Heel klein dus toch, wat voor een punt gebruik je op je soldeerbout dan? 0,8mm of zo?
Er is trouwens nog 1 maat kleiner 0201 =(0,6x0,3x0,15). Ik hou het voorlopig nog bij trough hole.

Er is zelfs nòg een maatje kleiner: 01005 (0.4 mm x 0.2 mm)

KIF, waar blijft de nieuwe opdracht?
en wat is het?
[Bericht gewijzigd door riktw op 30 mei 2008 16:57:05]

Het weerstandje mag dan klein zijn, maar wat is die baan er onder door dan klein.

quote:

Op 29 mei 2008 11:43:40 schreef Jochem_S:
Bij gebrek aan een nieuwe opdracht wil ik dan nu graag

een door jezelf geroute print met minstens 4 signaallagen
(mag dus 6 of 8 layer zijn als er planes tussen liggen, 4-laags mag ook, als er maar een aanzienlijke hoeveelheid signalen door de planes heen liggen dan )

kzal maar niks meer posten zeker ....

Hahahaha, TE LAAT!
