Ik mag ook weer wat showen... >:)

Men neme een screenshot:
http://www.kleinisfijn.nl/co/binary_clock/gears_01.jpg
Tien punten voor iemand die uit zichzelf weet waarvan...

Aan de hand daarvan ga je een beetje 3D tekenen:
http://www.kleinisfijn.nl/co/binary_clock/gears_02.png

Dat was leuk, maar resultaat is leuker:
http://www.kleinisfijn.nl/co/binary_clock/small_clock_01.jpg
Een binaire klok, met kunstzinnig display.
De behuizing kan wat bekend voorkomen, kan kloppen. Sine heeft ooit een nixieklok gemaakt in een soortgelijke behuizing, daar heb ik het idee van gestolen.

Nog een close up:
http://www.kleinisfijn.nl/co/binary_clock/small_clock_02.jpg

Ook de achterkant is mooi gelukt:
http://www.kleinisfijn.nl/co/binary_clock/small_clock_03.jpg

Kijk, hiervoor had ik die side push drukknoppen nodig:
http://www.kleinisfijn.nl/co/binary_clock/small_clock_04.jpg
Ieder knopje lijnt precies uit met het 1mm gaatje zodat je met een stokje de tijd in kan stellen. Een knop om uren op te tellen, een knop om minuten op te tellen en een knop om seconden naar 0 te resetten.

Ook de voedingsconnector is netjes ingebouwd:
http://www.kleinisfijn.nl/co/binary_clock/small_clock_05.jpg
Het ding werkt op een normale 9V adapter. Spanningsregelaar zit ingebouwd in de klok inclusief ompoolbeveiliging. In vol bedrijf trekt het hele ding nog geen 10mA.

Foto's zijn allen klikbaar.

De klok is volledig in elkaar geklemd met de draadeinden. het plexiglazen buisje klemt er simpelweg tussen, de print hangt met vier nokken in vier gaten (de halfgeboorde gaten aan de zijkanten).
Het display bestaat uit 24 blauwe 0603 SMD LED's die in matrix staan, vandaar dat er ook 18 0603 0Ω weerstand zijn gebruikt. Alle LED's staan aangesloten, dus het is ook nog mogelijk om andere dingen op het display te laten zien.
De controller is een ATtiny2313 met 884kb aan code. Van de 17 I/O pinnen is er een niet gebruikt. Deels overgens, want de pin hangt aan de ISP connector. Die ISP connector is overgens pitch 1.27mm, vandaar dat ie zo klein lijkt.

Ziet er prachtig uit kif, waar heb je het plexiglas mee bewerkt ? Ik neem aan gewoon met een figuurzaag + vijlen. ( Je ziet een heel klein beetje dat het gat bij de voedingsconnector scheef is, vandaar dat ik handgereedschap veronderstel ;).

Waarmee heb je de print vertint / verzilverd ?

Nou zeg, KiF, da's hier een elektronicaforum - geen kunstenaarsforum, hé! :-)

Ik ga de rest morgen maar op m'n gemakje bestuderen, want momenteel kan ik mijn ogen niet geloven...

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
LED addicted... Fijnmalen en snuiven maar!! :P

vet gaaf gedaan kif, heb je ook foto's van de klok in actie??

Gr. Red-E || There are only 10 types of people in the world. Those who understand binary, and those who don't ||
Sine

Moderator

Kijk, toch nog een goed doel gevonden voor dat stukje plexiglas.

Ziet er ERG gaaf uit kif !

Nu inderdaad nog een action shot ervan :)

klein is fijn

Moderator

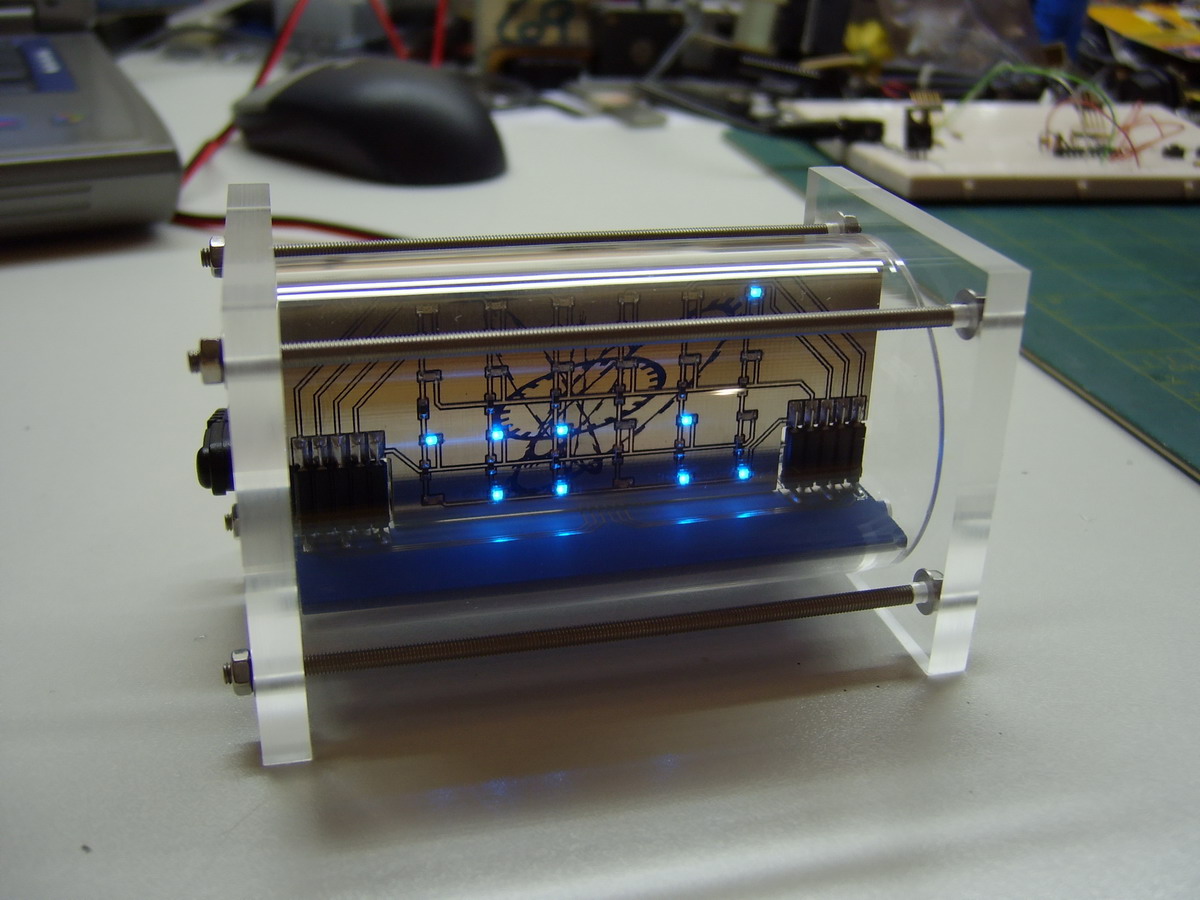

Vooruit:
http://www.kleinisfijn.nl/co/binary_clock/small_clock_06.jpg
Tevens klikbaar. Op de achtergrond het breadboard waar ie op ontwikkeld is.

Op 24 januari 2008 22:55:57 schreef Mr GAmba:
waar heb je het plexiglas mee bewerkt ?

Met een normale ijzerzaag, met boormachine, een stapel vijlen en een paar vellen schuurpapier. Compleet handwerk ja.

Geheimpje van de zaak, het is allemaal wat makkelijker dan het eruit ziet. Gezien ik het ding grotendeels in 3D had uitgetekent wist ik precies waar alle gaten moesten komen. Ik heb de twee zijkanten gewoon op grote stickers uitgeprint en op een stuk plexiglas geplakt. Op de goede plek een gat krijgen is dan bijna een makkie geworden.

De twee zijkantjes mooi vlak krijgen aan alle kanten was wat meer werk, eerst moest ik wat in elkaar timmeren om ze precies recht te houden tijdens het schuren. Ze zijn allemaal alleen in de lengte geschuurd, dus de krassen lopen maar 1 kant op wat er best mooi uitziet.
Het buisje recht krijgen was gewoon een kwestie van recht zagen en veel schuren. Aan het eind is er nog wat tandpasta aan te pas gekomen om kleine krasjes weg te polijsten.

Waarmee heb je de print vertint / verzilverd ?

Vertinbad van de Mega Elektronics in de UK.

Amazing!
Dat doe je weer goed KIF, zoals we van je gewend zijn.

Maak me niet gek, ik ben al gek.

Op 24 januari 2008 22:49:53 schreef klein is fijn:
Ik mag ook weer wat showen... >:)

Men neme een screenshot:
[afbeelding]
Tien punten voor iemand die uit zichzelf weet waarvan...

ik ga voor de tien punten.... volgens mijn een mechanische klok...

maar heb je die in de print ge-etst? of een sticker?
of staat dat al ergens...ik ga nog een lezen....

cnc filmpjes op Http://www.arjan-swets.com
Henry S.

Moderator

Tering, die is mooi geworden! :D

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Op 24 januari 2008 23:45:48 schreef klein is fijn:
Vertinbad van de Mega Elektronics in de UK.

Staat er nog heel toevallig op het labeltje van dat potje "Seno Immerse Tin" wat voor chemicalien erin zitten ?

Van elk bezoek aan CO leer ik weer meer...

Mooi werk KIF, er zijn er maar weinig die het geduld nog kunnen opbrengen om werk zo netjes nog tot het einde uitvoeren.

petje af.

Koop hier uw kristallen bol - in 2008 ga ik m'n projecten afmaken, echt waar ....... nouja in 2009 dan ..... ehh 2010 ....
Turbokeu

Golden Member

Op 25 januari 2008 03:52:33 schreef oxurane:
[...]
Staat er nog heel toevallig op het labeltje van dat potje "Seno Immerse Tin" wat voor chemicalien erin zitten ?

Zie http://www.circuitsonline.net/forum/view/32513/2/vertinbad

Chapeau KIF!

PS: Kan je nog aan Seno Immerse tin van Mega UK geraken? Mijn is op en ik zou liefst 450gr voor 5 liter kopen.

[Bericht gewijzigd door Turbokeu op vrijdag 25 januari 2008 07:28:40 (16%)
