Testman: is de 100MHz versie. Die philips is idd een dubbel-straals. Ik heb misschien iets te veel scopen (8)

Daandc, heb je zo'n groot hok dan

Valt wel mee ( 21vierkante meter ) maar mijn hok is eigenlijk altijd opgeruimt werkt prettiger,minder wounded in action situaties dus!!!!!!!!

grt daan

ah ,ik ben dus niet de enigste die graag opgeruimd werkt .

vroeger als ik dat bij pa's werkbank deed kon hij niks meer vinden en mopperde dan , de laatste jaren was het in een maand zo'n zooi dat hij al een aantal keren zei het is wel een troep he , en dan wou hij dat ik het opruimde , want hij deed er een week over . en er zat 9 meter werkbank in zijn werkhok , en overal lag iets in onderdelen .toen hij ging lag er een aggregaat verspreid in koperdraad in de werkplaats en die zal in de kliko kunnen want alleen hij wist hoe het ding gewikkeld was .( was de hobby van die maand ). was ook wel leuk want als er veel zooi was gingen we naar de vuilstort en kwamen vaak terug met meer als toen we gingen .

Ik heb iets van 15 vierkante meter maar het probleem is het schuine dak. Het is dus zo effectief mogelijk stapelen.

Ik heb voor de vakantie een R&S probe gehad. 1:10 60MHz maar een vreemd ding. Een dikke huls die aan de scoop kant gaat met daarin een spoeltje, twee instelpotjes en iets wat op een thermistor lijkt. Er zit 220 ohm weerstand tussen punt en begin kabel. De kabel was in de probe gebroken. Interessante constructie. Een binnenkabel bestaand uit allemaal doorzichtig plastic hulsjes. Wel een priegelklusje. Ingenieus in elkaar gezet, er mooi. Een zilveren schroefje met zilver veertje. Dat schroefje had misschien 2 windingen en was nog geen mm lang. Dan in het compensatie mechanisme twee 1mm lange veertjes met een klein roze glazen kogeltje erop. De huls heeft een groef en draait op die kogeltjes. Mooi stukje vakmanschap. Afijn, hij doet het weer. Nu nog uitzoeken wat het is.

overigens heb ik ook 21m2 maar de helft was ook slaapkamer is nu nog 1/4 en ik heb op 2 muren veel ramen en dus geen ophangplaats en ik heb geen bijna geen ruimte voor kleren .

@ fred is het het de philips van 10mhz dubbelstraals ? is een goed ding , alleen een beetje contactspray en is goed weer .ik heb toen het ding gekocht voor 70 gulden op een vlooienmarkt .is al een tijd geleden in die tijd had een jaar nog 10 maanden :)

Een kWh-meter uit het gelijkstroomtijdperk.

Met slechts drie cijfers voor de eenheden.

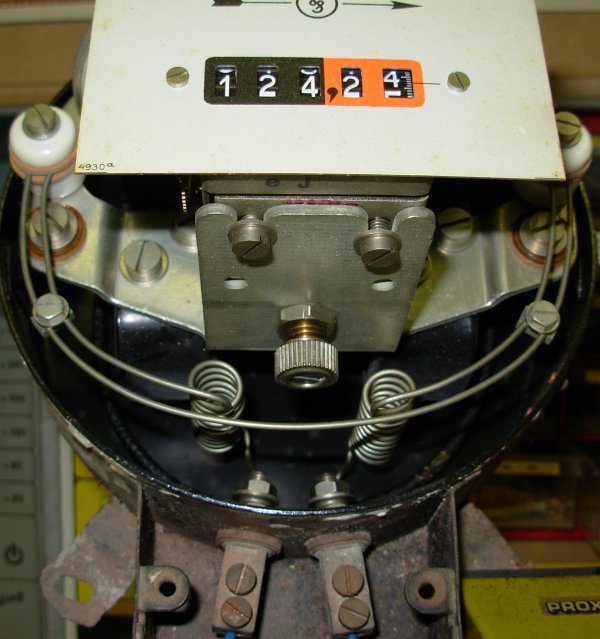

Hier zie je, dat de draaischijf een DC-motortje is met 2 permanente magneten als stator.
Wie goed kijkt, merkt dat één of andere snodaard zich schuldig gemaakt heeft aan fraude. Dat is blijkbaar iets van alle tijden.
Na het heraansluiten van de draad werkt alles terug naar behoren.

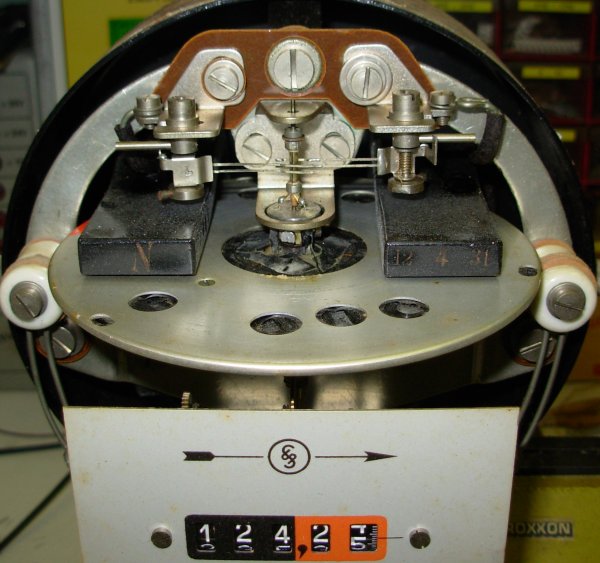

Hier zie je, dat enkel de stroom een maat was voor het verbruik. Er zijn maar twee aansluitklemmen. De elektriciteismaatschappij had er dus alle belang bij, de spanning zo laag mogelijk te houden.

zo zo ,een siemens uit 1931 die heeft wel wat meegemaakt .
die kan er ook bij , heb je nog wel ruimte pros ? .
( als de deuren op de 1e verd gaan klemmen , is de zolder aan het doorzakken )

Mijn nieuwste aanwinst:

Nu alleen nog goed werkend maken. Een van de PM6633 versterkers is overleden, en de 2 knoppen horen er niet aan...
Een van de digit drivers overleden. (geeft niet alle cijfers)
Ook is er bij de ingang iets defect. De referentie meting werkt wel goed op 100MHz...
Heeft een 10MHz kristal met oven.

Ook nog een HP 1KHz...18MHz ontvanger/sterktemeter.

[Bericht gewijzigd door Arco op vrijdag 18 september 2009 05:21:44 (14%)

Mooi hoor, ook nog twee pre-amps. Ik heb van philips een calibrator met grote nixies en ben net een HP counter met nixies aan het restaureren.

die zien er nog nieuw uit zeg . heb ze ook vol met stickers en krassen gezien .

ik heb ook een nieuw speeltje gekocht :

een tektronix tds420a met 4 kanalen van 200mhz en heeft ook alle opties erop die je erbij kon bestellen destijds , tevens ook mijn eerste scoop uit de 90s . en heb er 2 probes bij van 500mhz hij meet op de foto's mijn ac voeding .

ook kan er zo een vga monitor op en dat is ook veel duidelijker te zien zo ( vooral na 1:00 uur s'nachts ) en ook past deze op de plank anders gebruik je hem nooit als hij steeds vanachter de kast moet komen oid .

Nieuw HPtje erbij. Een tafel multimeter en een mooie simpson 260-6. Mijn 24ste multimeter
http://www.hamforum.nl/viewtopic.php?f=84&t=1156
http://www.hamforum.nl/download/file.php?id=1811&mode=view

Een alleraardigst klein japannertje... Helaas niet zo nauwkeurig.
Om onderdelen uit te sparen heeft het laatste (kleinere) nixiebuisje alleen aansturing voor 0 en 5...

Schattig, een multimeter met nixies. Dat had ik nog niet gezien.

Daarvan heb ik er ook een paar (gratis, kon ze in feite ook showen in het 'je mooiste gratis aanwinst' topic).

Fluke 8100A:

Alleen de netkabel met de specifieke US 3-prong plug ontbrak, nadien voor een paar $$ opgestuurd door een Neonixie-L lid vanuit de US.

Heeft wel een calibratie nodig (geen probleem, ik heb de volledige en originele service manual).
Linker nixiebuisje (+,-,~) is ondertussen al vervangen.

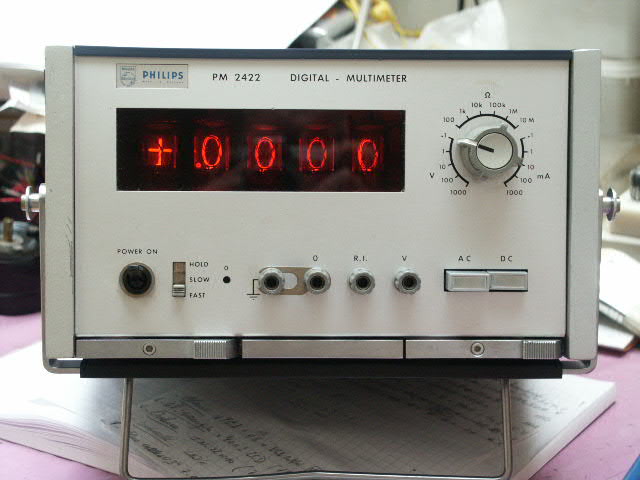

Philips PM2422:

Deze is nog perfect gecalibreerd en de nixiebuisjes (ZM1000 en ZM1001) zijn nog als nieuw.

http://www.hamforum.nl/download/file.php?id=1554&mode=view
http://www.hamforum.nl/download/file.php?id=1751&mode=view
http://www.hamforum.nl/download/file.php?id=1190&mode=view

Allemaal nixie

Op 2 oktober 2009 06:36:53 schreef Turbokeu:
Daarvan heb ik er ook een paar (gratis, kon ze in feite ook showen in het 'je mooiste gratis aanwinst' topic).

Fluke 8100A:
[afbeelding]

Oeh, die heb ik ook, alleen die van mij heeft soms problemen met "opstarten". Dat heet, de nixiebuisjes knipperen dan (de scanning is ineens veel trager) en het meten werkt dan niet meer correct. Zou ik de servicedoc misschien van je mogen ontvangen?

Zie: http://www.nixiebunny.com/fluke8100b/fluke8100b.html

Op het ham-fest in Helmond heb ik een set logic probes van HP te pakken gekregen:

• een hp10525T Logic Probe
• een hp10526T Logic Pulser
• een hp10525-60015 Pulse Memory

Daar liep ik nu al jaren naar te zoeken......

• Helaas is de handleiding - service manual van de Logic Pulser er niet bij. Kan iemand me er aan helpen?
• Wie weet het 'normale' typenummer van het IC hp part number 1820-0001 ?

Als iemand me nog aan een hp10528 Logic Clip kan helpen......

[Bericht gewijzigd door Tidak Ada op zondag 4 oktober 2009 21:57:04 (10%)

http://www.ko4bb.com/cgi-bin/manuals.pl?dir=HP_Agilent

Hier staat in ieder geval iets mbt de 10526T

Op 2 oktober 2009 10:09:18 schreef Arco:
Zie: http://www.nixiebunny.com/fluke8100b/fluke8100b.html

@Arco bedankt!

op http://www.circuitsonline.net/forum/view/77764 was ik begonnen met een draadje over je meest obscure meet-apparatuur, maar dat wordt in dit draadje ook al redelijk goed gedekt.

vandaar dat ik hier maar bij kom met mijn obscuurtje: een Philips GM3155b in grijze overall en zeer summiere opdruk:

lekker generiek die opschriften...

type 9581 serienummer 943. kleine oplage of proefserie?

vette buizen...

maar waarom geen duidelijke opschriften. ook is de vertikale ingang via twee extra pennen aan de achterzijde beneden naast de 220volt en aarde uitgevoerd:

de twee ingangen in het midden zijn voor de modulatie van de lichtstip.

ik heb het vermoeden dat het apparaat ingebouwd heeft gezeten. alle aansluitingen die er toe doen achterop. een soort uitschuif-module. wehrmacht? kriegsmarine? wie weet iets...

Een beetje in het vervolg op mijn bericht in je andere thread, vermoed ik toch dat een serienummer van 943 (ik ga ervan uit dat ze bij 1 zijn beginnen te tellen) veel te hoog is voor een proefserie. De serie zou dan minstens 943 stuks groot moeten zijn en statistisch gezien het meest waarschijnlijk uit zo'n 1885 stuks bestaan (van hoe meer exemplaren je serienummers hebt, des te nauwkeuriger je de totale seriegrootte kan schatten). Ook als ze bij 100 beginnen te tellen (beginnen bij 100, 1000, 10000 of 100000 is ook een typische Philipsgewoonte, maar verschilt per fabriek en periode) kom je nog altijd aan 843 of 1685 stuks.

Afhankelijk van datumcodes die je in het apparaat aantreft zou je kunnen bepalen of het inderdaad oorlogsproductie betreft. Philips had op onderdelen als trafo's eigenlijk altijd wel een datumcode staan.

Overigens zou je gezien het afwijkende typenummer zonder letters misschien ook kunnen denken aan productie voor de NSF of andere partners.

Ik heb deze op de lichtmis gekocht, maar ik weet niet hoe hij werkt. Wat moet ik waarop aansluiten en hoe moet ik hem instellen om bijvoorbeeld een navtex(518khz) te testen.

Heb je ergens een typenummer?? Ik hen nog ergens op de vliering een oude catalogus (eind 60-er jaren) van Marconi Instruments. Misschien staat hij er in. Hoewel ik denk dat dit apparaat jonger is; Marconi ziet er, naar Britse traditie , altijd nogal ouderwets uit.......

@macsimski:

Zou ook iets uit een productielijn kunnen zijn. Gewoon vaste opstelling en fool-proof.

[Bericht gewijzigd door Henry S. op maandag 5 oktober 2009 19:27:07 (31%)

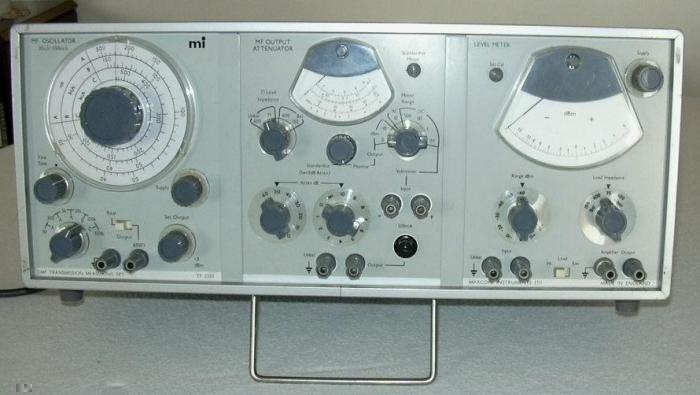

Typenummer staat in de link naar het plaatje. Het is gewoon een signaalgenerator/meetzender van 30Hz-550kHz en een breedbandige detector.
Je kan er bijvoorbeeld prima de Q van een kring mee bepalen.

Eigenlijk staat hier een prima beschrijving van het beest:

http://www.qsl.net/ik2pii/te/TF2333.html

//Edit:
Vermoedelijk afkomstig uit de telefonie sector.

[Bericht gewijzigd door Rd12tf op maandag 5 oktober 2009 19:15:09 (12%)
