@xantus: ik ben exact hetzelfde oventje aan het verbouwen, maar heb jij iets speciaals gedaan met jouw oventje? bij mij warmt hij minder snel op. let je er trouwens wel op dat die electronica daar aan de zijkant er niet zo heel handig zit? het wordt daar behoorlijk warm, boven de werktemperatuur van de meeste onderdelen! of heb je isolatie aangebracht? ziet er wel strak uit!

Ja, heb isolatie aangebracht (~3cm dik glasvezel platen). Het elektronica compartiment blijft < 50 graden als de oven 200 graden is. Het wordt na verloop van tijd wel warmer, maar zolang staat ie aan.

goed idee, had ik nog niet eens aan gedacht!

Ik heb wat software geschreven om ledstrips aan te sturen vanuit linux.



Meer foto's en 2 filmpjes: http://blogger.xs4all.nl/loosen/articles/408819.aspx

Software: http://blogger.xs4all.nl/loosen/articles/408184.aspx

Zeker gaaf! vooral als hij op de muziek licht maakt in verschillende kleuren.
[Bericht gewijzigd door Henry S. op 27 augustus 2008 18:20:44]

@bobo1on1,
*kwijl*, da's echt mega gaaf gemaakt!!
Mijn oprechte complimenten!

@bobo1on1: Als ik het goed begrijp, gebeurt het grootste deel van de sturing op de PC, de controller krijgt enkel te horen welke kleur hij moet tonen, juist?
Mooi gevonden, ik zit al ff te denken hoe ik iets zoals boblight-jack kan maken, maar dan standalone... nog niet zo simpel om dat volledig zelf te schrijven! Mijn complimenten dus

Een projectje wat al veel vaker gebouwd en geshowed is hier
op CO .. de welbekende Regelbare voeding volgens het topic van Henry S.

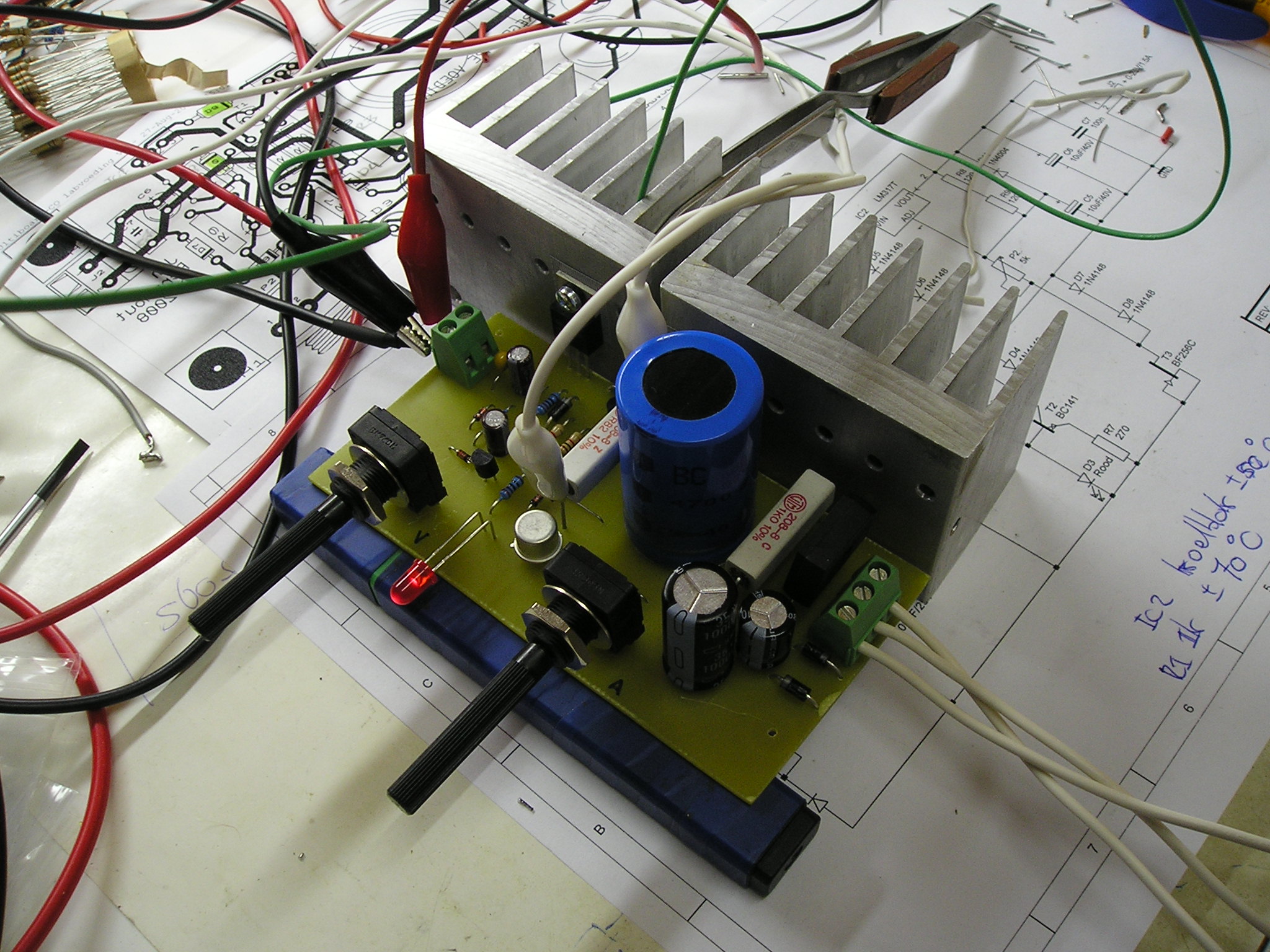

een closeup

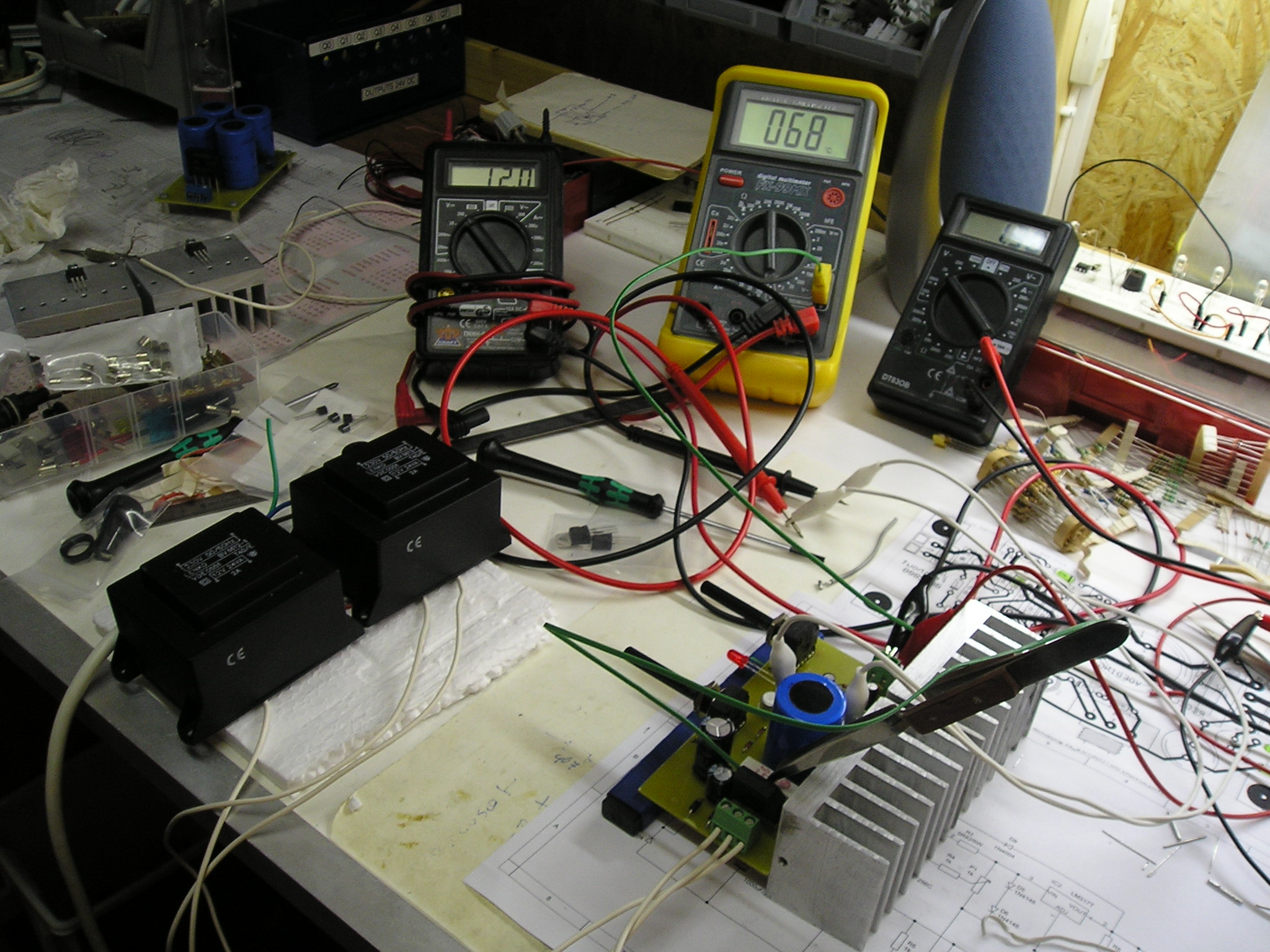

De testopstelling:


Helaas werkt het nog niet helemaal 100% en worden bepaalde onderdelen vrij warm .. ong 70 Gr en soms zakt de spanning in één keer in en als ik dan de spanning of stroom even naar nul draai en weer terug werkt het wel weer ..
[Bericht gewijzigd door help op 28 augustus 2008 07:52:52]

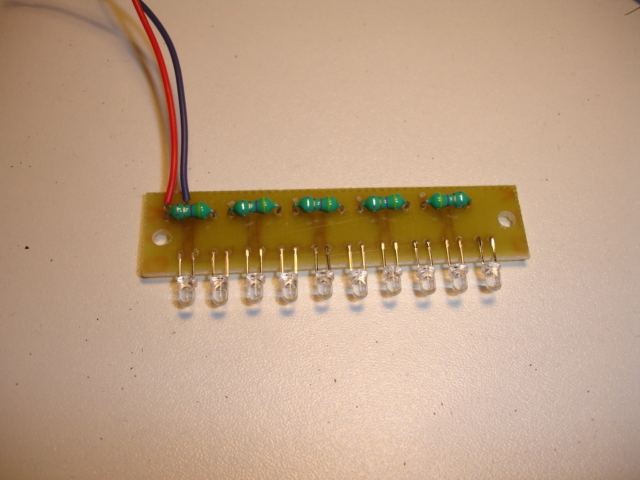

Ik heb ook nog iets gemaakt, omdat ik het lastig vind wanneer ik met de brommer in het donker rij en ik kijk naar links of naar rechts, dat ik niets zie, heb ik een printje gemaakt met 10 witte leds voor onder de klep van mijn crosshelm te monteren. De leds staan in parallel in groepjes van 2 en worden aangestuurd door 5 PR4402's, deze laten de leds al volop branden vanaf een ingangsspanning van 0,9V. Ik gebruik dan ook 5 aparte AA batterijen, elke batterij voed 1 booster(PR4402). Waarom ik het op deze manier doe? Omdat de batterijen veel langer mee gaan, zo een 30 tal uur.


ps de weerstand die je ziet is geen weerstand maar een spoeltje van 4,7µH

mooi gemaakt maar je zin klopt niet helemaal:

ps de weerstand die je ziet is geen weerstand maar een spoeltje van 4,7µH

de weerstand die je ziet is geen weerstand??

quote:

Op 27 augustus 2008 21:29:52 schreef help:
Een projectje wat al veel vaker gebouwd en geshowed is hier
op CO ..

Da's een beste handenwarmer
BTW: linkje van de eerste foto is niet helemaal goed: underscore (_) teveel in de link.

@xantus: wat een verbazend goed resultaat! Misschien moet ik dat ook maar eens gaan doen... ik heb tot nu toe een hekel gehad aan SMD vanwege het soldeerwerk, maar dat ziet er echt profi uit! Ik neem aan dat het alleen zo goed gaat als je een soldeermasker hebt, of niet? Heb je het al eens met een zelfgemaakte print geprobeerd?

@Shogun: De groene component is een spoel van 4,7µH

ja dat snap ik maar je zegt dat de weerstand die je ziet geen weerstand is.. in dat geval zie je dus ook geen weerstand maargoed nu maar weer ontopic.

quote:

Op 27 augustus 2008 00:34:44 schreef MAH:
@xantus: mooi hoor. werkt zo te zien ook netjes.
breng je de pasta met de hand aan of heb je er een masker bij?

@lucky luke: is die behuizing een voorraadbakje voor in de keuken?//ehh, profi nixieklok behuizing die ook gebruikt kan worden voor het bewaren van levensmiddelen?// ik zou alleen dat plankje hout wel vervangen voor een stukje plexie.

Hmm, dat kan, ik heb nog wel een stukje acrylglas. Ja, is inderdaad een bewaarbus oid. Van de Hema notabene, maar voldoet prima.

De behuizing van die minifiberlamp is gewoon een blokje hout wat ik het uitgehold (gaten boren net niet erdoorheen en tussenstukjes weghalen met een tang. Ja ik weet dat er zoiets als een guts/beitel bestaat, maar met deze methode hol je tenminste niet je eigen hand uit)

@ AC/DrieC,
Heb je ook een foto waar het al ingebouwd is? en van de batterijenhouders. Zitten die dan ook in je helm?

Nog niet , de batterijhouders moet ik nog halen, deze zullen bij onder de klep zitten van de crosshelm.

quote:

Op 27 augustus 2008 16:13:08 schreef bobo1on1:
Ik heb wat software geschreven om ledstrips aan te sturen vanuit linux.

[afbeelding]

Meer foto's en 2 filmpjes: http://blogger.xs4all.nl/loosen/articles/408819.aspx

Software: http://blogger.xs4all.nl/loosen/articles/408184.aspx

Die is wel vet gemaakt.

Vandaag heb ik mijn eerste (2) nutige printplaatjes gemaakt:


5min20 belicht - 1uur15 geetst (1spoortje onderbroken links onder, bovenste stuk print)


5min20 belicht - 45min geetst (text links boven verdwenen, rechtse text = ok, pijltjes van 10mil staan er nog op (links))
> meer

2e printje is toch al beter afgezaagd dan mijn eerste tests
[Bericht gewijzigd door smoerijf op 28 augustus 2008 20:20:47]

waar ets je mee als ik vragen mag?

(kleine tip: breng de volgende keer een grounplane/copperplane aan, scheelt je ontiegelijk veel etsmiddel!)
[Bericht gewijzigd door Technojunk op 28 augustus 2008 20:47:06]

Vindt het er sjiek uitzien smurf, netjes!

quote:

Op 28 augustus 2008 20:23:31 schreef Technojunk:
waar ets je mee als ik vragen mag?
Wat er gaat iets niet helemaal goed als je 1 uur moet etsen.. (aan de zijkant zie ik nog koper zitten.. Oud printmateriaal?)


(kleine tip: breng de volgende keer een grounplane/copperplane aan, scheelt je ontiegelijk veel etsmiddel!)

nieuwe printen, zijn een week geleden gekocht. ik ets met ijzerIII, maar zonder verwarming. Op school duurt het 2uur+ met verwarming en zo'n luchtpompje.

Ground plane heb ik niet gedaan om dit mijn eerste SMD test zou zijn. (zou misschien anders een gesmos kunnen worden. maar 1206 valt zeker mee om met de hand te solderen met gewone bout)

EDIT: Dat dat stukje rechts niet goed weg is komt door slechte belichting. je kon zien (na ontwikkelen) dat het aan de rand wat bruiner zag. weet niet hoe het komt, lag toch netjes in het midden tijdens belichten.
[Bericht gewijzigd door smoerijf op 28 augustus 2008 20:32:42]

Als je tijdens het ontwikkelen "bruin spul" opmerkt, wrijf er dan eens voorzichtig met je vinger over, en dompel het terug in het ontwikkelbad (terwijl je de vinger onder de kraan houdt).

De belichtingstijd zou ik zeker niet verlengen. Maar misschien kan er iets aan de belichtingsbak gedaan worden om het licht gelijkmatiger te verdelen?

quote:

Op 28 augustus 2008 20:30:01 schreef smoerijf:
[...]

nieuwe printen, zijn een week geleden gekocht. ik ets met ijzerIII, maar zonder verwarming. Op school duurt het 2uur+ met verwarming en zo'n luchtpompje.

Ground plane heb ik niet gedaan om dit mijn eerste SMD test zou zijn. (zou misschien anders een gesmos kunnen worden. maar 1206 valt zeker mee om met de hand te solderen met gewone bout)

EDIT: Dat dat stukje rechts niet goed weg is komt door slechte belichting. je kon zien (na ontwikkelen) dat het aan de rand wat bruiner zag. weet niet hoe het komt, lag toch netjes in het midden tijdens belichten.

2uur?

ik heb gewoon een platte glazen (braad)schaal....

die zet ik 2 minuten in de magnetron.... en dan ets ik zo'n print in een minuut of 10.... zachtjes blijven schudden.... 2 uur is wel erg lang.... toch?

Hoi,

Na een dagje sleutelen en testen.
ben ik tot dit resultaat gekomen.
Na het instellen van de kleuren en figuren gobo.
Met kleuren gobo

Zonder kleuren gobo
