Show your projects! Part 9.

Ik dacht dat ik bijna mijn labvoeding van 2 * 35V , 2 * 10A aan het showen was in dit topic... Spanningregeling werkte, stroomregeling werkte , kortsluitbeveiliging werkte.. Spanning afstellen op maxium waarde.. Gebeurt. Stroom willen afstellen op maximum waarde met men multimeter... Blijkbaar had ik niet echt het beste contact... spanning op 35V laten staan en stroom omhoog draaien.. 8 * 2N3055 doorgeslagen.. Dat doet vooral pijn in mijn portemonee , en natuurlijk de zware mentale klap van mislukking

Plaats een goede ouderwetse zekering (glaszekering of automaat) in de DC-leiding, en zorg er voor dat je eindtorren minstens het dubbele aan stroom kunnen verwerken van de waarde v/d zekering.

Maar geen reden om 8 stuks 2N3055 te laten klappen! Slecht ontwerp.

En daarbij laten we het, dit is een show-topic.

He henry je mag't gerust deleten maar betreffende dat slecht ontwerp... iedereen moet het leren he

Dan open je maar een topic:
http://www.circuitsonline.net/forum/view/message/811975#811975

Met mijn voedingen gaat het een stuk beter:

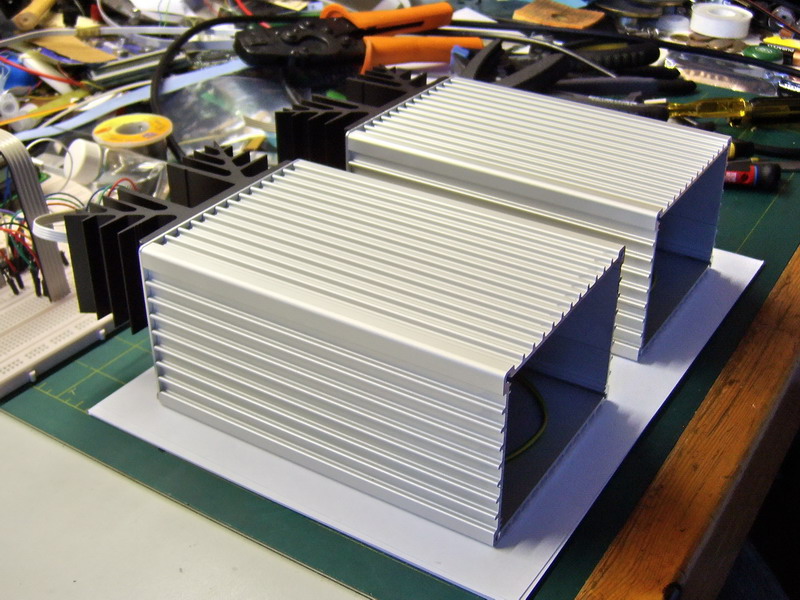

Kijkje binnenin:

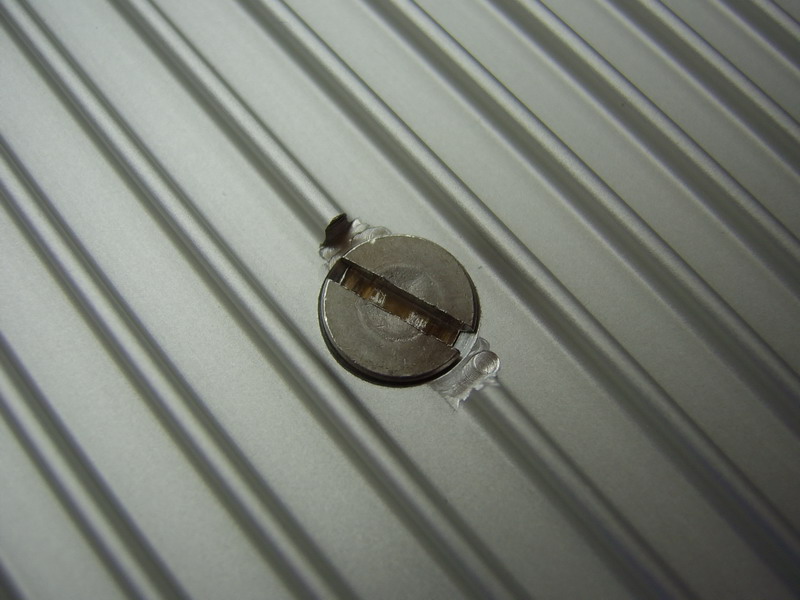

Het print-ophang-systeem werkt goed nu er een paar extra ringetjes tussen zitten. Kruiskop schroefjes maken het aandraaien ook een stuk makkelijker.

Om de trafo vast te krijgen moest ik nog een beetje rommelen, er zat een koelrib in de weg:

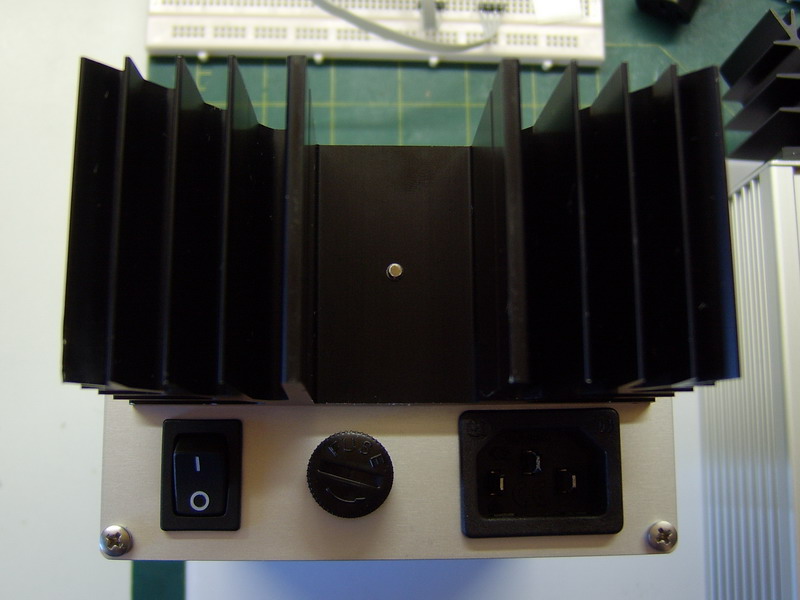

Nog een foto van de achterkant:


Nu alleen nog maar een frontje maken.. Een ruw ontwerp heb ik al, maar het vinden van twee juiste LCD's blijkt iets moelijker. Zie de eerste post van dit topic om te zien wat ik van plan was om aan te geven of het ding stroom of spanning aan het begrenzen is.

Ziet er strak uit!
Hoe diep is hij met de koelribben?

als ik dit zo zie denk ik: blijft dit nu wel een hobby?? ik heb net 50 euro op een SK actie uitgegeven aan onderdelen.

Wat dacht je waarom er niet zoveel mensen aan elektronica doen

optisch bedrog of ligt die aarde kabel los aan de rechterkant?

quote:

Op 19 juni 2008 21:49:21 schreef gideon_wackers:
optisch bedrog of ligt die aarde kabel los aan de rechterkant?

Die ligt nog los, want die moet aan een aardbus komen op de frontplaat.

quote:

Op 19 juni 2008 21:40:25 schreef Technojunk:
Ziet er strak uit!
Hoe diep is hij met de koelribben?

216.5mm momenteel, daar komt nog een 1.5mm frontplaat bij en uitstekende potmeters.

quote:

Op 19 juni 2008 21:43:00 schreef electro_freakz:
als ik dit zo zie denk ik: blijft dit nu wel een hobby??

Jahoor, als het werk zou zijn, dan zou het geen voeding zijn in mijn geval.
Goedkoop is het echter niet.

Nou, KiF, ik moet zeggen dat de eerste foto beslist artistieke waarde heeft: 2 strakke voedingen in een prenataal stadium, netjes gepresenteerd op een A4-velletje, en omgeven door een chaos van jewelste.

Als daar nog eens veelkleurige LCD's in het frontpaneel bijkomen, zal ik beslist niet de enige zijn die barst van afgunst...

quote:

Op 19 juni 2008 21:57:17 schreef klein is fijn:

Goedkoop is het echter niet.

Maar weer super strak.
Ik sta iedere keer weer te kijken van de mooie afwerking.

gr Albert

heel heeeel HEEEl mooi werk kif . Wat zijn de specs van die voedingen of heb ik dat ergens gemist? Jammer dat je die mooie printplaatjes niet meer gaat zien.

En zwijg mij van geld, net weer voor 100euro bij Pollin besteld en dan ben ik aan die labtafel begonnen nu, durf niet meer tellen.

kif z'n handtekening is prachtig werk afleveren

quote:

Op 19 juni 2008 21:31:36 schreef klein is fijn:
Met mijn voedingen gaat het een stuk beter:
[...]

Grr, mijn behuizing zit nog steeds in het plastic.

quote:

Op 18 juni 2008 21:27:57 schreef MMSoft:
CAN-Bus Link:

Hiermee kan de data op de CAN bus uitgelezen worden en tevens kan er data naar toe gestuurd worden.
De communicatie tussen de hardware en de PC verloopt via de USB bus.


Inmiddels zitten er links onder nog een paar Dip-switch waarmee de bus snelheid ingesteld kan worden.
(helaas heeft de digitale camera het onlangs begeven anders had ik even een nieuwe foto gemaakt)

Edit: En natuurlijk het PC programma:

mooi projectje mag ik je schema enzo hebben? ik begin zelf ook met een project en wil mijn pic ook programeren via usb zonder dat ik van die speciale ic's moet gebruiken.
alvast bedankt.

_{Mod edit: Quotefix}
[Bericht gewijzigd door klein is fijn op 20 juni 2008 13:00:41]

@kif, ziet er prachtig afgewerkt uit. Heel netjes. Waar vind je dat soort behuizingen?

quote:

Op 19 juni 2008 22:06:28 schreef pros:
Nou, KiF, ik moet zeggen dat de eerste foto beslist artistieke waarde heeft

Mooi he? Er moet toch redelijk wat herkenbaars tussen liggen als ik zo kijk.

quote:

Op 19 juni 2008 22:22:36 schreef ej_on_line:
Wat zijn de specs van die voedingen of heb ik dat ergens gemist?

Het is al een keer voorbij gekomen, maar: 0-15V, 0-2A, regelbaar met stroombegrenzing.

quote:

Op 20 juni 2008 12:50:56 schreef Anonieme Gebruiker:
Waar vind je dat soort behuizingen?

Gewoon bij de conrad, stond in het vorige deel:
http://www.circuitsonline.net/forum/view/message/808642#808642

quote:

Op 17 juni 2008 18:08:34 schreef Mathieuke:
Mooi projectje, maar zoals al veel gezegd, de 90° hoeken op een printje zijn 'not done'.

Misschien een domme vraag, maar waarom eigenlijk?
[Bericht gewijzigd door maartenbakker op 20 juni 2008 13:46:41]

quote:

Op 20 juni 2008 13:46:15 schreef maartenbakker:
[...]Misschien een domme vraag, maar waarom eigenlijk?

persoonlijk vind ik het niet mooi staan.

verder heeft het alleen als voordeel dat je minder last hebt van onder-etsing.

daarbij geeft het minder HF- storingen.

Kifje toch, wat heb je nou zelf gezegd?

quote:

De grootte direct geposte foto's graag onder de 100kB per stuk houden

omvormer van 24 volt naar 12 volt. Zou in theorie 30 ampere aankunnen maar dat haalt ie op deze manier niet. heb getest tot 15 ampere en dat ging mooi
fototje

Ligt het aan mij, of is dat alleen maar een berg weerstanden?

Linksonderaan zit een torretje.

En nu ik inzoom, zie ik dat op die metalen strippen ook torren zitten.
[Bericht gewijzigd door ThinkPad op 20 juni 2008 16:38:11]
