Hoe een PCB te maken?

Arco

Special Member

Dat bij de techniek "freezen" het gebruikelijk is dat je alleen de baantjes losfreest is iets wat ik vind dat jij had moeten weten.

Ik had nog nooit printjes laten frezen (en dit was ook de laatste keer... )
Als een printboer zegt dat 'ie een bepaalde print volgens tekening ook kan frezen, dan verwacht ik ook precies dat: een print volgens tekening.
(niet iets totaal anders wat voor hem wat makkelijker is. Was trouwens geen Chinees, maar een Belg... ;) )

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
rob007

Yarr, Matey!

Op 26 september 2019 11:02:00 schreef bprosman:
Wat is het (papieren?) schema wat je probeert te maken Rob ?

wat je nu vraagt begrijp ik even niet!
ik was nu alleen met het schema bezig maar krijg het niet voor elkaar om op dit schema:
https://www.circuitsonline.net/forum/file/46565
die verbindingen te maken van R1 R2 C1 en C2 aan de Basis van de 2N2219
die rode dotjes bedoel ik.

VrGr Rob.

Als ik je erger, lees en schrijf hier dan niet?
bprosman

Golden Member

Hoi Rob,
Dat snap ik ? Ik wilde het graag ik Kicad proberen maar weet niet wat je (echte) basisschema is.

De jongere generatie loopt veel te vaak zijn PIC achterna.
rob007

Yarr, Matey!

Hallo bprosman
Hoo maar dit doe ik uit mijn hoofd wat ik daar doe.
Het is ongeveer een Josty Kit ( HF65 )

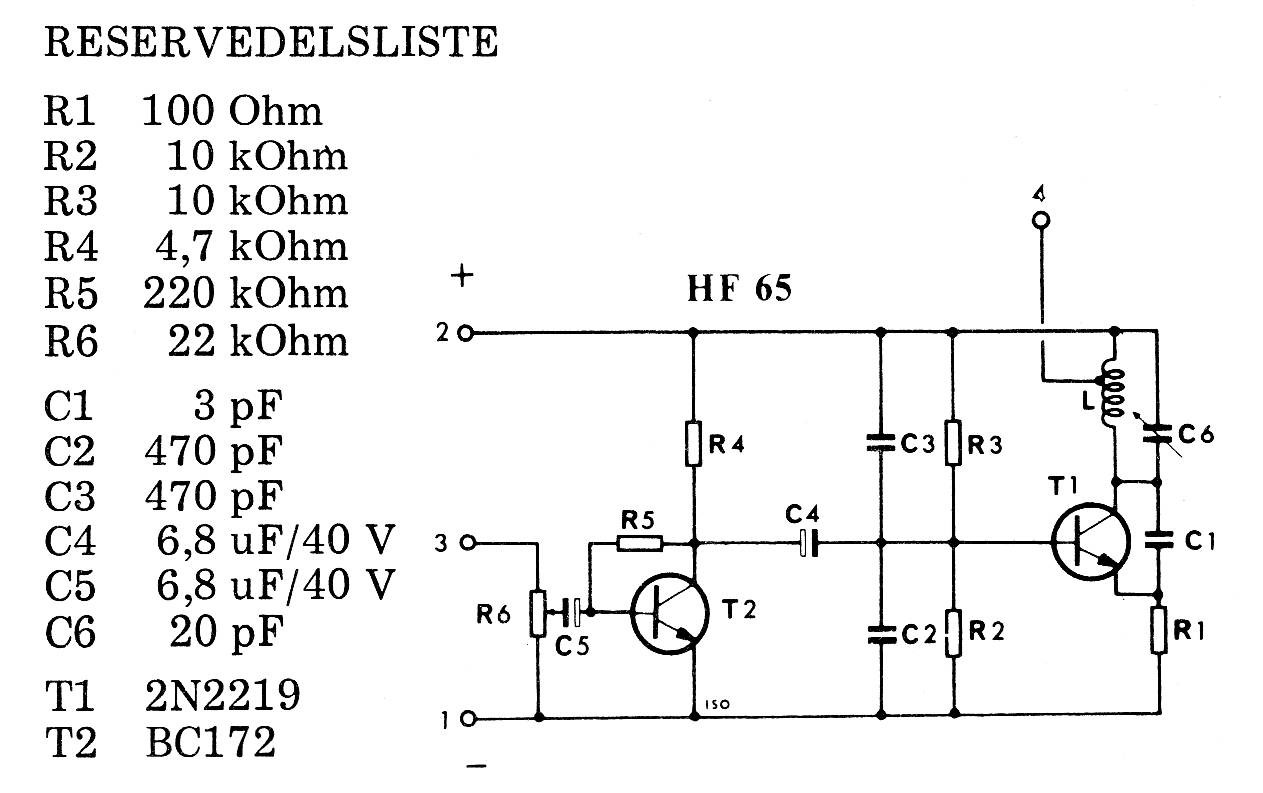

Dit is het originele schema:
https://www.uploadarchief.net/files/download/schema_hf_65.jpg

VrGr Rob.

Als ik je erger, lees en schrijf hier dan niet?

Rob, je moet niet proberen om per-se "rode dotjes" te tekenen in de PCB software die je gebruikt. Je moet verbindingen tekenen en hoe dat precies werkt is verschillend per pakket. Als je het bron-schema kunt lezen, weet je ook wat je wilt tekenen in je nieuwe schema.

"We cannot solve our problems with the same thinking we used when we created them" - Albert Einstein
rob007

Yarr, Matey!

HEE HEEJJj Gevonden flipflop!
Ik kon het maar niet voor elkaar krijgen! Ik denk ik ben wel gek maar toch niet zo gek?

Maar nu omzetten naar een print/PCB kijken hoe dat moet.
Ik moet eerlijk zeggen het valt me nog niet mee!
Nu wil/moet ik de print gaan maken maar hoe start ik dat op?
( hoe simpel ben ik? 8)7 |:( )

VrGr Rob.

Als ik je erger, lees en schrijf hier dan niet?
rob007

Yarr, Matey!

Hallo…….

Ik moet eerlijk zeggen het valt me toch behoorlijk tegen,
Eindelijk met iets bezig wat dan een PCB moet gaan worden maar….
Vermoeiend ofwel slaap verwekkend. :Z
Ik doe dit met minder moeite in Paint! ( EN het schema EN de PCB! )
MAAR,….. we gaan later weer verder!
Wat dat betreft vind ik het jammer dat je dan in paint geen Millimeter maat kunt hebben,
En dat je dan een Paint tekening niet om kunt zetten naar een gerber.

VrGr Rob.

[Bericht gewijzigd door rob007 op zaterdag 28 september 2019 16:52:31 (20%)

Als ik je erger, lees en schrijf hier dan niet?
