Lichtmis 2022

Het was ook wel interessant geweest om te zien of de bijgeleverde onderdelen echt slechter waren.

20mA LED-stroom zou verklaarbaar zijn als het om een oud type LED gaat. Heb er ook nog een paar honderd van, en ik gok dat datzelfde ook voor Display zal gelden.

Nog over het hoofd gezien: metaalfilmweerstanden. Waren de originele dat ook?

[Bericht gewijzigd door maartenbakker op 25 september 2022 18:53:04 (13%)

Hi Maarten,

Nop, ik zij al dat ik goed spul gebruikt heb dat hier ruim voorradig is, volgens mij zitten er standaard koolweerstanden bij.
Ik heb ze allemaal gemeten en ze waren ruim binnen de 5% dus daar geen klachten over.

Ik heb nog meer opmerkingen, maar daar is dit topic niet echt geschikt voor, er komen nog wat antennes binnen en
als dat binnen is, zal ik een topic er over maken en meer uitleggen.
Wel heb ik een frequentie sweep gedaan, was een beedje lastig en je moet de antenne wel met goed 50Ω afsluiten anders krijg je op meerdere frequenties nogal wat opslingering.
De eerst meting is gedaan met de megeleverder "2N5109" geen tijd gehad voor verdere metingen deze avond.
Maar laters dus meer daar over.

Groet,
Bram

Hi!

Ik zal bij deze ook nog even mijn buit showen, wegens drukte had het wat vertraging.

Het overzicht van mijn gescoorde dingen.
O.a. metalen gegoten bakjes voor het inbouwen van projectjes, veel kastjes met verscheidene connectoren, zelfs nog 2 zonder, meerstanden schakelaars, potmeters, aantal verzwakkers en omzetters, wat kabels, LM555 metal can, DPM van Analogic, W&G RT-1 en 2 bakjes met diverse schakelaars en tulen voor bnc kabels.

De W&G gescoord voor €7,50 ben ik heel blij mee. Hij ziet er niet zo netjes meer uit, glas ontbreekt en heeft een dikke deuk. Maar wel een voet, dus die ga ik onder mijn andere exemplaar zetten. Deze ga ik later nog een keertje opknappen. Weet iemand trouwens wat voor connector dit is?

Verder bij de koffie de nodige mensen gesproken, wat erg leuk was!

Oja, heb ook nog een slijpsteen gescoord voor mijn bescheiden mechanische werkplaats.

groet,
Christiaan

20mA LED-stroom zou verklaarbaar zijn als het om een oud type LED gaat.

Wat is oud in deze context. Ik heb nog veel oude leds die zeker 25 jaar oud zijn en ook die die hoeven echt geen 20mA, 5 - 7mA doen ze het ook goed.

Met oud denk ik dan aan jaren 80 leds.

Doet mij sterk denken aan een snelkoppeling voor perslucht

Op 26 september 2022 16:56:01 schreef benleentje:
[...]Wat is oud in deze context. Ik heb nog veel oude leds die zeker 25 jaar oud zijn en ook die die hoeven echt geen 20mA, 5 - 7mA doen ze het ook goed.

Met oud denk ik dan aan jaren 80 leds.

Nouja, goedkoop dan of ouderwets. Niet oud of NOS. Mijn vader heeft eind jaren '90 een partij low cost LED's besteld om goeilampjes te vervangen in educatieve toepassingen, maar dat was geen succes. Die heb ik dus nog liggen en die zijn gewoon niet zo helder.

Hetzelfde geldt voor een assortimentje 0603 SMD LED's dat ik voor een paar euro uit China haalde. Sommige kleuren zijn al bij 1mA erg fel. Andere hebben wel echt 10 a 20mA nodig en zijn dan alsnog niet zo fel.

Ha Haasje93,

Je hebt flink gescoord!
Ik zie veel mooie en handige HF kastjes om eigen dingen in te stoppen.

Die W&G verzwakker is 75 Ohm zie ik, zijn die connectoren niet gewoon F (de standaard voor kabel TV)

groet, Gertjan.

Daar zijn al die verzwakkers gebleven

Op 25 september 2022 16:31:09 schreef blackdog:
Gisterenavond heb ik het printje gebouwd, ik heb de goede onderdelen die ik hier heb liggen gebruikt om het printje te bestukken,
op een 10K weerstand na voor de LED zijn de meeste onderdelen het ronde archief in gegaan.
[...]
[afbeelding]

Het is de basic Miniwhip, er zijn tegenwoordig betere versies (ik ben bezig een te reverse-engineren).
Ze werken allemaal goed zolang je ze op genoeg afstand van de bebouwing opstelt, en in de top van een geaarde metalen mast.

Op 26 september 2022 19:59:06 schreef miedema:
Die W&G verzwakker is 75 Ohm zie ik, zijn die connectoren niet gewoon F (de standaard voor kabel TV)

Dat lijkt me een hele oude connector, doet me hier aan denken.

Op 26 september 2022 15:09:37 schreef haasje93: De W&G gescoord voor €7,50 ben ik heel blij mee. Hij ziet er niet zo netjes meer uit, glas ontbreekt en heeft een dikke deuk. Maar wel een voet, dus die ga ik onder mijn andere exemplaar zetten. Deze ga ik later nog een keertje opknappen. Weet iemand trouwens wat voor connector dit is?

Zie de brochure van de Wandel und Goltermann RT-1.
In de 75Ω uitvoering is deze geleverd met de volgende connectoren: BNC, 2,5/6 (M) en 1,6/10 (M). 1 van die laatste 2 moet het dus zijn, maar helaas zegt het mij niets

Leuk dat je er een originele voet bij hebt. Mijn beide RT-1's kwamen zonder voet, en heb ik dus zelf wat moeten bedenken. Foto's daarvan in deze post.

Groet, Gerjan.

Nou, val ik even stevig door de mand.
En het was niet eens lollig bedoeld.

Laat ik nou echt denken dat het ding dat aan de rand van de foto staat een soort manometer zou zijn.
Helemaal niet in verband gebracht met de WG verzwakker op de foto erboven.

Wellicht toch maar eens m'n oude studieboeken opduikelen ; het is toch onaangenaam weer.

1.6-10 en 2.5-6 lijken mij RF DIN connectors. De getallen zijn resp. de buitendiameter van de pin en de binnendiameter van de ring in mm.

Een bekende grote variant is de "spinner" 7-16: https://www.amphenolrf.com/connectors/7-16-connectors.html

In de Amphenol of Radiall catalogus komt de 1.6-10 niet (meer) voor.

https://www.radiall.com/media/files/DIN_10-23_16-56%20D1C004XEe.pdf

Omdat de verzwakker met verschillende typen connectors geleverd werden is deze misschien eenvoudig te vervangen.

Op 26 september 2022 21:04:12 schreef Henry S.:
Daar zijn al die verzwakkers gebleven
[...]
Dat lijkt me een hele oude connector, doet me hier aan denken.

Is het inderdaad.
Ik heb in Deurne een afstembare cavity met een lighthouse triode gescoord met een dergelijke coax connector.
Kan hier helaas niet aan foto's komen, die staan thuis op de NAS en die staat UIT

Dank voor de reacties, het lijkt erop dat ik inderdaad even moet kijken of ik de connectoren er misschien af kan halen en anders maar even goed opzoek.

Op 26 september 2022 21:04:12 schreef Henry S.:
Daar zijn al die verzwakkers gebleven

Valt best wel mee toch?

Maar heb inderdaad heel wat doosjes voor projectjes gevonden, was ook een van de dingen waar ik goed naar keek.

Maar ik zag dat de rest ook hele mooie dingen gescoord hebben, ik kijk ernaar uit om dat weer voorbij te zien komen op het forum.

Heb inmiddels het voetje van de RT-1 eraf gehaald en op de ander gezet die ik al had. Die staat nu helemaal gepoetst en klaar voor gebruik op de werkbank.

Groet,
Christiaan

Ik laat ook nog even mijn buit zien:

• twee stuks lieve kleine scoopbuisjes
• varco ca. 100pF
• schakelaar 5x32
• mitutoyo schuifmaat

Ite

mitutoyo schuifmaat

Dezelfde schuifmaat heb ik hier ook nog liggen (van school) en is inmiddels bijna 50 jaar oud.
De leraar op school graveerde je naam op de achterkant, staat er bij jou toevallig ook een naam op?

Er staat niks op.
Hij ziet er uit als nieuw

Hi 575,

Dat zijn lieve scoop buisjes, zijn deze met een beetje normale spanningen aan te sturen, zeg beneden de 1KV?

Verder een mooi schakelaar, probeer dat maar eens te bestellen!
Die is mooi toepasbaar in b.v. en audio voor versterker, zodat je mooi het volume in 2dB stapjes regelen en dan dit samen met aanpassing van de gain van de versterker trapjes.
Dit alles voor een zo goed mogelijk S/N verhouding en THD.
Ik hoor graag wat jouw toepassing gaat worden.

Thevel
Bij ons op de Derde LTS op het Timorplein in Amsterdam was het niet anders, ik dacht in 1968.
Weet nog wel, dat dit een flinke investering was voor mijn Moeder, we waren knap arm toen, armoede is niet aleen van deze tijd.
Mijn zuster kon maar op het laatste moment een examen doen, dit omdat er geen geld was, moest geleend worden.
Nu lopen ze allemaal met een plastic computer rond van 500€ of meer en gympy's van 200€...

Mijn broer heeft ook een Mitutoyo een daar staat HB2 op, bij de mijne is het niet meer te lezen maar werkt verder nog goed.
Met natuurlijk het bruine hoesje, maar die is van ons beide schuifmaten toch verloren gegaan.

haasje93
Als je andere connectoren er op kan zetteen of eeen zetje kan kopen, kan je ook een verzwakker + impedantie aanpasser maken.
Allen is de minimale demping wat an de hoge kant als je deze verzwakkers met weerstanden maakt, dat kan niet lager dan 6dB verzwakking zijn.
Dat wordt totaal 12 dB maar dan heb je wel 50Ω in en uitgang impedantie.

Impedantie aanpassing
https://chemandy.com/calculators/matching-pi-attenuator-calculator.htm

Groet,
Bram

Op 28 september 2022 20:18:27 schreef 575:
Hij ziet er uit als nieuw

De mijne ook nog.

Op 28 september 2022 20:33:01 schreef blackdog:
Thevel
Bij ons op de Derde LTS op het Timorplein in Amsterdam was het niet anders, ik dacht in 1968.
Weet nog wel, dat dit een flinke investering was voor mijn Moeder, we waren knap arm toen, armoede is niet aleen van deze tijd.
Mijn zuster kon maar op het laatste moment een examen doen, dit omdat er geen geld was, moest geleend worden.
Nu lopen ze allemaal met een plastic computer rond van 500€ of meer en gympy's van 200€...

Ik moest hem zo rond 1973 ook kopen voor de LTS, er staat me bij dat het ding ongeveer 30 gulden koste (zal nu ongeveer 56 euro zijn)
Was toen idd een bak geld....

Bekend verhaal
Ook armoe thuis,moe had een bijstand uitkering en 5 kinderen.Dan was 30 gulden een prak met geld (1971)

Na zoveel nostalgie kan een afbeelding van mijn 60 jaar oude schuifmaat er ook nog wel bij.
Aan de achterkant staat PdG-E2b; mijn naam + de 2e elektroklas b van de UTS te Groningen.

Verder ben ik jullie nog de foto ,,schuldig" van de zeer beperkte buit van de laatste markt ( Lichtmis).
Een krimptang voor ongeïsoleerde connectors, een charmant decadebankje ( 1 ohm in 10 stapjes van 0,1 ohm) en een ,,universeelmeter" voor wisselspanning. Het ding meet spaaaningen, stroom ( tot 120 A), weerstand, frequentie en cos.phi. een Elavi van Hartmann & Braun

Dank zij mijn naamplaatje heb ik even contact gehad met Thevel. Wel praktisch dus.
575 was er blijkbaar maar niet herkend. Wel gesproken met Haasje en Jochem en Bram.
Uitvoerig met Henry en Gertjan. Flash2b niet gezien.

Op 28 september 2022 20:33:01 schreef blackdog:
haasje93
Als je andere connectoren er op kan zetteen of eeen zetje kan kopen, kan je ook een verzwakker + impedantie aanpasser maken.
Allen is de minimale demping wat an de hoge kant als je deze verzwakkers met weerstanden maakt, dat kan niet lager dan 6dB verzwakking zijn.
Dat wordt totaal 12 dB maar dan heb je wel 50Ω in en uitgang impedantie.

Impedantie aanpassing
https://chemandy.com/calculators/matching-pi-attenuator-calculator.htm

Groet,
Bram

Dank voor de tip Bram, ik zal er naar kijken.

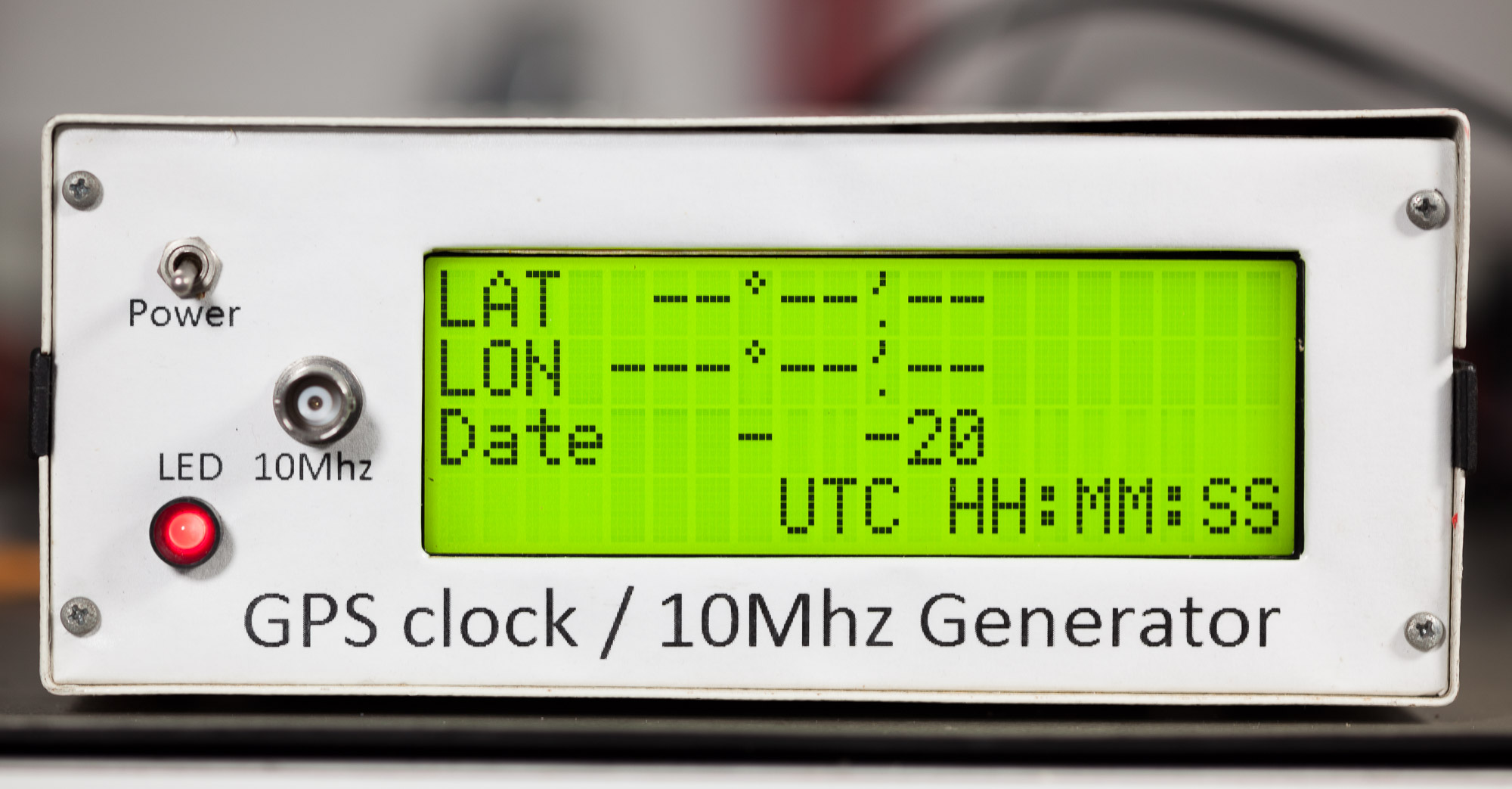

Gertjan, Ben niet nieuwsgierig,maar ik wacht op de foto/uitleg van: (Geen idee wat er in die 10MHz GPS clock zit, maar ik kreeg hem bijna voor niets ) Die je gekocht heb. Gr Krelis

Ha Krelis,

Over die "GPS clock / 10MHz generator" is inderdaad veel te vertellen .
Mischien schrijf ik daar nog wel over, een dezer dagen....

groet, Gertjan.

Ik had al een idee om over m'n avonturen met die "GPS clock / 10MHz generator" meer te schrijven. En Krelis heeft het laatste zetje gegeven.

Je kunt m'n verhaal hier lezen: Lichtmis Lol - GPS Clock?

groet, Gertjan.
