Zoals daar te lezen gebruik ik een ds1307. Dit ook omdat ik er een portable en nouwkeurige klok van wilde maken.
verder heb ik ook al een dcf module klaarliggen. Hij komt uit een klokje waar er 3 volt op komt (2x batterij) maar ik twijvel of hij ook 5V aan kan. Er zijn modules die het wel kunnen. Dit zou voor de communicatie wel zo gemakkelijk zijn. Het risiko is dat ik die module verspeel, en dat is nog niet eens het probleem, maar voor het geld dat ik hier voor heb betaald koop ik niet snel weer een nieuwe.. meestal zijn ze 5x zo duur.

Wat ik me ook nog afvraag: jullie sturen die numitron direct aan. Ik zou dus een 595 gebruiken maar vraag me af of die dat gemuxt aankan of dat er een drivertje tussen zou moeten.

[Bericht gewijzigd door MAH op 17 mei 2008 19:57:14 (14%)]

Every machine is a smoke machine if you operate it wrong enough

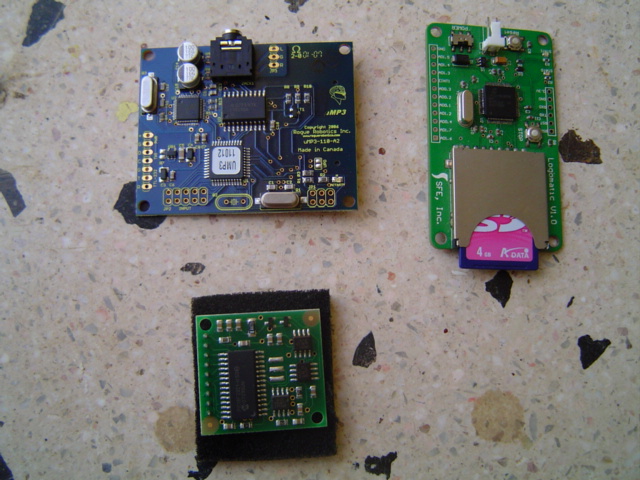

Ik heb net paar printjes binnen gekregen voor mijn robot. De printjes zijn Magnetic Compass, MP3 board en Serial DATA logger

http://www.uploadarchief.net/files/download/speech.jpg

Even the smartest computer on earth would make a dog seems brilliant by comparison!

Op 3 mei 2008 22:26:29 schreef uZion:
[...]
Hoeft niet. Ik ben bezig met het procedures van gaatjes print maken. Als ik klaar bent laat ik je weten.[...]Dat klopt wel een beetje denkt ik. Maar ik denk alles heeft zijn voor en nadelen. Volgens mij neemt PCB veel tijd in beslag. Met gaatjes print ben ik zo klaar en het voordeel is dat ik zelfs kan uitbreiden.

Zou je die ook naar mij willen sturen?

Op 19 mei 2008 15:39:02 schreef leime:
[...]

Zou je die ook naar mij willen sturen?

Ja dat zal ik doen.

mod edit, crosspost.

[Bericht gewijzigd door klein is fijn op 19 mei 2008 16:46:09 (42%)]

Even the smartest computer on earth would make a dog seems brilliant by comparison!

Ziet er uit als leuk speelgoed uZion

Componenten zijn gevuld met rook... Is het er uit dan werkt het niet meer.

Mag ik een stukje loodgieterij presenteren?

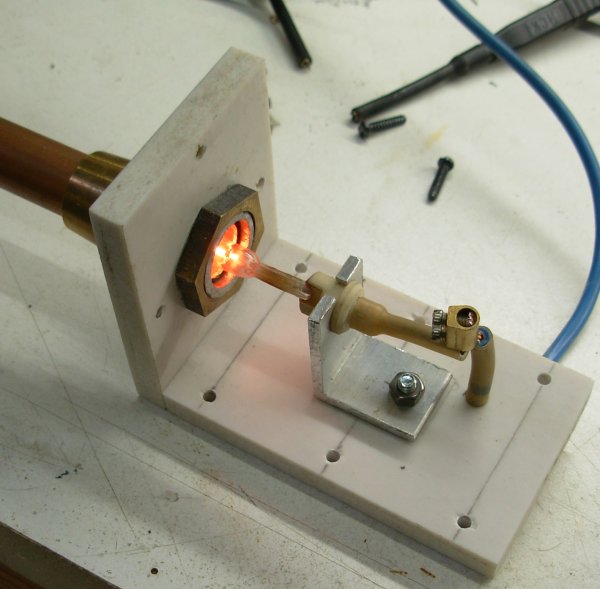

Omdat het naar mijn zin veel te lang duurde voor de etsbak op temperatuur is, besloot ik dat het tijd werd de lucht voor te verwarmen. Het verwarmingselement is afkomstig uit een oude laser-printer. Dat stoppen we in een koperen buis van 15mm, en dan krijgen we zoiets:
http://www.uploadarchief.net/files/download/hephaistoselement.jpg
Het witte spul is overigens goede ouderwetse bakeliet. Elektrisch isolerend, en bestand tegen (redelijk) hoge temperaturen.

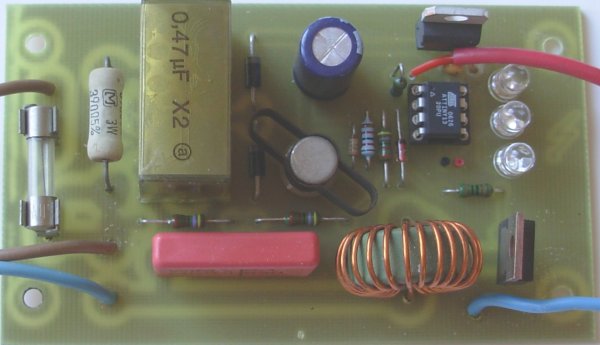

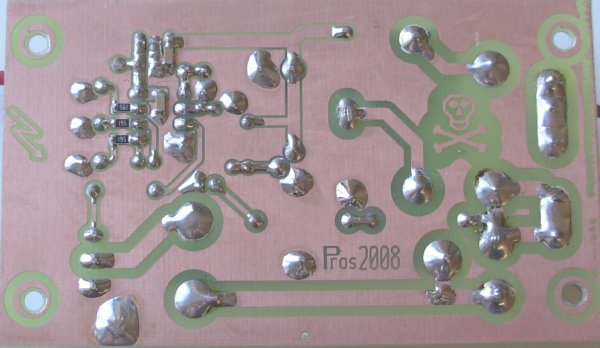

Daar hoort uiteraard een regeling bij. Een ATtiny13 mag die klus klaren. Printje bovenaan en onderaan:
http://www.uploadarchief.net/files/download/hephaistosprintboven.jpg
http://www.uploadarchief.net/files/download/hephaistosprintonder.jpg

De AVR krijgt voeding uit het net via een condensator. ISP-programmeren is er dus niet bij. Maar vermits ik de reset-pin nodig had als ADC-ingang, was ik toch aangewezen op HVSP.

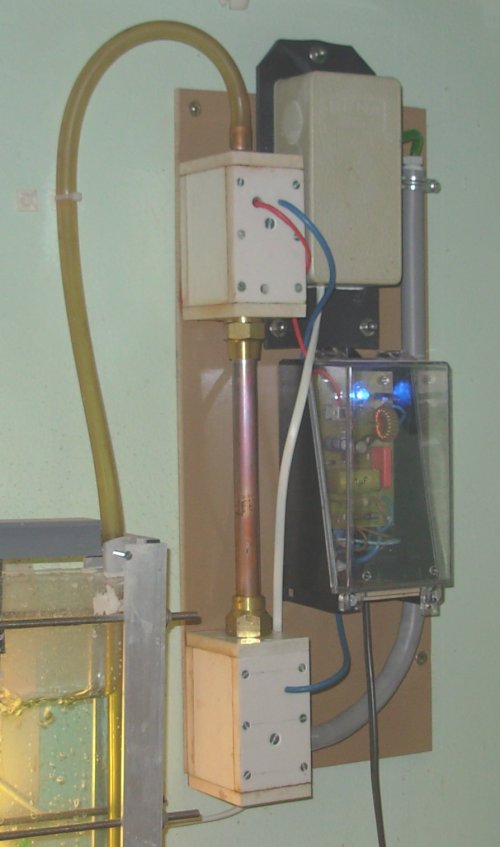

Tenslotte nog het geheel in actie:
http://www.uploadarchief.net/files/download/hephaistos.jpg

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Heel effectief en mooi gedaan pros! Maar waar blijf je de plaats halen om je projecten te zetten? :D

Goeie dag eem. :P Gaat je verzekering daar ook van omhoog :P

Maar ziet er strak uit!

Componenten zijn gevuld met rook... Is het er uit dan werkt het niet meer.

Een doodshoofd, geniaal! :)

en dan nog wel een met de glimlach :)

The path of excess leeds to the tower of wisdom (W. Blake)

you did it again pros...

If you want to succeed, double your failure rate.

Bakeliet, smd, koperen pijp, oude laser onderdelen :)
Je weet het wel samen te stellen Pros, petje af.

Koop hier uw kristallen bol - in 2008 ga ik m'n projecten afmaken, echt waar ....... nouja in 2009 dan ..... ehh 2010 ....

Inderdaad, als je dat ding zo aan de muur ziet hangen zou je niet gelijk een ATtiny erin verwachten...

If you want to succeed, double your failure rate.

@pros: verwarm jij nu enkel de lucht "voor"?
Of breng je hem op een dermate temperatuur dat die warme lucht op zijn beurt je etsvloeistof verwarmt, en je aldus je verwarmingselement van je etsbak vervangt?

The path of excess leeds to the tower of wisdom (W. Blake)

Er hangt ook een verwarmingselement in de etsbak. Het probleem was, dat het opwarmen traag op gang komt als er koude lucht in de etsbak geblazen wordt. Verwarmingselement en luchtpomp werken mekaar dan tegen.
Je kan natuurlijk enkel het verwarmingselement inschakelen, en de pomp pas aan het werk zetten als de print in de etsbak hangt, maar dan bestaat de kans dat het etsmiddel plaatselijk te veel verwarmd wordt. Vandaar het idee om de lucht voor te verwarmen (staat nu ingesteld op ±40°C), zodat die het verwarmingselement helpt ipv. tegen te werken.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

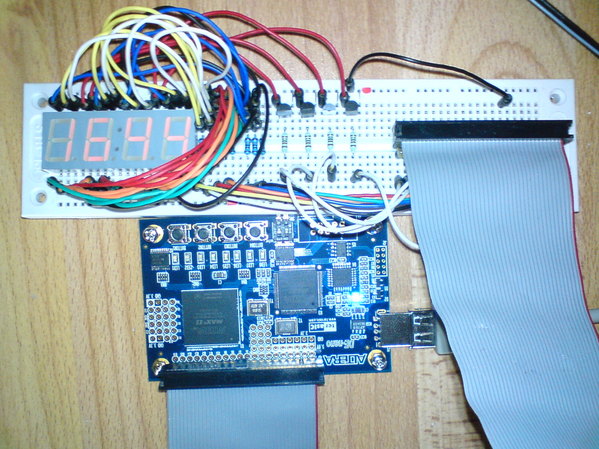

Hierbij mijn eerste programmatje op mijn maxII bordje:
http://www.uploadarchief.net/files/download/dsc00221.jpg

Een 24-uurs klokje. Via een button kun je switchen tussen uren/minuten of minuten/seconden op het display. Tijd loopt na ruim 19 uur nog op de seconde goed :)

Verilog is zeker wel wennen wanneer je gewend bent aan assembly en C. Binnenkort echt eens een fatsoenlijke tutorial hiervoor volgen ;)
Wel erg leuk speelgoed zo'n FPGA/CPLD!

Klein projectje:
http://img81.imageshack.us/img81/7246/imgp3526hr2.jpg

Een accu switch voor in de caravan. Mocht de caravan geen staanplaats hebben en geen vaste spanning aan boord hebben, dan schakeld de relais automatich de accu in. Is bedoeld voor de waterkraan, maar er kunnen in princiepe 2 verbruikers op die niet een al te hoge stroom nodig hebben (i.v.m. spoorbreedte).

Een school project:

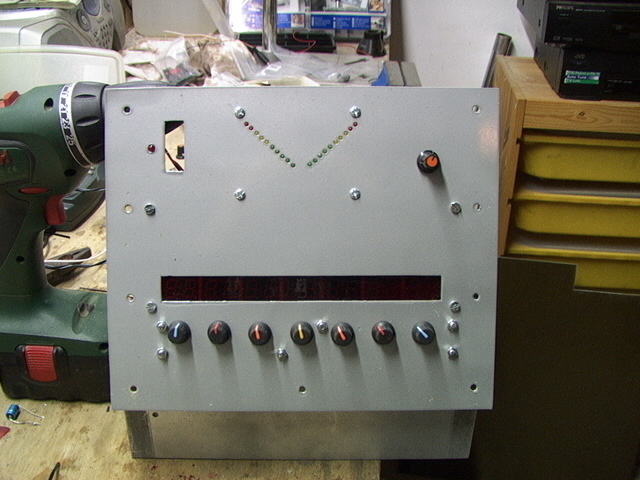

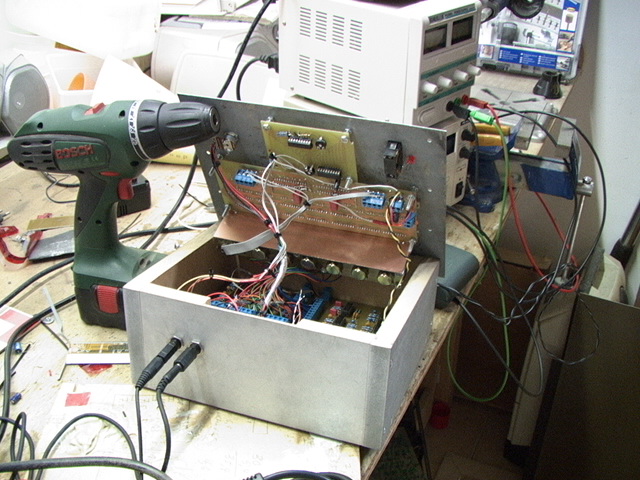

Een 7 bands equalizer opgebouwd met 2de orde RC-netwerk filters
De rode strook boven de regelaars aan de voorkant is een digitale weergave - dmv 7-segmentjes - van de versterking in decibel (per regelaar een getal tussen -14db en +14db).
Er is zoals je kan zien ook een led VU-meter aan boord en een master volume regeling.
Versterking per band: 14db
Aantal opamps: 60 (tl074 dus 15 IC's)

http://www.uploadarchief.net/files/download/equalizer%20024.jpg

http://www.uploadarchief.net/files/download/equalizer%20030.jpg

Lol, toevallig bezig met Disco "the bit". Wij hebben toen ook een 7 bands EQ moeten maken, en een versterker. De versterker werkte overgens perfect. We hadden alleen een weestand vergeten, waardoor de torretjes heet werden wanneer er geen ingang was aangesloten.

Jammergenoeg was deze later al uit elkaar gehaald door anderen.

Componenten zijn gevuld met rook... Is het er uit dan werkt het niet meer.

eigenlijk geheel tegen mijn eigen priciepes in:

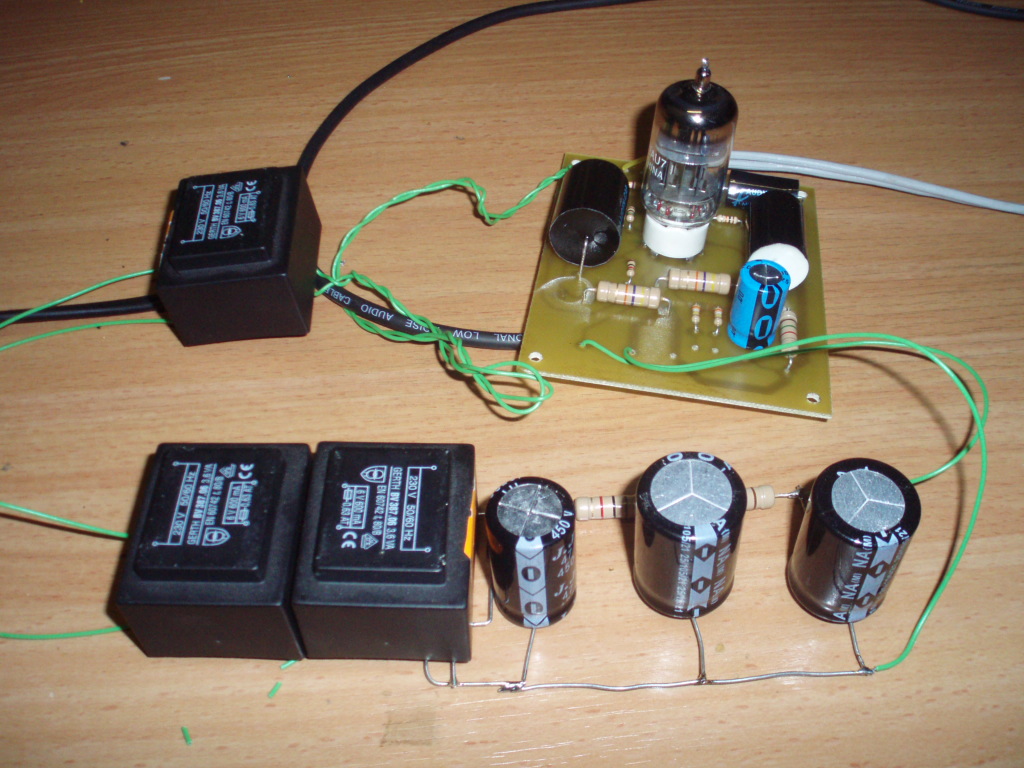

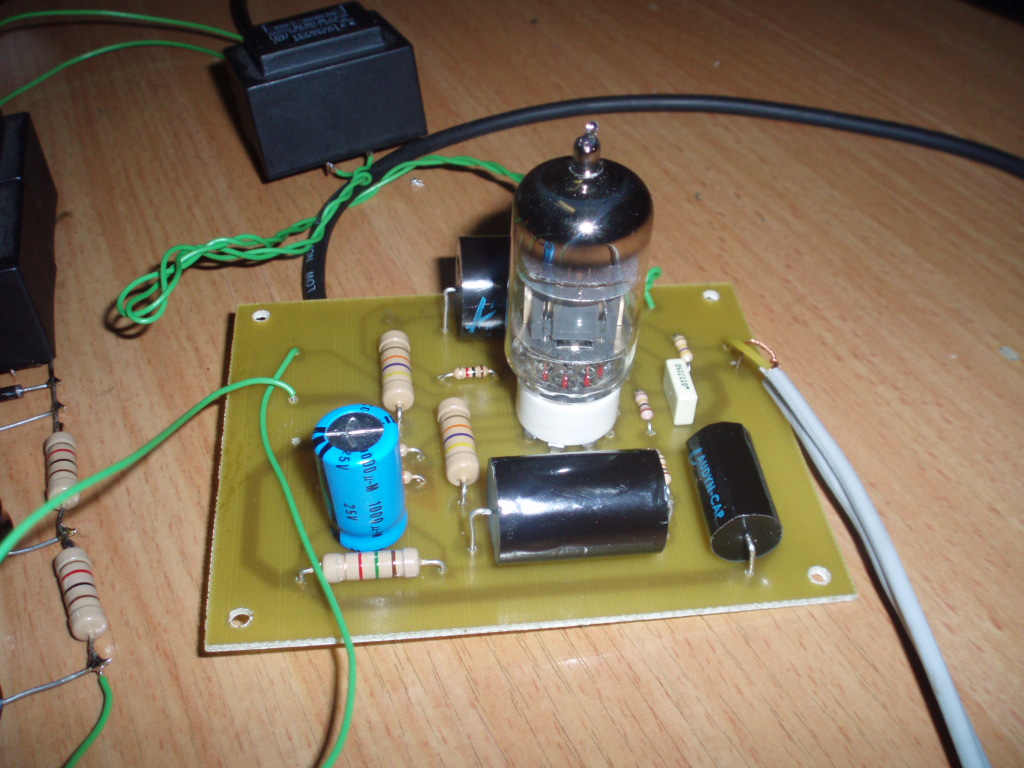

http://www.uploadarchief.net/files/download/p5213716.jpg

http://www.uploadarchief.net/files/download/p5213706.jpg

12dB per octaaf. de buis die u ziet is een ECC82
gescheiden van het net via 2 trafo's in "serie"

voeding is een 47uF cap. met daarachter 2maal een RC filter van 1K en 100uF.

zoals ik al zei, tegen mijn priciepes in. Buizen is "niet cool" en er zal nauwelijks verschil zitten in het geluid tov een kwalitatief goede transistor versterker.

maar mensen, wat klinkt dit toch ff rete strak! nooit verwacht van die oude rommel!

[Bericht gewijzigd door klein is fijn op 21 mei 2008 22:04:02 (2%)]

De drie elko's, die mekaar proberen bij te benen, lijken me wel grappig... :-)

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
klein is fijn

Moderator

Even een paar links van gemaakt, voordat het uploadarchief helemaal overbelast is. Verdere redenen staan in de startpost.

Op 21 mei 2008 19:25:17 schreef martin de copain:
Aantal opamps: 60 (tl074 dus 15 IC's)

Hemel, das een best aantal. Is dat met VU meter inbegrepen?

hoe bedoel je in serie jan

bedoel je rug aan rug?(dus secundaire aanmekaar zodat je een "scheidingstrafo"hebt

niet met me uitspraken(of opmerkingen) eens mail me.K8048 guide

Op 21 mei 2008 22:09:19 schreef timmie:
hoe bedoel je in serie jan

bedoel je rug aan rug?(dus secundaire aanmekaar zodat je een "scheidingstrafo"hebt

right.
