Je mooiste meetapparatuur. Deel 8

Een siemens 0,02% weerstand decade. De 10k weerstanden waren allemaal dood. Fotos binnenkant en verslag van reparatie.
http://www.pa4tim.nl/?p=5320

In Rosmalen gekocht op de CO stand: Een heel mooie GR1432N decade. Deze is slechts 0,05% maar in perfecte nagenoeg niet gebruikte staat. De schakelaars gingen redelijk stroef van het uitgeharde vet.
http://www.pa4tim.nl/?p=5309

Ik loop wat achter met fotos. Van RBeckers een hele mooie Hameg plugin unit met twee plugins gehad. Een 8040 3 kanaal voeding en een 8035 20 MHz pulsgenerator. Ik heb er al eerder een van hem gehad en daar zitten een HM8021 1 GHz counter en een HM8030 functie generator in. Erg makkelijk en bruikbaar en een stuk degelijker dan het 5000 systeem van Tektronics.
http://www.sm5cbw.se/hameg/hm80/index80.htm
http://www.sm5cbw.se/hameg/hm80/index80.htm
http://www.sm5cbw.se/hameg/hm80/index80.htm
http://www.sm5cbw.se/hameg/hm80/index80.htm

0,02%.. kan zo'n ding alleen door tibetaanse maagden bij volle maan gerepareerd worden?

Ook door Fred

Mijn nieuwste aanwinst is een Rigol DP832A die je hieronder kan zien. Ik ben voor het A model gegaan omdat daar alle opties 'legaal' opzitten.

Vooral de (rete snelle) over-voltage en over-current protectie vind ik erg handig.

Ik vermoed dat er op CO veel mensen zijn die deze voeding maar niks vinden, maar ik ben er erg blij mee.

Edit:
@electron920: Gekocht bij AR Benelux

Hi flash2b,

Mooie aanwinst heb je die in Nederland gekocht of via ebay.
Ik heb even de spcs gelezen is op zich een goed bruikbare voeding.

Als je nog schoner wil zijn moet je mijn in ziens dicht bij je schakeling filteren ben je ook de rommel op je snoeren kwijt.

Het gaat vaak alleen om de stabiliteit in absolute zin ?.

Gr Henk.

Mooie voeding met zoveel mogelijkheden en dan nog 3 outputs. Ik heb een jaar of 3 terug voor ongeveer de prijs van die Rigol een 2 output Caltek voeding gekocht. Dat ding moet nog steeds eens open voor modificaties om hem beter bruikbaar te maken en dan heeft hij nog geen 10% van de mogelijkheden van die Rigol. Daar kun je bv geen stroom begrenzing instellen zonder de output kort te sluiten.

Er is daar bij Rigol iemand ongelofelijk uit zijn dak gegaan met zijn nieuwe doos met fluoriserende viltstiften

Mooi geval, nog even boven budget hier.
Eerst maar weer sparen.

Mooi ding, inderdaad een beetje kermis, maar misschien bedient dat best handig.

Mooi en handig apparaat! (alleen jammer van de zuurstokkleuren, maar dat went misschien op den duur wel... )

Ach, een beetje vrolijkheid in de tent

Wat me onhandig lijkt qua bediening, is dat de volgorde van de kanalen op het scherm niet overeenkomt met de knopjes en de aansluitingen. Al snap ik vanit het oogpunt van dat scherm opzich wel dat ze het afwijkende kanaal onderin in het midden zetten.

Het display kan ook in een wat 'minder druk' modus, die lijkt me persoonlijk handiger.

-edit-

Of is dat alleen de niet-A uitvoering ?

[Bericht gewijzigd door Sine op zaterdag 2 mei 2015 18:37:00 (29%)]

Je vraagt je soms af hoe zo'n front lay-out tot stand is gekomen...
Het was veel overzichtelijker geweest om de '1','2','3' toetsen rechts verticaal naast het display te zetten. (dan kunnen de waardes er gelijk voor komen te staan)

Maar dan komt het weer niet overeen met de uitgangen die horizontaal op een rijtje staan.

Hi Arco,

Daar zit ik ook altijd mee het ontwerpen van het front!!

Gr Henk.

@Fred101
De voeding heeft inderdaad heel veel mogelijkheden. Een Recorder/Analyzer functie om de spanning en stroom meting in de tijd te kunnen bekijken en daarna te analyseren. Een programmeer mode waar je de spanning of stroom in de tijd kan laten veranderen. Het zit er allemaal op en is ook via een PC of LAN aan te sturen,

@Arco, @Jochem
De banaan bussen onderin hebben hetzelfde kleur schema, dus geel, blauw en roze. Het is gelijk aan de kleuren die Rigol voor hun scopes gebruikt (en andere fabrikanten ook trouwens). Ik denk dat ze voor deze kleuren hebben gekozen omdat die op het TFT scherm het beste naar voren komen.

@Sine, @maartenbakker, @Arco
Het niet-A model heeft maar één opmaak. Die zit er in het A model ook in en heet 'Classic'

Normaal en Classic naast elkaar:

Er is ook een Wafevorm opmaak die maar één kanaal per keer laat zien, maar dan inclusief grafiekjes. De kleuren veranderen dan als er een ander kanaal wordt gekozen:

@ flash2b,

Dat is een interessante functie om de spanning in de tijd te varieren kan je de EFC/V karakteristiek meten van je VCO en de C/V van een varicap.
Wat is de stap grote?

Gr Henk.

Minimale stap grote via de GUI is 1 sec, het is dus geen functie generator. Er zitten template voor blok, sinus, ramp, pulse standaard in.

Via de LAN, USB en RS232 heb ik nog niet geprobeerd, maar ik denk niet dat het sneller als 1 sec kan.

Dat is snel genoeg je frequentie teller moet ook de kans krijgen om te settelen.

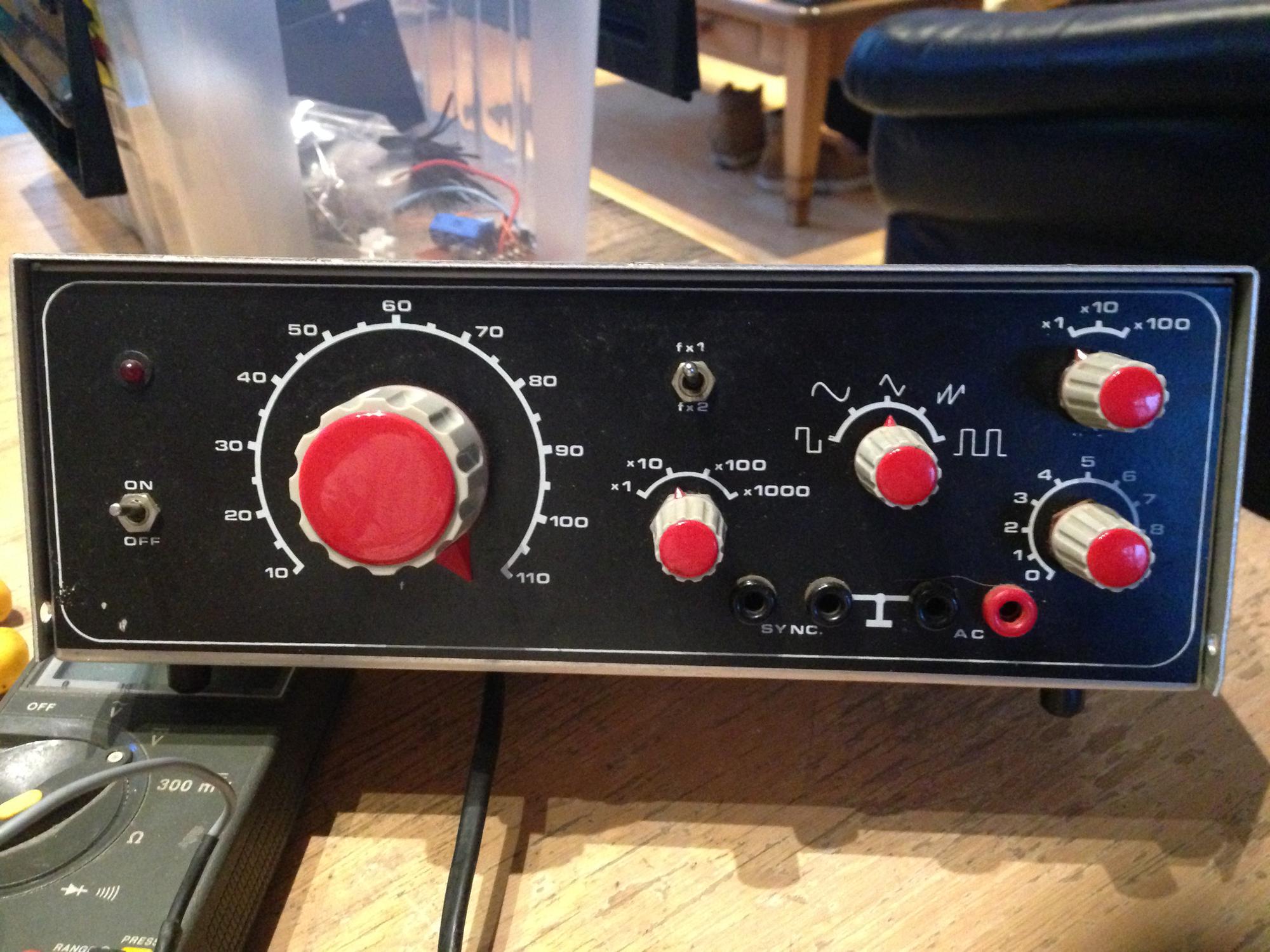

Tegengekomen op Marktplaats en opgepikt op de terugweg van de Jutberg naar huis vorige week voor 5 Euro.
De Elektuur 1977 functie generator met XR2206.
Zoals ze op e-Bay zouden zeggen : "In good working condition" .

Op 22 mei 2015 21:52:23 schreef bprosman:
De Elektuur 1977 functie generator met XR2206.

Leuk! Die heb ik indertijd ook gebouwd - werkt nog steeds prima. Zo'n scoop heb ik trouwens ook als ik het type goed lees.

Eindelijk even tijd gehad voor fotos. Info: http://www.pa4tim.nl/?p=5357 Ik had een vergelijkbaar systeem van Tek maar dat is mechanisch minder als deze Hameg. Ik heb er vier handige plugins bij. Heel mooi systeem. Het staat naast mijn scoop. Een 1GHz counter, 20MHz dubble pulser, 3 output labvoeding en een functie generator.
Ik heb van RBeckers ook een HM-1004 100MHz scoop te leen. Dat is een analoge scoop met readout en digitale storage

Je hebt je Tek 500 mainframes weggedaan? Ik gebruikt ze ook niet veel meer, uitgezonderd een AM503 met stroomtang.

Ja, dat Hameg systeem is een mooi plugin systeem, nogal ondergewaardeerd en met een goede doordachte ergonomie. Zijn de specs een beetje goed? Hameg kennende zal dat wel. Tek 500/5000 plugin zijn mechanisch inderdaad niet zo sterk, de plastic hoekjes breken vaak af en door de compacte bouw is de ergonomie een drama, niet geschikt voor dikke vingers en niet blind te bedieden. Hier een foto van een van mijn 5006 mainframes met scoop test modules, meest dramatische is de rechter DC5009 counter plugin, de FG502 daarnaast is ook zo'n knopjes drama, deze modules gebruikt ik daarom bijna nooit.

Tek 500 systeem: counter, hf pulsgenerator, toongenerator,dmm en dubbele voeding.
Werkt allemaal prima.
Ee nadeel ,ik heb meer modules dan dat er in het rack passen.dus het is steeds omsteken.

Op 23 mei 2015 09:04:07 schreef fred101:
[afbeelding]
...een HM-1004 100MHz scoop te leen. Dat is een analoge scoop met readout en digitale storage

I.p.v. storage heeft die Hameg cursor meting.

Een frame systeem heeft zowel de bekende voor en nadelen (plaats, prijs etc.). Die Hameg frames en de oudere modules hebben wat extra voordelen. Er is veel aandacht besteed aan RF afscherming en mechanisch erg sterk. De oudere modules zijn gemakkelijk te herstellen. O.a. doordat er bijna geen moeilijke onderdelen gebruikt zijn.
