(Waarschijnlijk) SCSI kabel met een soldeerconnector nodig.

Welke bedoel je met soldeerconnector? (je mag er een uitkiezen... )

Er staan nieuwe fotos in het album. Moge het duidelijkheid verschaffen wat ik bedoel.

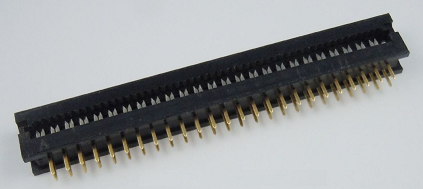

Ah, je bedoelt deze (50 pin male IDC header):

Wat goed van je! Maar hoe maak of koop ik zo'n kabel?

Ik wil kijken volgens mij heb ik nog stukken kabel liggen met connectoren eraan

tegen verzendkosten over te nemen

gr Ad

In een vlaag heb ik geloof ik ook van dat soort 50 pins connectors aangeschaft en nog nooit gebruikt. (edit: alhoewel, de 50 pin male heb ik denk ik niet).

[Bericht gewijzigd door rew op woensdag 17 augustus 2016 08:22:34 (21%)]

een oude scsi kabel opzoeken en je hebt de female stekker met kabel eraan al. de male print header is makkelijker te vinden..

Maar ik meen mij te herinneren, dat je er een tang voor nodig had om zelf zo'n kabel te maken. Zeg maar iets wat de kabel in de connector drukt.

Bankschroef gaat prima, alleen moet je bij deze PCB-variant even een slim hulpstukje fabriceren zodat de bankschroef aan de pin-zijde niet tegen de pinnen maar alleen tegen de connector duwt.

Ik trappel om de juiste onderdelen bij elkaar te sprokkelen! Zeg me waar ik het kan kopen, een bankschroefje heb Ik wel.

https://www.conrad.nl/nl/bkl-electronic-male-connector-rastermaat-127-…

https://www.conrad.nl/nl/te-connectivity-female-header-rastermaat-254-…

https://www.conrad.nl/nl/3m-80-6102-0208-9-lintkabel-rastermaat-127-mm…

edit: met soldeer mannetje..

Het vrouwtje en de lintkabel:ja. Maar dat mannetje...dat lijkt me geen soldeer type connector.

Klopt, jij zoekt een IDC header die je direct op de PCB soldeert. Voorbeeld is de AMP-LATCH van TE, in jouw geval zou dat dan denk ik de 5-216093-0 worden. Uiteraard ook in het gamma van andere fabrikanten.

Een min-of-meer officiële benaming voor deze dingen is transit connector.

Het aandrukken doe ik ook in de bankschroef, met twee stukjes gaatjesprint over de pennetjes om die heel te houden. Wel goed opletten dat-ie recht zit, ze werken maar 1 keer goed.

Op 17 augustus 2016 08:55:09 schreef Jochem:
Bankschroef gaat prima, alleen moet je bij deze PCB-variant even een slim hulpstukje fabriceren zodat de bankschroef aan de pin-zijde niet tegen de pinnen maar alleen tegen de connector duwt.

Of je doet eerst de vrouwelijke, dan stop je t mannetje in t vrouwtje.
Klem stukje er op en persen.

Of je gebruikt 2 female headers aan je kabel.
En monteert een pin header op het printje.
Zo zou ik het doen als ruimte geen probleem is.

https://www.conrad.nl/nl/male-header-standaard-aantal-rijen-2-aantal-p…

Kun je geen pinheader op de print solderen en dan met 2 vrouwtjes verder ?
//Edit Deusjevoo was me voor

Heren, let even op ... ik zie een paar linkjes naar 2.54mm spul
de stekker van de TS heeft GEEN 2.54 mm pitch !

[Bericht gewijzigd door Sine op woensdag 17 augustus 2016 10:09:05 (45%)]

Is die bandkabel op de foto niet gewoon een 1.27 mm pitch dan?

De female connector heeft geen 2,54mm pitch en de bandkabel heeft geen 1,27mm pitch. De pitch is kleiner.

Er is nog een smaak over: alleen de vrouwelijke connector vervangen. Voldoet dan het conrad spul?

...Nee dus. Het is computerspul. Geen printplaat spul.

[Bericht gewijzigd door Nikolai Tesla op woensdag 17 augustus 2016 11:03:03 (13%)]

dubbelpost...excuus

[Bericht gewijzigd door Nikolai Tesla op woensdag 17 augustus 2016 11:02:13 (92%)]

kan je niet gewoon een pinheader solderen en daar dan zo gewoon een 50P kabel met 2 female connectors op klikken?

maar dan de versie van laptopconnectors (kleinere pitch):

bv 2 stukjes van die ide connectors tegen elkaar solderen totdat je 25pinnen hebt. misschien vind je bij deze mannen iets: http://www.cablesonline.com/50pin2lainri.html

6" lang of een goeie 15cm, 2mm pitch, 50pin
http://www.cablesonline.com/6in50pin2lar.html

ze verkopen er zelf die kabel op rol en losse connectoren bij. helaas geen print connectoren, maar dat kun je oplossen met eerst een pinheader te solderen.

http://www.ebay.co.uk/itm/Female-50pin-wire-IDC-IDS-ribbon-cable-Crimp…

Dit is wat ik nodig heb, maar 19,50 verzenkosten is wel heel erg gortig. Hebben we in Europa niet zulk spul te kloop? Of het verre Oosten, met weinig verzendkosten?

fcarpi vindt ook al iets dergelijks, maar ook weer uit de USA en waarschijnlijk rampzalige verzendkosten.

ook dat is waarschijnlijk een 2.54mm connector en is dus niet wat je nodig hebt.

Waarschijnlijk heb je een 1,27mm pitch dat is niet de afstand tussen de aders maar de hartafstand van de pennen, de ader afstand is dubbel zo dicht.

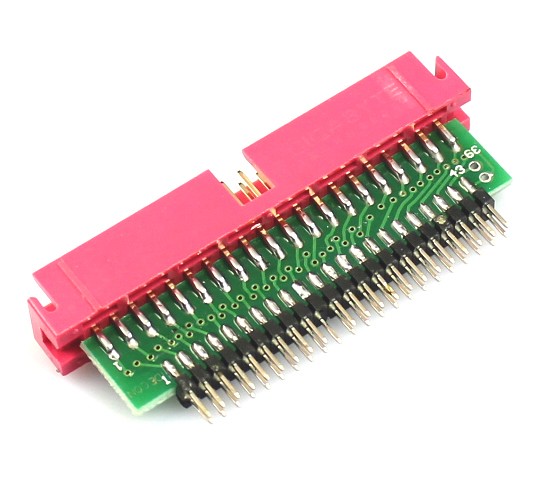

Inderdaad 2mm, dat is de standaard pitch voor laptop drives zoals die gebruikt worden in die player. En er bestaat inderdaad een 50 polige gecombineerde IDE + voedingskabel in die uitvoering.

Ik heb hier een kabeltje liggen 50pol met 2 vrouwtjes er aan, 16cm lang.

mini IDC connector is die met de kleine pitch.
ze bestaan dus, nu kan je daarop gaan zoeken (mini idc 2mm 50p)

alibaba heeft ze ook https://www.alibaba.com/product-detail/50-Pin-Mini-IDC-2-0mm_604914008…

10€ met 4.5€ verzending: http://www.ebay.com/itm/CablesOnline-6-inch-50-Pin-Mini-IDC-2-0mm-Lapt…
