Functie Generator Elektuur uit 1984

Sine

Moderator

Ik heb zo even geen schema in de buurt ...

Maar als pen 13 open is staat er op pen 2 een driehoek, als pen 13 en 14 via een weerstand met elkaar worden verbonden komt er een sinus uit.

-edit-

pen nummers zijn van de 2206 uiteraard.

[Bericht gewijzigd door Sine op woensdag 27 juni 2007 23:53:40

Henry S. en Sine hebben inmiddels het schema in de mailbox ontvangen. dat praat wat makkelijker.

Ik vermoed dat T1 (BS170) kapot is. Als ik drain en de source overbrug heb ik wel een sinus, en dan kan ik wel de golfvorm afregelen met P4.

Straks even een nieuwe halen.

Henry S.

Moderator

Ik heb het orginele artikel ;)
Het moet T1 wel zijn.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

prachtige sinusen !

het was inderdaad T1

en nu weer verder bouwen.

Ik heb even mijn oude generator opgegraven. Helemaal origineel Elektuur met kastje en frontplaat.

http://www.sardogs.nl/cad/sweep.jpg

Na het inschakelen deed hij het wel maar er zat een hoogfrekwent oscillatie over de sinus. Na een klap op de bovenkant van het kastje kwam er toch nog een mooie 20kHz sinus uit. Ik denk dat alle kontakten wel een beetje geoxideerd zijn.

Nog even een klein vraagje: Ik ben bezig met enkele aanpassingen. (nieuwe draaischakelaars, bijplaatsen ruisgenerator).
Er was een 7915 afgebroken waardoor ik moest proefdraaien op de labvoeding. nu blijkt dat het ding op beide voedingslijnen rond de 80 mA. trekt.
op zich geen punt. het valt mij op dat er wel een koelplaat
geadviseerd wordt voor de spanningsregelaars.
maar als hij zo weinig verbruikt heeft hij toch geen koeling nodig ?
Ik vraag dit om dat ik tot op heden een koelplaatje heb gebruikt wat vrij lastig te monteren is, en het is een stuk praktischer om deze weg te laten.

Jeroen

Moderator

Als je aan de uitgang ( 50 Ω ) stroom gaat trekken, gaat het stroomverbruik omhoog. Daarom zal er geadviseerd worden om koelplaatjes te gebruiken.

Wil iemand mij misschien het artikel toesturen?
Heb laatst window'ser opnieuw opgezet en ben nu alles kwijt vandaar..

Heb dat printje hier ook liggen maar kan er niks mee,
Waar kan ik nu precies de sinusen e.d. op meten? (welke uitgangen)

[Bericht gewijzigd door Technojunk op donderdag 27 december 2007 15:56:26 (23%)

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje
echtepino

Golden Member

Look in your mailbox... tis wel 2,5 MB hoop dat je msn box dat aankan.
Staat zometeen ook hier, let op, deze pdf is 14 MB:
http://www.xs4all.nl/~ketel/ham/84111NL.pdf

Word lid van de Benelux DX Club

Mmm.. als ik de print opnieuw wil maken wil dit niet..
Beetje wzazige scan..

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Op 27 december 2007 15:38:16 schreef Jeroen:
Als je aan de uitgang ( 50 Ω ) stroom gaat trekken, gaat het stroomverbruik omhoog. Daarom zal er geadviseerd worden om koelplaatjes te gebruiken.

Daar heb ik niet aan gedacht.
Ik heb het stroomverbruik gemeten terwijl hij op de scoop aangesloten stond. waarschijnlijk is dat niet zo'n zware belasting voor de uitgangsstrap ?
Ik denk maar dat ik een nieuw koelplaatje maak.

Henry S.

Moderator

Op 27 december 2007 17:49:51 schreef echtepino:
Look in your mailbox... tis wel 2,5 MB hoop dat je msn box dat aankan.
Staat zometeen ook hier, let op, deze pdf is 14 MB:
http://www.xs4all.nl/~ketel/ham/84111NL.pdf

Hij is ook bij Elektor gratis te downloaden:
http://www.elektor.nl/artikelen-als-pdf/2007/maart/golvenmakers.80874.…

Op 27 december 2007 18:15:46 schreef Technojunk:
Mmm.. als ik de print opnieuw wil maken wil dit niet..
Beetje wzazige scan..

In een fotobewerkprogramma wat spelen met helderheid en contrast.

Op 27 december 2007 18:31:43 schreef Knustelsmurf:
Ik heb het stroomverbruik gemeten terwijl hij op de scoop aangesloten stond. waarschijnlijk is dat niet zo'n zware belasting voor de uitgangsstrap ?

Minimaal 1M? ;)

[Bericht gewijzigd door Henry S. op donderdag 27 december 2007 18:34:24 (17%)

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Welke functiegenerator adviseren jullie mij eigenlijk?
Ik wil er 1 gaan bouwen, heb al 1 gezien deze: http://www.elektor.nl/artikelen-als-pdf/1998/juli/goedkope-functiegene…

Is dit wat? Of kan ik beter een andere ontwerp zoeken? Zo ja wat?

Of moet ik hier zelf even een toppic over starten?

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje
Henry S.

Moderator

Maak daarvoor zelf een topic aan.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
echtepino

Golden Member

Op 27 december 2007 18:15:46 schreef Technojunk:
Mmm.. als ik de print opnieuw wil maken wil dit niet..
Beetje wzazige scan..

Mijn eigen scan die ik je heb gemaild is stukken beter en echt scherper, maar of dat voldoende is....
Heb hem ook ff online gezet:
http://www.xs4all.nl/~ketel/ham/4.jpg

Word lid van de Benelux DX Club

Zoals gevraagd enkele foto's :
http://img239.imageshack.us/img239/497/rimg0030ct4.jpg

http://img239.imageshack.us/img239/515/rimg0031zs6.jpg

http://img255.imageshack.us/img255/3509/rimg0032pb3.jpg

De achterkant met VCO ingang :
http://img239.imageshack.us/img239/4876/rimg0033kb2.jpg

En de binnenkant met de Velleman Ruisgenerator
http://img255.imageshack.us/img255/1640/rimg0038ne5.jpg
De ruisgenerator heb ik erbij gezet omdat ik nog wel eens met actieve scheidings filters zit te prutsen, en wil eens experimenteren met een spectrum analyzer programma op de PC.

Henry S.

Moderator

Mooi kastje!
Maar vind je het zonder schaalverdeling niet wat lastig?

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Ja, dat is vrij lastig. maar 9 van de 10 keer staat hij op een frequentie van tussen de 500 en 1000 Hertz in gesteld

Geen nood, een frequentie meter is onderweg
Deze : http://alternatezone.com/electronics/freq.htm
is in aanbouw op een eurokaart. zal waarschijnlijk over een paar weken klaar zijn.

Henry S.

Moderator

Ja, dat zal schelen, simpele doeltreffende teller. Ik heb zelf nog zoiets liggen met 4511's en '190's, werkt goed.

Ik heb mijn exemplaar even open voor onderhoud, kraak in de potjes.

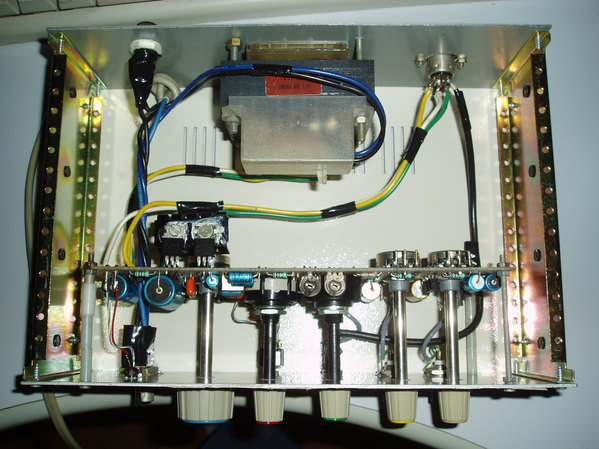

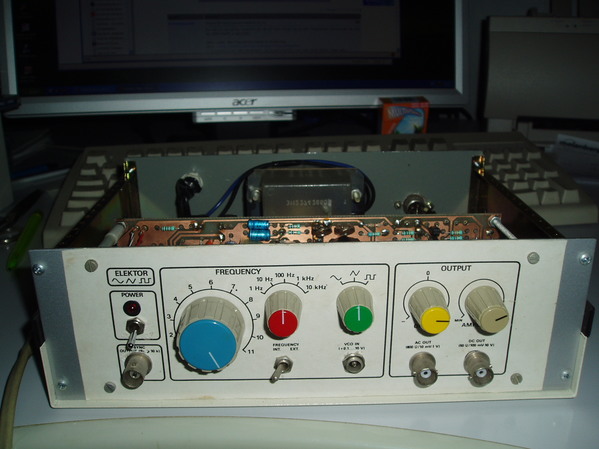

http://www.uploadarchief.net/files/download/elektuur%20fg1.jpg
http://www.uploadarchief.net/files/download/elektuur%20fg2.jpg

Zal de koelplaat ook wat vergroten :o. Er zit ook een BNC los.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Knutsel, nee, ik heb geen PDF'jes..
Ik heb hem zelf ingescand.. ik zal morgen wel even kijken..

Kastje ziet er goed uit! Als je mijn frontpaneel moet zul je wel alles weer moeten verbouwen!

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje
echtepino

Golden Member

Op 8 januari 2008 01:56:17 schreef Henry S.:
Ja, dat zal schelen, simpele doeltreffende teller. Ik heb zelf nog zoiets liggen met 4511's en '190's, werkt goed.
Ik heb mijn exemplaar even open voor onderhoud, kraak in de potjes.

Neen ik zei: de blauwe knop op 8 en de rode op 100, dan schakel je met de groene knop op die driehoekjes en draai je langzaam de gele knop met de klok mee tot je iets hoort.
:-)

Word lid van de Benelux DX Club

Lekkere frisse kleurtjes!, Henry.
Ik vind aleen dat plakband een beetje vies, Vaak laat na een paar jaar de lijm los en dan wordt het een plakzooi.

Henry S.

Moderator

Na een paar jaar... Deze tape komt uit het leger, en dat was 1991. ;) Deze tape blijft wel zitten.

Tja, de kleurtjes :P

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Jij bent hier ook altijd he, hoef jij niet te slapen of naar je werk toe?
