In dit artikel, dat vroeger onder Elektronica-Info stond, kun je de aansluitingen van transistoren, diverse IC's, de RS232-poort en de SCART-stekker vinden.

Transistoren

De transistoren zijn van onderaf gezien.

Let op: de aansluitingen kunnen per type transistor afwijken. Controleer altijd even de datasheet.

TO-18

TO-5

TO-92

TO-126

TO-220

TO-218

TO-3

NPN/PNP

IC's

LM 741

Het IC LM 741 is een veelgebruikt en veelzijdig IC. Het is een opamp, d.w.z. een versterker met twee ingangen. Het IC is te gebruiken als comperator, klokgenerator, toonregeling, versterking, enz. Ook te verkrijgen als µA 741.

LM 741

  1. Offsetcompensatie
  2. Miningang
  3. Plusingang
  4. Voedingsspanning negatief
  5. Offsetcompensatie
  6. Uitgang
  7. Voedingsspanning positief
  8. Niet aangesloten

LM 747

Het IC LM 747 is eigenlijk een dubbelverpakking van de LM 741. Twee voor de prijs van één.

LM 747

  1. Miningang 1
  2. Plusingang 1
  3. Niet aangesloten
  4. Voedingspanning negatief
  5. Niet aangesloten
  6. Miningang 2
  7. Plusingang 2
  8. Niet aangesloten
  9. Voedingsspanning positief 1
  10. Uitgang 2
  11. Niet aangesloten
  12. Uitgang 1
  13. Voedingspanning positief 2
  14. Niet aangesloten

NE 555

Het IC NE 555 is ook een zeer veelzijdig IC. Het kan gebruikt worden als timer, klokgenerator, signaalgenerator, enzovoort. Uitgangsstroom maximaal 200 mA.

NE 555

  1. Massa (ground)
  2. Trigger
  3. Uitgang (output)
  4. Reset
  5. Stuurspanning (control voltage)
  6. Schakeldrempel (threshold)
  7. Ontlading (discharge)
  8. Voedingspanning positief

SCART-stekker

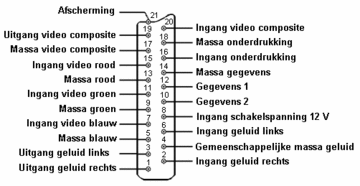

Hier zie je de aansluitingen van een SCART-stekker. De aansluitingen zijn vanaf de soldeerkant van de stekker.

SCART-stekker

Aansluitingen RS232

Hier zijn de aansluitingen van de RS232 poort van de computer (seriële poort). De aansluitingen zijn gezien vanaf de buitenkant.

DB25

Aansluitingen DB25

Pin Signaal Afkorting
1 Shield/protective ground -
2 Transmitted data TD
3 Received data RD
4 Request to send RTS
5 Clear to send CTS
6 Data set ready DSR
7 Signal ground/common return SGND
8 Received line signal detector DCD
9 Test voltage +Vdc +V
10 Test voltage -Vdc -V
11 Niet verbonden -
12 Secundary DCD SDCD
13 Secundary CTS SCTS
14 Secundary TD STD
15 Transmitted sig. element timing -
16 Secondary RD SRD
17 Received signal element timing -
18 Local loopback LL
19 Secondary RTS SRTS
20 Data terminal ready DTR
21 Remote LL/Sig. Quality detect. RL/SQ
22 Ring indicator RI
23 Data signal rate selector CH/CI
24 Transmit signal element timing -
25 Test mode -

DB9

Aansluitingen DB9

Pin Signaal Afkorting
1 Data carrier detect DCD
2 Received data RD
3 Transmitted data TD
4 Data terminal ready DTR
5 Signal ground SGND
6 Data set ready DSR
7 Request to send RTS
8 Clear to send CTS
9 Ring indicator RI

Omzetting 9 pins naar 25 pins

DB9 DB25
1 8
2 3
3 2
4 20
5 7
6 6
7 4
8 5
9 22
