Ja, zelfde bron, alleen een "tikkie" duurder dan die andere. En het is er maar 1. Het schijnt dat die VFD zeer veel licht moet kunnen uitstralen. Is er een manier om te bepalen tot hoever ik mag gaan? Algemene U/I curve voor VFD's?

Ik zal ze even beschijnen met UV. Kijken of ik ergens die UV LEDs kan vinden.

Wilde je er trouwens nog 1 ruilen? Deze hebben maar 3 RGB pixels dus komt er een 3x1W RGB LED bij. ;)

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!
Tidak Ada

Golden Member

Ja, nog steeds, maar voor die ene pixel minder hoef je je geen zorgen te maken ;) Het gaat mij alleen om het VFD display.
Mocht je nog zo'n display om te ruilen hebben, dan kan ik misschien een leuke deal met iemand voor je maken. Ik moet die vent toch eens wat meer in de gaten gaan houden >:)

Heb je ook die grote 7-segment dispalys gezien bij die verkoper? Bijna zo groot als een colablikje.

Die Ruskies hebben heel wat rare VFD's gemaakt.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com
free_electron

Silicon Member

Op 21 oktober 2010 19:05:45 schreef maartenbakker:
Het klinkt misschien dom, maar weet je heel zeker dat het geen LM13700N is?

ach dual norton amplifiers ...

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM

Op 21 oktober 2010 21:11:00 schreef Tidak Ada:
Ja, nog steeds, maar voor die ene pixel minder hoef je je geen zorgen te maken ;) Het gaat mij alleen om het VFD display.
Mocht je nog zo'n display om te ruilen hebben, dan kan ik misschien een leuke deal met iemand voor je maken. Ik moet die vent toch eens wat meer in de gaten gaan houden >:)

Heb je ook die grote 7-segment dispalys gezien bij die verkoper? Bijna zo groot als een colablikje.

Die Ruskies hebben heel wat rare VFD's gemaakt.

Leuk! Mail me maar even, ik wil er best nog een ruilen!

Die grote 7-segment en matrix displays vind ik erg mooi, alleen heb ik er momenteel geen geld voor. Vind ze behoorlijk aan de prijs.

EDIT: Ik heb die fosfors eens belicht met UV. Dat ding is waarschijnlijk ook RGB! Wel worden er 3 andere fosfors gebruikt dan bij die met die kleurtjes ervoor. Groen licht heel fel op in UV en licht een paar seconden na, rood en blauw lichten bijna niet op, alleen in het donker is de nalichting zichtbaar.

[Bericht gewijzigd door Benadski op 22 oktober 2010 11:12:42 (17%)]

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!
Tidak Ada

Golden Member

Ik heb je al een mail getuurd met adres. Heb je dat gekregen?

Dat zouden dan 7 pixels zijn (ik tel 21 segmenten).
Heb nog gekeken in 's-mans eBay-toko'tje, maar zie dat display niet meer... Had hij blijkbaar maar eentje van.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com

Op 21 oktober 2010 19:05:45 schreef maartenbakker:
Het klinkt misschien dom, maar weet je heel zeker dat het geen LM13700N is?

Dat klinkt niet dom. Wat misschien wel een beetje dom is, is dat ik 'm inderdaad verkeerd heb afgelezen :) 't is een LM13700N.

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.

7 pixels klopt ja! Of ie 'm niet meer heeft weet ik niet. Die andere stonden ook niet aangeboden, ik heb er naar gevraagd en toen heeft ie ze erbij gezet. Dit was de aanbieding

E-mail ontvangen en beantwoord!

[Bericht gewijzigd door Benadski op 22 oktober 2010 14:19:44 (20%)]

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!

Iemand enig idee wat dit precies is? Wat ik weet is dat het uit een oude bewegingssensor komt, maar wellicht kunnen jullie ermeer over vertellen? Wat voor vermogen komt doorgaans uit zo'n trechter? Is het raadzaam om zo'n ding opnieuw te gebruiken? nadelen?

Ik wil hem nl misschien gaan gebruiken icm een camerabewakingssyteem om te detecteren of er iemand op de inrit loopt.

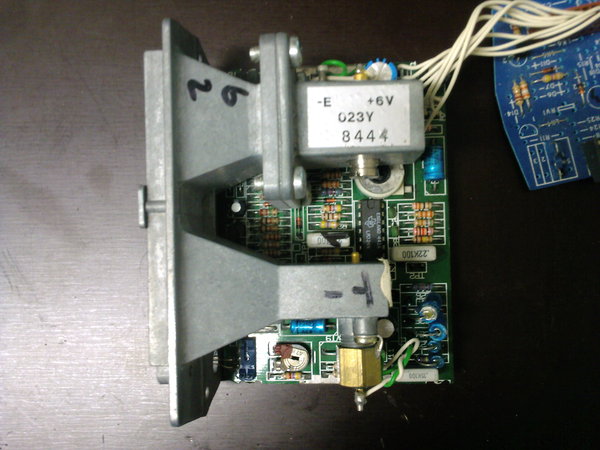

http://www.uploadarchief.net/files/download/top%20radar.jpg

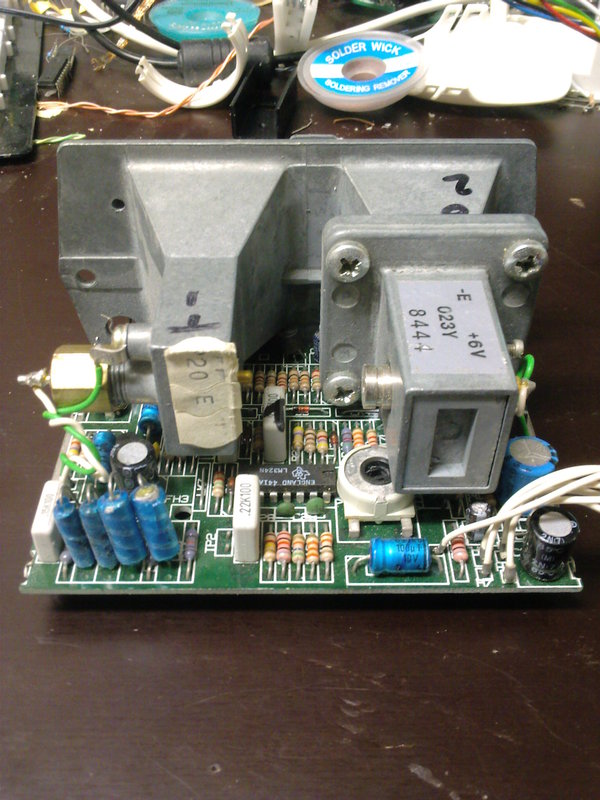

http://www.uploadarchief.net/files/download/rear%20radar.jpg

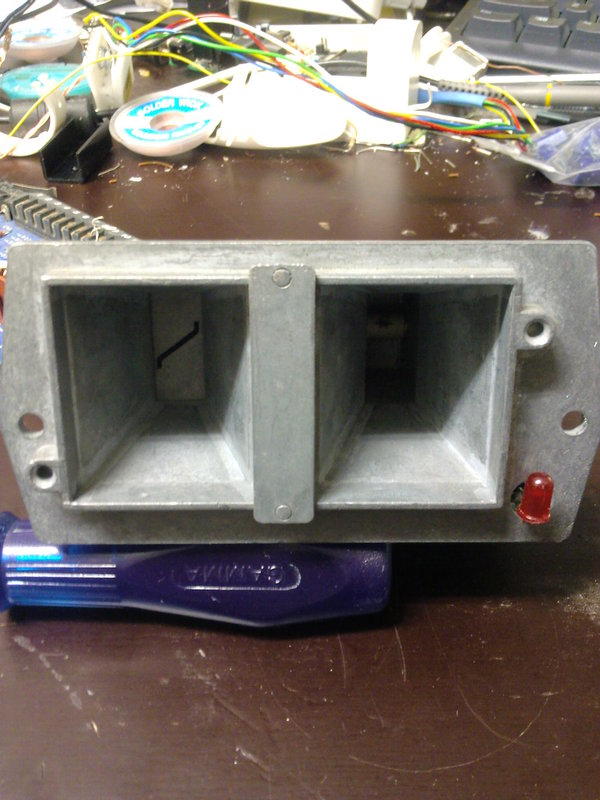

http://www.uploadarchief.net/files/download/front%20radar.jpg

Ziet eruit als een ultrasoon zender/ontvanger.

Dat is een doppler-radar sensor.
Je kunt die best gebruiken, maar dat hangt een beetje van de toepassing af.
Het "nadeel" is dat deze sensor op ALLE beweging reageert. Daarom worden ze meestal samen met een PIR (Passief InfraRood) sensor gebruikt. De PIR detecteert beweging van warme objecten die langs komen, de doppler-radar detecteert daarnaast alle beweging.

Inbrekers met hitteschild dus ook >:)

"Of all the things I've lost I miss my mind the most"

Zo,n doppler moduul zat er ook in mijn radar detector destijds .

Heb ik later maar gesloopt mocht toch niet meer gebruikt worden .

Wel handig kun je meteen zien of de mensen te hard de tuin in lopen .:P

Niet storen a.u.b ben al gestoord genoeg!

Waarom mogen ze niet meer gebruikt worden eigenlijk?

Jochem

Golden Member

Gebruik van radardetectors op de openbare weg bij wet verboden. Iets met belemmering van de opsporing ofzo. Tsk.

Maar voor jouw toepassing dus geen enkel probleem, laat dat duidelijk zijn.

Heb geduld: alle dingen zijn moeilijk voordat ze gemakkelijk worden.
Tidak Ada

Golden Member

Niet aan de openbare weg dus, wordt dus moeilijk aan de voordeur!! >:) ;)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com

gewoon doen, maar dan wel met een paar bouwlampen en een sirene http://www.circuitsonline.net/images/smilies/devil.gif

ikzelf zit nog met twee onbekende compomenten.
Misschien dat iemand mij hiermee kan helpen?

1e component is een component van Vishay General Semiconductor.
Hieronder een schematische weergave van het de tekst op het component.

c code:


       /------\
       |      |
     |----------|
     |          |
     |          |
     |   CT     |
     |          |
     |   57     |
     |          |
     |----------|
       |      |
       \------/

Over het tweede component is een stuk minder bekend. Het enigste wat ik heb weten te achter halen is dat het een component is met 5 pins, uitvoering lijkt op SOT-23-5. Op het component staat de tekst: 5J0E.

Mijn vermoeden gaat uit naar een low voltage detector.

Wie o wie kan me helpen?

Meten is weten en proberen is leren!
Jochem

Golden Member

Foto's kunnen je helpen.

Die eerste niet "gewoon" een diode?

Heb geduld: alle dingen zijn moeilijk voordat ze gemakkelijk worden.
Tidak Ada

Golden Member

Ik heb al een tijdje een lamp uit een oude SHARP fax liggen.
De FAX was overleden en in heb hem gesloopt. o.a. de lamp heb ik bewaard vanwege de mooie groene kleur licht die hij afgeeft.
Het lijkt een ccfl buisje te zijn, maar dat weet ik niet zeker, vanwege een aantal verschillen in de aansluitingen.

Hie volgen wat foto's:

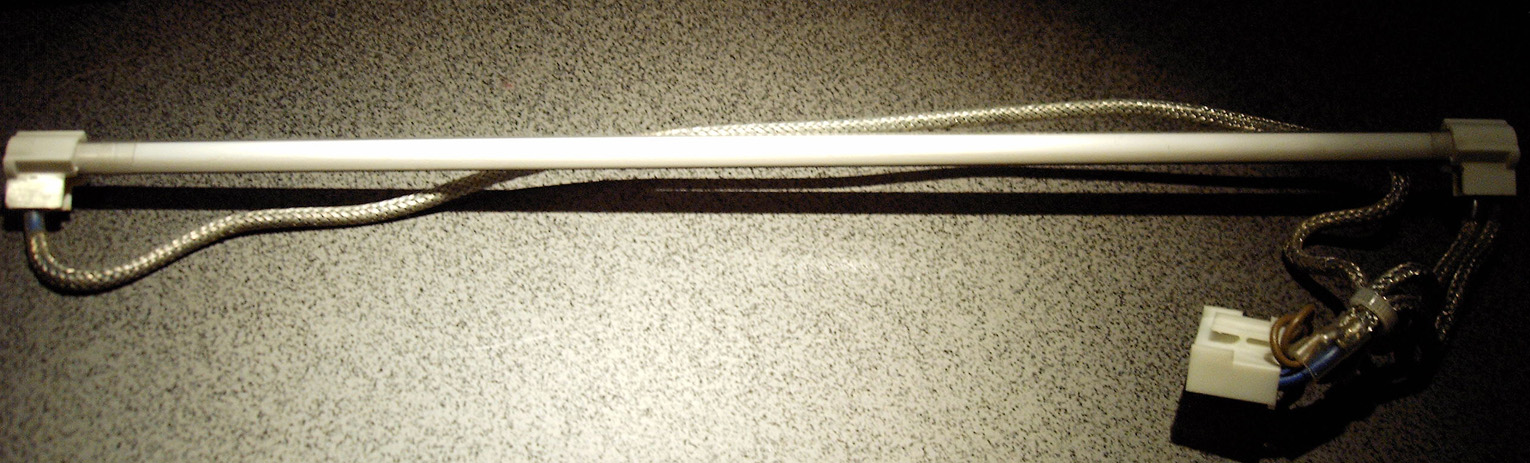

De lamp zelf:

http://www.uploadarchief.net/files/download/faxlamp.jpg

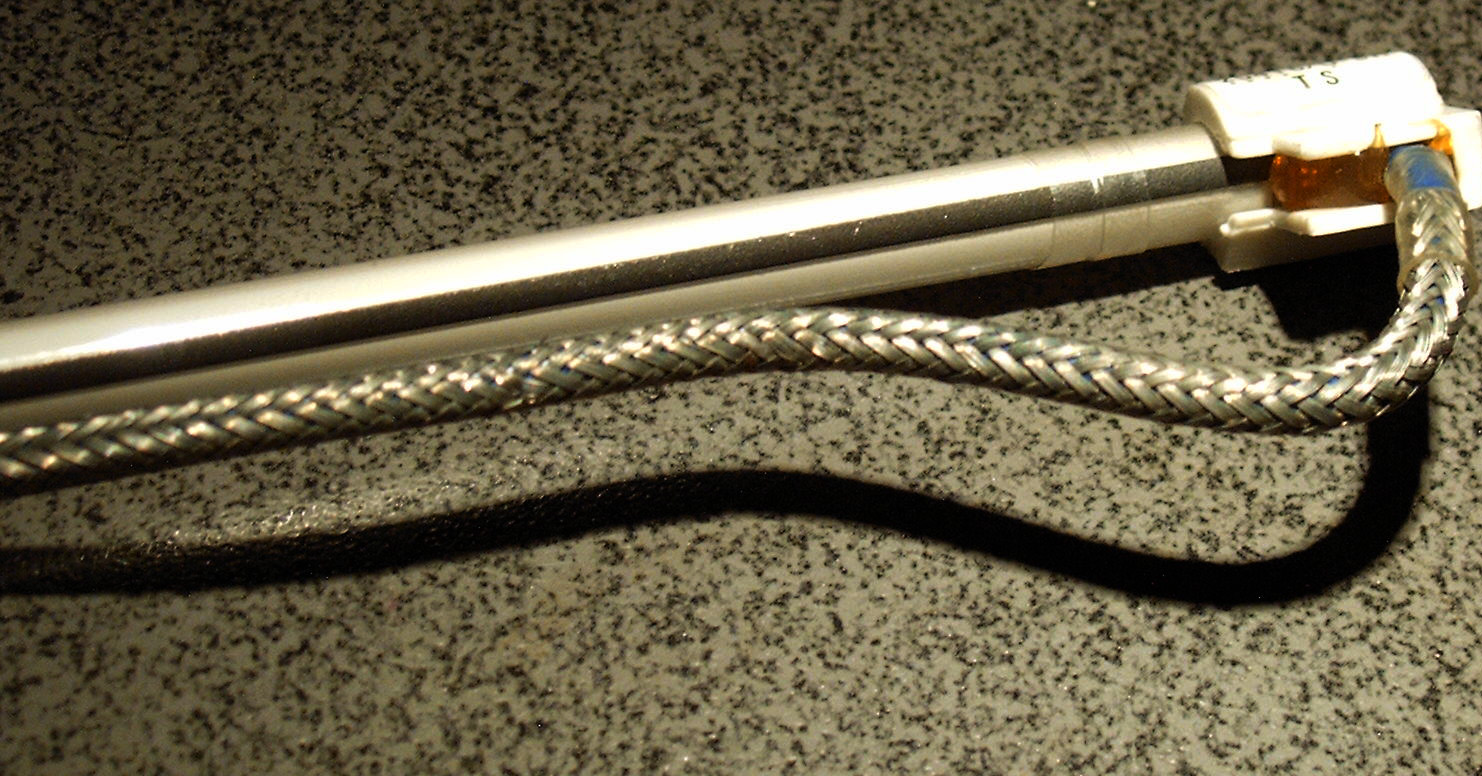

Ontstekingshulpelektrode

http://www.uploadarchief.net/files/download/faxlamp_onsteekelektr.jpg

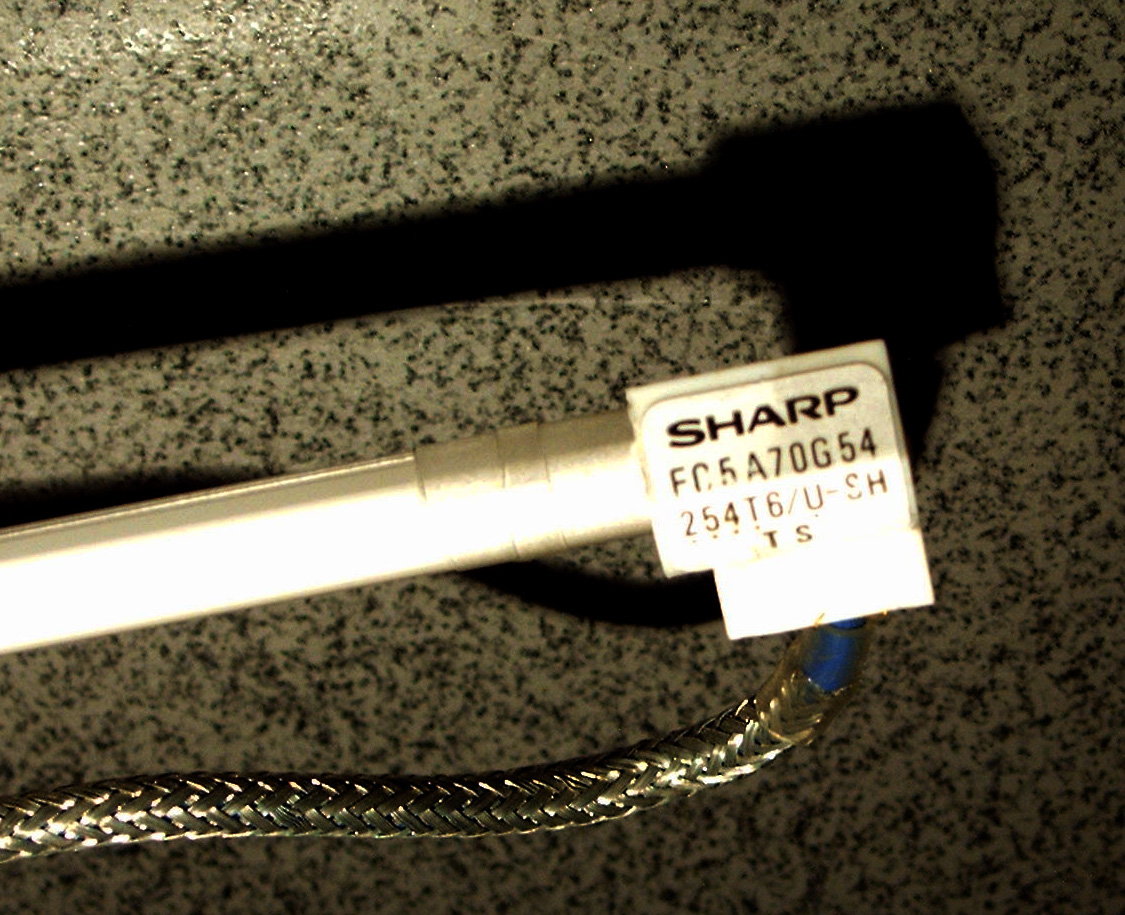

SHARP-nummer op de lamp

http://www.uploadarchief.net/files/download/faxlampnummer.jpg

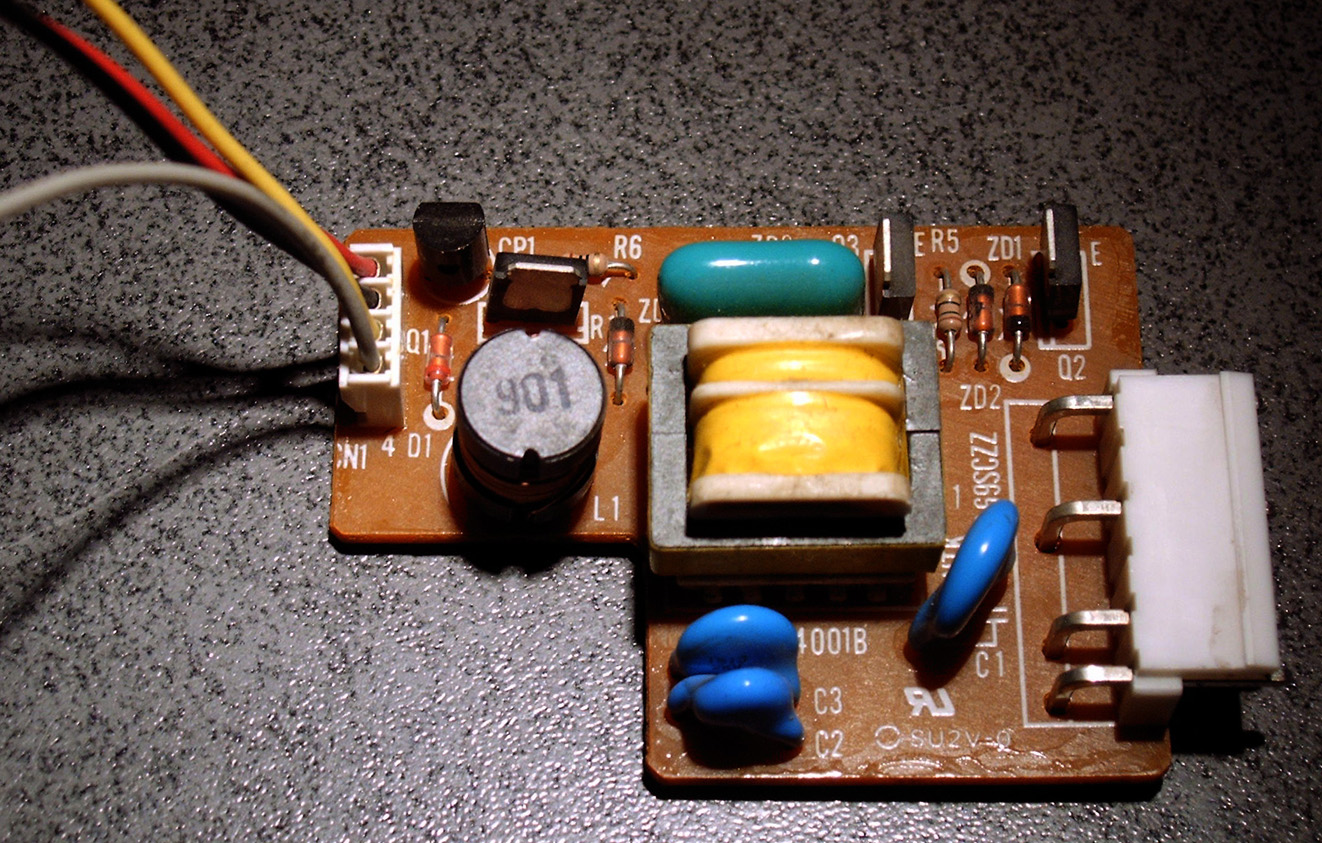

De voeding.

Let op er zitten 4 draden aan. De grijze zat aan het chassis van de FAX verbonden (Randaarde) en staat in verbinding met de afschermingen van de draden naar de lamp.
Verder rood, geel en zwart.

Naar de lamp gaan ook 4 draden:

  • De al genoemde grijze voor massa en aarde,
  • twee naar de uiteinden en
  • één naar de hulpelektrode

http://www.uploadarchief.net/files/download/faxlampvoeding-1.jpg

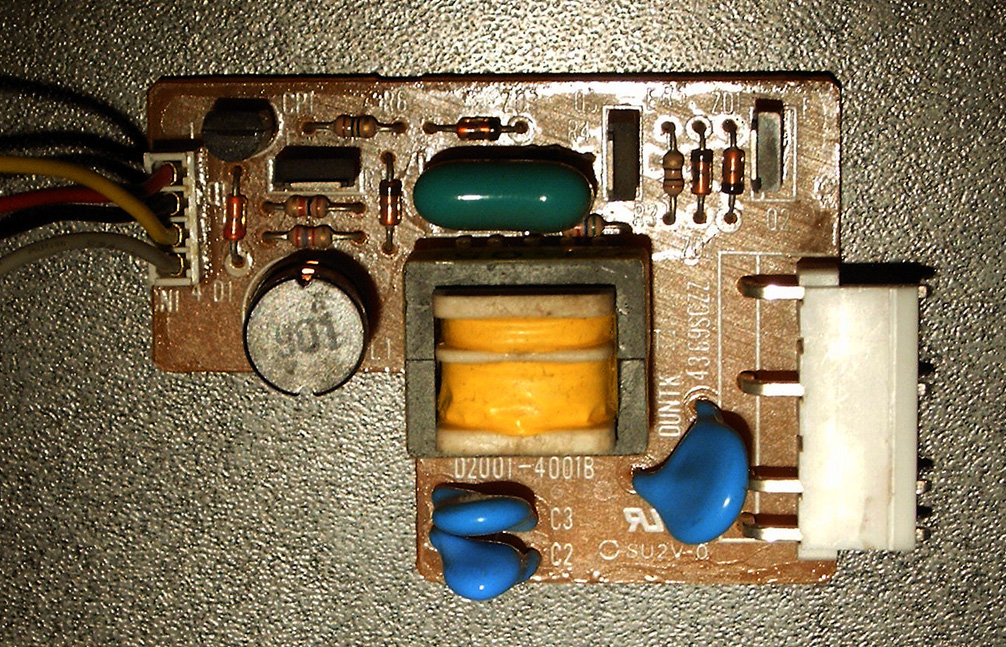

Hier staan de nummers op de print duidelijk zichtbaar

http://www.uploadarchief.net/files/download/faxlampvoeding-2.jpg

Verder is de lamp niet geheel bekleed met fosfor, net zoals vroeger(?) een TL-F (bestaan die nog??)

Wie-o-wie weet hoe ik dit ding moet aansluiten. Voedingsspanningen !!
Alle foto's zijn klikbaar

[Bericht gewijzigd door Henry S. op 29 oktober 2010 20:31:46 (2%)]

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com
maartenbakker

Golden Member

Het is duidelijk een CCFL met bijbehorende inverter. Je zal dus op het printplaatje moeten uitvogelen waar de 4 ingangsdraden heen gaan. Massa is simpel, er zal ook een voedingsspanning zijn (misschien wel of niet rood) en 1 of twee schakelsignalen wellicht. Het printje lijkt simpel genoeg voor reverse engineering, dus je kan pen en papier er alvast bij pakken ;)

Alternatief is dat je het typenummer van de fax nog hebt en zo misschien simpel aan een schema kan komen.

AANVULLING: typenummer zal FO210D1 zijn.

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Heb hier voor me twee doosjes met nieuwe power torren van TFK, model S417T. Kan hier echter geen datasheet van vinden. Iemand enig idee ?

TFK
S 417 T
8309

Het zit in een TO3 behuizing.

Dominic

http://www.turbosquid.com/3d-models/power-transistor-3d-max/331632 (alleen 3D model, geen datasheet).

[Bericht gewijzigd door rew op 9 november 2010 09:15:12 (21%)]

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Tsja maar ook daar verder geen datasheet. Het 3D model is inderdaad van de tor die ik hier heb liggen.

Verder ben ik nog wat oude logica tegen gekomen tijdens het opruimen op het werk :

http://img80.imageshack.us/img80/3350/dscf2431o.th.jpg

Klik op plaatje voor een vergroting.
Van links naar rechts , boven naar beneden :

uA723C ; Precision Voltage Regulator
ITT 492 ; ???? Fabrikant ITT
902459 ; Vroege T-T Logica ? Fabrikant Fairchild (wk47 1969 en wk05 1970)
9094DC ; DTM Logic Dual J-K Flip-Flop - Fabrikant Fairchild
9002DC ; TTL 9000 Series Quad 2 input NAND - Fabrikant Fairchild
FCL101 ; DTL 2 input NAND - Maart 1969 (een zelfs uit December 1968)
OQ0065 ; ???? Fabrikant Onbekend
4511PC ; CMOS BCD -> 7 Segment decoder - Fairchild
95159 ; Vroege D-T Logica ? Fabrikant Fairchild
9368PC ; BCD -> 7 Segment Decoder - Fairchild

Iemand nog aanvullingen op de onbekende ic's ? :)

Dominic

Tidak Ada

Golden Member

Die 95159 Zou wel eens een ECL circuit kunnen zijn. Ik kan alleen geen data vinden.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com
maartenbakker

Golden Member

De OQ0065 zal van Philips zijn, experimenteel type, custom type of kleine serie (nadat de O serie voor transistors en diodes is afgeschaft, werd ze daar nog voor doorgebruikt). Mogelijk gebruikt in meetapparatuur. Goed bewaren!

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Op 8 november 2010 20:16:19 schreef Dominic:
Heb hier voor me twee doosjes met nieuwe power torren van TFK, model S417T. Kan hier echter geen datasheet van vinden. Iemand enig idee ?

TFK
S 417 T
8309

Het zit in een TO3 behuizing.

Dominic

BU207 wordt als vervanger opgegeven.
Misschien heb je daar wat aan.

I'm not a complete idiot -- Some parts are just missing.
