test probes

Wat voor testprobes? (Multimetersnoer, scoopsnoer, iets anders?)
En de maat hangt natuurlijk van de componenten af. Op 'lompe' onderdelen als een 0603 past prima een normale multimeter, op iets met 0.4mm pitch niet...

Ik gebruik graag deze tips:https://www.conrad-electronic.co.uk/ce/en/product/104400/Test-probe---…
Ligt prettig in de hand en je komt dicht bij de componenten, wat de nauwkeurigheid ten goede komt.
Vergen wel een snoer met 0,64mm socket.

Verder deze,kunnen op de meeste bestaande meet probes gestoken worden.https://www.conrad.nl/p/probe-set-cat-ii-300-v-fluke-calibration-884x-…
Je pennen worden daardoor wel een stuk langer, wat soms wat onhandig is.

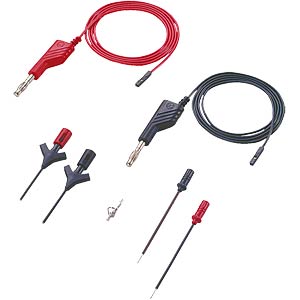

Ik gebruik deze
https://www.reichelt.de/smd-micro-testmiddel-set-0-64mm-7-delig-pms-0-…

Voor multimeter

Ik heb de Keysight U1168B set ooit gekocht, daar zitten behoorlijk scherpe naalden in die ik graag in SMD prik. Tevens ook kleine grabbertjes, maar die zijn kwetsbaar.
Voor hogere frequenties heb ik een "1:10" BNC met twee pogo pins (China) en een 450 ohm 0805 R er direct aan gesoldeerd. De compensatie is niet helemaal goed maar het werkt voor mij goed genoeg.

Ik kocht ooit een Brymen BM235 bij Dave Jones van EEVBlog, en daar zat een setje BM10A testprobes bij die best goed bevallen. Ze zijn voor een bescheiden bedrag te krijgen bij TME: link.

je zou ook ouderwetse (dus geen disposable) Lüer injectienaalden op banaanstekrs kunnen schuiven. Dun krimpkousje over de naalden dikkere kous over de nippel om d zaak te isoleren.
D getoonde naalden zijn 0,8mm, maar die zijn ook dunner te krijgen.
Misschien heeft BACO die nog liggen....

Op 11 augustus 2018 16:42:45 schreef Brainbox:

Verder deze,kunnen op de meeste bestaande meet probes gestoken worden.https://www.conrad.nl/p/probe-set-cat-ii-300-v-fluke-calibration-884x-…
Je pennen worden daardoor wel een stuk langer, wat soms wat onhandig is.

Daarom bestaan de fijne prikpennen ook als complete probes, Fluke TL 40.
Je bepaalt zelf hoelang ze zijn (uitschuifbaar) Iets duurder, maar dat vergeet je snel eens je ze gebruikt. en eens je deze gewoon bent gebruik je geen andere meer...

Bedankt voor jullie reacties
Ik heb ondertussen deze besteld

https://www.ebay.com/p/Needle-Tipped-Tip-Multimeter-Probes-1000v-20a-T…

Op 13 augustus 2018 07:49:41 schreef Vinifera:
https://www.ebay.com/p/Needle-Tipped-Tip-Multimeter-Probes-1000v-20a-T…

Zijn niet verkeerd. Die gebruik ik ook.

"ultra-soft PVC silicone line"?

PVC met extra weekmaker

Is dit een probleem die PVC met extra weekmaker voor het meten ?

Nee, zolang je het niet tegen een soldeerbout houdt.
Het probleem zit meestal van binnen, gebrek aan een goede dikke kern van koperdraad.
Het voordeel van siliconen is de soepelheid. Het nadeel van soepelheid is dat je de kern mechanisch meer belast. Maar ik ben misschien te lomp. Ik had mijn Brymen na een maand kapot net bovenin aan in de probe onder de trek ontlasting, Een paar pomonas mini probes met scherpe vervangbare punten hield het iets van 2 maanden vol en weer de zwarte onder de trekontlasting. De set van Agilent hield het een paar jaar vol, een heel dikke kern met veel strands, en een soort zwart (smeer)spul erin. De eerste breuk was ook in de zwarte maar nu de DMM kant.
Ik heb 2 Fluke sets met gewoon PVC, niet kapot te krijgen.

Ik gebruik nu de Keithley Model 1756 Standard Test
Lead Kit. Mega scherp en een heel lage weerstand. Echt heel fijne probe-set
Maar wat duurder (Daar kun je > 20 van jou sets voor kopen)

De levensduur zou mee kunnen vallen maar meet vooral regelmatig de weerstand, een goede set zit ruim onder de 0,1 ohm (de Keithley rond de 0,01 ohm) Die China crap kan zomaar meer dan 1 ohm zijn. Check ook de continuity, ik heb het alleen op Youtube gezien, nooit zelf geprobeerd want ik heb geen slechte probe-sets, een beroerde continuity test dank zijn probes met te hoge weerstand.

Op 13 augustus 2018 14:34:36 schreef fred101:
[...]Die China crap kan zomaar meer dan 1 ohm zijn. Check ook de continuity, ik heb het alleen op Youtube gezien, nooit zelf geprobeerd want ik heb geen slechte probe-sets, een beroerde continuity test dank zijn probes met te hoge weerstand.

Ja, dat had ik laatst ook met een set die samen 1,4Ω bleek:

En nee, het is geen los contactje, de draden waren echt zo dun:

Persoonlijk vind ik dat siliconen leuk omdat het niet smelt, maar het is zo "plakkerig" dat ik er regelmatig dingen mee omver trek. Ik heb nu "week" 0.75mm² PVC draad van Conrad met heel fijne koperstrengen dat ik eigenlijk fijner vind, maar waar geen testprobes aan zitten.

Dat soort test- en meetsnoertjes heb ik ook gehad.

• De koperdraadjes zijn veel te dun
• en de bevestiging aan het krokodillebekje deugt van geen kant

10 Ω per testsnoertje van 30cm was het gemiddelde.

Solderen van de draadjes aan de krokodillebekjes gaf al een enorme verbetering.

Sindsdien gebruik ik alleen nog meetsnoeren, klemmen en testpennen van Hirschmann.

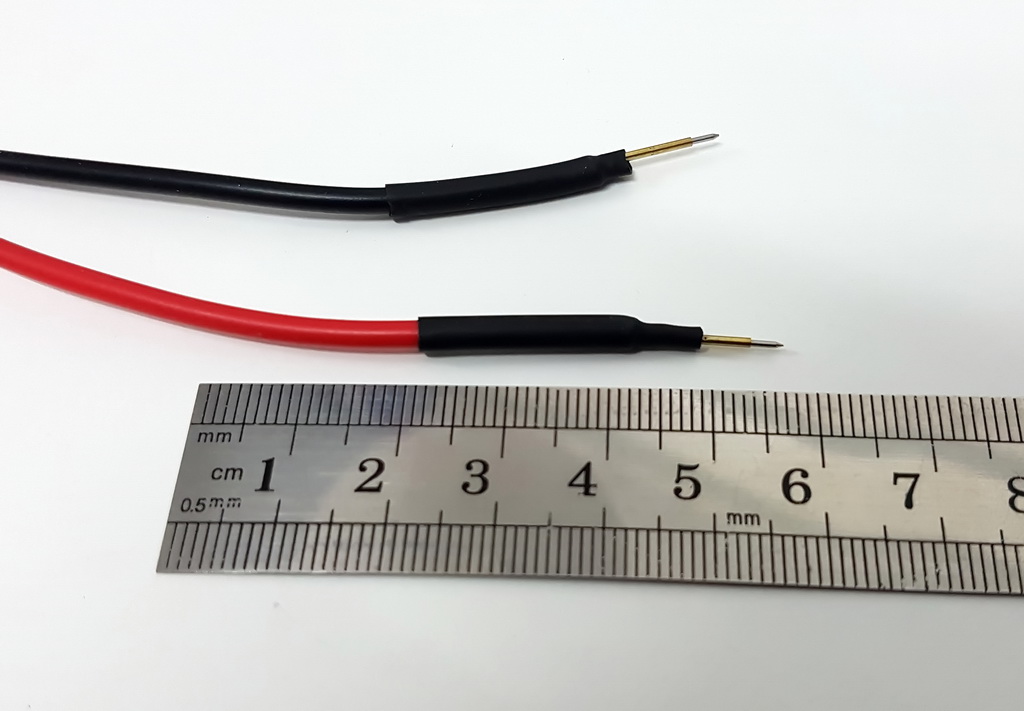

Ik maak deze zelf met POGO PINs. Erg handig als je ook onder een loeplamp moet werken voor het kleinere werk. Lekker kort en toch goed handelbaar.

Gewoon een setje goedkope meetsnoeren bestellen op eBay en dan de meetpennen eraf knippen. POGO pins aan de draden solderen en klaar.

Best een briljant idee eigenlijk, nooit aan gedacht. Heb je die pogo pins ook van eBay? Geen idee of dat een goed idee is, maar voor een paar euro wil ik wel experimenteren...

Ik gebruik deze erg veel, ik heb een setje voorzien van een stukje krimpkous zodat alleen de voorste 1,5mm blank zijn en je niet zo snel sluiting maakt. Doordat ze iets flexibel zijn kun je ook prima meten op lastige plaatsen.

Even een willekeurige eBay link, ze zijn vast nog goedkoper te vinden:

https://www.ebay.com/itm/Hot-4pcs-Multimeter-Test-Lead-Extention-Back-…

https://youtu.be/MtMTyAKju9s
In deze video laat ik wat van mijn zelfbouw probe en probe accessoires zien.
