zo, dat vind ik niet duur. Ik had op de site wel een beetje "gespeeld" met de verschillende parameters (afmetingen, dikte, kleur e.d.) maar kwam voor 1 stuk uit op ongeveer 25 euro (afhankelijk van de grootte natuurlijk). En dan is het idd niet echt duur als je er meerdere besteld, dus zoals je zei dat de start-up de hoogste kosten zijn.

Zijn er mensen die het vaak laten uitbesteden. Want soms heb ik een complexe print, en dat wil nog wel een fout gaan als ik hele kleine sporen maak. Maar voor deze "lage" kosten is het soms nog niet eens zo'n gek idee om het uit te laten besteden vind ik persoonlijk.

Ik neem aan dat je de SMD componenten er zelf op soldeerd? Heb dat op me stage een aantal malen gedaan, in het begin in hel!! maar na een stuk of 50 componenten solderen, gaat het perfect.

Heb je thuis een oven voor je SMD of doe je dat gewoon met soldeerbout?

hoe gaat zoiets in werking eigenlijk? Stuur je je files op ofzo? (gerber of zoiets heb ik wel eens opgevangen in de wandelgangen)??

je maakt gerber files, voor elke laag (silkscreen, top, bottom, solderstop etc etc etc ) een gerber file, dit zip je, en stuur je op met een excell van de specs die je wilt hebben naar Niels, dan betaal je, als het geld ontvangen worden je pcb's gebakken.

thuis heb ik zelf een hetelucht soldeerbout (erg handig voor IC's ) en de rest gewoon met de hand.
Het board van xantus heeft nog veel kleinere sporen dan ik.
Je moet in de DRC (design rule check) de parameters opgeven die ledsee aangeeft waar je je eigen aan moet houden, dan kun je moeilijk de fout maken om iets op te sturen wat zij niet kunnen maken.

IF you can't convince them, then confuse them!

ok, als ik dan klaar ben met dit blok heb ik weer wat tijd over om wat te knutselen. Dus zal dan wellicht ook eens wat laten maken. En wat bedoel je met: opsturen naar Niels. Ik weet dat niels daar werkt/zijn bedrijf is. Maar moet ik contact opnemen met hem of gewoon met ledsee?

misschien krijgen forumleden wel een klantenkorting :P

gewoon met ledsee contact opnemen

IF you can't convince them, then confuse them!

Op 14 oktober 2007 13:31:40 schreef Jeroen Boere:
gewoon met ledsee contact opnemen

Toevallig had ik vandaag een vraag voor Niels dus had hem even gemaild. Hij heeft voortaan een website: www.makepcb.com kan je meteen kijken wat het kost etc...

ja, die site zag ik idd ook.

@ jeroen. OK, dat dacht ik al

Op 13 oktober 2007 09:36:08 schreef fzwart:
In de Elektuur van september 1991 heeft een schema gestaan van een dissipatiebegrenzer voor dit soort gevallen. Het is een soort dimmer-schakeling die je tussen je secundaire wikkeling en je gelijkrichter zet.

Hmm, da's erg interessant! Niet alleen lost dat mijn thermische probleem op, zo'n schakeling zou de voeding ook 'n stuk efficiënter maken.
De elektuurs van 1991 heb ik helaas niet tot mijn beschikking; het artikel kan ik dus niet terugzoeken.
Ik heb wat gezocht via Google en de site van Elektuur, echter helpen zij me niet veel verder. Heb je hier misschien wat meer info over, of wellicht een kopietje van het betreffende artikel?

@ Jeroen: Mooie print, ziet er netjes uit!:)

Henry S.

Moderator

{ot}

Op 15 oktober 2007 12:15:55 schreef Buzz:
[...]
echter helpen zij me niet veel verder.

heb je al een mailtje gestuurd of iets op hun forum gepost?
{/ot}

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Op 15 oktober 2007 18:35:07 schreef Henry S.:
{ot}
[...]
heb je al een mailtje gestuurd of iets op hun forum gepost?
{/ot}

Ik trof vanmiddag een mailtje van fzwart in mijn inbox; daarmee moet het gaan lukken. fzwart, nogmaals bedankt! :)

Mailen/posten bij Elektuur is dus niet meer nodig, maar in het vervolg wel 'n goed idee! Daar had ik even niet aan gedacht; zit zo weinig op hun forum, dat ik 't bestaan ervan al weer was vergeten...

Op 14 oktober 2007 13:23:38 schreef Jeroen Boere:
Je moet in de DRC (design rule check) de parameters opgeven die ledsee aangeeft waar je je eigen aan moet houden, dan kun je moeilijk de fout maken om iets op te sturen wat zij niet kunnen maken.

@Jeroen:
Kan je ook zeggen waar ik die info kan vinden, heb op beide sites gekeken maar niks kunnen vinden?

Update bidirectionele DC motorsturing:

http://www.uploadarchief.net/files/download/pwm%20motorsturing%20003.jpg

Even een printje laten bakken, heb nog wat probleempjes met de stroommeting, dus aan dat circuit wordt nog gesleuteld.

Technology is dominated by two types of people: those who understand what they do not manage and those who manage what they do not understand

Mooi printje zeg! Gebruik gemaakt van de HIP4081A zie ik... Ik ook op het punt om daarmee icm. een pic een motorsturing mee te maken...

Henry S.

Moderator

Zoooo, dat ziet er strak uit!

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Ook ff een duit in het zakkie doen, niet dat ik profi met electronica werk, maar hobby wat af en toe.

Ben atm bezig met een printserver die 8 schakelaara aan gaat sturen, het staat nu nog op een breadboard maar het idee is er.

De printserver wordt bestuurd via VB of PHP (internet dus!)

Praatjes vullen geen gaatjes:
http://www.famzande.nl/joey/network-something/SP_A0014klein.jpg
NE555 op een breadbordje met wat ledjes, de printserver is een JetDirect 170x (10mb ethernet)

http://www.famzande.nl/joey/network-something/SP_A0017klein.jpg
Een simpele PHP pagina hier te zien via WAP op de blackberry (Alle states worden bijgehouden in een mysql databaseje, zodat ik op de pc dezelfde states zie).

http://www.famzande.nl/joey/network-something/SP_A0018klein.jpg
Een close up van de breadboard, let niet op de paars/roze ledjes, deze waren om te testen of de NE555 wel goed werkt.

Onderdelen zijn besteld en hoop ik deze week binnen te krijgen.

Met kerst zal er waarschijnlijk een lookalike xms4all boom staan :)

Interessant! Draaien de website en database op een PC in je lokale netwerk, of heb je dat ook in de printserver kunnen proppen dmv custom/gehackte firmware?

De website en database (Xampp - Apache met PHP/MySQL) draaien op een servertje thuis, hier host ik oko mijn eigen website.

De printserver is een TCP/IP gestuurde parallele poort, helaas geen custom firmware.

Door er een byte naartoe te verzenden krijg je poorten hoog of laag (255 allees hoog, 0 alles laag).

Het idee kreeg ik van Doktor Andy

Ik heb er een NE555 aan moeten hangen omdat je anders maar 1 byte kon verzenden, de ne555 pulst de busylijn hoog-laag, dan kan de volgende byte erin.

Om de jetdirect te laten denk dat er een printer aan hangt heb ik ook pin 10 en 15 aan 5v+ geknoopt.

De jetadmin geeft nu mooi aan dat er een centronics plotter aanhangt :)

Lijkt me een leuke toepassing. Kan je er ook naar telnetten? Dan kan je misschien het gedrag meer naar je wensen instellen.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

@LIQUIDSMOKE had je daar niet een topic over op GOT? ik herinner me er wat vaag over:)

Een atx voeding is geen labvoeding, en je kunt er geen auto mee starten ook

Op 15 oktober 2007 21:13:49 schreef ZX6RR:
Mooi printje zeg! Gebruik gemaakt van de HIP4081A zie ik... Ik ook op het punt om daarmee icm. een pic een motorsturing mee te maken...

Doen! is een fijn chippie heb de HIP4080 ook al diverse malen gebruikt o.a. voor klasse D versterkers. Zit nu dus te experimenteren met een PWM controller van Atmel.

Technology is dominated by two types of people: those who understand what they do not manage and those who manage what they do not understand

Op 17 oktober 2007 12:18:00 schreef Ibanez:
@LIQUIDSMOKE had je daar niet een topic over op GOT? ik herinner me er wat vaag over:)

Ik had het topic niet gestart, maar vond het interessant en heb het van de week gekicked met dezelfde post als hier...

Hier heb ik mij de laatste tijd met bezig gehouden:

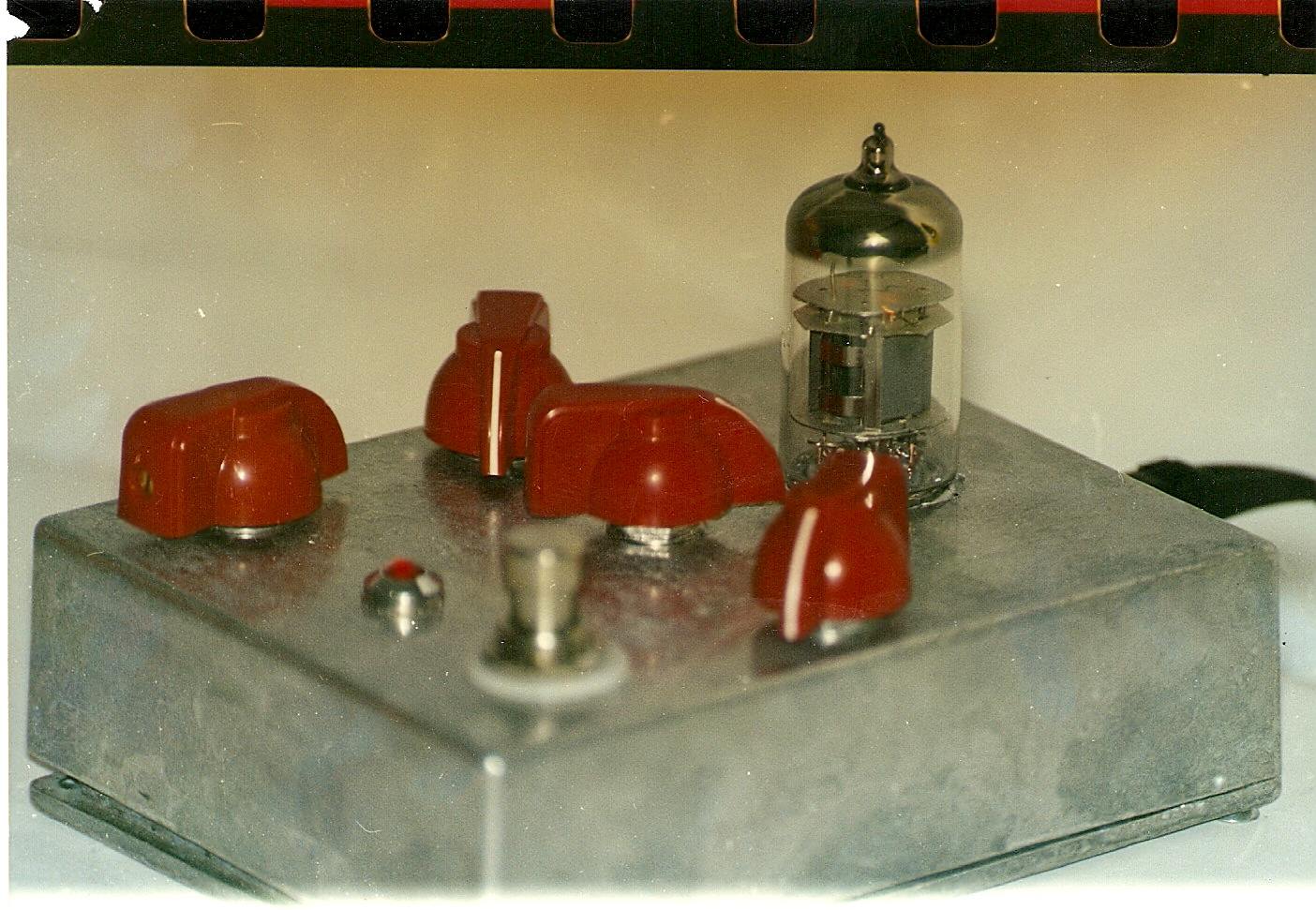

Een tubedriver (gitaareffectpedaal) van een ander forum http://www.gitaarnet.nl/forum/showthread.php?t=92749 :
http://www.uploadarchief.net/files/download/tubedriver.jpg
(ja,ja, nog een echte foto...)

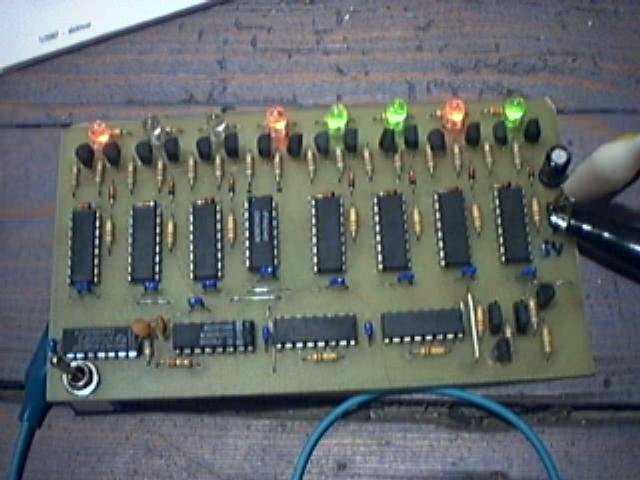

Een trinaire klok van elektuur:
http://www.uploadarchief.net/files/download/triklok.jpg

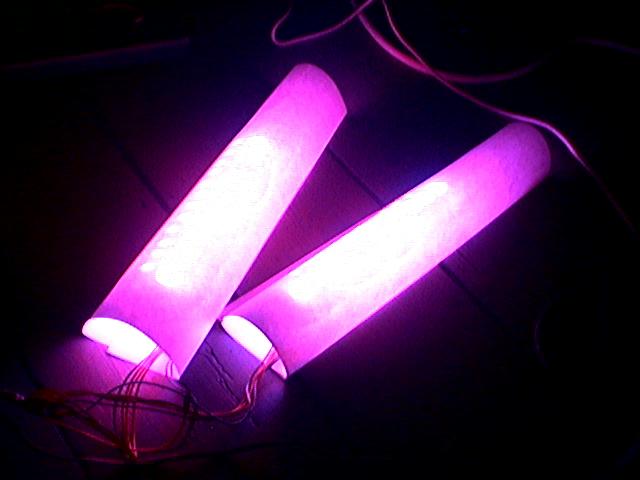

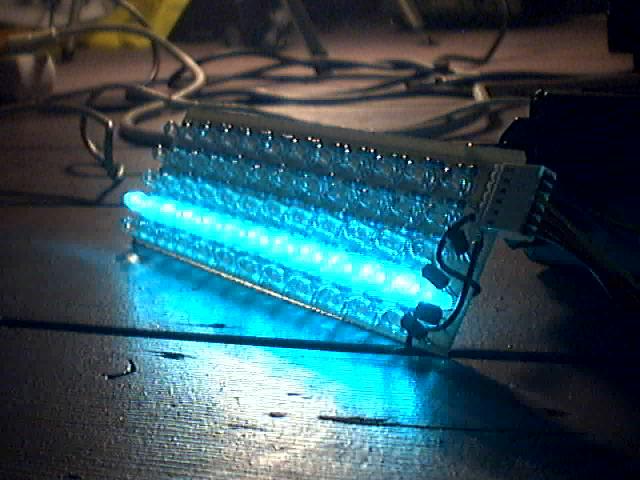

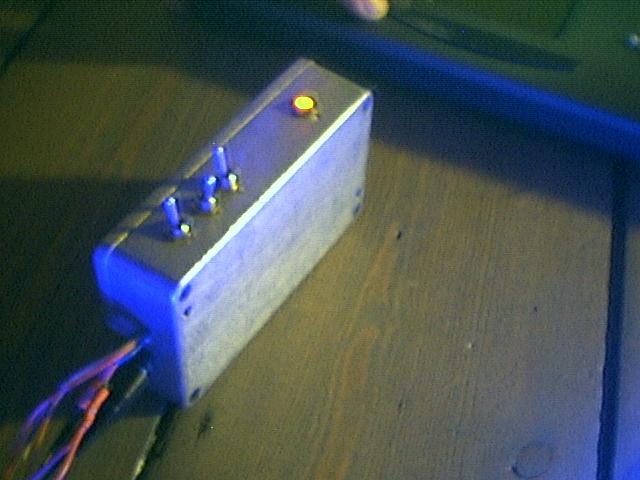

Zelfontworpen 'ledtubes' en bediening:
http://www.uploadarchief.net/files/download/ledtube1.jpg
http://www.uploadarchief.net/files/download/ledtube2.jpg
http://www.uploadarchief.net/files/download/ledtube3.jpg

Zo, nu ben ik bezig aan een nixie stop-klok voor in mijn donkere kamer.

Super8 filmlab, Antwerpen: http://www.kpfilmlab.be

Ben je niet bang dat je die buis of de potmeterknoppen van die Tubedriver kapot trapt, als je inschakelt ?

Geen electronicaproject, wel handig: een karretje om versterkers op neer te plempen, en te kunnen verrijden van 'het lab' naar de luisterstek.

http://www.flickr.com/photos/23966711@N00/1697313282/

Nog te fixen minpuntjes: De draadstang die ik gebruikt heb is 1m lang; voor het mooi is dat net iets te lomp. D'r zou eigenlijk 20-25 cm van af moeten om 'm wat meer op 'bureau-hoogte' te krijgen.
-moet 'm nog in de grondverf zetten om 'm niet binnen no-time hartstikke smerig te zien worden.
-stekkerdoos op 1e plank.

Op 22 oktober 2007 23:31:30 schreef alex278:
Geen electronicaproject, wel handig: ...

Mods! Waar is het slotje! ^^ Om het electronica relevant te maken ga je dat karretje natuurlijk wel van een uC voorzien met motorsturing en al. Kun je't karretje naar je toe fluiten :)
