Show your projects! Part 9.

Dit topic is gesloten


de pootjes zijn omgebogen op deze manier;)

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Zaaaalig, ga ik ook proberen.
Leuk idee, wat je al niet kan doen met afgedankte IC'tjes.
Ons ma maakt er soms kaartje mee.

en wat zelfs nog leuker is, kapotte (stevige) onderdelen erbij solderen. weerstanden, led's, een extra ic'tje. wees creatief:+

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Heb ik ook al gedaan hoor. Aan de deur van mijn kamer hangen mijn initialen aan elkaar gesoldeerd in ijzerdraad met wat oude componenten op.

En weet je wat nog leuker is?
Er iets er van maken, waar het voor bedoeld is:p.

Nadat ik van het dak ben gevallen en al een paar weken thuis zit, heb ik besloten dat ik maar eens wat af moet maken. Een project daarvan in mijn nixieklok.

http://elektronicaniels.webs.com/IMGP3866.JPG
http://elektronicaniels.webs.com/IMGP3885.JPG

De nixies vindt ik nu wel erg klein nu ze in/op de bezuizing zitten, misschien dat ik er later grotere ga inzetten. De behuizing is gemaakt van een theedoos, de print is hier ook voor ontworpen. Het schema heb ik kant en klaar geplukt van deze site. Voor meer foto's en informatie kan je hier zien.

wat vind iedereen mooi aan die lamp-dinges. doe het gewoon met 7 segment display:P

Met succes begonnen met programeren| geen electronica.???.... DAN MAAR ICT.

Op 13 augustus 2008 19:22:00 schreef joost53:
wat vind iedereen mooi aan die lamp-dinges. doe het gewoon met 7 segment display:P

het gloeit

VS

het licht op en zit in elk consumenten electronica

dan is gloeien toffer :P

An amplifier is just a modulator for a power supply |Toffe Gebruiker

Op 12 augustus 2008 18:53:52 schreef electro_freakz:
even tussendoor,
met een oud ictje heb ik een sleutelhanger gemaakt

OMG, is dat zo'n 4 bit ding? Nou ja, voor een sleutelhanger kan het wel :-)

"We cannot solve our problems with the same thinking we used when we created them" - Albert Einstein

vraag me niet wat het is, maar het komt uit een oude weegschaal:+

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

maar die lamp-dinges kun je nergens fatsoenlijk inbouwen:P lijkt wel antiek.. maarja ieder zijn smaak:)

Met succes begonnen met programeren| geen electronica.???.... DAN MAAR ICT.

zeker kun je die mooi inbouwen, kijk die van sine maar eens of die van turbokeu in die aluminium kastjes

nog steeds "in progress", maar de elektronica werkt nu iig.

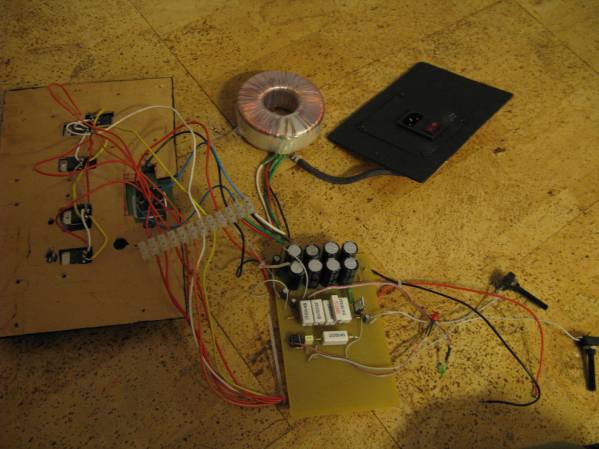

Mijn labvoeding:
http://www.uploadarchief.net/files/download/labvoeding_af_klein.jpg

Wie me geholpen heeft: Ren naar het "labvoeding werkt niet" topic: Er staat champagne. proost!

EDIT: en er zit nu zelfs een kast omheen.

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.

Je moet de lampen ook niet inbouwen, je stopt de elektronica in een mooi kastje en de lampen zet je er boven op.
nixies

genoeg offtopic?

Niels v.v. heb je trouwens geen 100nf C'tjes over de voeding van je 4017 gezet of heb je die verstopt onder de voetjes.

Thevel

Golden Member

Op 13 augustus 2008 22:54:30 schreef joost53:
maar die lamp-dinges kun je nergens fatsoenlijk inbouwen:P lijkt wel antiek.. maarja ieder zijn smaak:)

Wel eens van nostalgie gehoord?

Zo goed als het vroeger was, is het nooit geweest.

Op 13 augustus 2008 23:23:05 schreef gideon_wackers:
Niels v.v. heb je trouwens geen 100nf C'tjes over de voeding van je 4017 gezet of heb je die verstopt onder de voetjes.

Ze zitten inderdaad onder het IC, tenminste bij de 4017. Echter bij de 1hz generator niet. Daar heb ik ze er later nog aan de soldeerzijkant op gesoldeerd. Daar waren ook nog wat problemen mee.

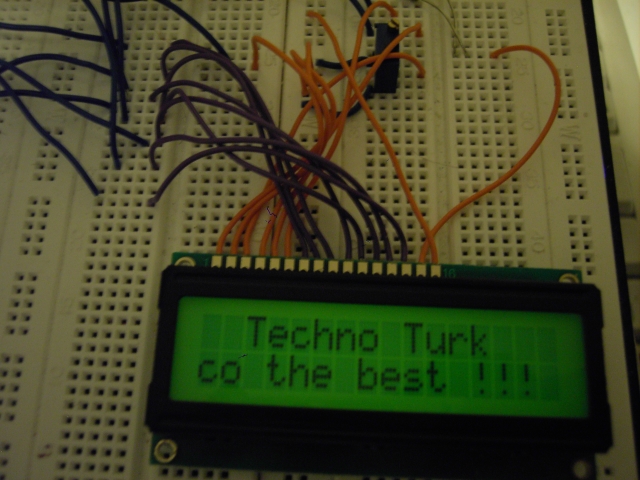

hier mijn lcd van dickbest, ik heb die aangesloten op lpt poort en aangestuurd met het programma LCD Smartie
http://www.uploadarchief.net/files/download/pict1331.jpg

met dit schema
http://lcdsmartie.sourceforge.net/lcd44780.gif

DIPLOMA: asistent monteur nivo 1, monteur consumenten elektronica nivo 2. CERTIFICAAT: witgoed monteur, vca, rijbewijs B/AM......en zwemdiploma A, mijn eerste gerepareerde apparaat was snaartje vervangen in onze cassette speler toen ik 9 jaar was. :)

@Techno Turk: Simpel maar handig he :P Heeft dat lcd ook een HD44780 chip?

EDIT: Ja heb ze door elkaar gehaalt :P

[Bericht gewijzigd door miesmiesmies op 15 augustus 2008 15:07:04 (24%)]

iedereen is altijd bezig over de nixie klok, maar nergens staat er geschreven hoeveel dit kost (ofwel heb ik het gewoon niet gezien)
je raadt mijn vraag waarschijnlijk al :D
hoeveel kost een nixie klok?

diegene die niet weten hoe ze hun nixie mooi ergens kunnen inbouwen kunnen misschien eens naar deze site gaan http://www.electricstuff.co.uk/nixiegallery.html

Eerst waren het atomen, dan waren het protonen, neutronen, elektronen, nog later waren het quarks en nu blijken het snaren te zijn...

Er is een nixie topic hier.

Nu weer ontopic voordat sine ons afmaakt.

Hugo Welther

Moderator

Op MP adverteerd iemand met bouwpakketjes van een numitronklok. Het is dan wel geen nixie, maar lijkt er op. €65,- voor een komplete pakketje.

http://link.marktplaats.nl/186297352

Neem het leven niet te serieus - je overleeft het toch niet. Elbert Hubbard (1856-1915)

Om dit topic een beetje omhoog te gooien:
Weer iets van mij, een scheidingstransformator met een vermogen van 270 Watt.

http://elektronicaniels.webs.com/IMGP3894.JPG

Het geheel komt uit een powerconditioner van Elinex die ik hier nog had staan. Heb zelf een netentree, schakelaar, automatische zekering en een dubbel wcd er bij ingebouwd. Behuizing heb ik zelf gemaakt van mdf.
Meer foto's.

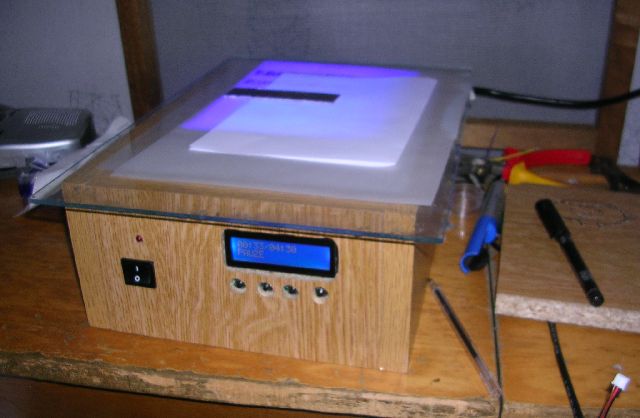

Mijn LED Lichtbak is klaar, en heb vandaag de ontwikkelvoeistof (oplosmiddel) gaan halen.

De resultaten:
http://www.uploadarchief.net/files/download/lichtbak0.jpg

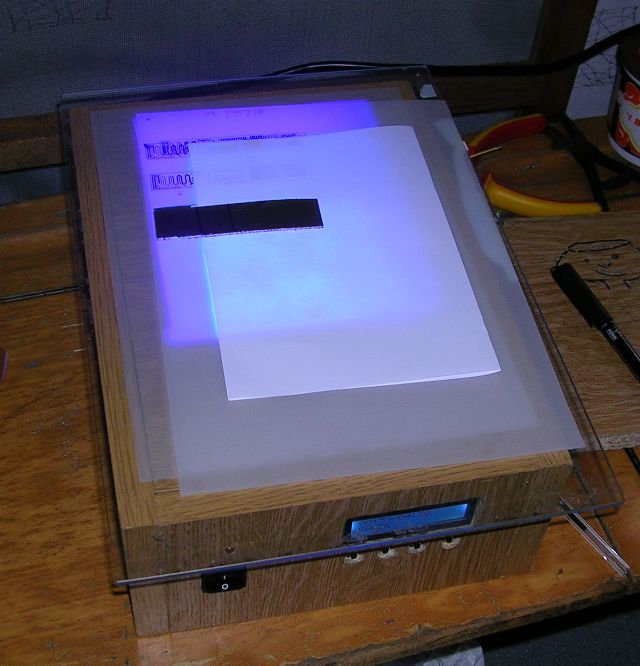

Test printje

http://www.uploadarchief.net/files/download/lichtbak1_.jpg
Test printje

http://www.uploadarchief.net/files/download/lichtbak2_.jpg

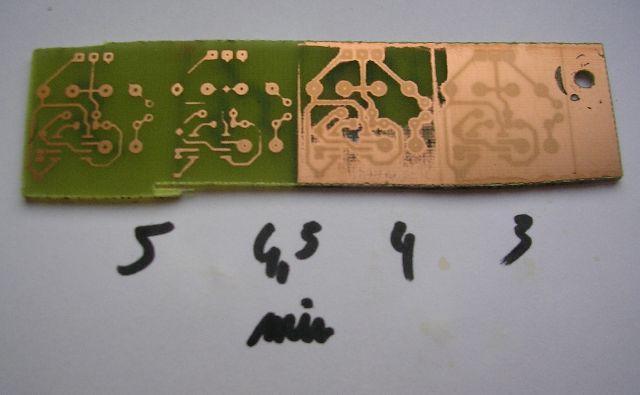

Mooi afgezaagt, toch?
Printje geetst, beetje te lang denk ik. (50min, met ijzerIII, zonder verwerming & zonder roeren ofzo)

Belichtingstijd staat er onder: na het belichten leek 4 - 4.5min ideaal (met kalkpapier + gewone inkjet printer) na etsen blijkt dat 4 - 5min ok is. alle baantjes zijn 22mil dik.

bprosman

Golden Member

@Smoerijf,

Als ik naar je spoortjes kijk lijk je last te hebben van wat onderbelichting. Je legt wel het masker met de bedrukte kant tegen het koper tijdens het belichten ?

Groeten, Bram

De jongere generatie loopt veel te vaak zijn PIC achterna.
