Dat was al ontworpen en daar zit denk ik nog wel veel meer route werk in. Maar rechter print is ook al 4 laags en telt in totaal zo'n kleine 230 onderdelen met 1350 sporen :p

Look at me, I can't fly.....

oude box gekregen van mijn opa, home-made stereo box
autoradio gekregen van een vriend
autoradio uit elkaar, hee versterkerchip, tda7375
datasheet opgezocht, schakeling gebouwd, voeding gemaakt en inbouwen maar!

Foto's

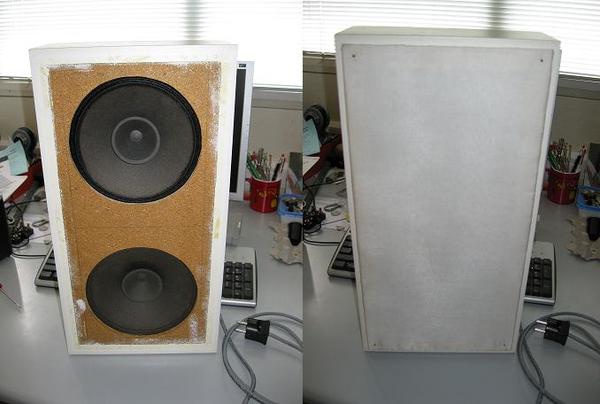

Voorkant
http://www.uploadarchief.net/files/download/box-voorkant.jpg

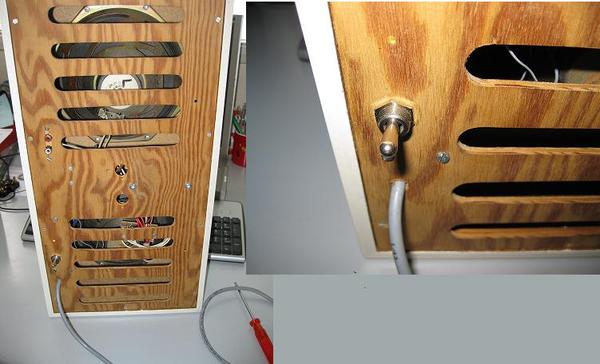

Achterkant, er zit een geel ledje boven de schakelaar
http://www.uploadarchief.net/files/download/box-achterkant.jpg

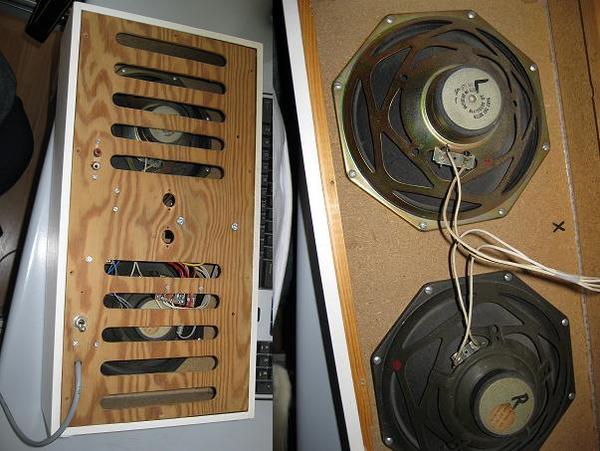

Speakers
http://www.uploadarchief.net/files/download/box-speakers.jpg

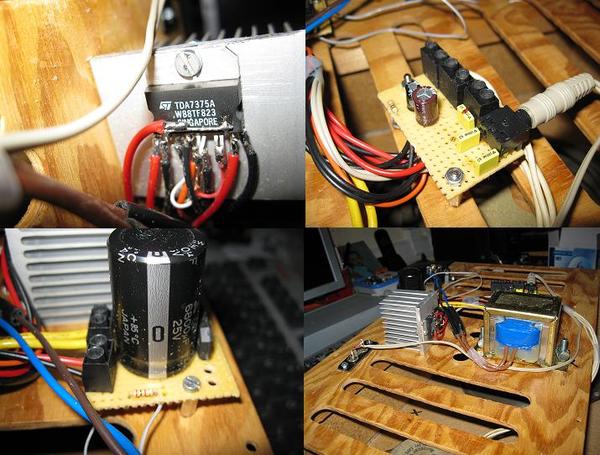

Electronica
http://www.uploadarchief.net/files/download/box-electronica.jpg
Electronica totaaltje
http://www.uploadarchief.net/files/download/box-electronica%202.jpg

Bij brand geen lift! Gebruik liever water!

Mijn klein grut.
Niet veel te zien buiten een zo stevig mogelijke Fuzz-pedaal.

http://farm3.static.flickr.com/2287/3684041969_e15762f9d7.jpg?v=0

Ik zie alleen maar een aan/uit schakelaar en helemaal geen regelaars (?)
@Alexander: waarom die sleuven achterin die box? Verder vind ik het soldeerwerk aan die chip er wel errug link uit zien.

Just find out what you like and let it kill you

Hier is mijn project

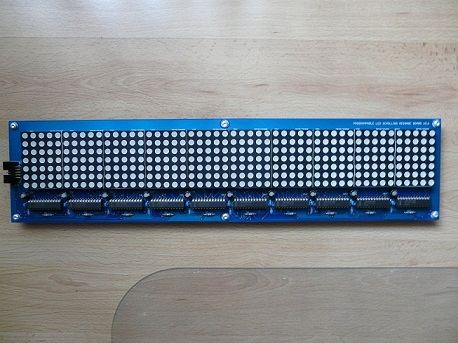

Een lichtkrant, deze gebruikt 10 stuks MAX7221 SPI chips
Software moet nog gemaakt worden.

Het geheel wil ik programmeren met CCS-C.
Helaas ben ik daar nu niet een kei in.

Het zou mooi zijn als er iemand kennis heeft van CCS-C en mij een beetje zou willen helpen.

Ik krijg wel al stilstaande cijfers en letter op het display, maar zou het graag lopend willen hebben.

http://www.uploadarchief.net/files/download/lichtkrant%2001.jpg

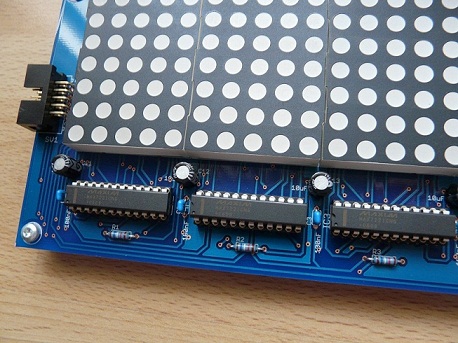

En nog closeup picture

http://www.uploadarchief.net/files/download/lichtkrant%2002.jpg

[Bericht gewijzigd door The Puma op 3 juli 2009 18:30:11 (18%)

Op 3 juli 2009 18:05:52 schreef hadv:
Ik zie alleen maar een aan/uit schakelaar en helemaal geen regelaars (?)

Ik denk dat die 2 staafjes onderaan potmeters zijn.

Ah, niet opgemerkt, ze zitten meestal bovenop. Je zou zomaar gelijk kunnen hebben, de meeste van dit soort pedalen hebben twee regelaars: gain en volume.

Just find out what you like and let it kill you

lichtkrantje ziet er aardig strak uit. Zelf ook PCB ontworpen?

hoe is de lichtopbrengst van dat ding? Ik vraag me altijd af of die grote dotmatrixen overdag nu nog goed te zien zijn.

Op 3 juli 2009 18:05:52 schreef hadv:
@Alexander: waarom die sleuven achterin die box? Verder vind ik het soldeerwerk aan die chip er wel errug link uit zien.

die sleuven zaten er al in, die box was door mijn opa gemaakt. het solderen aan de chip vast wel mee, op de foto ziet het er anders uit dan in het echt

btw, die gekruiste pinnen zitten aan elkaar.

Bij brand geen lift! Gebruik liever water!

Op 3 juli 2009 18:56:52 schreef THW Mark:
lichtkrantje ziet er aardig strak uit. Zelf ook PCB ontworpen?

hoe is de lichtopbrengst van dat ding? Ik vraag me altijd af of die grote dotmatrixen overdag nu nog goed te zien zijn.

Pcb zelf ontworpen, maar het maken is uitbesteed.
De helderheid is softwarematig te regelen.
Is ruim voldoende voor normaal gebruikt

Henry S.

Moderator

Op 3 juli 2009 17:57:27 schreef Pongaddict:
Mijn klein grut.
Niet veel te zien buiten een zo stevig mogelijke Fuzz-pedaal.

[afbeelding]

Handig met knopjes.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
leime

Golden Member

Vandaag (en gister) een begin gemaakt aan mijn led vu meter's:

http://home.deds.nl/~leime/inhoud/projecten/led_vu/images/tn_DSCN5285.JPG
Overzicht (in de 3 lege gaten komen nog gele leds alleen die moet ik nog kopen)

http://home.deds.nl/~leime/inhoud/projecten/led_vu/images/tn_DSCN5281.JPG
Binnenkant (de achterste lijkt kleiner maar dat is natuurlijk niet zo)

http://home.deds.nl/~leime/inhoud/projecten/led_vu/images/tn_DSCN5280.JPG
Close-up van de bevestiging van de leds, die gaan vast niet los zitten (nu maar hopen dat dat spul niet geleid)

Leime

EDIT: Wat veel projecten achter elkaar.

The Puma: heb je een schema, en welke microcontroller gebruik je ?

MMSoft:
Schema moet ik nog ergens hebben.

EDIT:
Heb het schema als Eagle file

Op dit moment heb ik een uC ontwikkelingsboard met een PIC18F4620

PS: uC kan ook elke andere 40 pins PIC zijn.
Hoeft niet perse een 40 pins pic te zijn om de schakeling te besturen.

Er zijn maar 3 signaal lijnen nodig

@leime
mooi idee!
hoe ga je die aansturen? lm3915?

Bij brand geen lift! Gebruik liever water!
leime

Golden Member

Nee, een hele berg opampjes.

Zie hier

Leime

Wieso. zijn maar 2 stuks (4 in een behuizing)

[Bericht gewijzigd door The Puma op 3 juli 2009 21:21:14 (30%)

werkt die dan op lijnnivo of direct op de speakers?
ik zie het al in de tekst, lijnnivo

[Bericht gewijzigd door Alexander Verbeek op 3 juli 2009 21:23:27 (30%)

Bij brand geen lift! Gebruik liever water!
leime

Golden Member

Nee, 3 stuks (ik gebruik 12 leds) dus het zijn 12 opampjes * 2 = 24, dat vind ik toch best veel.

Kijk ook hier

leime

EDIT: @ mods, deel 15?

@leime
die vu meter ziet er hip uit, kun je nog jaren mee doen tot je stekeblind bent, hij is groot zat.

Ik zou als ik jou was trouwens die ledjes met smeltlijm (lijmpistool) vastzetten. Dat gaat waarschijnlijk een stuk makkelijker en minder geklodder. Enige nadeel is dat het voor sommige componenten die erg warm worden natuurlijk niet werkt.

@ Leime mooie VU-meters hoor lekker groot.

www.tinuselectronics.nl Because DIY Electronics Matters!!!!
leime

Golden Member

Nog even ter informatie, ze zijn 60 centimeter lang.

leime
