Nieuwe firmware voor de Rigol DSA815 Spectrum Analyser

Gemodificeerde hardware DSA815

Ik stipte het al aan onderaan mijn vorige post, de hardware van de DSA815 is dus flink onderhanden genomen!
Om daar een idee van te geven hierbij een paar foto's van de oude en nieuwe input schakeling.

De foto's zijn niet van mij, maar heb ik in de loop van de tijd van EEVblog geplukt. Ik heb de foto's aangepast naar dezelfde uitsnede.

Je ziet de achterkant van de ingangsconnector (4 gaten, met ingangspin in het midden) en de ingangsschakeling en protectie.

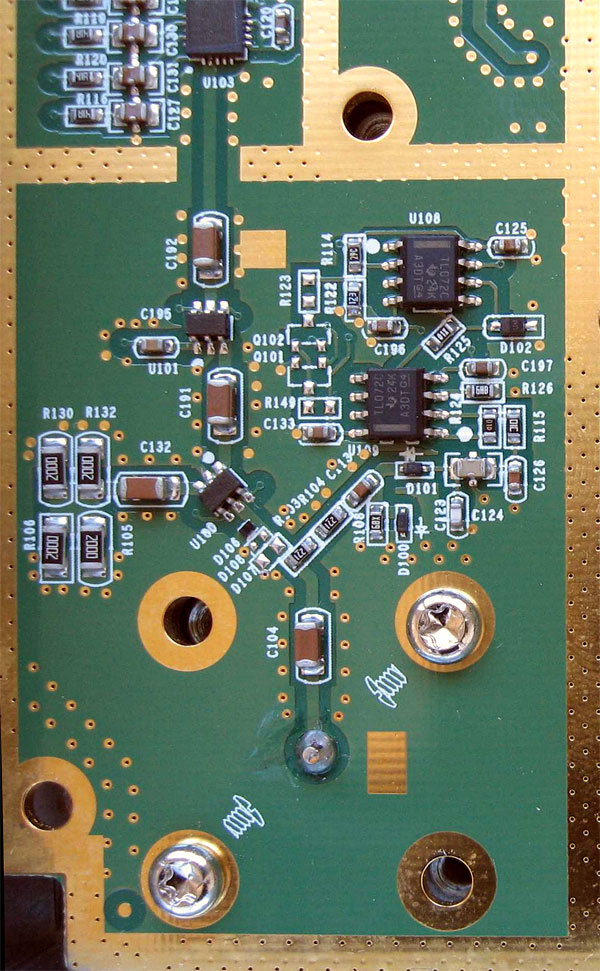

De originele hardware:

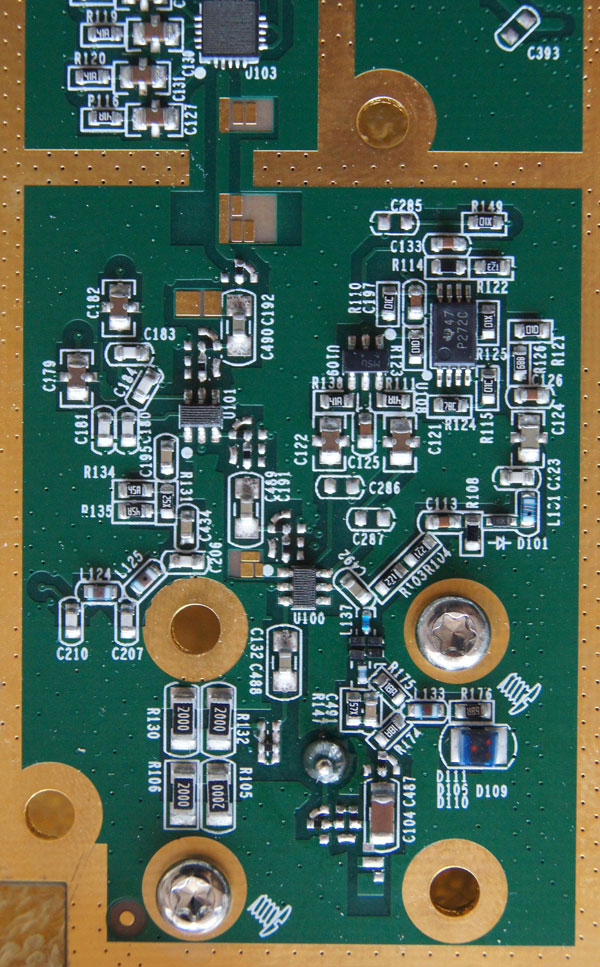

En de nieuwe hardware (vanaf Main Board versie 00.08 en Boot versie 00.01.04?)

Er is flink wat ferriet filtering verschenen.
De beveilig lijkt flink verbeterd te zijn. Ik meen de bekende 4 diodes naar massa en voeding te herkennen.
Geen idee wat die blauwe D111-D105-D110-D109 is.....

De schakeling rondom de TG uitgang is soortgelijk anders.....

groet, Gertjan.

Welke hardware revisie heb je zelf? (misschien handig om erbij te vertellen voor het uitwisselen van ervaringen)

Misschien zijn de aanpassingen gedaan omdat de nieuwe DSA700 serie betere specs had kwa noise.

Ze hebben in de nieuwe zelfs de type nummers van de transistoren eraf ge-lasered. Typisch Rigol....

Geen idee wat die blauwe D111-D105-D110-D109 is

Het zal toch niet gewoon een diodebrug of -ring zijn?

Ontwapenend:

+1

Ha flash2b

De "nieuwe" foto komt van EEVblog user "TurboTom". Helaas heb ik nergens kunnen vinden welke versie hij precies heeft. Vandaar mijn vraagteken....

Zelf heb ik Main Board versie 00.08 en boot versie 00.01.04.

Dat betekend dat ik dus moet kiezen om òf mijn trial opties te behouden, maar het dan zonder de laagste RBW van 10Hz moet stellen. Of wel kiezen voor RBW van 10Hz (door de laatste firmware te flashen), maar dan ben al m'n opties kwijt

Tot overmaat van ramp had ik die een na laatste firmware 00.16 nog niet gedownload, en nu niet meer te vinden natuurlijk....
(Ik hou er van om pas later te flashen, als de kinderziekten er uit zijn, en er geen rampberichten verschenen te zijn)

Ik heb nog niet mijn SA geopend om te kijken hoe mijn input er uit ziet.....

Misschien zijn de aanpassingen gedaan omdat de nieuwe DSA700 serie betere specs had kwa noise.

Op EEVblog waren er meldingen dat de DSA met nieuwe hardware ook een stuk beter is qua ruisvloer (er wordt gesproken over 10 á 15dB)
Het zou natuurlijk inderdaad goed kunnen dat het uitbrengen van die DSA700 serie een goede reden was om overall te updaten met het voortschrijdende inzicht.... (en natuurlijk omdat Siglent met hun nieuwe budget SA de eerste serieuze concurrentie vormt)

@ FET

Het zal toch niet gewoon een diodebrug of -ring zijn?

Zou kunnen, maar de component heeft maar 2 aansluitingen.... Het lijkt wel logisch dat het een beveiligingscomponent is.

groet, Gertjan.

Die 00.01.16.00.03 is vast nog wel krijgen als je een berichtje achter laat op het EEVblog forum.

Ik vind het maar een vreemd verhaal dat de trial opties verdwijnen na upgrade, geen goede zet van Rigol. Als je nu een nieuwe DSA815 koopt met de laatste firmware, zitten er dan helemaal geen trial optie meer op? Dat is niet zo goed voor de up-sell lijkt me. Die Siglent heeft daar in tegen ook geen trial opties.

Ha Flash2b,

Ik was inderdaad van plan om even op EEVblog te vragen naar die firmware.

Ik denk dat Rigol stap voor stap een serieuzere fabrikant wil worden.
- de eerste stap was Rigol in de markt drukken. Daarom (bewust gelekt) makkelijk te hacken.
- de 2e stap (paar jaar terug, vanaf bootloader 01.04) dat hacken lastig gemaakt.
- nu 3e stap, geen trial opties meer, laatste hack gaatje gedicht. Nu matchen met concurrentie: Siglent heeft wél 10Hz RBW, maar geen trial opties.

Ik kon het natuurlijk niet laten mijn DSA815 weer even open te maken. Straks maak ik een paar foto's.....

groet, Gertjan.

Natuurlijk was ik nieuwsgierig geworden naar mijn eigen hardware versie, en heb even gekeken.
Mijn hardware blijkt identiek aan die van de nieuwe tear-down foto set.

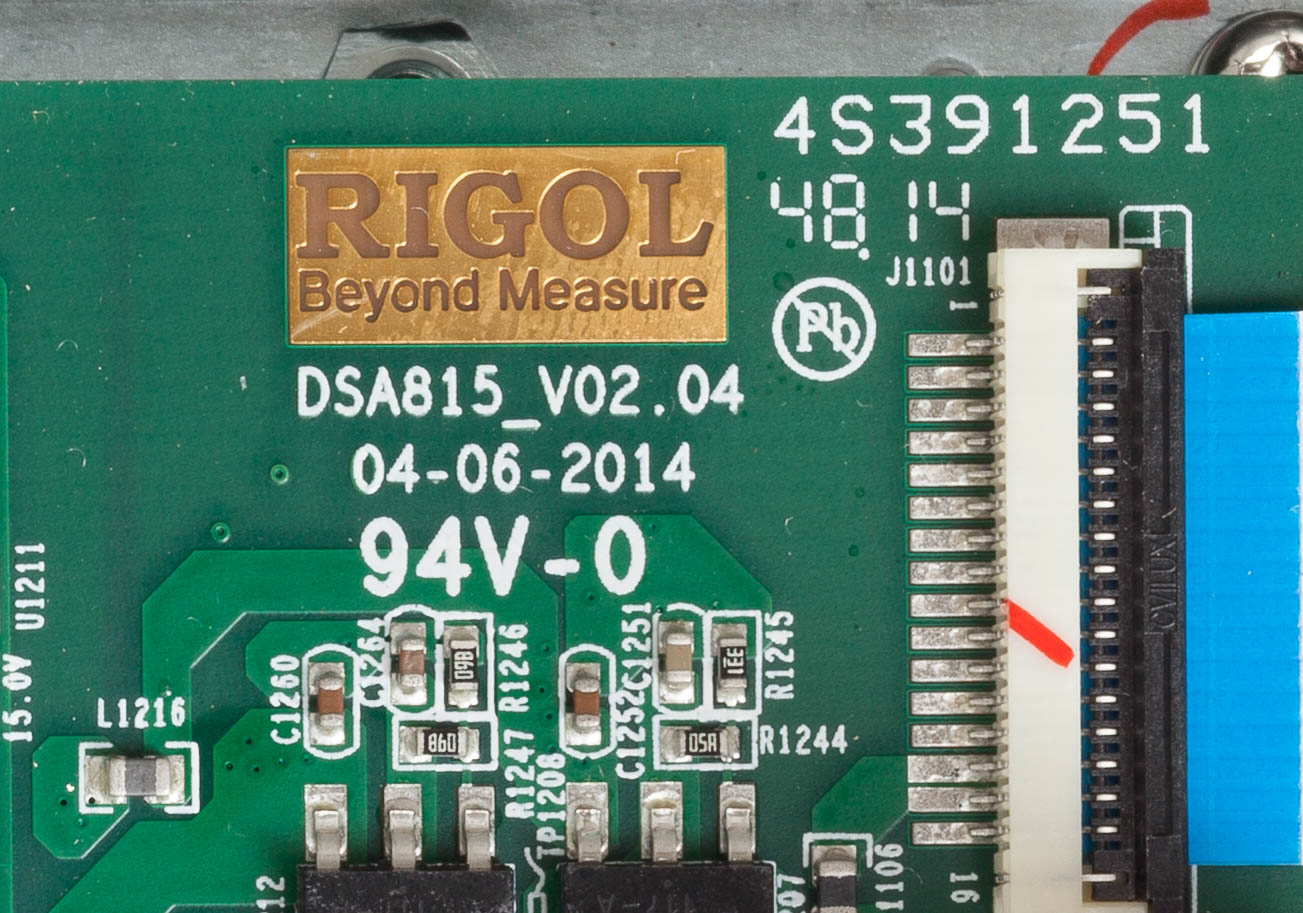

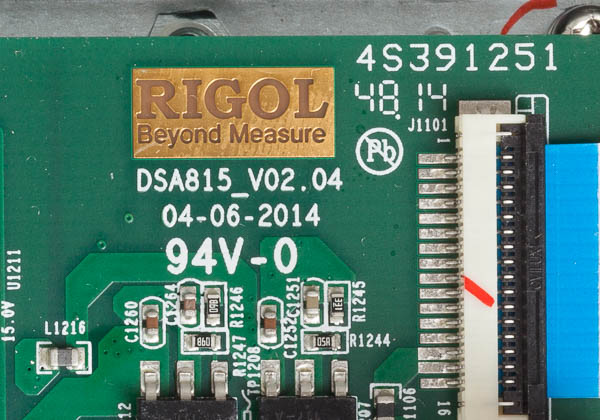

Print ID van mijn DSA815:

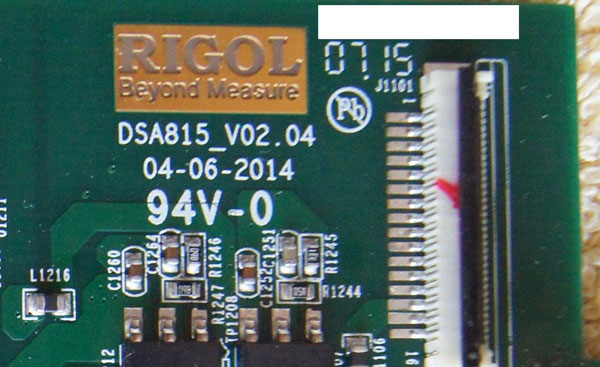

Print ID uit de nieuwe tear-down foto set:

Hiermee is dus zeker dat deze fotoset ook van Main Board versie 00.08 is.
Die hardware upgrade heeft Rigol dus al eerder, in 2014, stilletjes doorgevoerd....

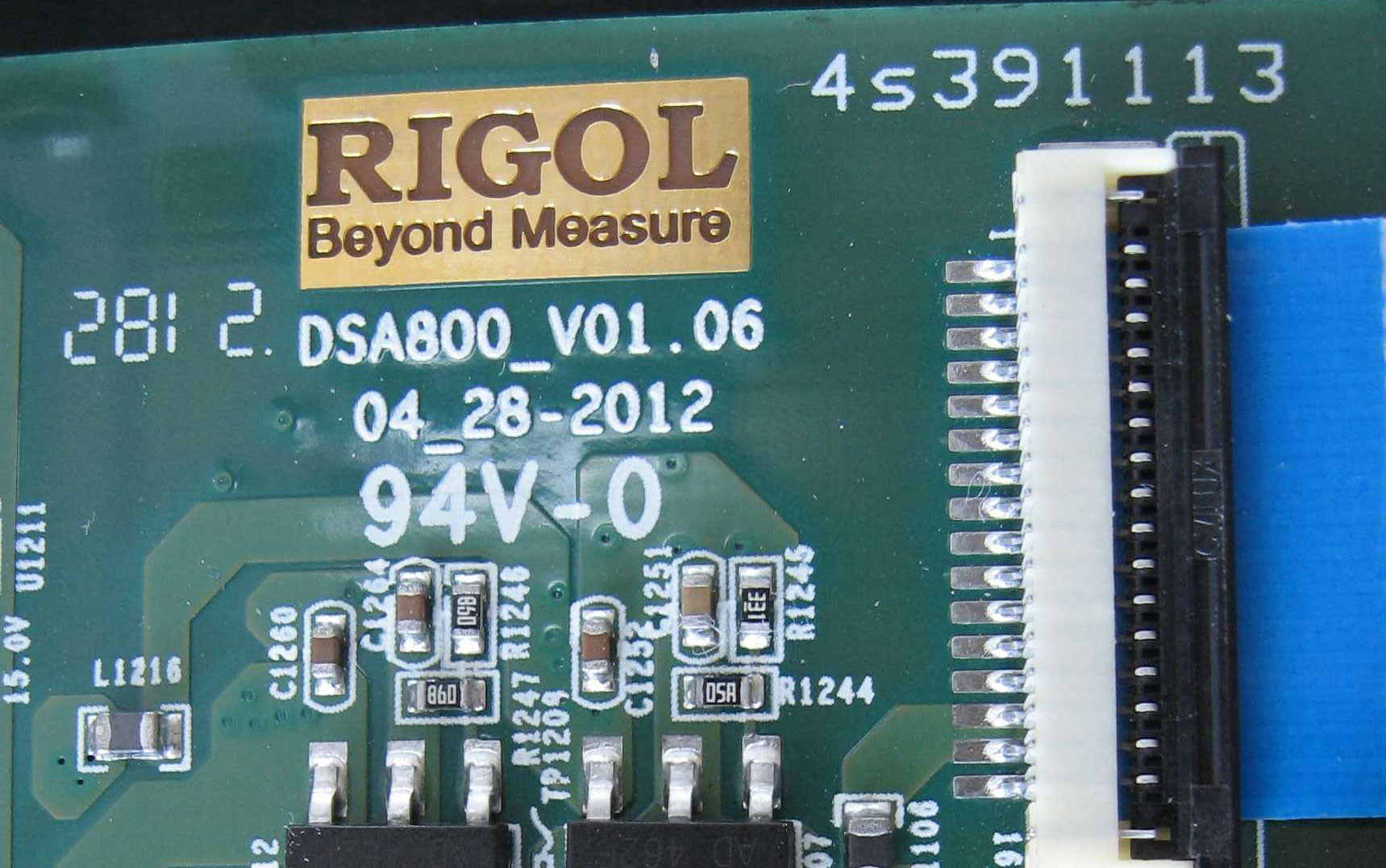

Ook nog gekeken naar de print ID van de sets tear-down foto's die ik heb van de originele hardware:

De "display achtige" cijfers geven denk ik de week en jaar van de print fabricage aan.

Ik had geen zin om de afscherming van het RF deel af te halen, en mogelijk te ontregelen. Maar als de printversie identiek is, dan zal de ingangselektronica ook wel identiek zijn

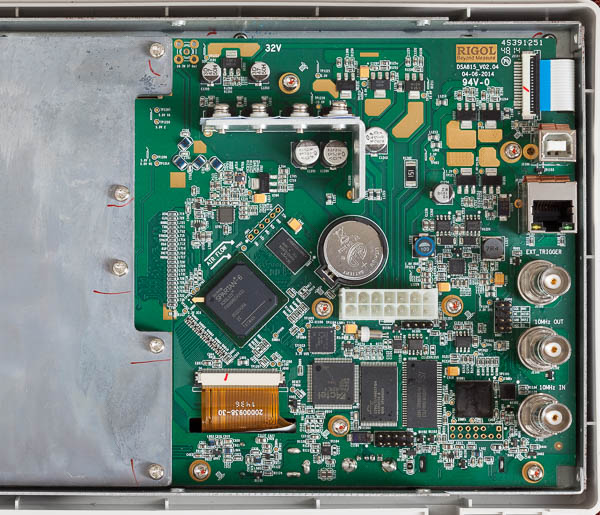

Voor de lol ook nog een foto van de hele (zichtbare)achterkant van mijn DSA815:

Hier (voor zo ver ik in de gauwigheid kan zien) geen modificaties t.o.v. de oorspronkelijke print.

groet, Gertjan,

Zitten er nog voordelen aan de nieuwe firmware? Ik heb reeds alle functies verkregen via de keygen.

Ha Blackfin,

Zie m'n 1e post.....
In de nieuwe firmware is de minimum RBW van 10Hz er standaard bij gekomen.

Kennelijk heb je een SA met oudere bootloader (pre 01.04). Ik weet niet of je met die keygen ook de 10Hz RBW optie kon unlocken.
Voor zover mij duidelijk blijven de opties die je met een keygen (Riglol) unlocked hebt wél behouden met de laatste firmware.

Verder natuurlijk weer de nodige bugfixes. Uit de changelog:
-----Added the SSC fuction
-----Cleared the LAN communication trouble
-----Resolve the front panel switch control problem

groet, Gertjan.

Nieuwere hardware DSA815 heeft lagere ruisvloer!

Er circuleerden berichten dat de nieuwere hardware van de DSA815 een lagere ruisvloer zou hebben dan oudere versies.

Onlangs was ik bij een vriend, met een oudere DSA815 (mainboard version 0.04) en heb die vergeleken met de mijne (mainboard version 0.08)

En inderdaad... bij de mijne lag de ruisvloer steeds zo'n 10dB lager!
Dit vergeleken bij verschillende bandbreedtes, en RBW's.
Ook nog gekeken naar de ingebouwde pre-amplifier, maar daar waren geen verschillen te ontdekken.

Het blijkt dus dat Rigol inderdaad een fabrikant is die stilzwijgend z'n producten blijft verbeteren. (Nu is die DSA815 ook wel een langlopend succesnummer voor ze natuurlijk)

groet, Gertjan.

Ik heb blijkbaar een hele oude ... main board 00.04 ..... durf ik ondanks onderstaande vereisten wel
de firmware te updaten naar 1.19? Nu 1.15.

En betekent een oude versie dat er nog wel met software opties te "experimenteren" is?

Applicable models and component versions:
------ Embedded software version number: 00.01.09 and later
------ BOOT version number: 00.01.04 and later
------ Digital FPGA version number: 00.05 and later
------ RF FPGA version number: 00.05 and later
------ Main board version number: 00.05 and later

Op maandag 22 augustus 2016 11:35:04 schreef miedema:
Geen idee wat die blauwe D111-D105-D110-D109 is.....

Volgens mij is dat gewoon een spoeltje. Ik ben die dingen vaker tegen gekomen, zij het niet in SA's.

Op dinsdag 16 december 2025 15:45:41 schreef EgbertG:
Ik heb blijkbaar een hele oude ... main board 00.04 ..... durf ik ondanks onderstaande vereisten wel
de firmware te updaten naar 1.19? Nu 1.15.

En betekent een oude versie dat er nog wel met software opties te "experimenteren" is?

Ha EgbertG,

Volgens mij staat in mijn startpost (uit 2016!) alles wat je weten wil.

Ook staat daar de link naar het uitgebreide EEVblog topic met alle info over dit onderwerp.

groet, Gertjan.

Gert-Jan,

Ja, die heb ik ook zeker een aantal keren gelezen. Ik heb permanente opties en de 10 Hz RBW, maar
de connectie via het LAN naar de Ultra Spectrum software is heel erg slecht.

Mijn angst is of uberhaupt dit oudere model nog wel zou opstarten met de nieuwste 1.19 firmware.

Ha EgbertG,

Als je nu firmware 1.15 gebruikt, permanente opties hebt, inclusief de 10Hz RBW, dan zou ik me afvragen wat voor zin het heeft de firmware te upgraden....

Ik zie in de release notes niets dat iets zou kunnen toevoegen.

Zelf gebruik ik nog v1.16, en heb geen enkele behoefte om de firmware te upgraden. Alles functioneert tot volle tevredenheid, inclusief LAN verbinding.

groet, Gertjan.

Heb je wel eens de Ultra Spectrum software gebruikt? Ik heb m vandaag geinstalleerd ( 15 dagen trial )
maar krijg zowel via LAN als USB alleen maar onzin te zien ......

Vandaar dat ik overwoog te upgraden .....

Ha EgbertG,

Nee, heb ik niet. Mijn indruk was dat die Ultra Spectrum software erg groot was voor weinig toegevoegde functionaliteit.

Ik gebruik een klein progje Rigol Bildschirmkopie LAN/USB van Peter Dreisiebner voor m'n screenshots, en dat werkt als een trein.
Ik dacht dat de website van Peter Dreisiebner down was, maar ik vind het progje nog wel op de Wayback Machine.

groet, Gertjan.

Rigol Bildschirmkopie LAN/USB

Ik zag dat de Wayback Machine wel de webpagina's van Peter Dreisiebner bewaard had maar niet het programma zelf...

Ik heb het zelf online gezet: Rigol Bildschirmkopie Windows 2020-01-25.zip

groet, Gertjan.
