EgbertG

Golden Member

Warempel ze zitten inderdaad een beetje "los"!

En die 4 grote glimmende gaten, dat zijn geen aansluitingen toch?

Ha EgbertG,

Nee dat zijn zeg maar de zoekers voor de pennen in de kast !

Groet,
Henk.

Everything should be as simple as possible, but not simpler.
EgbertG

Golden Member

Ah duidelijk! Dank voor je snelle antwoord!

Die sideband adapter is een grote mixer om het 20Mhz spectrum naar een ander
frequentiebereik te tillen?

Ha EgbertG,

Bijna goed het is net andersom :D
Dus je gaat basisband ( audio of video ) de modulator in dit is je sweep en de modulator uitgang gaat,
via de zijband adapter naar beneden basisband uit je SWOF III in !
Er zit dan ook een graticule bij met de 1,25 MHz Nyquist flank

Groet,
Henk.

Everything should be as simple as possible, but not simpler.

Ik heb precies de zelfde set verkocht rond februari 1987,(SWOF III ) maar dan in een 19 ins kast. heb even de foto er bij gezocht, verkocht via een foto op de radio amateur markt in de Brabant Hallen, aan iemand uit het noorden van het land.

Technieker is geen vak, maar een straf!
EgbertG

Golden Member

Lijkt op deze:

De uitleg van je Henk moet ik even paar keer lezen en proberen te begrijpen.
Kom daar op terug.

[Bericht gewijzigd door EgbertG op 9 februari 2022 17:57:19 (78%)]

Niet de mooiste, maar wel een lekker zware dummyload 4 Ohm 576Watt, maar voor 1000 Watt gaat hij ook niet op zij.
72x 18 Ohm 8 Watt

RAAF12

Golden Member

Ook een dummyload, die is in koude toestand ongeveer 4Ω en 1000Watt :-)

Thevel

Golden Member

2 parallel is ongeveer 8 Ω en ruim 6kW in warme toestand :)

Ik ben simpel, maar hoe doe je dat dan met 6 KW, Het is volgens mij een Power PTC

Technieker is geen vak, maar een straf!
RAAF12

Golden Member

Als die even op 230V gebrand heeft en direct daarna meten geeft dat 16Ω en dan loopt de meter rapido terug naar 4Ω
Hoop licht en warmte geeft zo'n lamp van 1000 Watt. Voor het belasten van een audio endamp hem ik hem niet gebruikt wél voor het meten met de scope aan triac schakelingen.

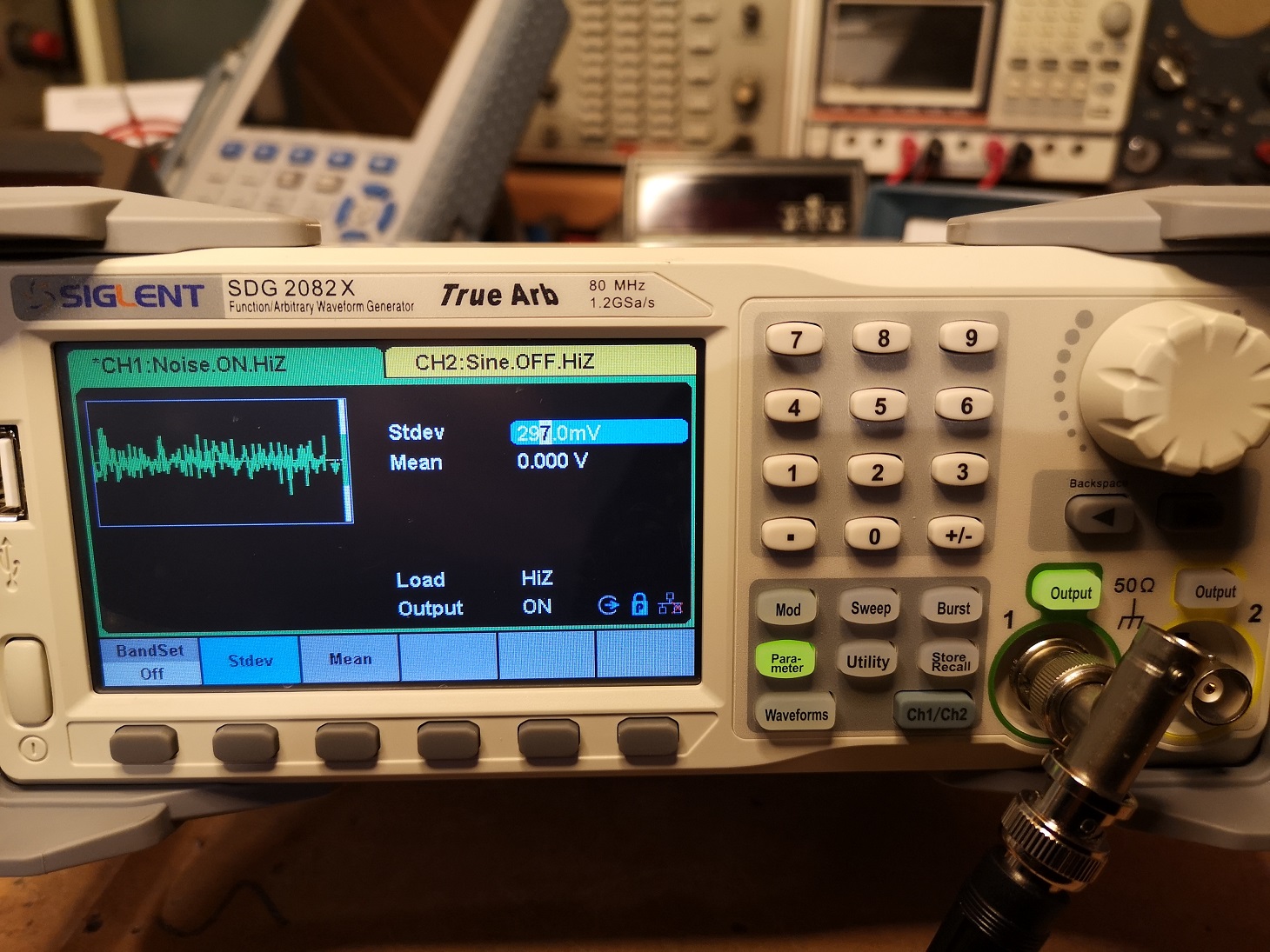

Op 19 februari 2022 20:16:40 schreef wellenkino:
Siglent, 2082X

[bijlage]

leuk ding! Zelf heb ik liever wat ouder, iets met ingesleten.. |:(

Ik ben BTW technisch nog opzoek naar het een en ander. Mocht iemand nog een Audio precision AP one portable of Neutrik A2 tegen komen... ;)

RTFM, dan pas vragen...

Wat een mooie! Jammer dat het logo kwijt is

If you want to succeed, double your failure rate.
Sine

Moderator

Daar had ik er ook ooit eentje van (maar dan met de 5254C GHz plugin)

Maar die was helaas beyond repair.
De LDR's op de keramische plak in de nixie decoders waren gaan lekken. Met als resultaat dat er meerdere cijfers door elkaar gingen branden.
Dat is blijbaar een bekend geintje bij die dingen.

Thevel

Golden Member

Worden die fotocellen met 8 lampje belicht om de nixie's aan te sturen?

RAAF12

Golden Member

Met neonlampjes en die werken ook als latch om een cijfer vast te houden terwijl de teller doorloopt. De 7475 moest nog worden uitgevonden :-)

https://www.youtube.com/watch?v=LJIsMxZWFdQ vanaf 18min.

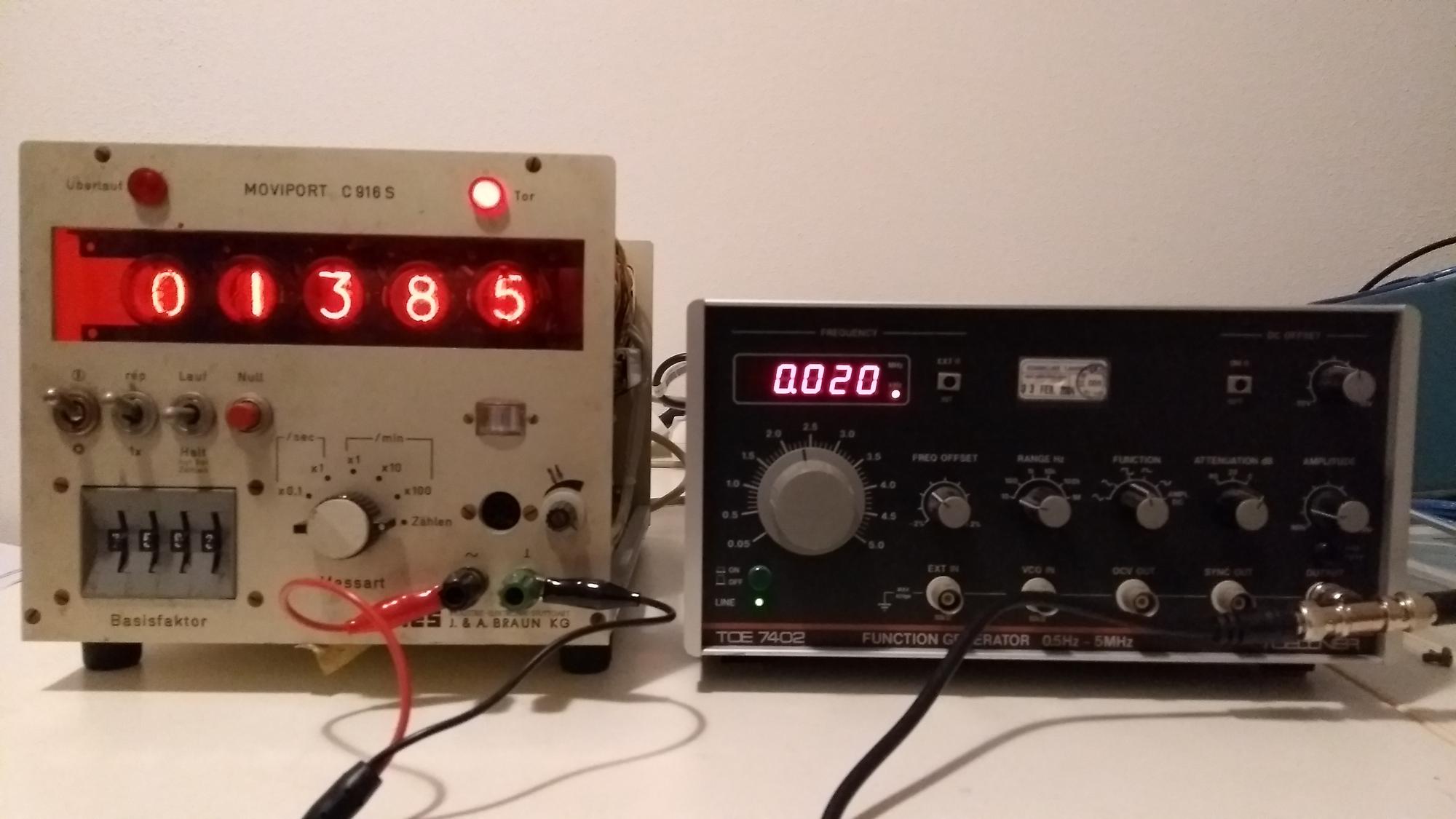

Dit is niet mijn mooiste meetapparaat ;)

Dit apparaat heb ik +- 20 jaar geleden op zolder gezet, ging weg bij werkgever. Nu eens aangesloten, en hij doet het nog. Het is een teller achtig apparaat. Ik dacht eerst met nixie buizen, daarom had ik hem bewaard, maar dat zijn het niet. Ik kan er verder niets over vinden. Is Duitse degelijkheid in ieder geval.

Weet iemand er meer van ?
Ik denk dat ik hem maar weg doe, dus als iemand er belangstelling voor heeft laat het maar weten.

bprosman

Golden Member

Volgens mij zijn het wel Nixies hoor, tenminste dat linker apparaat.

De jongere generatie loopt veel te vaak zijn PIC achterna.
Sine

Moderator

Op 2 april 2022 18:41:55 schreef Tuxracer:
Het is een teller achtig apparaat. Ik dacht eerst met nixie buizen, daarom had ik hem bewaard, maar dat zijn het niet.

Weet iemand er meer van ?
Ik denk dat ik hem maar weg doe, dus als iemand er belangstelling voor heeft laat het maar weten.

Het zijn wel degelijk nixie buizen, alleen niet in de klassieke rechtopstaande vorm.
Gezien het Duits is gok ik op ZM1022's

Mocht je er toch met alle geweld vanaf willen weet je me te vinden ;)

Op 2 april 2022 19:24:25 schreef Sine:
[...]
Gezien het Duits is gok ik op ZM1022's

Bijna goed, het zijn GN-4's.
Ik kende alleen de klassieke buizenvorm...

Ik reserveer hem voor jou :)

Tidak Ada

Golden Member

@Sine:
Je gaat hem toch niet slopen, he? :?

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
