Bij de opruiming van Singer in Aken heb ik o.a. een BK load gekocht. Meen voor drie tientjes. Voor die prijs uiteraard niet werkend. Één van de MOSFETs lag vol in sluiting en blijkbaar had er de nodige stroom gelopen. De printbaan richting die MOSFET was verdampt.

Na het vervangen van de nodige zaken in de buurt van de MOSFET lijkt het ding weer goed te werken. Op het net kan je een stuk van een schema vinden van een model van een concurrent, waarbij de ene een kopie is van de andere of andersom. In ieder geval lijkt het allemaal erg op elkaar en was het goed bruikbaar.

Ik heb de calibratie software kunnen krijgen en ook dat lijkt te werken. Alleen moet ik de 10A nog een keer afregelen, maar heb geen voeding die dat aankan :)

Nog wat foto's.
http://members.home.nl/baltusg/BK8500%20front.JPG

http://members.home.nl/baltusg/BK8500%20bottom.JPG

http://members.home.nl/baltusg/BK8500%20top.JPG

miedema

Golden Member

Ha guidob,

Mooie load, prima deal, en een leuk reparatie projectje :-)

groet, Gertjan.

haasje93

Golden Member

If a cluttered desk is a sign of a cluttered mind of what than is an empty desk a sign?

Hi,

Ik had weer wat budget om iets aan te schaffen, en de twee stukjes apparatuur waar tussen ik ging kiezen
was een van de nieuwe Rigol Functie generatoren en een NTP server van Leo Bodnar.
Het is uiteindelijk de NTP server geworden.

Maar nog even over de Rigol functie generator, belachllijk kastje, wat de beweegredenen hiervoor dan ook zijn...
https://www.rigolna.com/products/waveform-generators/dg800/
Het zou dan om de DG822 gaan, de max frequentie is niet zo belangrijk, maar dan zou ik hem aanschaffen omdat het nogal makklijk is
allerlij golfvormen te koppelen via het menu, wat ik handig vind voor testopstellingen.
De meeste software voor ARB generatoren is net zo onhandig als KeySight software "BenchVue" *grin*

Terug naar het stukje apparatuur dat vandaag is binnen gekomen.
Na een aantal afwegingen heb ik dan toch maar gekozen voor een fabrieks product dat op GPS werkt.
Ik heb hier ook nog een zelfbouw unit via DCF, maar dat is niet helemaal van deze tijd.
De website van Leo had ik al vaker bekeken en doordat het via een klein computer met een NTP deamon bagger was om via mijn hoofd internet verbinding om een goede NTP server te maken, heb ik de knoop doorgehakt en staat nu dat leuke NTP Server doosje zijn eerste testen te doen.
Links aan de achterzijde de SMA ingang voor de GPS dongel, dan een standaard USB aansluiting, deze kan gebruikt worden voor de voeding als je geen PoE switch hebt.
Verder wordt deze aansluiting als ik het goed heb ook gebruikt voor het uploaden van de Firmware, maar dat moet ik nog uitzoeken.
Dan komt de Ethernet aansluiting en als laatste een BNC uitgang, deze is simpel in het menu te programmeren tussen deze drie settings: 1PPS, 1MHz en 10MHz.
Bij mij staat hij op 10MHz om de uitgang te vergelijken met mijn Miedema referentie.
De 10MHz uitgang is zo eigenlijk niet direct te gebruiken als 10MHz referentie, dit heeft te maken met de jitter op het signaal, zo wat meer hierover.
http://www.bramcam.nl/Diversen/LeoNTP/LeoNTP-01.png

Hier staat het kastje op een van mijn voedings projecten, het is heel simpel van opbouw en de menu structuur is zo opgebouwd dat je eigenlijk geeen handleiding nodig hebt.
Leo weet duidelijk hoe het hoort :-)
http://www.bramcam.nl/Diversen/LeoNTP/LeoNTP-02.png

Hier staat mijn Racal-Dana counter gekoppeld aan de Miedema referentie en de BNC kabel gaat naar de 10MHz uitgang van de LeoNTP.
De oplettende kijker ziet dat de gate tijd hier 20-seconde is en beide apapraten staan meerdan 4 uur aan.
Het verschil blijft op het ogenblik met deze meettijd bin.en de 2PPB.
Bij 1 seconde meettijd zijn er 7 nullen achter de 1 stabiel, als mijn GPS antenne ook op mijn mastje gemonteerd zit, heb je kans op nog iets meer stabilitijd,
eigenlijk bedoel ik minder jitter.
http://www.bramcam.nl/Diversen/LeoNTP/LeoNTP-03.png

Nu even wat drama over de internet verbinding waarop ik een jaar of twee geleden een zeer goede NTP server had draaien.
Er is bij ZIGGO en/of mijn moden dingen veranderd waardoor het niet goed meer mogelijk is een stabiele NTP server te draaien en mee te doen aan de NTP Pool.
Hier is de status te zien van een Orange-Pi Zero NTP servertje dat zo goed mogelijk getuned is.
Een drama zoals dit er uit ziet, dat was vroeger met een andere NTP server rete strak, weken achter elkaar een score van 20.
Ik heb op een extra IP adres hier nog een andere NTP server draaien, de score hiervan is niet anders als dit plaatje.
Het oranje kader is het moment dat ik de Orange-Pi Zero heb afgekoppled en de NTP data naar de LeoNTP heb gerouteerd, geen haar beter dus.
Dit moet bij ZIGGO of hun modem zitten.
De losgekoppelde Orange-Pi Zero mag ik op een lokatie hier vlak bij aansluiten voor een test, dit is ook een ZIGGO verbinding,
maar deze heeft b.v. altijd al b.v. een lagere pingtijd gehad dan mijn aansluiting...
http://www.bramcam.nl/Diversen/LeoNTP/LeoNTP-04.png

Dit is de score van mijn NTP server via een DSL verbinding, jullie kennen hem wel van mijn Rasberry Pi topic met de Pi-Hole software.
Deze is dus via WIFI verbonden met het modem, bijna helemaal strak.
http://www.bramcam.nl/Diversen/LeoNTP/LeoNTP-05.png

Maar het kan nog gekker, dit is een RPI met Pi-Hole software bij een klant van mij, een symetrische 500Mbit verbinding die maar licht belast is.
Dit is ook een drama...
http://www.bramcam.nl/Diversen/LeoNTP/LeoNTP-06.png

Dit doosje gaat dus dienen als lokale NTP server en gaat meedoen in de NTP pool, maar dan wel via een andere verbinding dan ZIGGO :-)
Verder wil ik hem gebruiken om af en toe de Miedema referentie te controleren en ik wil kijken of ik een klokje mee kan aansturen.

Een echte GPS 10Mhz referentie moet er ook nog komen, de meeste spullen zijn al in huis, nu nog een flinke doos "tijd" kopen...

Met een niet optimale geplaatste GPS antenne ziet de Leo NTP tussen de 10 en 16 sattelieten ook met de flinke stortbui die net nog bezig was.
Voor meer info, kijk op de website van Leo, hij heeft ook GPS gelockte 10MHz referenties: http://www.leobodnar.com/shop/index.php?main_page=product_info&cPath=1…

Ik ben er blij mee!

Gegroet,
Bram

You have your way. I have my way. As for the right way, the correct way, and the only way, it does not exist.

Hi!

Nog iets wat deze week binnen kwam, niet direct voor de getoonde meetinstrumenten bedoeld, maar toch getest.

Het is een 4-WireShort, hier op en KeySight 34461A gemonteerd.
http://www.bramcam.nl/Diversen/4-Wire-Short-01.png

En dit is met wat moeite(zit wat strak) op een van mijn TEK meters.
http://www.bramcam.nl/Diversen/4-Wire-Short-02.png

De TEK geeft een ongeveer 10x lagere waarde aan, dat komt omdat deze meter een 10Ω range heeft en de KeySight heeft dat niet.

De kortgesloten waarde is aardig aan drift onderhevig, door de lage thermische massa van deze tool denk ik niet dat deze de oorzaak is,
maar dat het de meters zelf zijn.

Net als bij alle andere precisie meetopstellingen geld ook hierbij geduld, zeker 1 minuuut, schoongemaakte stekkerbussen natuurlijk en
als je DMM een front/Back schakelaar heeft, deze ook een paar keer omschakelen.
In drie dagen waren de twee hulpstukjes hier binnen vanuit Duitsland.

Hier kunen jullie de info vinden in een topic op EEVBlog.
https://www.eevblog.com/forum/oshw/4-wire-short/

Groet,
Bram

You have your way. I have my way. As for the right way, the correct way, and the only way, it does not exist.
flash2b

Special Member

Bedankt voor de tip van de 4-wire short, net de een na laatste gekocht op ebay.de.

Kruimel

Golden Member

Op 21 september 2018 20:32:17 schreef blackdog:
[...]

De TEK geeft een ongeveer 10x lagere waarde aan, dat komt omdat deze meter een 10Ω range heeft en de KeySight heeft dat niet.

En een negatieve waarde, wat interessant is... Misschien een kleine offset in de senselijnen of toch en nog een beetje Seebeck effect?

flash2b

Special Member

Op 22 september 2018 16:31:45 schreef Hoeben:
30 dollars, ik maak zelf wel wat.

Op ebay.de €10 + €4 verzendkosten. De pluggen van MC kosten al €2 per stuk en er zitten er 4 op. Zie https://www.ebay.de/itm/123336657573

Zelfmaken kan ook, beter en goedkoper zie 4-wire short

Hi Kruimel,

Ik denk dat het een samenspel is van overgebleven offset en die vervelende Meneer Seebeck :-)
De meters net weer even aangezet, nu in ieder geval in de 100PLC setting, de Keysight is nu: +000.0002Ω en stabiel.
De TEK die ik gisteren liet zien zegt dit: -0,00013Ω

De tweede TEK die ik heb laat deze waarde zien: +0,00012Ω

Groet,
Bram

You have your way. I have my way. As for the right way, the correct way, and the only way, it does not exist.
Schimanski

Golden Member

Vandaag op de Lichtmis bij het scheiden v.d. markt een scope gekocht. TEK2221A 100MHz analoog + dig. storage. Compleet met probes, extra probetips, boekje, tas.

Omdat ik hem eerst wilde testen en er vanwege de regen geen spannning meer was bij de kramen samen met de verkoper in het restaurant gaan zitten en daar getest. Alle zelftest PASSED, in eerste instantie geen triggering, maar op zo'n markt zit iedereen aan alle knopjes te draaien dus even zoeken naar de juiste instellingen. Daarna werkt het ding zoals het moet.

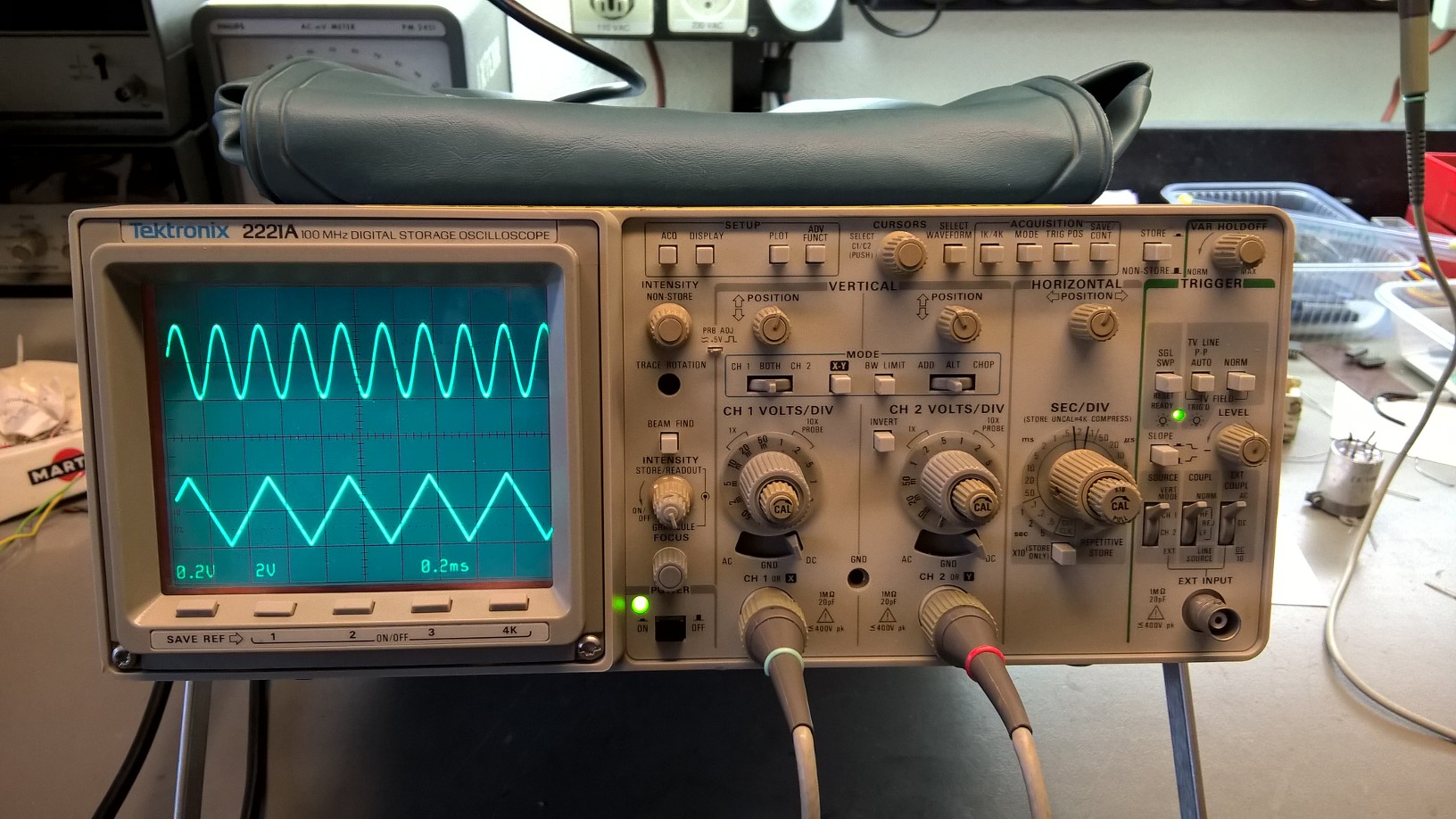

Mijn oude TEK 2215A (60MHz) begon wat kuren te geven. Dit is een waardige opvolger. Komt bij Erasmus MC Rotterdam vandaan. Daar heb ik via m'n werk nog contacten, ik zal eens mailen of de manuals daar nog ergens op de plank zwerven.

Thuis even snel wat signalen erop gezet en wat foto's gemaakt.

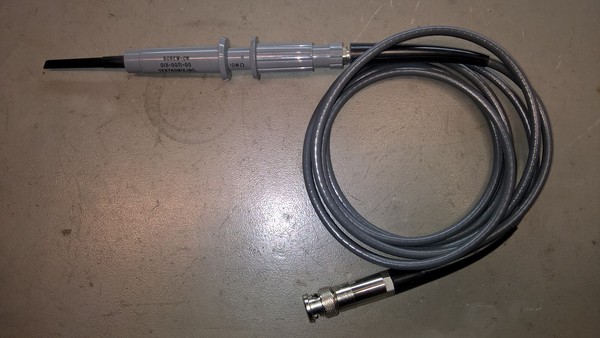

Naast de 2 originele 100MHz probes zit er ook nog een High Voltage probe bij. Type P6007 1500V (DC + peak AC), 100x, 25MHz

https://www.uploadarchief.net/files/download/wp_20180922_20_11_42_pro.jpg

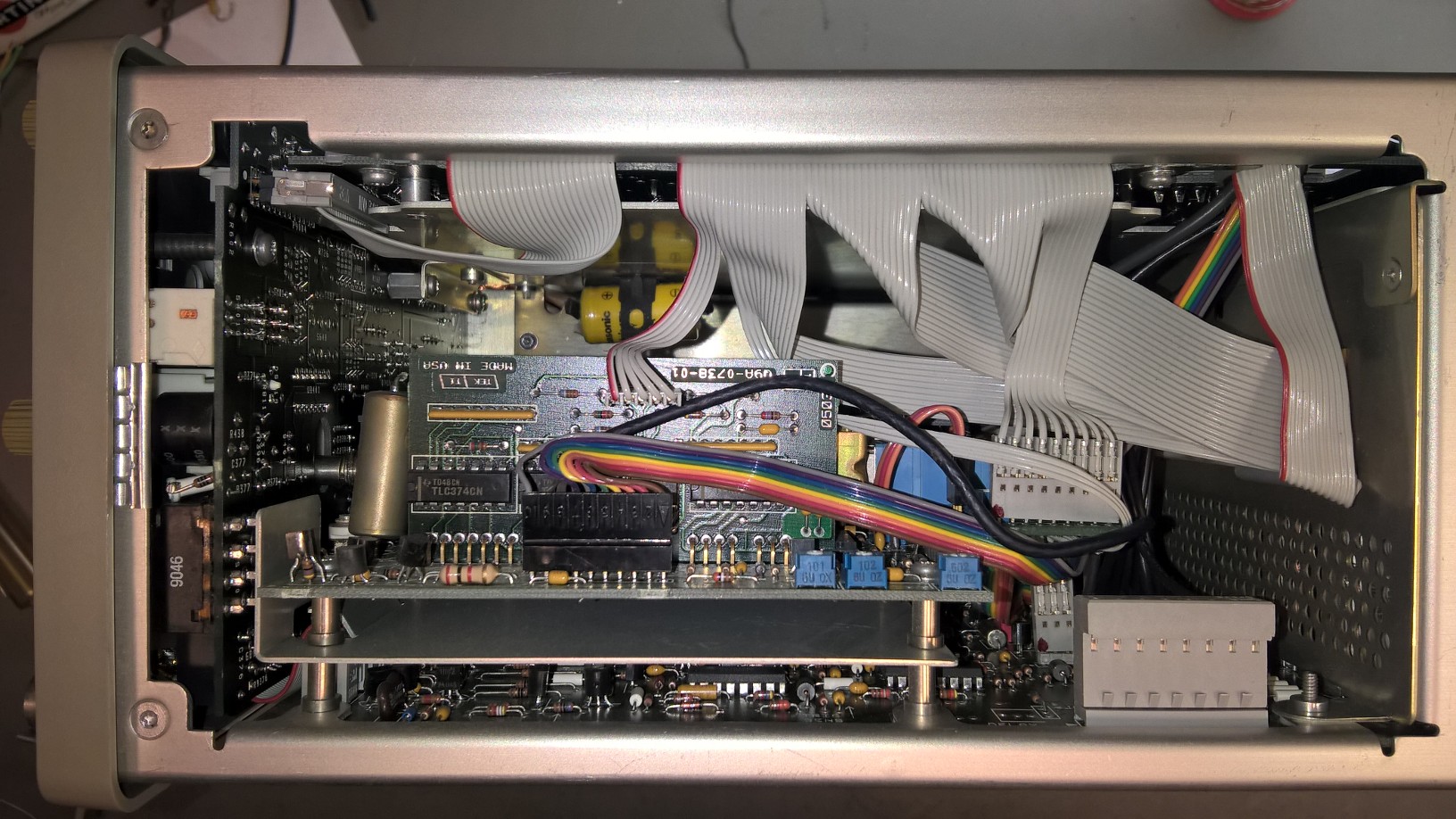

Om hem bij mij boven de werkbank te plaatsen moest de beugel + tas eraf, meteen maar even plaatje v.d. binnenkant geschoten.

What, me worry? // Radiozendamateur - PA2HGJ // Stuff is the junk you keep -- Junk is the stuff you throw away // Tinkeo Ergo Sum
Hugo Welther

Moderator

Het enige dat tussen jou en je doel staat is alles wat jij jezelf verteld dat je het niet kan.

Hi Schimanski, :-)

Dat ziet er nog goed uit, mooie duidelijke traces en ook de weergave van de meergegevens op het scherm vind ik mooi van deze serie scoops.

Een goede score!

Groet,
Bram

You have your way. I have my way. As for the right way, the correct way, and the only way, it does not exist.

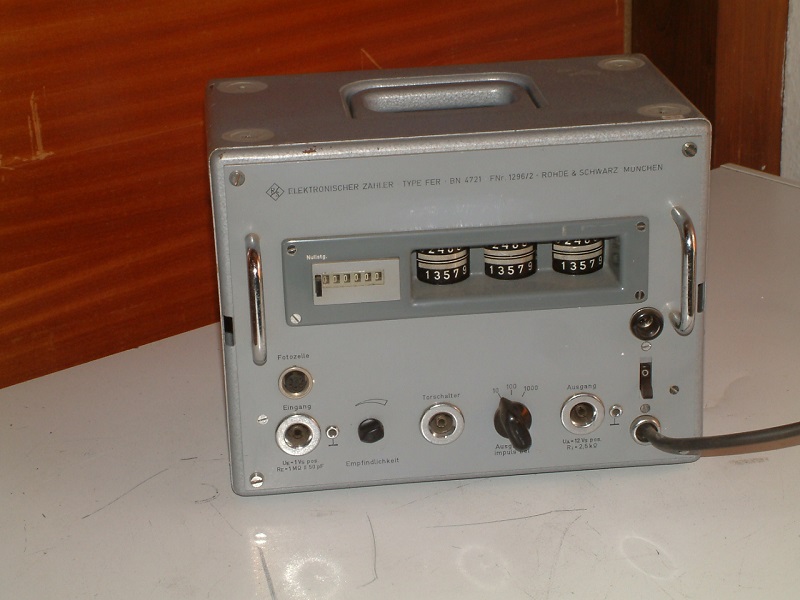

a modern counter :-)

greetings from germany
Martin

in Tek we trust

Philips Icoma NL,

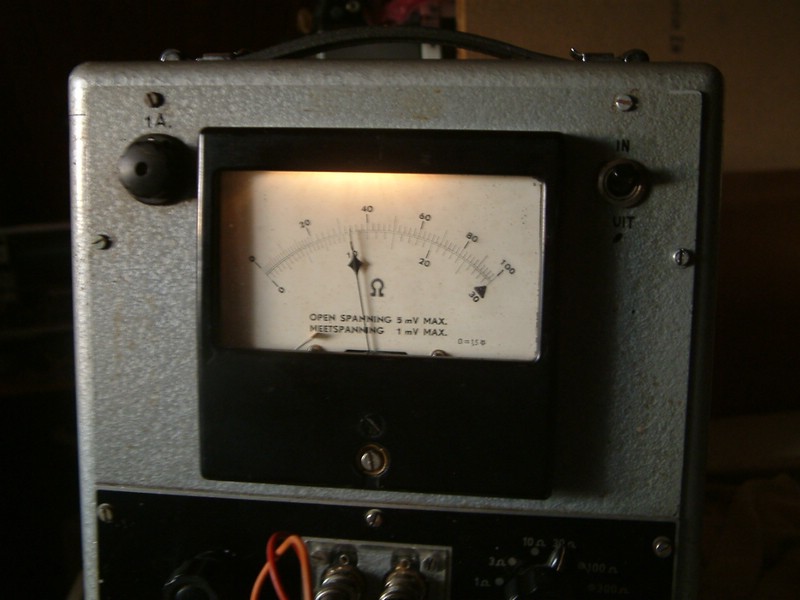

a glowing low resistance meter
(4 wires, 10kHz, 1,3,10,30,100,300 Ohm)

test: 10 Ohm

in Tek we trust
maartenbakker

Golden Member

Op 5 oktober 2018 21:23:56 schreef Martin.M:
Philips Icoma NL,

a glowing low resistance meter
(4 wires, 10kHz, 1,3,10,30,100,300 Ohm)

[bijlage]

test: 10 Ohm
[bijlage]

Always nice to see factory equipment. Could you by any chance take a picture of the type plate or transcribe it?

If i read correctly, this meter is especially suited for in circuit measurements as it uses an extremely low voltage of 1-5mV.

[Bericht gewijzigd door maartenbakker op vrijdag 5 oktober 2018 21:57:24 (16%)

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

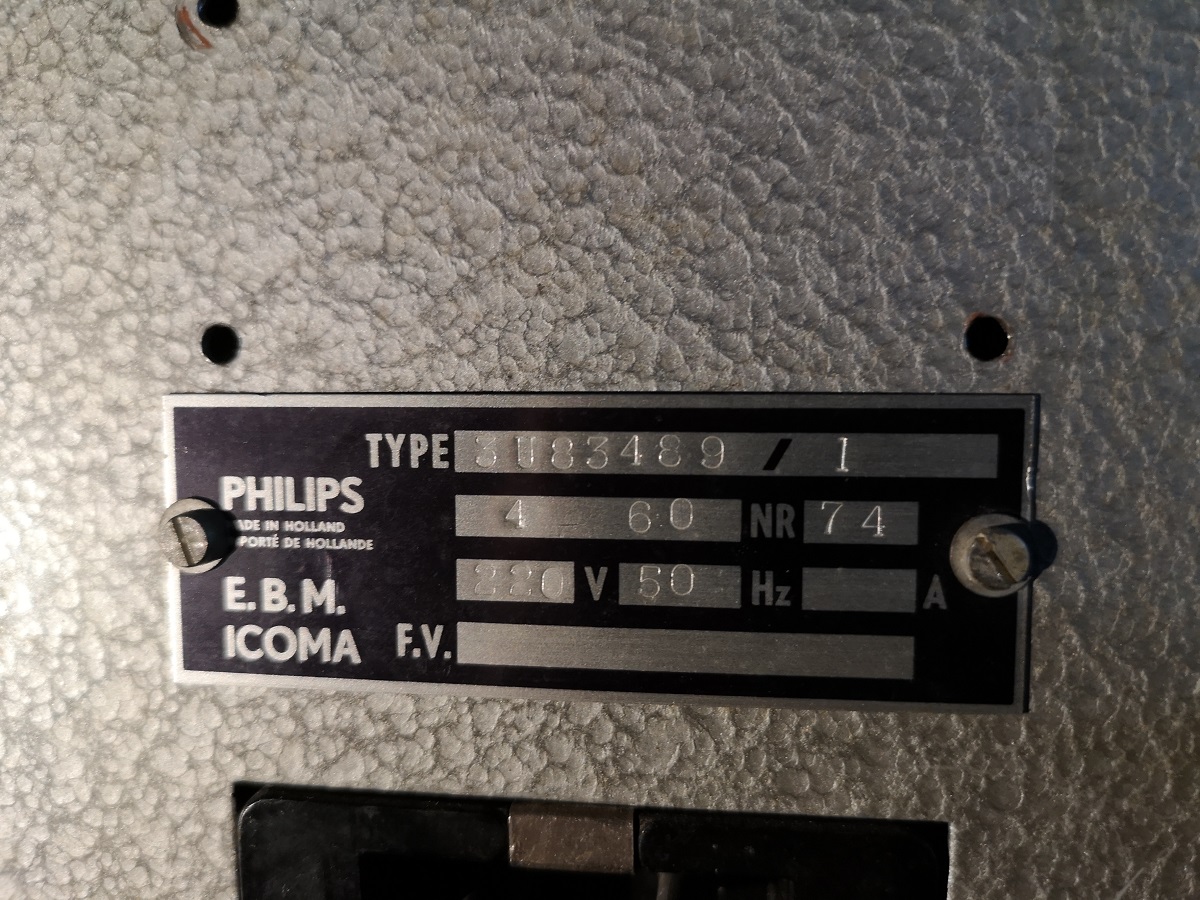

the left BNC is signal output, 10kHz, very low R, directly from the oscillator. The ground is seperated.
the right BNC is the signal input, going to a 10kHz frequency selective amplification following rectifier, instrument.

The selector insert a low ohms R in the signal line of the oscillator.

output and input will be wired to the test R, all parallel, so this is a 4 wires test, the test R is a voltage divider to the series R from the selector.

It works with a small sine of 10kHz.
So you can test also C for ESR..

This instrument was at home in the Valvo Manufacturing for Capacitors in Herborn, DE , in the QC laboratory.

greetings
Martin

in Tek we trust

good for sports and olympia ,

the Philips Elektro Spezial short time counter PT1310 :-)

accuracy: crystal tube, 10kHz
tubes: 15
counting tubes: E1T , 6 pcs
inputs at backside start + stop.

The " , " is a hole illuminated with a little bulb,
so we have 3 different plugins in the frame: counter, counter with " , " and oscillator plugin.
the counting is 99, 9999 sek. ( 1/10.000 sek)

Restoration tip for all E1T counting apparatus: The voltage windows where a E1T is correct counting is extremly small ! Read datasheets and look, the food must be accurate <1% ! Voltage measurements at the counter tubes only with 1 G Ohm High Voltage probes connected to 5 1/2 DMM, a external load resistance of 50M or lower will make them disapointed :-) The little bulb in the oscillator plugin is a rectifier tube, EA76. Push button I is broken here, I have rebuild that, see first picture.

Elektro Spezial was a Philips Company, located in Hamburg.

in Tek we trust

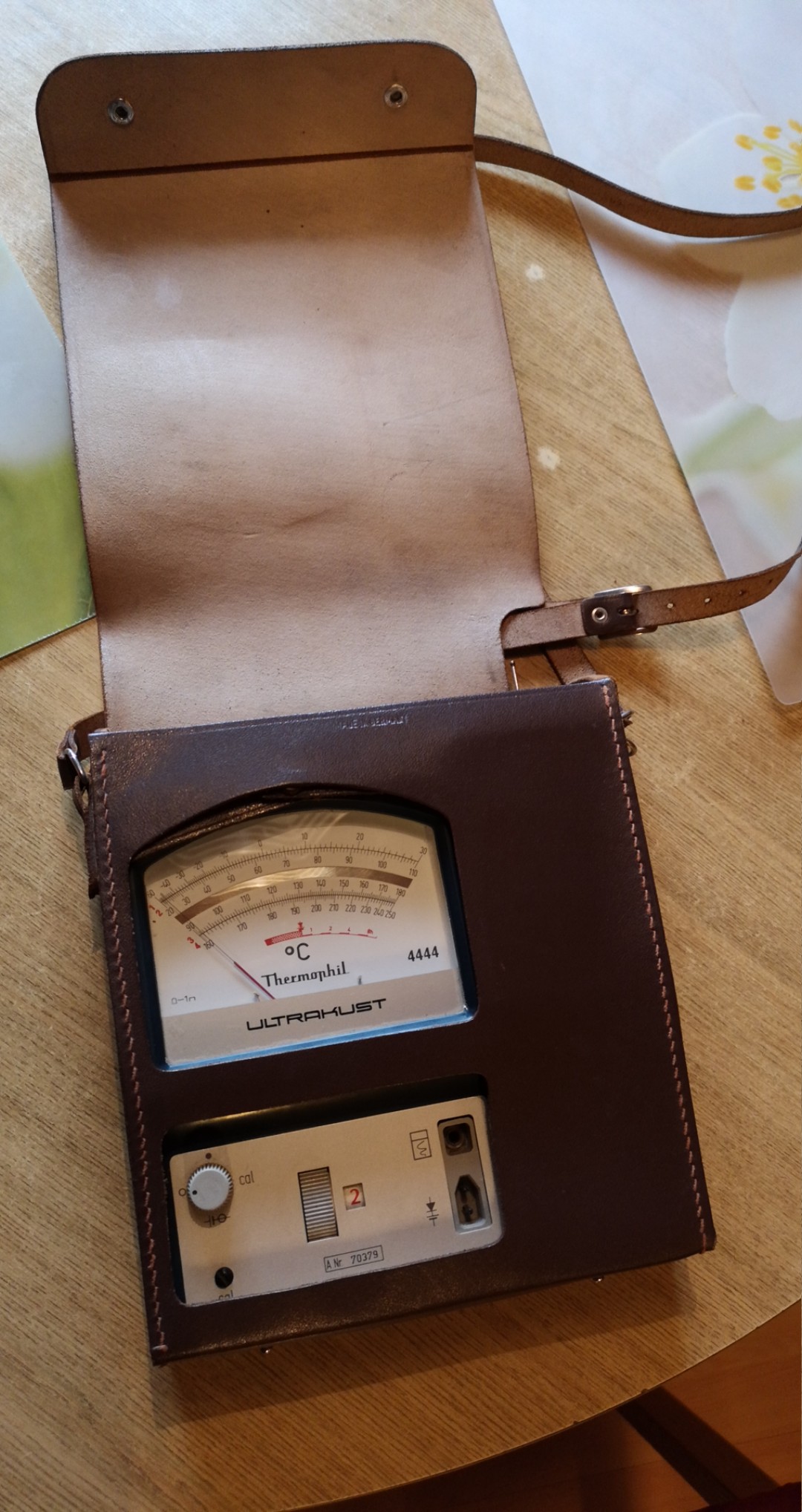

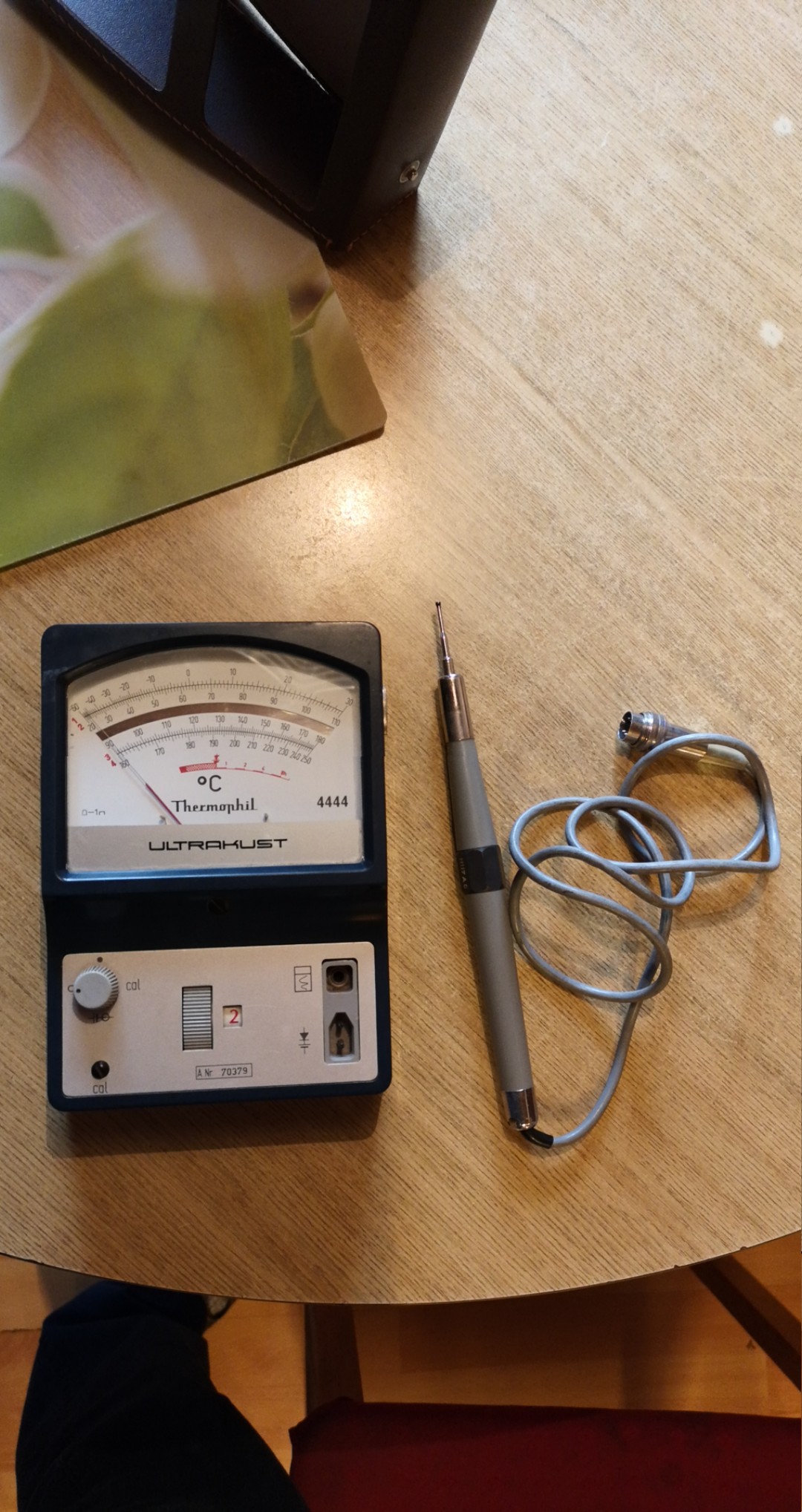

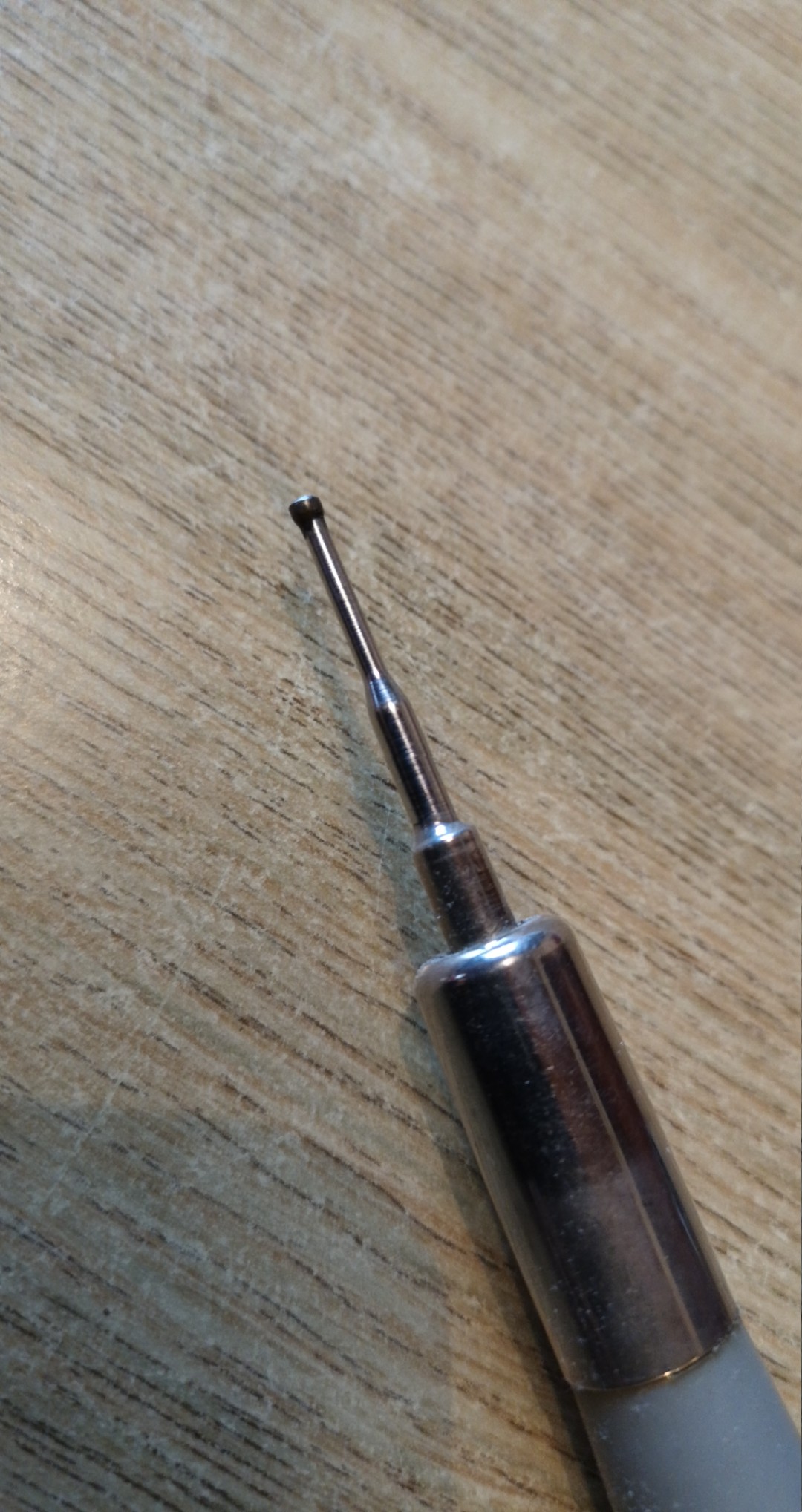

Thermophil 4444 is a contact thermometer,
-60 to +250°C in 4 ranges :-) all transistor, 2x9V Bat.
analog output 0-1V. accuracy = < 2% of reading. 1971

in Tek we trust

SYSTRON DONNER

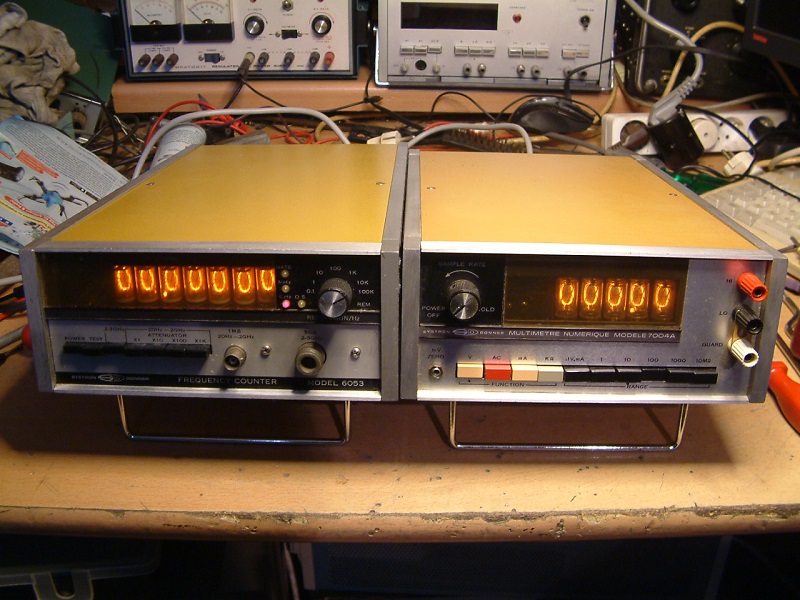

3GHz Nixie counter 6053 + Multimeter 7004 :-)

in Tek we trust

Heathkit radio service Set :-)

in Tek we trust

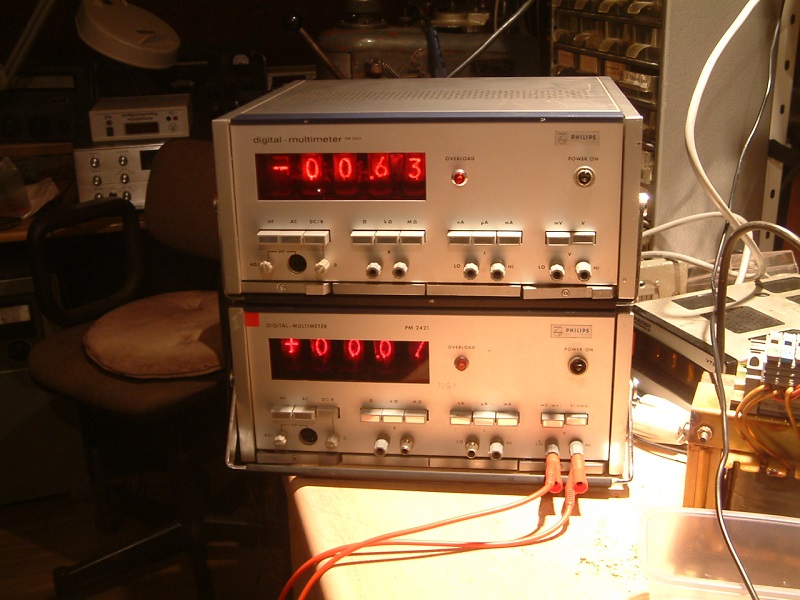

PM 2421 DMM :-)

one of them have a problem to repair (optical chopper system)

in Tek we trust

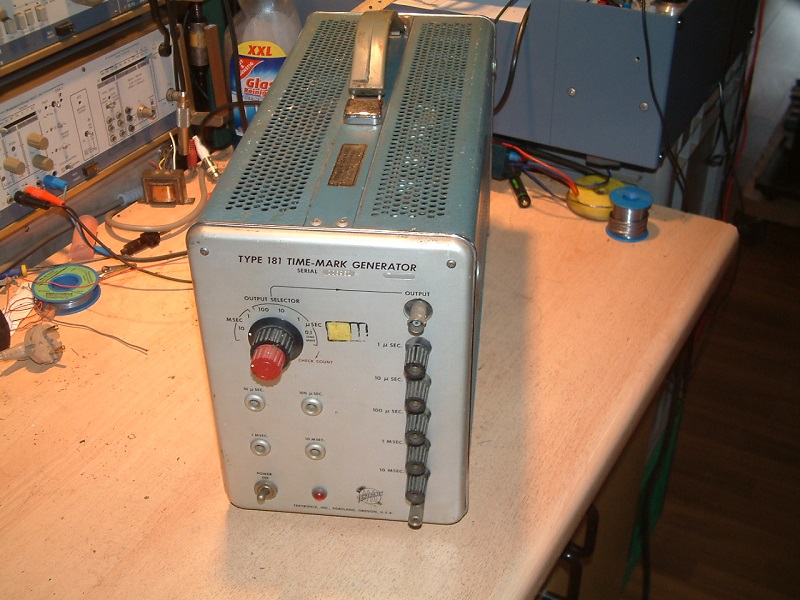

Tek 181 Time Mark (with option crystal oven) + PM 2517-E +Tek 7844 opt 21,78 :-)

181 time marks

in Tek we trust
