Philips B3X82U Alleen FM werkt

Die spanning is 0V.
Het valt me op dat de UL84 niet echt zichtbaar gloeit.
Volgens de datasheet zou de gloeispanning 45V moeten zijn bij een stroom van 0,1A.
Ik meet 13,4V. In dat geval doet de buis dus vrijwel niets tot tot niets
Dat past dan weer bij wat ik ervaar (geen geluid)

Zou het kunnen dat er iets met de gloeidraad is zoals deels kortgesloten?

Komt dat wel eens voor?

Op maandag 3 juni 2024 17:38:16 schreef Bavelt:
Die spanning is 0V.
Het valt me op dat de UL84 niet echt zichtbaar gloeit.
Volgens de datasheet zou de gloeispanning 45V moeten zijn bij een stroom van 0,1A.
Ik meet 13,4V. In dat geval doet de buis dus vrijwel niets tot tot niets
Dat past dan weer bij wat ik ervaar (geen geluid)

Zou het kunnen dat er iets met de gloeidraad is zoals deels kortgesloten?

Komt dat wel eens voor?

Maakt de gloeidraad sluiting naar de kathode?
Dat kan je zo meten.
De andere buizen zullen dan wat feller gloeien denk ik?
Of de gloeidraad even op de labvoeding testen.

Op maandag 3 juni 2024 17:53:56 schreef revado:
[...]

Maakt de gloeidraad sluiting naar de kathode?
Dat kan je zo meten.
De andere buizen zullen dan wat feller gloeien denk ik?
Of de gloeidraad even op de labvoeding testen.

Nee, hij maakt geen sluiting met de kathode. Dat had ik al gemeten.

Mijn labvoeding gaat niet verder dan 15V, deze buis moet 45V hebben.,

Maar ik ben er al wel achter: ik heb de UL84 er uit gehaald, wel opgenomen in de gloeiketen met 2 draadjes, en vervolgens in zijn voet een EL84 gedrukt. En daar dan 6,3V op gezet met een labvoeding.

En dan speelt het ding weer..

De UL84 is dus stuk...

Je kan ook gewoon de gloeidraad op continuiteit meten.

Komt zeer zelden voor dat een gloeidraad doorbrandt.

Buizen met hogere gloeispanning (o.a. de 'U'tjes) hadden vaker last van sluiting/inzakking/uitrekking, omdat die gloeidraden veel dunner zijn.

Op maandag 3 juni 2024 18:10:19 schreef Ledlover:
Je kan ook gewoon de gloeidraad op continuiteit meten.

Komt zeer zelden voor dat een gloeidraad doorbrandt.

Hij is ook niet doorgebrand, maar er zit ergens halverweg of zo een sluiting.
Waardoor het ding op halve kracht brandt (of nog minder).

Daar kan ik dus niks meer mee...

In het geval een dergelijke U-buis er niet meer is, dan zou het alternatief kunnen zijn door het opnemen van een weerstand van 450 Okm in de gloeiketen om een spanningsval van 45V te krijgen, en een apart klein trafootje van 6,3V een plekje te geven voor een E-buis.

Ik heb al lopen kijken, maar zijn er eenvoudige trafootjes in omloop voor een enkele buis (dus 0,3A)?

Bij 300 mA kan je ook een PL84 nemen, die is 15 volt 300mA
Ik ben volop aan het zoeken geweest, ik heb ergens een doosje met U spul...
Zit er niets tussen de eerste set P buizen?

[Bericht gewijzigd door revado op (15%)]

De PL82 was de enige die in de buurt kwam.
Maar een P-buis gaat niet gloeien in een U-keten.

Ik ga morgen even kijken bij het plaatselijke radiomuseum, waar ik inmiddels een soort vrijwilliger ben.

UL84's zijn gewoon te krijgen hoor. Niet te moeilijk over doen. Waarschijnlijk heeft Wim de Rotte ze wel.

Op maandag 3 juni 2024 21:06:50 schreef Bavelt:
De PL82 was de enige die in de buurt kwam.
Maar een P-buis gaat niet gloeien in een U-keten.

Ik ga morgen even kijken bij het plaatselijke radiomuseum, waar ik inmiddels een soort vrijwilliger ben.

Ik bedoelde ook met een los trafotje voor de PL.
De UL84 en PL84 zijn meer gelijk wat bouw betreft.

Op maandag 3 juni 2024 21:14:41 schreef revado:
[...]

Ik bedoelde ook met een los trafotje voor de PL.
De UL84 en PL84 zijn meer gelijk wat bouw betreft.

Er zat wel een PL83 bij. Maar die heeft een andere Pin-lay-out.

Een EL84 gebruikt 760mA @6.3V volgens de sheet. Beide gloeivermogens zitten wel rond de 4.5 Watt. Mooiste zou zijn een nieuwe UL84 natuurlijk.

Een trafo van 45V @ 5W naar 6,3 volt is ook niet echt even snel gevonden of gemaakt.

Andere optie zou kunnen zijn alle U buizen vervangen voor E en het gloeidraad circuit ombouwen naar parallel en op een 6 volt trafo van voldoende vermogen.

De site van Wim de Rotte meldt ze ook op voorraad te hebben.

Via google vond ik met wat moeite nog twee leveranciers voor de UL84 die mij betrouwbaar leken.

https://btb-elektronik.de/en/product/5111/ul8445b5-pentode-roehre-tube…
https://radio-antigua.com/en/european-tubes/1694-1-x-ul84-45b5-tube-rf…

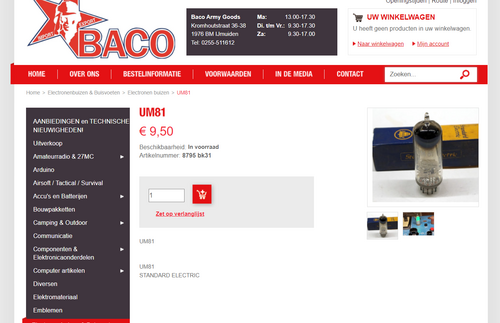

Kijk eens wat BACO heeft :)
Die is gelijk aan de UM80 zover ik kan zien.

Het lichtpatroon kan iets anders zijn, de rest grotendeels gelijk. Kan geen kwaad om 'm te proberen.

Ik scoorde een UM80..
Blijkt dat daarvan de gloeidraad is onderbroken..
Jammer dan...

Het radiootje is voor de rest klaar; een Nieuwe UL84 werkte genezend.
Het ding gaat weer terug naar de eigenaar.
De AM laat ik mu voor wat het is.

Op naar de volgende...

Op dinsdag 4 juni 2024 23:33:12 schreef Bavelt:

Op naar de volgende...

dan toch eens een RF generator overwegen.. zal ik eens kijken of ik nog wat in de aanbieding heb? (met buizen uiteraard :-) ).

Op maandag 3 juni 2024 22:48:15 schreef harry64:
Een EL84 gebruikt 760mA @6.3V volgens de sheet. Beide gloeivermogens zitten wel rond de 4.5 Watt.

Een EL86 ook. Dat zou de juiste vervanger zijn, maar gezien de nog goede beschikbaarheid van de UL84 inderdaad niet de beste oplossing.

Kwam jou site ook nog tegen in googel, alleen jammer dat er uitverkocht bij stond. :P
