Na twee jaar stoeien op breadboardjes, hier dan mijn eerste 'echte' projectje. Met printplaatje en al. En het werkt nog ook! Hip hip hoera voor mezelf

Het is een mini zendertje (het goedkoop chinees bordje rechts op de print), aangestuurd door een PIC (boven op de print), een helix antennetje en een klein voltage boostertje (links op de print) om de 2.5 volt tot 12 volt te boosten voor het zendertje.

(Klik op de foto om een grotere versie te zien)

Het meeste van het werk gebeurt in het PICje (booster aansturen, encodering, pre-amble codering, ...), maar voor mij zat de 'magic' deze keer in het maken van een 'echt' printje.

Hiervoor heb ik een tweedehands plotterje aangepast om op printplaatjes te kunnen tekenen. En na weken prutsen met Eagle, null-modem kabeltjes, plotter pennetjes, ... was het vandaag het uur van de waarheid. En het is nog gelukt ook!

In ieder geval een bedankje aan de vele mensen die op deze site hun ervaringen hebben gepost. Ongeveer alles wat ik nodig had om hiermee van start te kunnen gaan heb ik op deze site gevonden (hoe moet ik etsen?, het aanpassen van het plotterje, het doorgronden van eagle, het helix antennetje, ...)

Thanks ...

Als je die foto's even bewerkt zijn ze niet zo absurd groot (1,7MB!), en ook veel beter zichtbaar.
Dus in bijvoorbeeld ACDSee of Irfanview 'saven' als JPG en resizen/croppen/colorbalanceren.

(Clickable)
Slechts 70KB, en er is nog wat te zien ook.
Edit: sorry voor de pornoadvertenties bij de plaatjeshost. Ik zal voortaan een nettere zoeken.

[Bericht gewijzigd door auggie op dinsdag 9 januari 2007 01:26:02

Op 9 januari 2007 01:23:48 schreef auggie:
Als je die foto's even bewerkt zijn ze niet zo absurd groot (1,7MB!), en ook veel beter zichtbaar.
Dus in bijvoorbeeld ACDSee of Irfanview 'saven' als JPG en resizen/croppen/colorbalanceren.

Slechts 70KB, en er is nog wat te zien ook.
Edit: sorry voor de pornoadvertenties bij de plaatjeshost. Ik zal voortaan een nettere zoeken.

Oeps, niet op gelet.
Het waren de fotootjes in het ruwe formaat zoals ze uit mijn camera zijn gekomen.
Is ondertussen opgelost (zonder porno erbij )

Bedankt om het te laten weten.

Op 9 januari 2007 00:48:36 schreef Ibanez:
@turboke: hoe zit het met de mail?

Sorry, is nu vertrokken (stond nog in mijn drafts...)

CD

Op 9 januari 2007 01:00:22 schreef wiffel:
[afbeelding]

Ik zou dunnere boortjes pakken als ik jou was.

Op 9 januari 2007 10:39:40 schreef Henry S.:
[...]
Ik zou dunnere boortjes pakken als ik jou was.

Dat denk ik nu ook. Het is de eerste keer dat ik zo'n bordje maak. En nu snap ik plots waar al die mensen met hun boor-problemen het in die andere posts over hebben Ik heb ondertussen ontdekt hoe ik in eagle de pads wat groter kan maken en heb wat kleinere boortjes gekocht. Gelukkig heb ik het PCBtje een aantal keer ge-etst zodat ik de volgende dagen wat kan oefenen met dat boren.

De beste manier om iets te leren, op het scherm lijkt het allemaal zo simpel, totdat je er zelf mee bezig gaat.

Ik denk dat we door de projecten de topic niet meer zien!
dus miss een: Show your projects! Part 3.
of moeten we nog 5 pagina's wachten tot de 30?

OMG andre ... ben je je aan het vervelen ?

@Andreesie: Meteen ophouden met dat gedonder, als je aandacht wilt ga je maar naar een chat site.

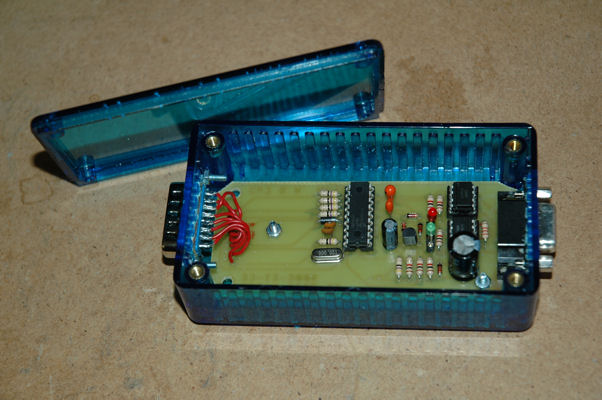

Tussendoortje: ook mijn pas gefabriekte Galva-Wisp (jaja, de blauwe behuizing is populair . Dank aan allen voor de inspiratie. ).
Met rubber voetjes tegen het krassen op de werktafel...

PCB is iets aangepast en een beetje ruimer opgezet vanwege de gekozen behuizing (lang leve de autorouter).

Waar haal je zulk soort behuizingen?

(mijn AVR programmer is nog steeds naakt)

bij mij bij de electronica boer (breda) hebben ze in het assortiment...ik gok dus op meer plaatsen

Zelfs bij http://www.conrad.nl/goto/?product=522458 ...

_{waar deeplinken nu ook mogelijk is ?}

Op 10 januari 2007 07:20:08 schreef help:
Zelfs bij http://www.conrad.nl/goto/?product=522458 ...

_{waar deeplinken nu ook mogelijk is ?}

Exact

Yep, met da knopje "directe productlink"
ziet er wel netjes uit met die blauwe behuizing!
veel plezier gehad in het solderen van de aparte draadjes?

Op 10 januari 2007 16:48:21 schreef Monster_henry
ziet er wel netjes uit met die blauwe behuizing!

Thx. Het schaaf- en breekwerk valt redelijk weg achter de connectors.

veel plezier gehad in het solderen van de aparte draadjes?

In mindere mate .
Maar aan beide kanten zo'n haakse stekker had niet zo mooi in de behuizing gepast.
Heb hem een tijdje 'los' gebruikt. Toen zat de 15-polige connector netjes op de print geschroefd (zie de 2 open gaatjes). Dus de draadjes zaten er al een tijdje aan.

Het passend maken van die sub-d connetors vind ik wel altijd een crime en ik ben eigenlijk nooit 100% tevreden met het resultaat.

Op 9 januari 2007 23:32:35 schreef picsels:
jaja, de blauwe behuizing is populair

waar ken ik die van???

http://www.circuitsonline.net/forum/view/33110/1/blue

blijft mooi dat "ice-blue", heb ze van display

[Bericht gewijzigd door draadjelos op woensdag 10 januari 2007 19:34:30

Op 10 januari 2007 19:33:19 schreef draadjelos:
[...]
waar ken ik die van???

Vandaar mijn dankbetuiging aan allen die voor inspiratie hebben gezorgd.
Vond dat blauw erg mooi. Alleen het rode LEDje is, als 't ie brandt, niet meer zo goed zichtbaar. Maar ach...

gaatje in het deksel, led met platte bovenkant nemen en door het gaatje laten steken? Is even prutsen maar wel een mooi resultaat

Blauwe led.
