Het nixie/dekatron/neon etc. topic Part 2

leuke spulletjes...

maareh, niemand die weet hoe je die nixie's uit hun voetjes haalt zonder de verf te beschadigen?

1 voor 1?

Is het niet mogelijk ze eruit te halen zonder de verf aan te raken?

nee, ze zitten in een of ander display, en de enige plekken waar ik mijn vingers er tussen kan krijgen zitten bij de verf ...

joepie, ik heb er 2 uitgekregen zonder de verf onleesbaar te beschadigen:
eentje met een blauw roostertje erboven:

jan-c2
8037
made in u.s.a.
6626

en een met ongekleurd/metaalkleurig roostertje erboven:

b24
6410
8037
(b-5031)

het zijn nixie's die je van bovenaf inkijkt...

kan iemand van deze gegevens de types afleiden?

owja, het zijn er 6, zitten in een waterdicht stalendisplay, compleet met voetjes, en rechtsonder elke nixie een neon lampje.
heeft 12 euro gekocht als ik me het goed herinner (lichtmis) .

moeten maar een klokkie worden, ik heb hier ook nog een oude scoop, daar moet ik ook nog is iets voor maken...

maarja, eerst maar is verder met m'n belichtingsbak en iets simpelere electronica (bobineaansturing e.d.).
Ik wil dus een mooie klok maken met meerdere weergavemogelijkheden, ik heb dus al een aantal dingen bedacht:
-vfd displaytje 2*16 (heb ik )
-lcd displaytje 2*16 (heb ik ook)
-scoopklokkie, heb oude scoop
-nixie's (heb ik dus nu ook )
-binaire led weergave
-led-display weergave
-misschien een of andere olfashion klok aangestuurd door stappenmotors oid
-zo'n meganische "flappenklok" misschien ook

ik moet alleen nog iets speciaals vinden voor de seconden-input van het geval, zat te denken aan een electronisch gestuurde slinger, maar dat maakt wel erg veel herrie .

naja, plenty of ID's, Lack of time

mogelijk al gezegd maar ik zit hier lekker james bond te kijken uit het jaar 19?? iig goldfinger, en ze hebben een bom, samen met een aftelklok, en wat denk je, nixies

Bijna, dat zijn edge-lit displays bijna nog mooier dan nixies

*Klickable*

1964 trouwens

[Bericht gewijzigd door Sine op donderdag 9 november 2006 22:56:45 ]

Op 3 november 2006 13:19:55 schreef Xander2K:
[...]
Jammer dat je server down is. Ik ben de foto's in google cache inderdaad tegengekomen van de IN-17 en de 7977. Alleen geen groot formaat dus.

Mijn webpage werkt ondertussen weer perfect.

Mijn verzameling JAN7977 & B-4998:

CD13a, JAN7977, B-7009, IN-17, B-4998:

JAN7977 en B-4998 naast een IN-18 en een NL-7037:

B-4998 vergeleken met een B-7037 (=Amerikaanse Z5680):

IN-17:

CD13a:

CD

Ik heb nu ook "gewone" nixies in huis. 13 stuks IN-8 . Ik had er maar 12 besteld, maar mij hoor je er niet over klagen dat die rus (geloof ik) niet kan tellen
Ze zijn wel liev

Wat voor voeding raden jullie me aan om te maken voor mijn Nixie klok? Ik wil NIET met SMDs aan de slag. Is het dan handig om gewoon 230 -> xx -> 230 trafo's te nemen, of een step-up rond de 34063, of de MAX(1)771, of rond een NE555? Hij moet 6 IN-8 buisjes en 4 neon lampjes kunnen voeden.

ik heb verschillende klokken direct uit het lichtnet gevoed, het verlies van een trafo is meer dan de hele logica gebruikt.

( uiteraard moet je het geheel dan wel geisoleerd inbouwen, maar dat moet je toch al, 170V is niet prettig. )

Op 15 november 2006 22:47:21 schreef Tommyboy:
Ik heb nu ook "gewone" nixies in huis. 13 stuks IN-8 . Ik had er maar 12 besteld, maar mij hoor je er niet over klagen dat die rus (geloof ik) niet kan tellen
Ze zijn wel liev

Wat voor voeding raden jullie me aan om te maken voor mijn Nixie klok? Ik wil NIET met SMDs aan de slag. Is het dan handig om gewoon 230 -> xx -> 230 trafo's te nemen, of een step-up rond de 34063, of de MAX(1)771, of rond een NE555? Hij moet 6 IN-8 buisjes en 4 neon lampjes kunnen voeden.

Let er op dat de IN-8 buisjes in voetjes moeten geplaatst worden (niet solderen!).
De pinnen liggen zéér kort bij mekaar zodat het moeilijk wordt om zelf voetjes van losse 1mm Mouser pinnen te bouwen op PCB.
Ik raad je dus aan om op eBay een partij IN-2/IN-8 voetjes aan te kopen (er staat voor 't moment een partij te koop).
Daarom ook dat ik de IN8-2 boven de IN-8 verkies (lange soldeerbare aansluitdraden)

Voeding: SMPS met 555 en FET/cap/inductor/diode (zie schema in Deel 1 op pagina17).
Eenvoudig en perfect werkend.

CD

Op 16 november 2006 07:27:53 schreef Turbokeu:
[...]
Let er op dat de IN-8 buisjes in voetjes moeten geplaatst worden (niet solderen!).
De pinnen liggen zéér kort bij mekaar zodat het moeilijk wordt om zelf voetjes van losse 1mm Mouser pinnen te bouwen op PCB.
Ik raad je dus aan om op eBay een partij IN-2/IN-8 voetjes aan te kopen (er staat voor 't moment een partij te koop).
Daarom ook dat ik de IN8-2 boven de IN-8 verkies (lange soldeerbare aansluitdraden)

Voeding: SMPS met 555 en FET/cap/inductor/diode (zie schema in Deel 1 op pagina17).
Eenvoudig en perfect werkend.

CD

Voetjes zijn al een paar dagen onderweg uit een of ander oostblokland Kostten me het kapitaal van 60 dollarcent per stuk Verzendkosten waren alleen iets minder, maar je moet er wat voor over hebben.

Ik zal die step-up dan maar eens bouwen. Kijken of ie lekker wil werken.

gisteren trouwens 4 IV-12's gekocht voor het schokkende bedrag van een hele euro (nieuw!).

Het lijkt me dat die direct op PCB te solderen zijn (zei de verkoper ook al); heeft iemand daar ervaring mee?

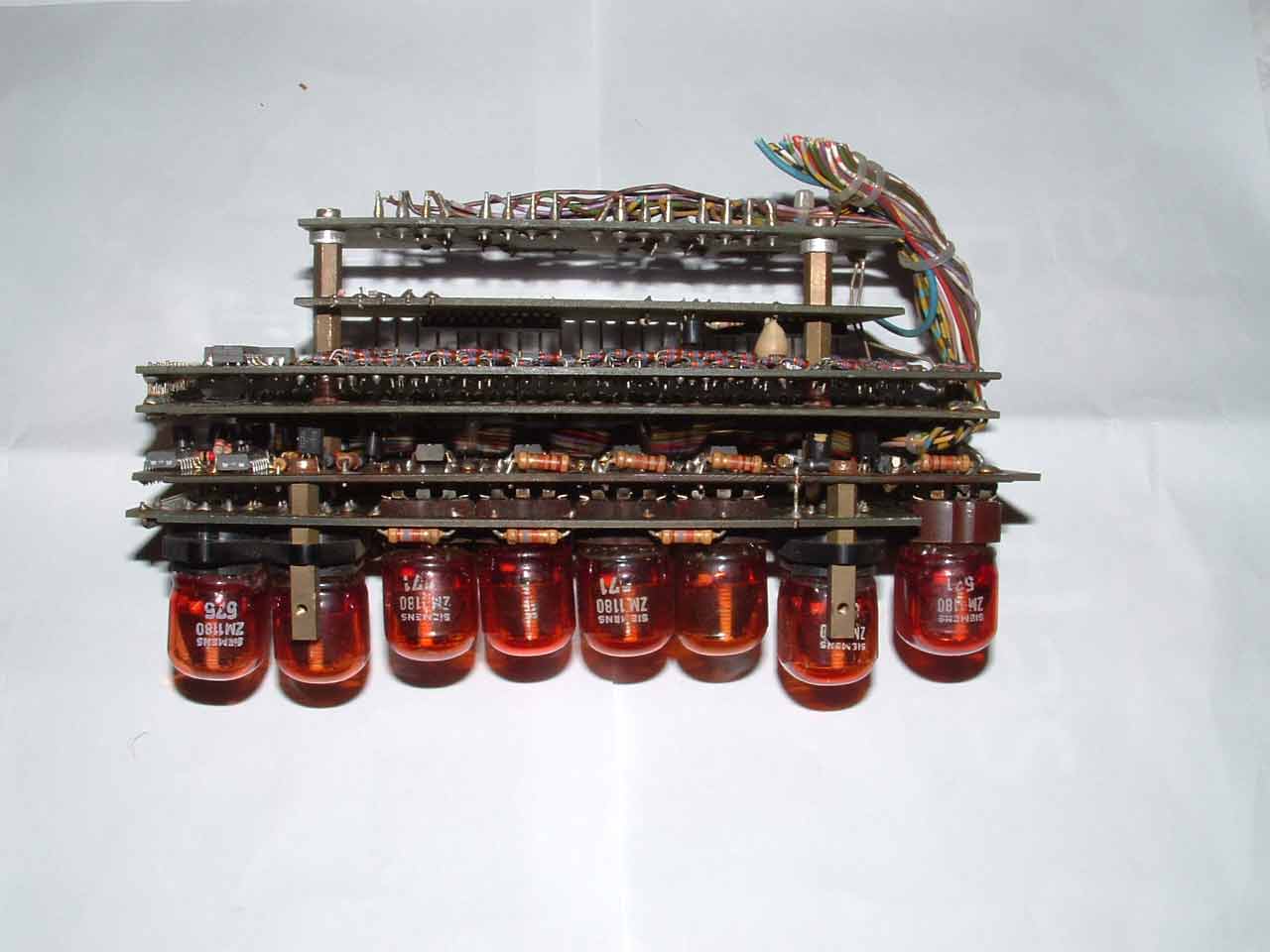

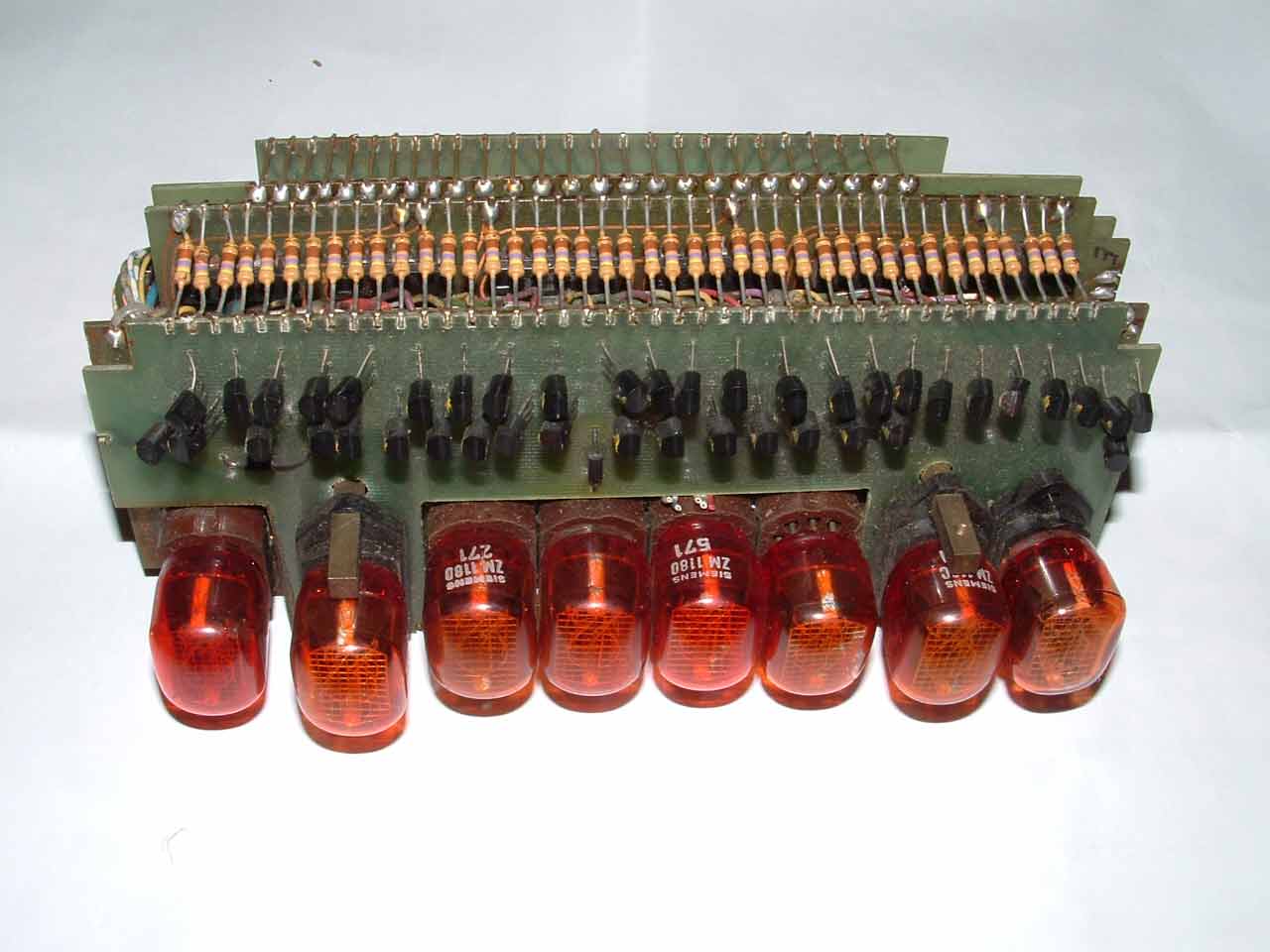

in Eelde een blokje met 8 nixies gekocht voor 15€.
hij had dezelfde buizen ernaast liggen voor 3 euro per stuk. nu voetjes en drivers erbij voor minder geld.

paar fototjes:

hoop er een klokje van te kunnen maken.

van een aantal is de oranje verf wat beschadigt, weet iemand waarom dat erop zit? zijn de tekens dan beter zichtbaar? ik weet wel dat er een precies hetzelfe type is alleen dan zonder kleur. hierdoor heeft hij wel een ander typenr.

^{afbeelding nog kleiner maken? ze zijn nouwelijks 60kb en heb ze ook al verkleind gelinkt...}

van een aantal is de oranje verf wat beschadigt, weet iemand waarom dat erop zit? zijn de tekens dan beter zichtbaar?.

correct

Op 16 november 2006 21:12:29 schreef MAH:
in Eelde een blokje met 8 nixies gekocht voor 15€.
hij had dezelfde buizen ernaast liggen voor 3 euro per stuk. nu voetjes en drivers erbij voor minder geld.

hoop er een klokje van te kunnen maken.

van een aantal is de oranje verf wat beschadigt, weet iemand waarom dat erop zit? zijn de tekens dan beter zichtbaar?

Het formaat is te groot, groter dan 640x480 kom je hier niet mee weg.

Netjes voor 15E ! dat zijn erg leuke buisjes enig idee waar het ding uit komt ? het is nogal een bijzondere constructie met al die gestapelde printen.

Als je de verf er helemaal af wilt hebben kun je ze in een warm water leggen ( +- 50 graden ) dan kun je de lak er zo vanaf wrijven.

Ik ben ondertussen ook weer wat aan het hobbyen geweest ... een geschikte behuizing gevonden voor mijn VFD buisjes ( verzaagd fotolijstje ) daarvan moet ik de elektronica nog doen, en een simpel huisje voor sideview numitrons in elkaar gefreubelt Draadjes gloeien op 3.5V dus dat heeft als het goed is bijna het eeuwige leven.
Beiden voor het grootste deel uit plexiglas, makkelijk te bewerken en je hoeft het niet verder te lakken oid

Op 16 november 2006 20:32:29 schreef BoudewijnEctor:
gisteren trouwens 4 IV-12's gekocht voor het schokkende bedrag van een hele euro (nieuw!).

Het lijkt me dat die direct op PCB te solderen zijn (zei de verkoper ook al); heeft iemand daar ervaring mee?

Nee!!!
IV-12= sockets of 1mm Mouser pinnen.
IV-11= soldeerdraden.

CD

Mooi gedaan Sine!

Heb ook nog een 9-tal van die IV-22's liggen, en 12 sockets.
Vermits ik nog een 22-tal IV-11's, evenveel IV-17's, een 6-tal IV-6's en een 6-tal IV-8's liggen heb om klokken van te maken denk ik de IV-22's weg te doen.

Iemand interesse?

Reeds een tijdje geleden aangekocht: De zeldzame IV-1

Heb er een 10-tal (buiten eBay) van een Oekraiense eBayverkoper kunnen kopen.
De IV-1 is even groot als een IV-8, en heeft enkel een ronde dot en een minteken (vergelijkbaar met de zéér zeldzame Toshiba E6505).

Perfect als separator tussen HH:MM:SS en DD/MM/JJ.

CD

Thnx Turbo,

Ik heb hier een 50tal IN22's liggen dus daar pas ik eventjes voor ( ook rechtsteeks uit de Oekraïne )

Hij had helaas geen IV11's, want voor sideview buisjes is het net wat makkelijker doosjes bouwen

Over doosjes gesproken ... wanneer krijgen we van jouw nixie/vfd bouwsels wat te zien turbo ?

[Bericht gewijzigd door Sine op vrijdag 17 november 2006 14:06:28 ]

@ pcnerd: Probeer een koordje met knoopje rond de buis aan de aansluitingen te krijgen. Met een paar van die dingen kan je het buisje eruit trekken.
Groetjes Johan

Elektuur komt in de januari uitgave met een Nixie klok

Op 17 november 2006 15:06:46 schreef johansson99:
@ pcnerd: Probeer een koordje met knoopje rond de buis aan de aansluitingen te krijgen. Met een paar van die dingen kan je het buisje eruit trekken.
Groetjes Johan

ha, ik heb ze er al uit, maar bedankt voor de tip .

maareh, weet iemand nou al wat voor type nummers nixie's dat zijn? zie post hier boven

ps. ze lijken veel op cd13a van turbokeu .

Laat me raden.. Met een stel nieuwe exotische driverchips?
Wanneer we op internet kijken is het mss wel handiger. Of heeft turbokeu 1 van zijn ontwerpen ingestuurd?

@sine: verdraaid mooi gedaan! ben wel jaloers. volgesmij zijn dat apollo DR2010 buizen?
hij lijkt wel erg op de set die op ebay word aangeboden..

edit
weet ik. maar die IV-9 buisjes die nu worden aangeboden vind ik niet mooi

[Bericht gewijzigd door MAH op vrijdag 17 november 2006 19:03:52 ]

Op 17 november 2006 18:51:44 schreef pcnerd:
[...]
ha, ik heb ze er al uit, maar bedankt voor de tip .

maareh, weet iemand nou al wat voor type nummers nixie's dat zijn? zie post hier boven

ps. ze lijken veel op cd13a van turbokeu .

Da's toch simpel ? het enige getal wat op die buisjes overeenkomt, de burroughs 8037, die is ongeveer gelijk aan de 5031 die kwa afmetingen weer erg dicht bij de ZM1020 ligt.

Op 17 november 2006 18:49:17 schreef Henry S.:
Elektuur komt in de januari uitgave met een Nixie klok

Ik zag het ja, ben benieuwd

@MAH
Thanks, en jup, Apollo DR2000

Die dingen heten trouwens numitrons, misschien wel handig voor je sig

[Bericht gewijzigd door Sine op vrijdag 17 november 2006 19:02:19 ]

Op 17 november 2006 18:59:45 schreef Sine:
[...]

Da's toch simpel ? het enige getal wat op die buisjes overeenkomt, de burroughs 8037, die is ongeveer gelijk aan de 5031 die kwa afmetingen weer erg dicht bij de ZM1020 ligt.

[...]

Ik zag het ja, ben benieuwd

@MAH
Thanks, en jup, Apollo DR2000

dat burroughs wist ik dus niet .
nu maar hopen dat er een fatsoenlijke datasheet is te vinden.

btw, zijn die dingen nog een beetje common, hebben ze bepaalde problemen ofzo?

Op 17 november 2006 08:03:33 schreef Turbokeu:
Mooi gedaan Sine!

Heb ook nog een 9-tal van die IV-22's liggen, en 12 sockets.
Vermits ik nog een 22-tal IV-11's, evenveel IV-17's, een 6-tal IV-6's en een 6-tal IV-8's liggen heb om klokken van te maken denk ik de IV-22's weg te doen.

Iemand interesse?

Reeds een tijdje geleden aangekocht: De zeldzame IV-1
[afbeelding]

Heb er een 10-tal (buiten eBay) van een Oekraiense eBayverkoper kunnen kopen.
De IV-1 is even groot als een IV-8, en heeft enkel een ronde dot en een minteken (vergelijkbaar met de zéér zeldzame Toshiba E6505).

Perfect als separator tussen HH:MM:SS en DD/MM/JJ.

CD

heb je nog van die voetjes: ik wil er ook wel stel van je overnemen.

wat vraag je per stuk?
