Ik heb inmiddels al heel wat gaatjes geboord, ik hoef er ''nog maar'' 256...

Ik ga nu ff een foto maken van mijn reeds bestaande klok, die is exact even groot, moet je maar eens kijken hoelaat het is..

[edit]

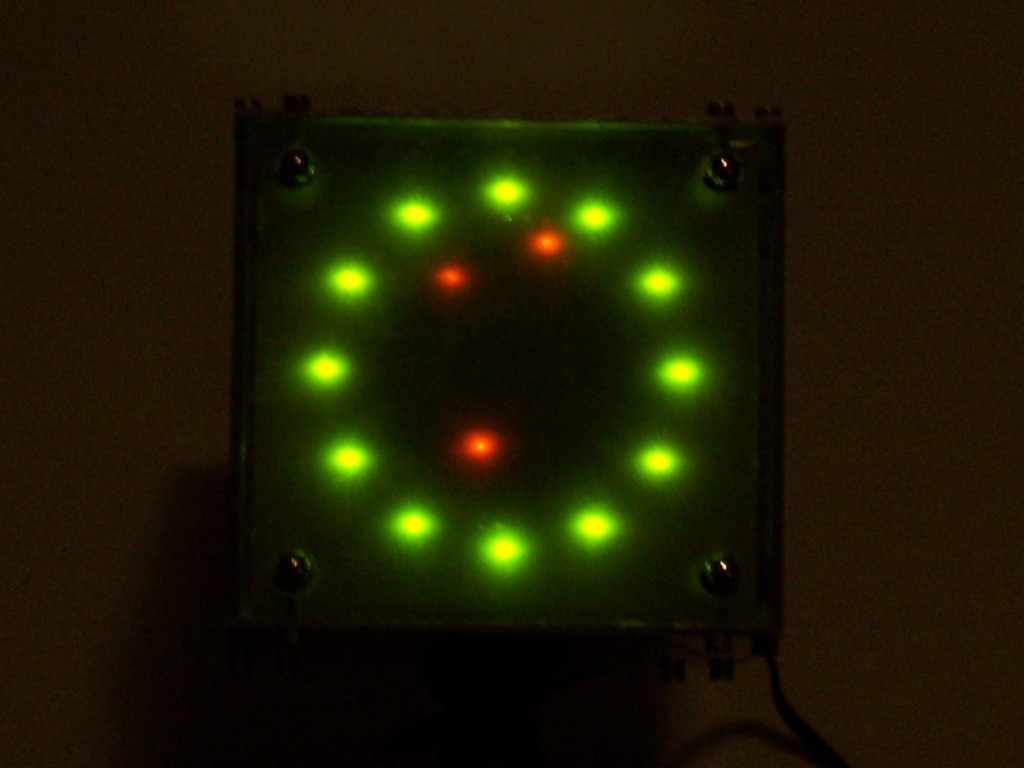

FF een foto gemaakt...
http://www.uploadarchief.net/files/download/100_4049.JPG

Je ziet precies hoelaat deze foto is gemaakt..

[Bericht gewijzigd door Henk hobby op 19 januari 2007 23:07:20 ]

:o wooow deze is echt wel mooi gemaakt :D maar de nieuwe wordt zeker mooier !:P

Natuurlijk!, heb een plexiglas behuizing met houten onderstel, ziet er echt super uit!

Nouja, als je een foto wil zien zeg je het maar!

hij is mooi. Maar hij zou nog wat duidelijker zijn als je bijv. bij de secondewijzer ook de ledjes meer naar binnen laat branden.

edit: dit topic is bedoeld voor foto's, waar wacht je op?

[Bericht gewijzigd door (Z)weetvoetje op 19 januari 2007 23:25:10 ]

Hogepriester in het genootschap der mexicaanse hond. // // Aan 2% van de mensen is 50% van het bezit ; 1% van het bezit is aan 50% van de mensen.

Nou, met die secondenwijzer zit wel goed.
Je ziet tenslotte ''binnen een seconde'' welke led de seconden aanduid.
Zo op een foto is het minder duidelijk te zien.

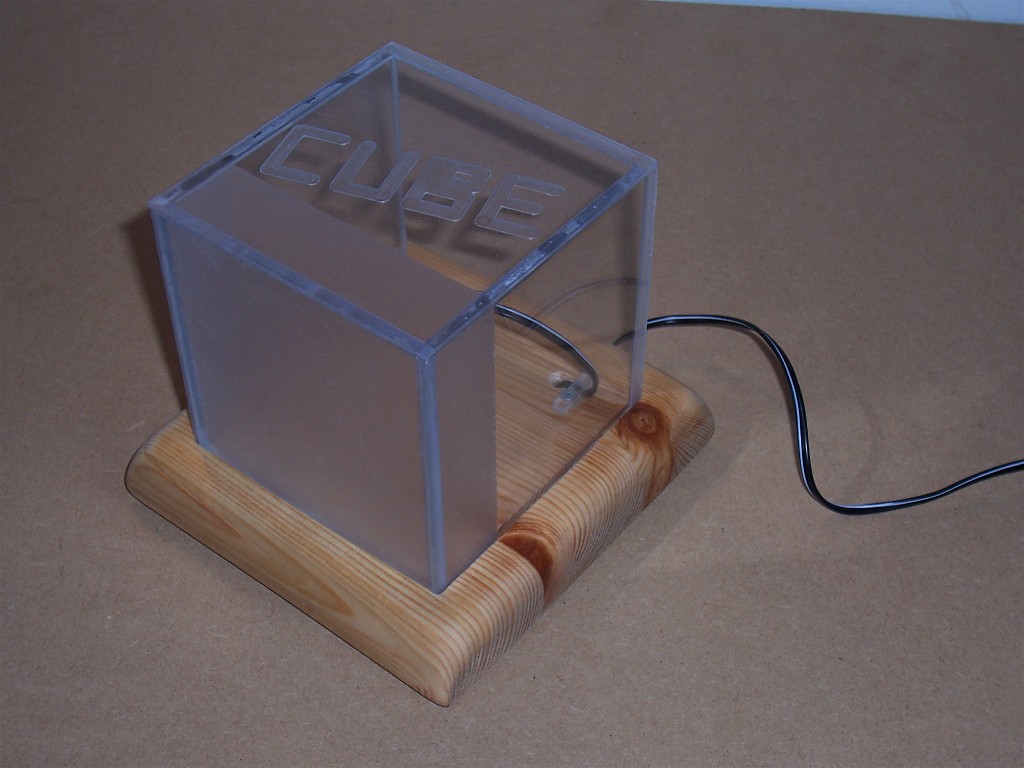

Hier is dan een foto van mijn zelfgemaakte nieuwe behuizing, dan herkennen jullie hem op de radiomarkt:D
http://www.uploadarchief.net/files/download/100_4027.JPG

Dat ziet er heel leuk uit, zeker voor een zelfbouw doosje...

Waar komt de klock eigenlijk te zitten? voor het mat-glas, of aan de bovenkant?

Hogepriester in het genootschap der mexicaanse hond. // // Aan 2% van de mensen is 50% van het bezit ; 1% van het bezit is aan 50% van de mensen.

De klok zelf komt voor het diffuse gedeelte zitten, dat geeft het een ''design'' effect.

Voor de duidelijkheid: http://video.google.nl/videoplay?docid=-2563036396545104487&q=led+…

daar istie weer:D

Als je geen alarm nodig hebt is het zeker een mooi klokje voor bij het bed of zo, misschien moet het licht te dimmen zijn maar zekers wel vet en mooi! Anders leuk voor bij de pc of zo...
Nogmaals, echt fantastish ik doe je het nu nog niet na...
<Nu krijg ik kriebels dat ik nog zo veel wil gaan maken ;)>

[Bericht gewijzigd door Nieko op 19 januari 2007 23:43:13 ]

LED addicted... Fijnmalen en snuiven maar!! :P

Hij staat nu gewoon op mijn kamer, maar geeft echt heel veel licht af, maar dat geeft niet.
Zo heb ik voor het slapen gaan nog wat rond te kijken;)

Als ik de volgende klaar heb, komt de ''oude'' in de woonkamer staan.
Ach, het is maar dat we bezig blijven eh!:D

Maar ik moet wel zeggen dat alleen de onderdelen samen al best prijzig zijn... ben ongeveer COMPLEET aan onderdelen zo'n €150,- kwijt, da's niet niks.

[edit] ik zal eens een moderator lief aankijken, tegen de tijd dat ik een heus verslag klaar heb over dat ding, dan kan het misschien een artikel worden, tenminste dat lijkt me erg leuk!

[Bericht gewijzigd door Henk hobby op 19 januari 2007 23:48:05 ]

150euro!!!! </me heeft geen intresse meer in een maken.... Heb mijn geld nog hard voor andere dingen nodig als arme 16 jarige.. Maja ik hoop dat ik nog lang leef dus wie weet :)..>

[Bericht gewijzigd door Nieko op 19 januari 2007 23:51:22 ]

LED addicted... Fijnmalen en snuiven maar!! :P

Die ledjes geven de doorslag!, die zijn eigenlijk het duurst, vergeleken met de rest. de klok is natuurlijk ook met ''low cost'' ledjes te maken...
Maar die prijs is trouwens inclusief de printplaatjes laten etsen...

VET zeg!! zoveel leuke reactie's!

Henry S.

Moderator

Twee lopende projecten:

2x15W klasse A, de serieuze 225VA trafo en de grote koelblokken zijn geen luxe.

http://plaatjes.kg-uitdaging.nl/JLH15print3.jpg

Sony 5.1 versterker met waterschade, op de plaats van een de verwijdere emitterweerstanden is de bruine prut goed te zien, het gedeelte rond de drivers was ook zo smerig en de componenten zijn vervangen.
Ik hoop dat de drivers nog leven...
Dit is dus echt een vriendendienst!

http://plaatjes.kg-uitdaging.nl/Sony.jpg

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Die versterker is DIK (misschien niet qua vermogen, maar zeker qua looks!:D)
Weet je al iets van de specs??

Henry S.

Moderator

Minimaal 2x15W in 4Ω, de preciese limiet hangt af van de DC voedingsspanning en temperatuur, de rest weet ik na het doorfluiten met RMAA.

Is een gemodificeerd John Linsley-Hood ontwerp: http://www.tcaas.btinternet.co.uk/jlh1996.pdf Daarin staan -3dB punten van 7Hz-50kHz en 0.01% vervorming @1kHz.
Vergelijkbaar met de DoZ: http://sound.westhost.com/project36.htm

Voeding is een capaciteitsvermenigvuldiger die ik persoonlijk wat netter vind dan de voorgestelde spanningsregelaars met bypass, brommetje op de speakeruitgangen is minder dan 5mV.
http://sound.westhost.com/project15.htm

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Netjes zeg! ga je hem ook serieus gebruiken?, of is het een ''gewoon project?''.

Vooral die capaciteitsvermenigvuldiger vind ik eigenlijk wel een super idee voor zoiets.

Henry S.

Moderator

Versterker komt in de huiskamer en blijft daar als het bevalt.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Okee;)

Maar wat natuurlijk ook belangrijk is: wat voor luidsprekers komen er aan?? (jaja, ik ga maar door hiero...)

Henry S.

Moderator

Ok dan, Jamo Professional 200.

http://plaatjes.kg-uitdaging.nl/speaker.jpg
1987, 200W/280W, 4-8Ω, 93dB/W/m, max SPL 116dB, 35Hz-20kHz, cross over @ 1200 en 6000Hz, 69 liter, 19kg.
10" bass-reflex, 5" mid-horn, 1" tweeter-horn.

Op wielen, en met XLR aansluiting + klemmen.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Henk, waar koop je die ledjes dan als ze zo duur zijn?
Want als je zo veel hebt loont het zeker de moeite om ze hier te bestellen, dan zit je misschien op 30 euro of zoiets voor de leds... Of heb je dat al gedaan? Mooie klok trouwens!

klein is fijn

Moderator

PLCC2 behuizing is even iets anders dan 0603 hoor. ;) Maar het geld zal wel niet in de LED's zitten, maar in de behuizing, ziet er goed uit. :)

Nou, voor alle led's ben ik ongeveer €36,- kwijt bij Farnell.
Daar heb ik ook alle onderdelen gekocht.
Die €150,- klopt ook niet helemaal, omdat je een aantal artikelen per 10 moet kopen, terwijl ik er maar 1 nodig heb. Ik zal eens exact uitrekenen wat ik aan 1 klokje kwijt ben..
De behuizing heb ik in dit geval voor niets, het hout had ik nog liggen, waaraan ik fanatiek aan het zagen, schuren en frezen ben gegaan. Ook het plexiglas had ik nog, ook dat heb ik zelf gefreesd.

Anoniem

das dan echt goedgelukt!:*
dat frezen in plexiglas

hoe doe je dt toch?

[Bericht gewijzigd door Anoniem op 20 januari 2007 13:44:14 ]

Ja, vooral die text was best veel werk zo zonder cnc bankje..

@Henry:
Dat zijn wel behoorlijk leuke luidsprekers zeg!, IDD professional...
Denk je niet dat je vlug gaat clippen met die versterker op die luidsprekers?

Henry S.

Moderator

Dat heb ik zelf in de hand, en klasse A is kwaliteit boven kwantiteit. Ik merk het straks snel genoeg, te weinig druk is amp verhuizen naar boven. ;)

Deze speakers heb ik in 1990 gekocht voor half geld wegens defecte tweeters, idd clippende versterker op een feestje van de vorige eigenaar. :P

Voor omgerekend €100 tweeters vervangen.

[Bericht gewijzigd door Henry S. op 20 januari 2007 15:19:19 ]

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Ooh!, dat is nog te doen, €100,- voor die luidsprekers....blijft toch jamo eh!

Hier op de werkkamer heb ik 2 Jamo 703'tjes staan, welke nieuwe kevlar woofers hebben gekregen. De originele hadden geen foam meer:D

Hier heb ik een zelfbouw versterkertje uit mijn begintijd op draaiend (2x TDA1514A, en ik moet zeggen dat het hele goeie luidsprekers zijn..

Nu maar hopen voor je dat er genoeg ''umph!'' achter zit;)
