Show your projects! Part 12.

Net afgemaakt, nu nog inbouwen en ergens plaatsen.

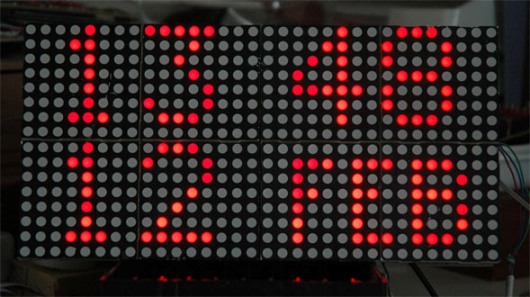

Het beroemde Baco display met DCF ontvanger.

Nu natuurlijk net niet zichtbaar, maar tussen de uren en de minuten knipperen de seconden

Zitten redelijk wat shiftregisters achter zeker ? heb je ook foto van de print ? Ik zou nog snel een ":" proggen tussen uren en minuten Mooi projectje trouwens!

Op 12 februari 2009 14:08:01 schreef hadv:
Nu natuurlijk net niet zichtbaar, maar tussen de uren en de minuten knipperen de seconden

Ahzo ik dacht dat hij bedoelde dat de uren en minuten ff verdwenen en dan de seconden tevoorschijn kwamen snap het.

Op 12 februari 2009 15:59:42 schreef AC/DrieC:
Zitten redelijk wat shiftregisters achter zeker ? heb je ook foto van de print ? Ik zou nog snel een ":" proggen tussen uren en minuten Mooi projectje trouwens!

Over het Baco display is hier al meerdere malen geschreven. Zitten idd schuifregisters enzo in.
Heeft een simpele interface met control- en databits. De truc is erachter te komen hoe dat werkt. Overigens hebben medeCO-ers mij daar bij geholpen, waarvoor alsnog dank.
Verder is het allemaal simpel: een Conrad DCF-ontvanger aan een PIC'je, in dit geval een 18LF1320 (want die had ik liggen).
Het lastigste is het decoderen van het signaal in termen van timing. Op zich is het niet moeilijk (zie ook de site van Frits K), maar de aansturing van het display zit in een Timer0-interrupt en je moet dus even heel goed doorhebben wat dat voor je delay-routines betekent. Oftewel, mijn delay_100ms doet er nu ca. 325 ms over. Voor ik dat door had....
@teunhaperen: krek

ziet er heel stoer !! hoop ooit ook is zoiets te maken.

Leuk om te zien dat er mede door toedoen van mijn topic nog steeds met de Baco displays wordt gewerkt ... Mijn displays liggen momenteel werkloos in de kast, maar dit is wel een leuke optie !
Maak je je schema en broncode ook openbaar ?

Als er animo voor is wil ik daar wel over nadenken.
En als jij nog displays over hebt wil ik wel ruilen.

Er huppelen genoeg van die displays rond, ik heb er in ieder geval interesse in.

heb ook wel interesse in schema en broncode.. heb ook nog zo'n schermpje liggen

Voor alle geinteresseerden, het staat hier:
http://www.uploadarchief.net/files/download/bacodcf.zip

Veel plezier er mee

Nauwlijk mn hoofdtelefoon versterker af en alweer begonnen met het volgende projectje.

Phonodude van Triodedick met russische condensatoren ( beetje overkill kweet het )

Nu het bijna valentijn is, een leuk gadget dat ik al eens eerder heb gemaakt.
't is weeral met losse TTL logica opgebouwd en je kunt er 8 verschillende programmatjes mee laten aflopen.
Al bij al vind ik het een mooi staandertje

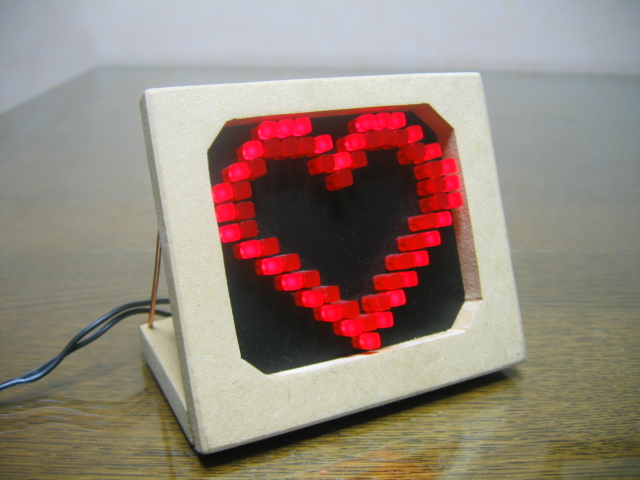

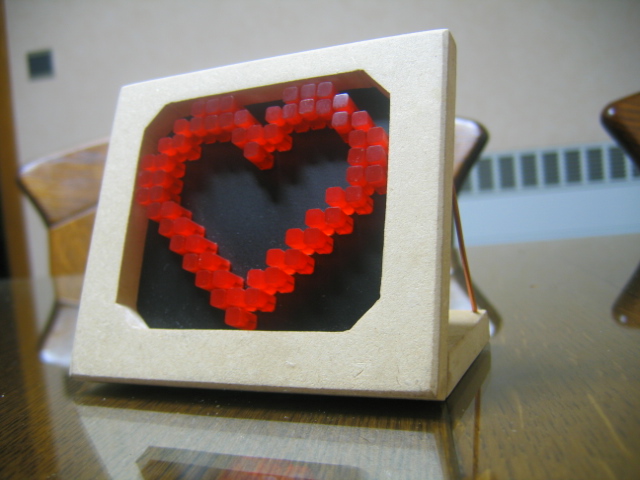

fotokes van de voorzijde

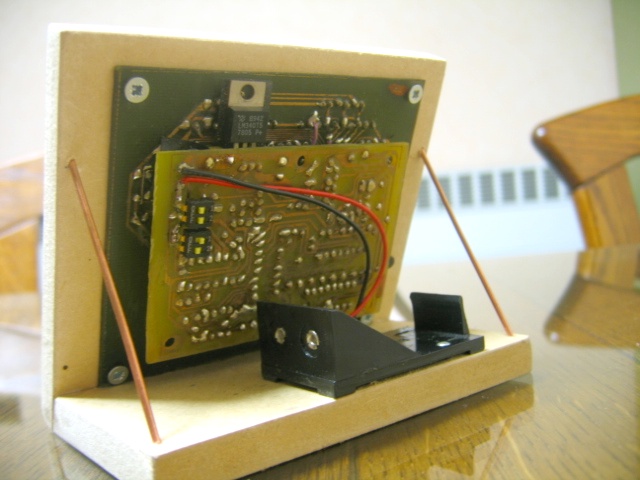

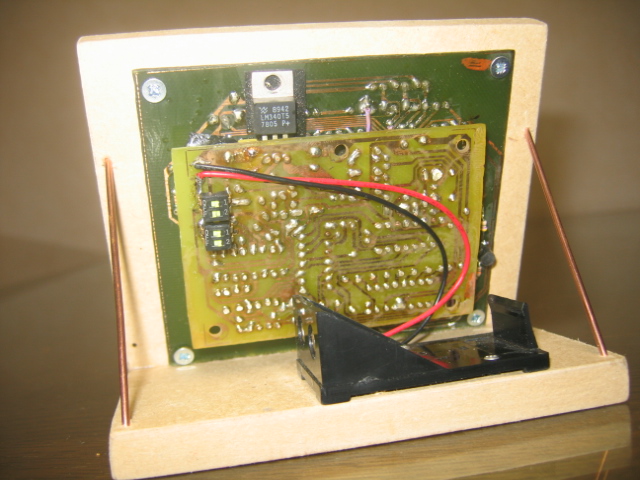

de achterzijde

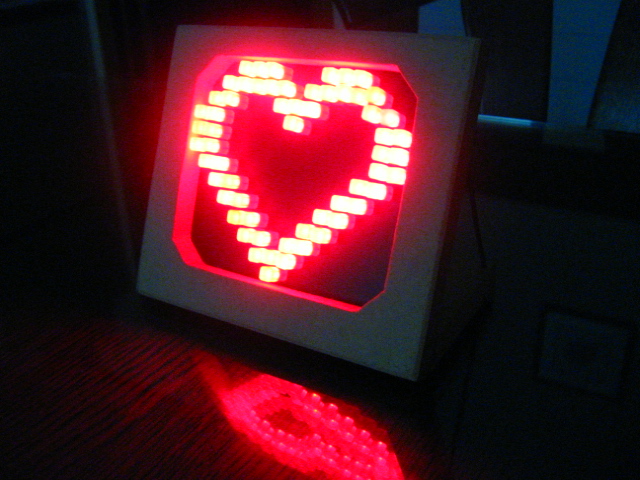

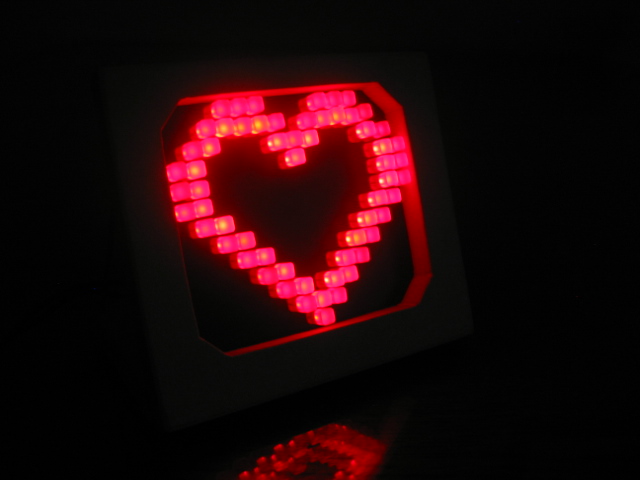

en zo ziet het er in het donker eruit.

De voorste print is na het boren zwart gespoten, ik vond dit dan wel mooi.
De achterzijde van de printen zijn gelakt, dit was eigenlijk niet noodzakelijk, maar 't is er zeker nie slechter op geworden.

schematje??

Ziet er leuk uit.

leime

hobbyelektro heeft een hart voor elektronica. Dat zie je zo...

De grote vraag is waar hij die vierkante LED's vandaan heeft gehaald..

het heeft nog niet zo veel met electronica te maken maar dat komt nog.

het is het begin van een cnc bankje of het wat word weet ik nog niet want het is en blijft hout in "mijn" handen

stef

Maar geen hart voor die arme batterijen, TTL lust wel wat....

TTL? 't Zal toch wel een moderne (HC, HCT) uitvoering zijn, mag ik hopen?

Tja, je weet nooit wat er nog in het laatje lag he..

Op 13 februari 2009 20:30:47 schreef leime:
schematje??

Ziet er leuk uit.

leime

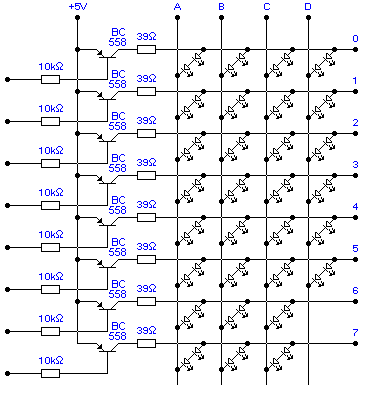

hmmm, zal het schematje toch maar posten dan

Op 13 februari 2009 20:59:28 schreef pros:
hobbyelektro heeft een hart voor elektronica. Dat zie je zo...

merci, daar zit eigenlijk wel iets in

Op 13 februari 2009 21:06:56 schreef klein is fijn:
De grote vraag is waar hij die vierkante LED's vandaan heeft gehaald..

oh, die LED's heb ik ooit van een rommelmarkt, heb er zo schat ik nog een 1500 liggen, maar met ronde Led's gaat het even goed denk ik.
en low current LED's zou nog beter geweest zijn, want ik stuur nu al iets meer dan 20mA door de LED's om een behoorlijke lichtopbrengst te hebben.

Op 13 februari 2009 21:17:45 schreef pros:
TTL? 't Zal toch wel een moderne (HC, HCT) uitvoering zijn, mag ik hopen?

het zijn idd HCT types, maar deze had ik allemaal op stock liggen, en 't kan precies nog nuttig gebruikt worden

Meer dan 20mA per led? Jeutje... En het merendeel staat constant aan?

@ jochem je moet er wel wat voor over hebben he;)

Op 13 februari 2009 21:09:07 schreef stef110:
[afbeelding]

het heeft nog niet zo veel met electronica te maken maar dat komt nog.

het is het begin van een cnc bankje of het wat word weet ik nog niet want het is en blijft hout in "mijn" handen

stef

Zolang je de draadeinden in een lagertje plaatst.. gaat het echt wel wat woorden hoor

Op 13 februari 2009 22:19:24 schreef Jochem:
Meer dan 20mA per led? Jeutje... En het merendeel staat constant aan?

Het merendeel staat constant UIT!
het schakelingetje draait ongeveer op 2kHz, en het zijn eigenlijk 2 halve hartjes.
Het Hartje bestaat uit 60Led's en zijn eigenlijk 2 identieke helften.
Dus iedere 2 LED's zijn 1/30ste van de tijd aan, en dit als je het patroon selekteert dat voor het menselijke oog alles oplicht. Dus bij de patroontjes waar het hartje knippert, zijn de LED's zelfs nog langer "uit" gestuurd.

Als je gaat rekenen is een Led max. zo'n 16µs aan en ca.484µs uit.

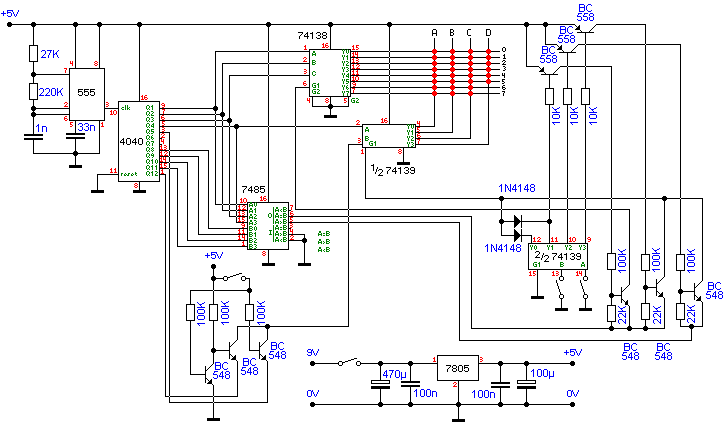

Op het schema staan weerstandswaarden voor zo'n 12mA/Led, maar bij mij is dat het dubbele.

ziet er leuk uit stef!
maak ook even een topicje aan op cnczone.nl, daar ben ik ook heel goed geholpen bij de bouw van m'n cnc machine.
