ik vond deze ic's op een heel oud ramplankje

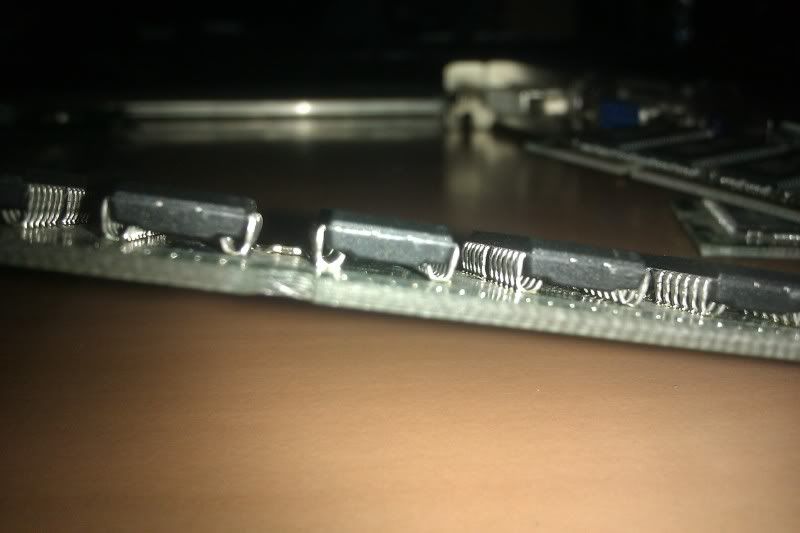

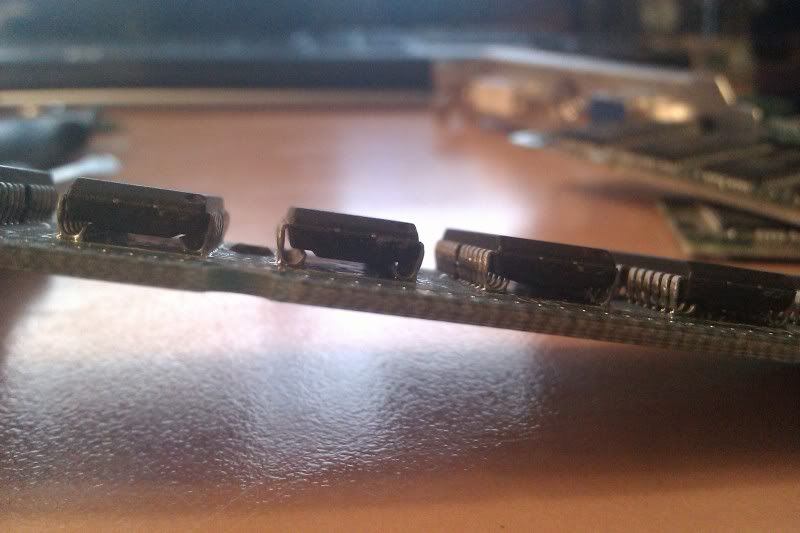

het lijkt wel alsof ze de trough hole pootjes hebben omgebogen om als smd te gebruiken. of is dit een speciale behuizing:

http://i17.photobucket.com/albums/b94/timberleek/IMAG0013.jpg
http://i17.photobucket.com/albums/b94/timberleek/IMAG0012.jpg

Ik heb ook zulk ram, is een aparte behuizing. Weet alleen niet hoe 'ie heet.

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.
Shiptronic

Golden Member

Lijkt me thermisch wel een goede oplossing , ook minder stres op de pootjes als de boel warm word.

Wie de vraag stelt, zal met het antwoord moeten leren leven.

Dit is gewoon een SOJ-behuizing (Small Outline J-lead). Vroeger heel veel gebruikt voor RAM.

Ook benieuwd wat er in al die chips zit? Kijk op Tiny Transistors!
Sine

Moderator

Heel heel vroeger ...

Iets uit de vroege 90's ?

Angaben sind wie immer ohne Gewähr.

Jaren 90 is in de computerwereld heel heel vroeger ;-)

PLCC behuizingen hebben trouwens ook van die pootjes:

http://www.xlr8yourmac.com/tips/adaptecconv/PLCC.JPG

En zo zijn er nog wel een paar.

"Of all the things I've lost I miss my mind the most"

Er waren ook sockets waar deze IC in pasten. Deze leken een beetje op:
http://www.siliconfareast.com/plcc.jpg
Op VGA kaarten kwam je ze vaak tegen zodat je er later nog 512K of een paar MB bij kon prikken. (zoek maar eens op "S3 Graphics ViRGE")
Maar net als bij PLCC gaat solderen ook prima.
http://www.siliconfareast.com/ic-package-types.htm

het is inderdaad heel oud ram geheugen

het zijn 4 plankjes EDO DRAM met het opschrift 4*32 (kb? mb?)
ik vermoed kb gezien de enige link met een processor die ik kan vinden een 66MHz pentium is.

nou mocht er iemand geinteresseerd zijn :)

maartenbakker

Golden Member

Dan snap ik jouw vermoeden niet. In mijn 386 begon ik in eerste instantie met 4MB omdat Windows 3.11 het niet met minder wilde doen, en in mijn 486 had ik al 96MB zitten, dus latjes van 16MB zijn heus niet zo vreemd bij een pentium.

AANVULLING: Je zat met je kleine letter b per ongeluk wel in de goede richting. 4 maal 32Mbit (eigenlijk 4*32Mib) is 16MB (eigenlijk 16MiB).

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

hoe kom je op 16MB

ik vermoedde kb doordat elk plankje 4*32 (iets) is.
en het zijn 4 plankjes
dus bij elkaar is het 4*4*32 = 512
en 512mb leek me wat veel voor dat 'tijdperk'

maar het is maar een vermoeden. de pentium 1 heb ik niet echt actief meegemaakt. eigenlijk begon mijn computertijd (waarin ik interesse had in de hardware) rond de pentium 3

Mijn '486 zat "vol" met 2 banken vol met 16Mb. Die is begonnen met 2*4Mb, en de slots zijn ieder van 4 naar 16Mb ge-upgrade. 96Mb in een '486, zal in extreme gevallen misschien mogelijk geweest zijn, maar een normale config was het niet. (ik heb het ding gekocht, en er meteen een "shitload" aan RAM in gezet: 8Mb!) Met 4Mb Xwindows draaien ging wel, maar dan stond ie toch wel te swappen. Met 8Mb ging het soepeltjes!

Maar goed. Pentium tijdperk en 32Mb RAM klinkt mij als realistisch. Volgens mij ben ik het pentium-I tijd op m'n '486 doorgezeild. Ik ben overgestapt op een Pentium Pro. Die had op het end geloof ik 96Mb RAM.

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/
maartenbakker

Golden Member

Ik moet daar wel bij vermelden dat het een late 486 (een AMD op 133MHz) was uit de tijd dat sockets zelfs al genummerd werden (ik meen een socket 3 dat er op zat), en dat ik ook met minder geheugen begonnen ben. Ik had flink wat expanded memory nodig om FWII te draaien. Voor Timberleek heb ik de uitleg over het berekenen van de grootte onderaan mijn vorige berichtje geplakt.

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

486DX4 , die had ik met 64Mb, koste toen een vermogen ...

http://img.tomshardware.com/us/2004/12/20/the_mother_of_all_cpu_charts/amd_s3_dx4-120.jpg

It's the rule that you live by and die for It's the one thing you can't deny Even though you don't know what the price is. It is justified.

Ik had ooit een oude server, met 2*32Mb EDO ram en nog een sloot 16mB dingetjes. Mijn 200Mhz i200 (compaq deskpro 2000) had daarna dus geen 16, maar 76Mb ram....
(Wel pas gekocht in een tijdperk dat ik die server gratis kreeg en normale mensen een pentium 2 of 3 hadden en droomden van een P4)

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.

SOJ behuizing, zie je tegenwoordig niet zo veel meer maar ook niet bijzonder of zeldzaam te noemen.

het zijn 4 plankjes EDO DRAM met het opschrift 4*32 (kb? mb?)
ik vermoed kb gezien de enige link met een processor die ik kan vinden een 66MHz pentium is.

4M x 32 ? 4 miljoen nog wat adressen, met 32 bits op elk adres? Maakt 16 MByte. 4 plankjes = totaal 64 MB, klinkt redelijk icm. een oude Pentium CPU...

Als ik naar de foto kijk: 4 'groepjes' van 6 pinnetjes aan elke chip? Dan is de kans groot dat het 4M x 4 bit chips zijn (meestal 5V, EDO of Fast Page Mode). Dwz. elk chipje regelt 4 bits van al die 4M adressen, zullen er dus 8 op een reepje zitten voor 32 bits breed?

nou mocht er iemand geinteresseerd zijn

Hehe, mocht 't om de hoek zijn zou ik misschien even langslopen, er bestaat een kleine maar aanwezige kans dat ik ooit nog eens met een paar van deze chipjes ga knutselen als geheugen-uitbreiding voor oude homecomputers (MSX). Gewoon voor de gein, of uit nieuwsgierigheid of/hoe 't werkt. ;-)

Maar heb om die reden al een pak van dit soort SIMMs liggen, als ik ze ergens tegenkom (rommelmarkt oid) neem ik ze mee maar zijn me de verzendkosten niet meer waard... :-)

best interessant om allemaal te horen lezen.
oude computerspullen hebben toch altijd wat leuks ;-)

fred101

Golden Member

Al dat nieuwerwetse spul, ik had een echte PC, zo eentje met een 8088 processor. Een IBM 5150 PC, de oervader ;-) die kwam als opvolger voor mijn unicorn met falco teminal welke draaide onder sytem V. Daarna een kloon XT en toen jaren lang niets PCerigs. ( het werd Apple toen) Ben weer ingestapt met een IBM thinkpath, volgens mij was dat een 486 en sinds dien laptops. Met OS ubuntu.

www.pa4tim.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Hugo Welther

Moderator

Heren, dit is een elektronica forum! Daarnaast is dit een topic over "wat is/doet dit onderdeel".

On topic please!

Neem het leven niet te serieus - je overleeft het toch niet. Elbert Hubbard (1856-1915)
Tidak Ada

Golden Member

Iemand enig idee hoe je deze plug moet noemen?

http://www.uploadarchief.net/files/download/hsp-plug.jpg

Het is een HSP-plug voor een uitgang van 4kV.
Buitendiameteer schroefdraad 18,8mm (Ik denk dat het om 20 mm gaat)
de diameter van de middenpen is 1,5mm.
De buitendiameter van de isolatie kon ik met de schuifmaat niet bij.

Lijkt op een N-plug, maar dan voor hoogspanning.

Het gaat er mij om twee male pluggen te pakken te krijgen.

  1. Wie levert ze ?
  2. Hoe heten deze pluggen ?
Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com
Sine

Moderator

Funky, het binnenwerk heeft verdacht veel van een BNC plug weg. ( waar overigens ook een hoogspanningsversie van bestaat)

Angaben sind wie immer ohne Gewähr.

ik heb hier een resonator ( zo'n keramishe driepoot) liggen, hij is blauw met als enige opdruk "T8.00".

welke frequentie is dit? bij die gele staat er meestal M(Hz) achter, dat is hier niet het geval.
8Mhz misschien?

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!

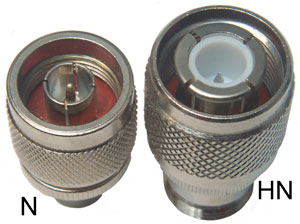

Een HN connector. (high voltage N-connector)

http://www.prc68.com/I/Images/Con-N-HNw.jpg

Edit:
Er bestaat ook nog een uit de kluiten gewassen BNC connector, de zgn. C-connector.

http://upload.wikimedia.org/wikipedia/en/thumb/9/9c/C_connector.JPG/220px-C_connector.JPG

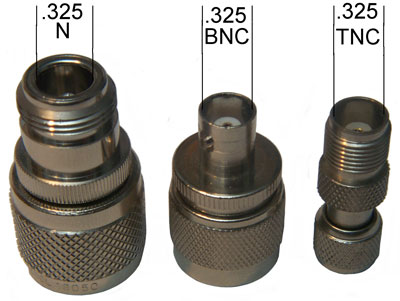

En om de collectie compleet te maken, de TNC-connector, een soort mini N connector.

TNC = threaded
BNC = bajonet

edit2: ander plaatje (bron)

http://www.prc68.com/I/Images/Con-N-BNC-TNCw.jpg

[Bericht gewijzigd door Pertinax op 2 januari 2011 18:23:05 (11%)]

Mijn thuis is waar mijn Weller staat
Tidak Ada

Golden Member

Bedankt Pertinax.

Wat is het verschil tussen HN en TNC ?? Afmetingen ??

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com

Ik zie sowieso al een bajonet aansluiting bij de C :)

Tidak Ada

Golden Member

Ja, maar waar is dat laatste plaatje gebleven ?
Ik zie alleen nogmaar een rood kruisje....

Zit net bij Amphenol te kijken en daar staat in de spec's dat hij maar tot 1500V piek gaat. http://www.amphenolrf.com/products/hn.asp?N=0&sid=4D1FC0002FBAE17F&
Het voedingsapparaat van de foto geeft 4 kV dc.
