Op 29 augustus 2010 03:10:00 schreef Reamonrdv:

Wat het is graag uitleg over dit onderdeel?

Die dingen met die schijven;)

M.V.G. Reamonrd]

Gezien het plaatje ben je van plan dit te gebruiken voor een zender toepassing. En aangezien je niet weet dat dit varco's zijn heb je waarschijnlijk alleen ervaring met 3 meter piraten zenders en wil je nu richting korte golf of MG.
Hou er dan rekening mee dat je rekening moet houden met de capaciteit, ze zijn er van een paar pF tot bijna 1nF. Voor MG heb je hele grote capaciteit nodig. De foto zal wel KG zijn.

Tweede is de plaatafstand. Deze bepaald de spannings bestendigheid. Hoe hoog de spannimg in je schakeling is weet je zelf. Als het echter in een tuner of pi filter zit dan is het RF spanning en die kan nog al oplopen. Bij 100W kan dat bv 100V zijn maar ook meer dan 1000V afhankelijk van de belasting. Die varco's zijn gewild en duur. Op radiomarkten vindt je ze nog wel. Er is iemand die ze nog nieuw maakt, die kosten 50 euro per stuk. Gebruikte kleintjes zoals op je foto koop je voor bedragen vanaf 10 euro, of je moet mazzel hebben. Grote voor de MG en groot vermogen ( ik heb er een die van een MG zender komt met een lengte van 75cm) zijn nog veel duurder.

www.pa4tim.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
maartenbakker

Golden Member

Op 29 augustus 2010 09:31:11 schreef rew:
[...]
Hoewel er 7812 in de L-uitvoering zijn die in SO-8 behuizingen zitten, heten die dan toch vaak 78L12 ? (of '05). Bovendien kan je die niet doen ploffen... (anderzijds.... is de voeding soms verkeerdom aangesloten geweest (plus en min verwisseld)???)

Op een modern moederbord komt zeker geen 7812 voor, ook geen andere 78xx. Heel soms nog wel eens een LM1117, maar dat is dan eerder per ongeluk. Voor alles waar enige stroom loopt, wordt een schakelende regelaar gebruikt.

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

http://www.uploadarchief.net/files/download/ic.png

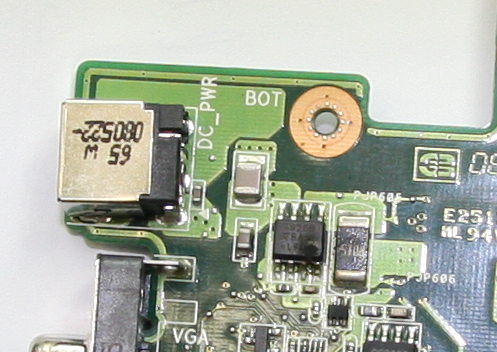

Hier is een afbeelding van het ic dat ik bedoel.
Kan het een L78L05CD zijn? (Wel een lang nummer voor een klein ic, past die opdruk daar?)

Frysk bloed tsjoch op! wol no ris brûze en siede, en bûnzje troch ús ieren om!

Kijk 's wat er nog meer omheen zit, en waar dat aan zit.
78xx bestaan wel in soic8 (sop8, whatever. iig die platte SMD met 8 poten)

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.

Kun je dat verbrande niet een beetje wegpoetsen? Dan zie je misschien nog een letter/cijfer...

EDIT: Het ziet er uit als een spanningsregelaar of een MOSFET aan de verbindingen te zien. Het is geen 78LXX, dan kunnen er geen 4 pootjes aan 1 kant aan elkaar zitten.

[Bericht gewijzigd door Benadski op 29 augustus 2010 13:57:12 (17%)]

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!
KeesD

Golden Member

@rew "jou link naar wiki geeft de temperatuur in Kelvin aan.
wellicht dat dat het een en ander uitmaakt."

Per graad C of K zal niets uitmaken.

De tc op de wiki-site komen overeen met EN60062:2005 en worden o.a.
door Vishay en Arcol gehanteerd. Heeft Okaphone zich vergist ?
De tc's staan bij hen in omgekeerde volgorde.

Misschien is niets geheel waar, en zelfs dat niet.
Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "
Henry S.

Moderator

Op 28 augustus 2010 19:11:51 schreef henri62:
Die onderdelen worden van te voren in de assemblage volgorde op de tape geplakt (dus niet random).
Een zo'n reeks is precies voor één print. Je kunt dus met één feeder de assemblage machine voeden en dit behoorlijk high speed doen omdat je dan nooit van reel hoeft te wisselen.
Bij bepaalde Philips vestigingen deden ze dat in ieder geval.

Aanvulling: Dat is een sequencer reel, alleen geschikt voor axiale componenten. Het sequencerprogramma bepaalt de volgorde, wordt niet zo heel veel meer gebruikt.

De sequencer maakt van een hele partij reels (kunnen er zo 30 zijn) met axiale componenten een reel die nodig is om veel printen van het hetzelfde type te bestuken. Deze reel komt in de inserter die net als een nietmaschine alle pootjes ombuigt, door de print steekt, afknipt en nog eens ombuigt. Dit vraagt ook een stuk programmeerwerk met x,y en polariteitscoordinaten. Zoiets gaat snel en met veel lawaai gepaard.

Op 28 augustus 2010 19:35:21 schreef B7142lbs:
Deze string zal morgen geen string meer zijn.

Je kan veel werk voorkomen door van te voren te kijken welke componenten in de sequence zitten, dan weet je bij het uitsorteren welke waarden er wel of niet zijn.

Btw, is er niet een soort van voorstel topic op het forum waar ieder zich kan introduceren?

Je profiel is duidelijk genoeg, als dat bij iedereen eens zo was.

@rew: 3 posts onderelkaar zijn er twee te veel. De edit doet het nog hoor, net getest.

Op 29 augustus 2010 12:12:12 schreef fred101:
Gezien het plaatje ben je van plan dit te gebruiken voor een zender toepassing. En aangezien je niet weet dat dit varco's zijn heb je waarschijnlijk alleen ervaring met 3 meter piraten zenders en wil je nu richting korte golf of MG.
Hou er dan rekening mee dat je rekening moet houden met de capaciteit, ze zijn er van een paar pF tot bijna 1nF. Voor MG heb je hele grote capaciteit nodig. De foto zal wel KG zijn.

Zie http://www.circuitsonline.net/forum/view/86444

Op 29 augustus 2010 13:25:40 schreef BmB:
[afbeelding]

Hier is een afbeelding van het ic dat ik bedoel.
Kan het een L78L05CD zijn? (Wel een lang nummer voor een klein ic, past die opdruk daar?)

Zetten ze niet allemaal op het IC, verder kan het geen 78Lxx zijn. Eerder een lowdrop regelaar.

Op 29 augustus 2010 14:24:30 schreef KeesD:
Heeft Okaphone zich vergist ?
De tc's staan bij hen in omgekeerde volgorde.

Al jaren staat het bij hun fout op de site.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
fred101

Golden Member

Inderdaad een KG tuner dus. Maar vast geemn zendamateur dan, ik heb er nog nooit een gesproken die niet weet wat een varco is ;-)

www.pa4tim.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Op 29 augustus 2010 15:35:38 schreef electro_freakz:
@benadski

Een 78xx bestaat in die SMD vorm;)
http://octopart.com/lm78l05acm-national+semiconductor-5000

Lezen? Ik zeg alleen dat er geen 78XX is waarbij de 4 pootjes aan 1 kant allemaal aan massa, VCC of out liggen.

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!

Hier is nog de inhoud van dat blikken kastje van de weerballon-sonde.

http://s4.postimage.org/HxVjS.jpg

Niet veel onderdeeltjes om mee te spelen dus.... ;)

-= Laat je niet op handen dragen. Plots applaudisseert men voor een ander =-

@KeesD, zo te zien heb je toch gelijk.

Ik kon verder niets zo snel vinden.
overal worden waardes vermeld tot aan de tolerantie maar de temperatuur wordt zelden ergens vermeld.
Jammer is dat....
ook jammer dat ik overal labels voor heb gemaakt en dat er ook op heb gezet. binnenkort even nieuwe labels maken dus.

Aldoende leert men, en een dag niets geleerd is een dag verspild.

@Henry, Thanks

mvg

maartenbakker

Golden Member

@Vaas: instapmodelletje zeker ;)

[Bericht gewijzigd door maartenbakker op 29 augustus 2010 16:59:59 (87%)]

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

ik ben een knutselhoek aan het bouwen (ja foto's zullen te zien zijn als ik klaar ben)

Nu heb ik eens wat oude apparaten en printjes geoogst. Over het algemeen wel begrijpbaar wat het was.

op een paar dingetjes na:

op de code op de bovenkant kan ik niks vinden. op de (4-cijferige) code van de achterkant krijg ik wel 2 hits. 1 als n-channel FET, maar dat lijkt me niet. En de ander als step up regelaar. Alleen staan er 4 groepen met pinnen op, namelijk Vi (ingangsspanning), Vo (uitgangsspanning), Go en Gi. die ik niet direct kan koppelen aan de benamingen uit de datasheet:
http://www.datasheetcatalog.org/datasheets/restul/365317_DS.pdf

http://i17.photobucket.com/albums/b94/timberleek/Foto0515.jpg
http://i17.photobucket.com/albums/b94/timberleek/Foto0516.jpg
http://i17.photobucket.com/albums/b94/timberleek/Foto0517.jpg

Dan nummer 2:
een sil10 behuizing waar ik alleen op allerlei hybride schakelingen kom.
http://i17.photobucket.com/albums/b94/timberleek/Foto0519.jpg
http://i17.photobucket.com/albums/b94/timberleek/Foto0523.jpg

nummer 3 en 4 lijken redelijk veel op elkaar (sorry voor de wazige foto)
een pt5069 en een pt5039
http://i17.photobucket.com/albums/b94/timberleek/Foto0521.jpg

werkelijk geen idee wat het allemaal is. Hopelijk kunnen jullie helpen

maartenbakker

Golden Member

Even heel kort:

De 4-cijferige code op de achterkant is de productiedatum. Je moet echt merk en type op de voorkant hebben.

Gezien de opdruk 332 is dit SIL-IC (ook voor gewone IC's wel voorkomend, niet voor alleen hybrides) een weerstandsnetwerk met weerstanden van 3k3.

De PT-types zijn zo te zien trafo's/converters/hybrides op een netwerkkaart of soortgelijk apparaat. Gezien het relais en de VDR's eerder een soortgelijk apparaat.

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Dat witte blok is een DC DC converter, galvanisch gescheiden, waarschijnlijk tussen Vi en Gi (ground in) 5V aanleggen, dan komt er uit Vo en Go 15V. Dat is wat ik uit de code haal.

En het klopt nog ook! In 1 min gevonden met Google...
http://www.ibek.ch/OurProducts/Product_Families/ICR/ICR1.PDF

[Bericht gewijzigd door Benadski op 18 september 2010 13:52:56 (19%)]

Kom eens langs bij RevSpace of één van de andere spaces! WORKSHOP!
fred101

Golden Member

Ik weet niet of dit hier kan of in een apart topic.

Ik heb hier een VFD display van NEC. De FIB6BEM9. Geen idee waar hij uit komt maar hij heeft 5 digits. Elke digit heeft 7 segmenten met nog extra 2 tot 5 schuine segmenten en in het midden 2 punten extra in het digit voor tijdweergave waarschijnlijk. Maar eronder zit een soort powerneter in vertikale balkjes die naar rechts steeds een streepje erbij krijgen. Daar staat 200 tot 1000W boven. Verder nog wat dingen waardoor ik denk dat het en magnetron of combi magnetron was.

Ik heb hier nog een Philips pm2517X met defect LCD display, een LX display 5322-13094025 waarschijnlijk, met opdruk LTC002, het zou een BCD code display moeten zijn. Aangezien dat displaytje vreemd van maat en aansluiting is zou ik eigenlijk wel die VFD (die past) willen inbouwen maar dan moet ik dus eerst uitvinden hoe zo'n ding werkt.Lijkt me een gaaf gezicht. Ik vind het niet erg er een aparte voeding aan te hangen.

www.pa4tim.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Hallo mensen,
Ik zit hier met 15 kapotte apparaten die vermoedelijk met het verkeerde poortje zijn aangesloten op POE.

Nu heb ik een aantal componenten door gemeten en nu kreeg ik op 1 duidelijk andere waarden.
(werkend apparaat 3.5 ohm, en een kapotte 1Kohm)
Het lijkt op een SMD weerstand maar er staat duidelijk een markering op.

Ik heb er een foto van gemaakt:
http://download.diecyde.com/fora/component.jpg

Weet iemand wat dit is en of of dit bij farnell te krijgen is.
Ik ben er al uit het is een 140ma polysfuse
http://nl.farnell.com/littelfuse/1812l014dr/polyfuse-ptc-181...t=polyfuse

in ieder geval bedankt

[Bericht gewijzigd door Henry S. op 21 september 2010 18:46:13 (1%)]

maartenbakker

Golden Member

Het logo is van Wickman, een bekende zekeringenboer.

@fred101: een paar foto'tjes doen misschien al wonderen, wie weet.

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
fred101

Golden Member

Ik ben er al uit, zo'n ding is gewoon een samengestelde nixie. Je hangt de buitenste aan iets van 3V dan heb ik een rijtje grids en een rij anodes. Door een grid en een anode positief te maken kun je een segment aanzetten. Het zal niet lukken dat ipv LCD te zetten. IPV LED segmenten zou nog moeten kunnen. Hij gaf al bruikbaar licht bij 9V anode spanning en 2,5V gloei. De grotere hebben liever AC als gloei. De karakters kunnen snel sequentieel worden aangestuurd om energie te sparen. Ik ga hem voor de grap nog wel eens aan de arduino proberen.

www.pa4tim.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Henry S.

Moderator

Een handig linkje voor je: http://hem.passagen.se/communication/vfd.html

Denk om de gloeispanning, die is idd maar een paar volt. In het pikkedonker mag die een beetje oplichten.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
pa3gws

Golden Member

@Timberleek
Is het blauwe sil ding niet gewoon een weerstand array van 3k3?
Met bijvoorbeeld 9 weerstanden en 1 common of 5 aparte weerstanden.
Met de multimeter ben je daar snel achter.

Ik ben gestopt met roken nu mijn schakelingen nog.
Henry S.

Moderator

Lijkt op een oude Bourns. 10-1 zou dan 'bussed' moeten betekenen, en -332 de waarde (3k3). Bussed is met pin 1 als common, tussen die pin en de rest zou je steeds 3k3 moeten meten.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
Tidak Ada

Golden Member

fred, dat is geen Nixie, maar een VFD display! (Vacuüm Fluorescent Display)
Dat is meer het princiepe van een afstemoog.

Een NIXIE is een koude katode buis met neon.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com
fred101

Golden Member

Tidak, het was maar bij wijze van spreken maar je hebt natuurlijk wel gelijk. Dit is eigenlijk meer een soort mini CRT. Grid, gloei en oplichtend fosfor. Maar ze zijn wel gaaf

www.pa4tim.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
