Meerslagenpotmeters Delta SM45-70D

Dan zouden die dus wel naar buiten te plaatsen zijn. Ik zal eens gaan kijken. Misschien dat ik ergens verlengassen kan vinden.

Volgens de datasheet is de netspanning 400V. Onhandig voor me. Ik heb wel 3-fasen, daar zat vroeger het elektrisch fornuis op (nu gas). Maar ik moet dan een 3-fasen stekker en bekabeling aanleggen. Misschien dus toch maar verkopen. Het is alleen zo'n mooi spannings- en stroombereik.

Edit: ik zie nu in de datasheet "Phase loss: The power supply will continue to operate on one phase but at 90% of Vout(max)"
Dat betekent dat hij dan op 230 staat en ik hem wel daarop kan testen? Delta-ervaring iemand?

phase loss wil zeggen 1 fase weg, dus nog draaien op 400V, wat tussen 2 fasen staat. ik acht de kans dan klein dat de voeding op enkel 230V draait.

je zou dan een trafo 230/400V nodig hebben, en van enig vermogen.

Ik zag al geen nul bij de aansluitingen. Het is ook meer dan 3 kW.

Ik zie nu wat ze bedoelen met "operate on one phase", dat hij nog steeds op 2 fasen zit. En waarschijnlijk bedoelen ze dan dat het apparaat slechts 1 fase ziet binnenkomen. Dus van RST is R weg, dan ziet hij alleen de spanning tussen S en T. Beetje onhandige manier van opschrijven.

Ik begreep met "phase loss" direct wat ze bedoelden. En zodra je in die "context" zit, is "on a single phase" ook direct duidelijk, want het wegvallen van 1 van de sinussen betekent dat je direct beide aan die draad verbonden fases verliest: Er blijft er maar 1 over!

Edit: Geinig ding. Op de achterkant zie ik voor L1, L2 en L3 andere symbooltjes staan bij L2 en L3 dan bij L1. Dat zou kunnen betekenen dat ie ook iets asymmetrisch kan.

Ik verwacht dat ie op 230V iets van max 50% van het vermogen bij max 60% van de spanning aankan. 't is natuurlijk "zonde" om zo'n duur apparaat te kopen als je hem maar voor minder dan de helft kan gebruiken, dus mogelijk staat dat niet in de handleiding. Maar ik denk dat je het kan proberen en/of delta-support vragen.

[Bericht gewijzigd door rew op (48%)]

Hij kan ook op een DC-spanning van 510V (456 tot 648) werken. Als DC/DC converter dus. Ik neem aan dat daar die symbolen voor zijn.

als je de knoppen voor wilt gebruiken, dienen de knopjes op de achterkant op manual te staan. die zitten links achter dat plaatje..

het vermogen kan op 1 groep 230V. echter heeft een smps standaard dat de maximale stroom bij 110V ook een stuk minder is. dat heeft oa met de primaire van de HF trafo te maken. gezien hier de voeding op 400V is gebouwd geld 230V hier als de lage spanning.

heb hier een broertje en oom van die voeding staan, 700 en 1400W modellen. die hadden oorspronkelijk geen poolklemmen aan de voorzijde.

[Bericht gewijzigd door testman op (26%)]

Als je de driefase 400V gelijkricht en afvlakt dan krijg je ongeveer 564V.

Hij is gemaakt om ongeveer 3kW aan vermogen uit die bus te trekken, dus dat is ongeveer 6A.

Ga je hem nu met 230V voeden, dan heeft ie maar 320V. Om nu de normale "max primaire stroom" van 6A niet te overschrijden moet je je beperken tot ongeveer 1800W.

Dit scenario gaat er van uit dat de gelijkrichter ruim bemeten is. Je trekt nu 8A uit het net over 4 diodes terwijl ie op 400V maar rond de 4A per fase trekt.

Maar het feit dat je gelijkstroom op L2/L3 mag zetten betekent dat ze die diodes daar iets overbemeten moeten hebben: bij gelijkstroom loopt de boel over maar 2 diodes.

Omdat de busspanning maar 320 ipv 560 is, ga je ook de max spanning niet halen.

Waar wordt zo'n dikke voeding voor gebruikt? Daar kun je thuis toch niks mee?
Of zeg ik nu iets geks :7
Is dit eigenlijk een laboratoriumvoeding of gewoon een dikke voeding?

Een laboratorium voeding is een beetje een misplaatste term. Er word meestal mee bedoelt dat het kortsluit vaste voeding is waarbij zowel de spanning als stroom te regelen is en is gemaakt om 24/7 op vol vermogen gebruikt te worden.
De voeding in dit topic voldoet aan al die vereisten.

Maar in werkelijkheid worden ook niet regelbare voedingen of voeding waarvan allen de spanning en niet de stroom regelbaar is ook in laboratoriums gebruikt.
En wat is een laboratorium? Dat kan werkelijk overal zijn. IK vind bij mij thuis ook een soort laboratoriums ik doe daar ook proeven en metingen.

Dus deze voeding is met recht een dikke lab voeding. Nu is 3kW nog maar net een midden moot voeding en zijn er ook van 100kW en groter als het moet.

OP shell pernis staat een voeding van 120kW om een filter elektrostatisch te houden. Filter is dan wel heel erg groot.

Waar wordt zo'n dikke voeding voor gebruikt? Daar kun je thuis toch niks mee?

dat hang maar net van je interesses af. Als een wat froter gelijkstroom motor wil testen van bv 24V 50A dan is zo een voeding wel handig. Of misschien ontwerp je wel BLDC drivers van een wat groter vermogen. Dan kan je dat vanaf een accu doen wat niet altijd zonder gevaar is of met zo een voeding. Zo een voeding lever maximaal precies 70A ( nagenoeg geen overshoot) en een accu misschien wel 700A ( of meer)

[Bericht gewijzigd door benleentje op (23%)]

Dit is duidelijk een labvoeding.

Een labvoeding kan nooit genoeg spanning en stroom leveren. En als je zoals ik automotive dingen ontwikkelt is het zeker handig. Ruitenwissers, stuurbekrachtiging kunnen wel 20 A en meer pieken. En een halogeenlamp van 5A start bij -40 C op met 60A per lamp, zelf gemeten.

Ook een hoop servo motoren/systemen kun je zo testen.

En ik ben ook bezig met stroomsensoren voor hoge stromen, dan moet je echt wel een stabiele stroom kunnen genereren. Alhoewel dan de spanning niet zo relevant is.

Alleen jammer dat hij 3-fasen is. Dat vermindert wel sterk het gebruiks-gemak.

Alleen jammer dat hij 3-fasen is. Dat vermindert wel sterk het gebruiks-gemak.

Mijn voedingen staat altijd op dezelfde plaats dus eenmaal aangesloten zie ik daar geen probleem mee en Je hebt toch een 3 fase aansluiting dacht ik gelezen te hebben.

Dit is duidelijk een labvoeding.

Ik blijf het een misplaatste uitdrukking vinden.

tja de hobby.. had pas 250A bij 12V nodig, dat werd een stel delta's en server voedingen aan elkaar knopen, stukje 50mm2 eraan en testdraaien :P

Ik heb een soortgelijke voeding uit een besturingskast geplukt.Was 24 volt bij 40A, dacht ik.Werd gebruikt om een PLC met i/o te voeden.

Op 22 januari 2023 23:45:37 schreef Hoeben:
En als je zoals ik automotive dingen ontwikkelt is het zeker handig.

Effe tussendoor een 3kW 320V-> 560V DCDC converter ontwerpen? :-)

Op zich valt het wel mee: Je hoeft helemaal niet synchroon te werken (bij 1.2V is een diode drop zo significant, bij 560V niet), dus "low side only". En de stromen zijn beperkt (rond de 10A aan de ingang). En als je op 550V mikt mag je zowat 100V aan rimpel of "over-/undershoot" hebben in de regeling!

[Bericht gewijzigd door rew op (40%)]

Ik ken deze voedingen, het zijn speciale uitvoeringen die speciaal voor ASML zijn gebouwd.
Ik heb er nu 3 omgebouwd van deze ASML uitvoering naar de standaard configuratie, dat is goed te doen mits je weet wat er allemaal gewijzigd moet worden.
De voedingen zijn tot heel ruim 30 jaar oud en worden door ASML na 10 jaar vervangen, dat is een standaard ASML regel. Als de voeding al jaren stil staat (of lange tijd op eenfase 230V heeft gewerkt) gaan de elko's van de hulpvoeding een groter lekstroom trekken als je de boel aansluit op 3 fasen, heb er toevallig net eentje daarvoor gerepareerd. Vooral die hulpvoeding is een draak van een ding om de elko's er uit te slopen, dat lukt eigenlijk niet zonder de print te beschadigen.
Mocht je de voeding nog hebben staan heb ik wel interesse in deze voeding.

de hulpvoeding, zeker weer die gare roederstein elco's van 250V en de lak op de print waar je de sporen mee lostrekt. heb dat bij een voorganger van dit model ook al eens gehad.

Nee, niet de lak want dat is doodordinaire plastic spray die al oplost van mijn printreiniger, maar van die elko's hebben ze de aansluitdraadjes aan de achterkant, dus de spoorzijde, echt strak omgebogen. Daar kom je met een mesje of zoiets niet eens tussen zonder de print te beschadigen en ze zijn te stevig om ze zo (warm) los te trekken, gaat echt waardeloos.

Ik zoek een soortgelijke voeding om om te bouwen naar b.v. 300V uitgangsspanning.
Heeft iemand toevallig een voeding staan die ik voor dat doel over zou kunnen nemen?
De Delta SM45-70 heeft mijn voorkeur omdat ik die al eentje heb wat het uitwisselen van printen om iets te proberen makkelijker maakt.
Het hier aangehaalde model is daar interessant voor omdat die zoals die nu is eigenlijk minder goed bruikbaar is, geeft iets van 90 tot 100V uit bij zeg 2A @ 100V maar is nu zeker geen fijne voeding om te gebruiken als Labvoeding, vandaar.

Een 45v SMPS ombouwen naar 300V is niet even een printje omwisselen. In die grote SMPS voeding van >1kW zit de trafo wel meestal al apart. En de secundaire wikkeling zou er dan vanaf moet en dat moet dan eentje worden die 300V maakt ipv 45V. Dus de wikkelverhouding moet aangepast worden. Daarna nog de eventueel snubber ook aanpassen voor 300V en de rest van de uitgang zoals zeker de elco en diodes.

Dan nog de feedback voor de stroom en spanning aanpassen.

Voor een 45V 70A voeding zal er denk ik op de HF trafo nu een midden aftakking zitten zodat je met 2 diode kan gelijkrichten voor 300V heb je die midden aftakking niet nodig en mag dat 1 wikkeling zijn.

[Bericht gewijzigd door benleentje op (19%)]

Ik heb vanwege het gemis aan potmeters een SM7020 gekocht, die gebruik ik nu. Die andere mag wel op Vraag&Aanbod . Maar eerst eens testen.

Kan ik die veilig op 1 fase zetten, waar zit die hulpvoeding aan?

Ja, de voeding werkt gewoon op 230V eenfase maar het vermogen is dan beperkt.
De voeding heeft geen PFC trap of zoiets, dus boven zeg 25 Volt haalt hij de max stroom niet meer omdat de voedingsspanning daar te laag voor is.
Mits de prijs redelijk is houd ik me aanbevolen voor deze voeding, ik zou er erg blij mee zijn gezien het feit dat ik er precies zo een al heb en dat makkelijk is bij het ombouwen.

Op woensdag 22 juli 2026 23:11:18 schreef benleentje:
Een 45v SMPS ombouwen naar 300V is niet even een printje omwisselen. In die grote SMPS voeding van >1kW zit de trafo wel meestal al apart. En de secundaire wikkeling zou er dan vanaf moet en dat moet dan eentje worden die 300V maakt ipv 45V. Dus de wikkelverhouding moet aangepast worden. Daarna nog de eventueel snubber ook aanpassen voor 300V en de rest van de uitgang zoals zeker de elco en diodes.

Dan nog de feedback voor de stroom en spanning aanpassen.

Voor een 45V 70A voeding zal er denk ik op de HF trafo nu een midden aftakking zitten zodat je met 2 diode kan gelijkrichten voor 300V heb je die midden aftakking niet nodig en mag dat 1 wikkeling zijn.

Nee, de wikkelingen staan nu parallel, die kun je om te beginnen in serie zetten, dan kom je al gauw in de buurt van de 200V (deze voeding deed met de ASML modificatie al zo ongeveer 100V), door de secundaire er af te halen en die opnieuw te wikkelen (is wel een rotwerkje omdat het een potkern is die is gelijmd) is er 300V van maken geen groot probleem. Ik denk alleen wel dat de voeding op 230V eenfase gebruiken én de spanning zo ver omhoog brengen niet goed samen gaat. De voeding is gemaakt voor 3 fasen 400V, dus nominaal 560VDC versus nu eenfase 230 is dus 320V dat is bijna de helft primair op de trafo, dus om er dan nog steeds 300V uit te halen bij de secundaire wikkelingen is serie zal wel te veel van het goede zijn.

Ik ben wel erg nieuwsgierig naar hoe het er dan van binnen uitziet.

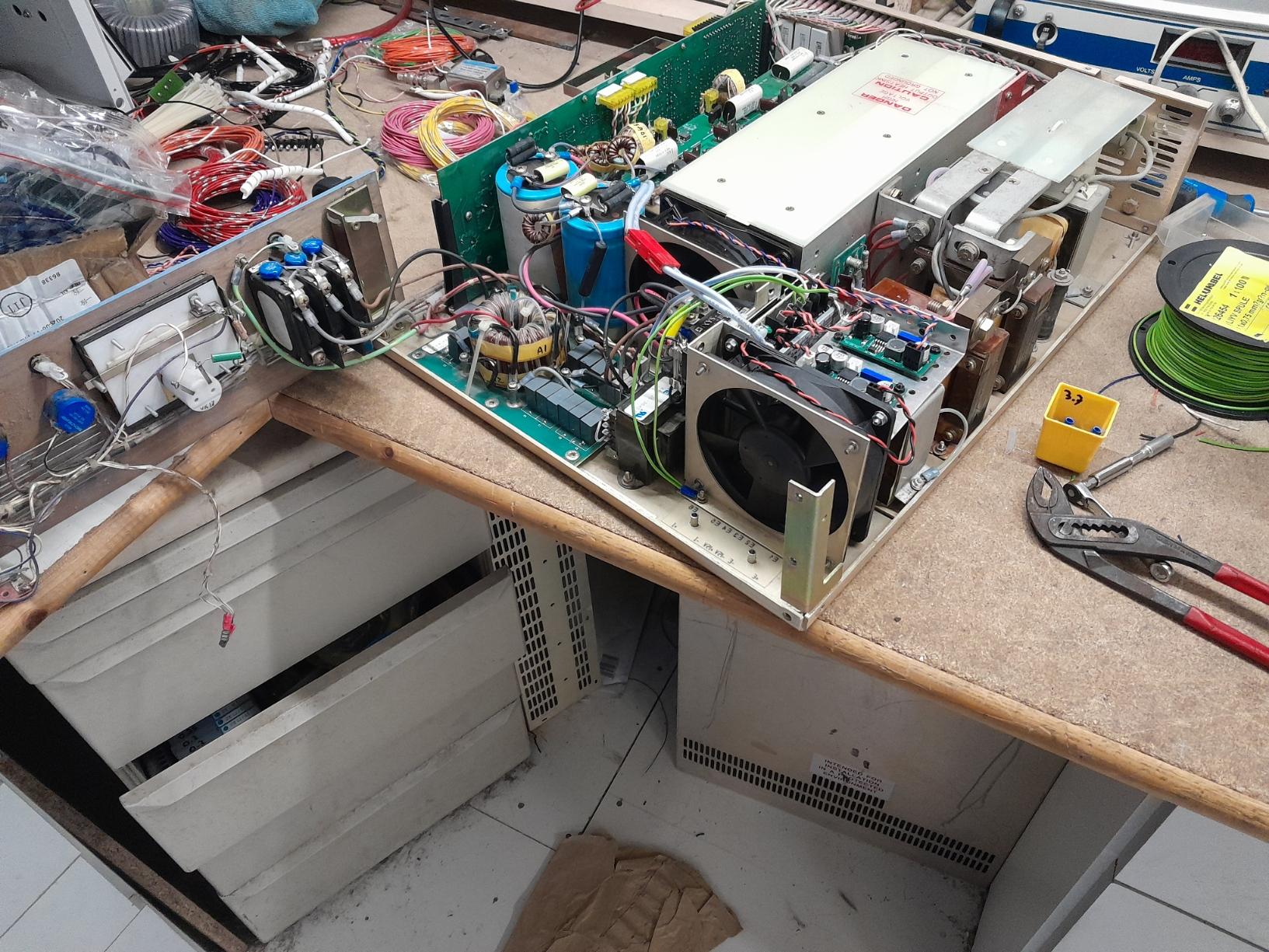

IK heb onlangs 2x een EMI EMS160-33 gereviseerd. Dat is een 5,25kW 3 fase voeding en de 12 rifa rookbomen stonden daar mooi tussen de fasen in het filter dus daar zit nu kemet 440V ac MKP X2 voor terug.

En alle elco's gemeten maar de meesten waren net aan nog goed en dan een 230V 120mm ventilatoren gewisseld voor EBM papst 24V fans. Met voor elke fan een eigen temperatuur controller.

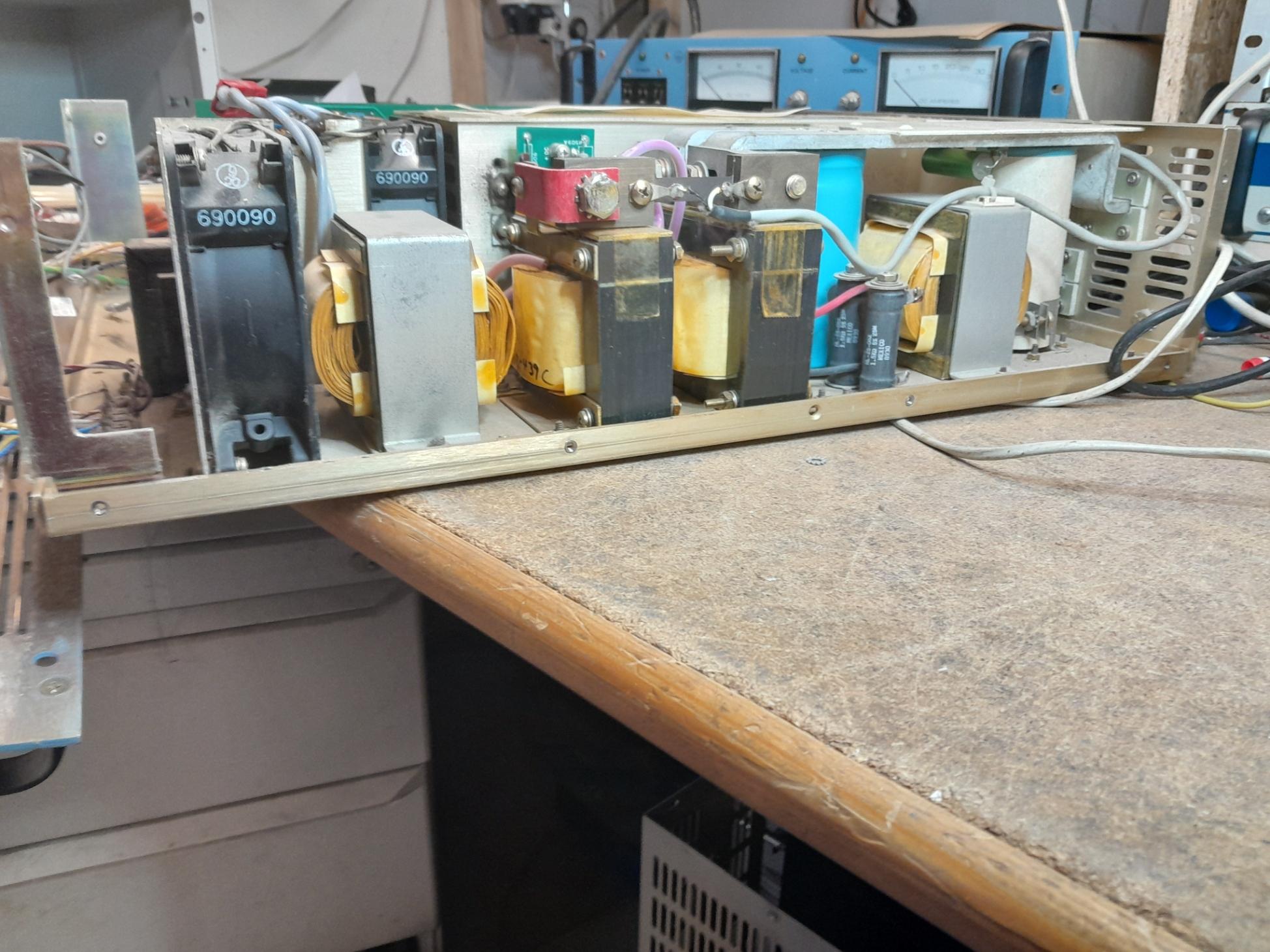

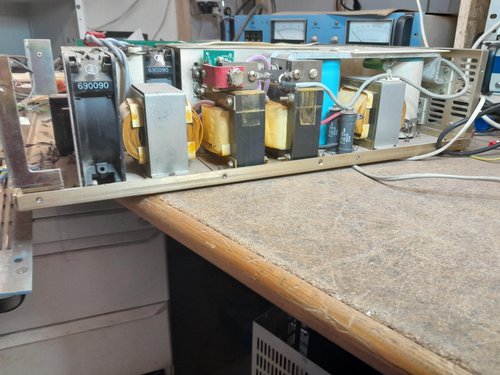

Dit is de uitgang links de fan dan een HF trafo vanaf de slave H brug en smoorspoel. Dan weer een smoorspoel en HF trafo op de master h-brug. Waarbij de slave en master om en om aangestuurd worden.

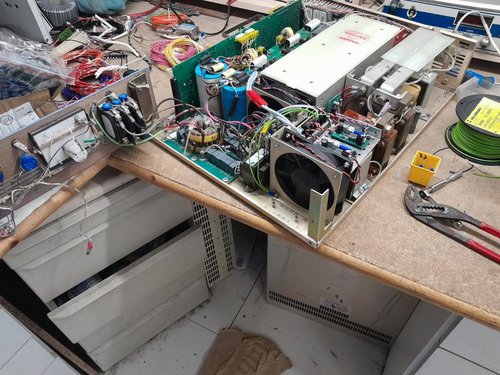

En dit is na de modificaties. de printjes zijn lm2596 schakeling die via een NTC de fans regelen.

Ah, een amerikaanse 'lekker lomp' voeding.

Wat doen jullie met die vermogens?

IK kon ze voor 100,- per stuk toen ophalen en dat is ongeveer even duur als een kleinere voeding en ik heb een zware voedingen tic. Maar grote stroom van 33A is wel handig 20A+ komt hier regelmatig voor.
