Op 1 februari 2011 15:00:29 schreef breitsma:
Ik heb 2 setjes breadboard draadjes van Niels gekocht en ik moet zeggen ze bevallen me goed. Lekker soepel en goedkoop ook nog. Het enige nadeel is dat er zo'n plastic oplosmiddel geur aan hangt.
Die stank gaat er na verloop van tijd wel af.
Na een lange tijd van electronica inactiviteit zal ik ook maar eens mijn projectje posten. Het is een led matrix clock die het bekende arcade spel PONG tegen zichzelf speelt waardoor de tijd wordt aangegeven in de score.
Het is gebaseerd op de firmware van Nick Hall. Hij gebruikt een arduino met een prototyping shield. Dit wilde ik niet, omdat het er dan blijft uitzien als experiment.
Ik heb zelf een print ontworpen, geetst, verzilverd etc...
Een klassiek thru-hole ontwerp want de atmega368 was alleen even leverbaar in dit jasje.
(het vierkantje, andere kleur, linksonder, is een mee geetste QR code met daarin de maker(ik) en de datum en versie van de pcb)
Als 'behuizing' een sandwich constructie tussen 2 plaatjes acryl / perspex.
Al met al goed gelukt, staat al een tijdje te spelen..
(click = groot = 3Mb)

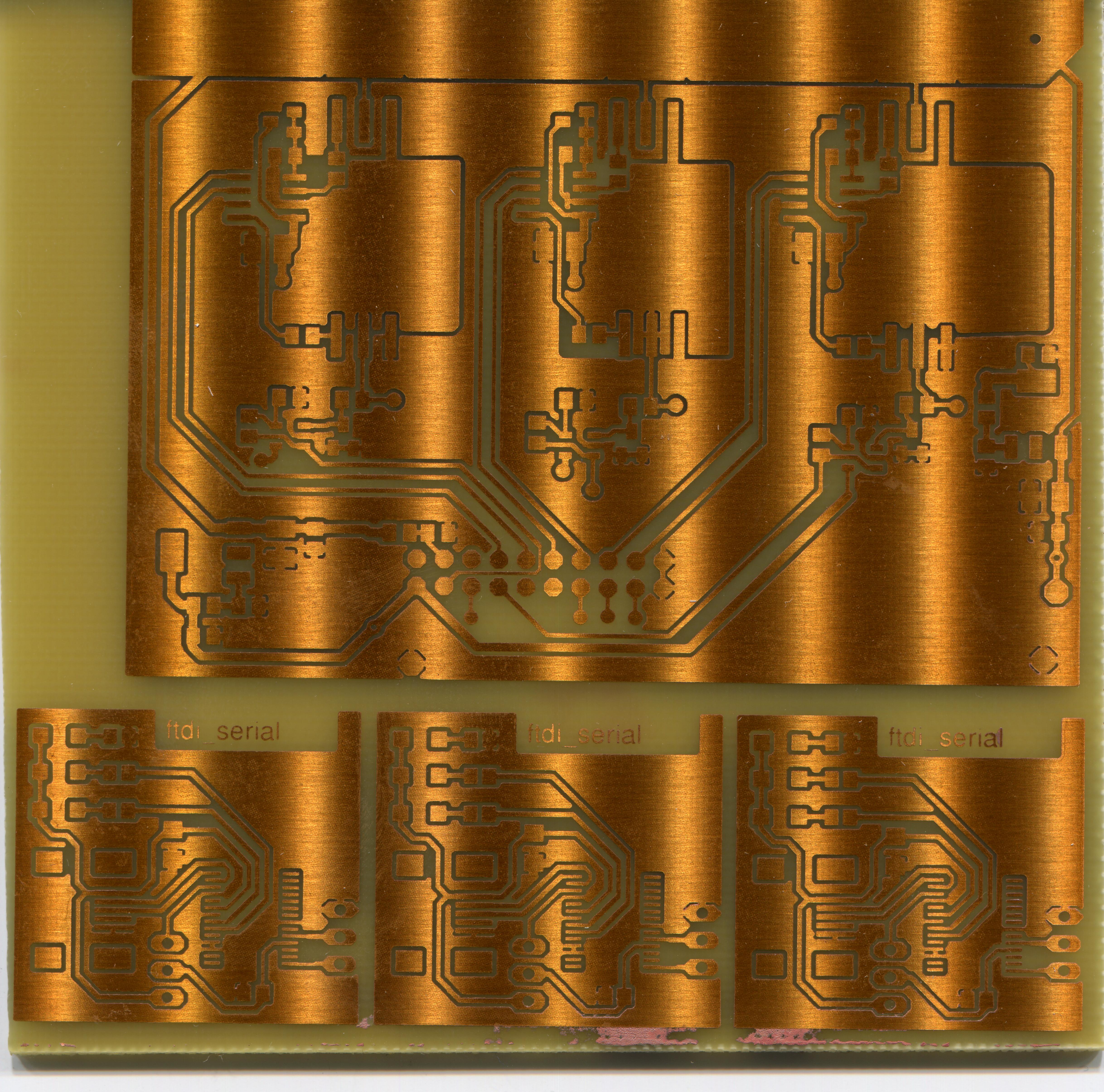

Sjit... Transparant scheef gelegd. Gelukkig kan het weinig kwaad. Onder een paar restjes die weg hadden gemogen, maar blijven zitten is eigenlijk ook best. Whatever. De drie printjes zijn USB <-> 5V serial converters. Of 3.3V. Jumper selectable. Met een FTDI chipje.
Het uit mekaar halen van de chinese rs232 dongles bevalt me toch niet zo....
Bovenin vind je de laatste versie van de power-afdeling van mijn "dikke ESC". Nu met goedkopere fetjes, 5 mOhm, dus als het fout gaat is het minder duur....
@erwinz:
heb je foto's als je klok werkt?
Op 1 februari 2011 20:26:32 schreef Gamesbond:
@erwinz:
heb je foto's als je klok werkt?
Ja heb ik net even gemaakt,
Dit is de PONG weergave mode, de huidige firmware kan al wat meer, zoals grote cijfers, tijd in woorden etc..
Links moet wel heel hard winnen als je dit als klok gebruikt
hij is wel mooi.
is dat balkje (balletje) echt zo, of ligt dat aan het fotograferen
gamesbond neemt zijn ToDo lijstje en een balpen
vraagje:
is je snelheid voor het balletje zo uitgerekend, dat hij iedere minuut aan de juiste kant zit?
Knap gemaakt, we wachten op een filmpje
[Bericht gewijzigd door Gamesbond op dinsdag 1 februari 2011 21:41:15 (34%)
Fraaie casing!
Nu eens niet het volle zicht op de elektronica, m aar net als een 'echte' klok alleen van de zijkant.
Fillumpje???
Klokje met effecten? Dat ziet er leuk uit, zeker als je er nog wat opnemers aan vastknoopt.
Bijvoorbeeld:
Een regenvoeler die regendruppels op het display laat verschijnen.
Idem met wind en/of zonlicht.
Als de klok met een PC kan communiceren, zou je zelf pom kunnen gebruiken om een maantje af te beelden. Al zal het omzetten van "The Moon is Waning Crescent (2% of Full)" naar een stelletje LED's wat programmeerwerk vergen, vrees ik.
Hoe dan ook: leuk ding, en netjes afgewerkt.
@erwinz: Dus als ik het goed begrijp wordt er, op het moment dat er een uur of minuut bij moet, ook echt een punt gescoord door de respectievelijke 'speler'? En wat als hij om moet klappen naar 0?
Lijkt me heel gaaf om een filmpje van te zien. En gaaf om te hebben.
Pros linkt naar de juiste site, van Nick Hall.
Zijn sourcecode is open, wordt door hem geshared, is goed gedocumenteerd.
Zoals gezegd, daar met arduino board. Eigen pcb maken hiervoor was ook wel weer erg leuk om te doen.
Trouwens heel oude Bungard fotoprint gebruikt (2 jaar over datum..) die het nog prima deed.
Ik heb er voor gekozen om chemisch te verzilveren, (met eigen AgNo3 brouwsel) voor het zicht aan de achterzijde..
Leuk project, veel tijd kunnen steken in pcb afwerking etc, omdat firmware geen tijd kost toch nog vlot gereed.
Golden Member
zit er leuk uit ja, heb net 2 van die displays besteld bij sure, dus kan aan de slag
Eigenlijk is het nog geneens getest maar dat maakt niet veel uit
http://2.bp.blogspot.com/_0eXD5Fq3zns/TUl-kmhR3uI/AAAAAAAAABE/tr6zO8Y6…
http://4.bp.blogspot.com/_0eXD5Fq3zns/TUl-nFeDGqI/AAAAAAAAABI/MblZvROZ…

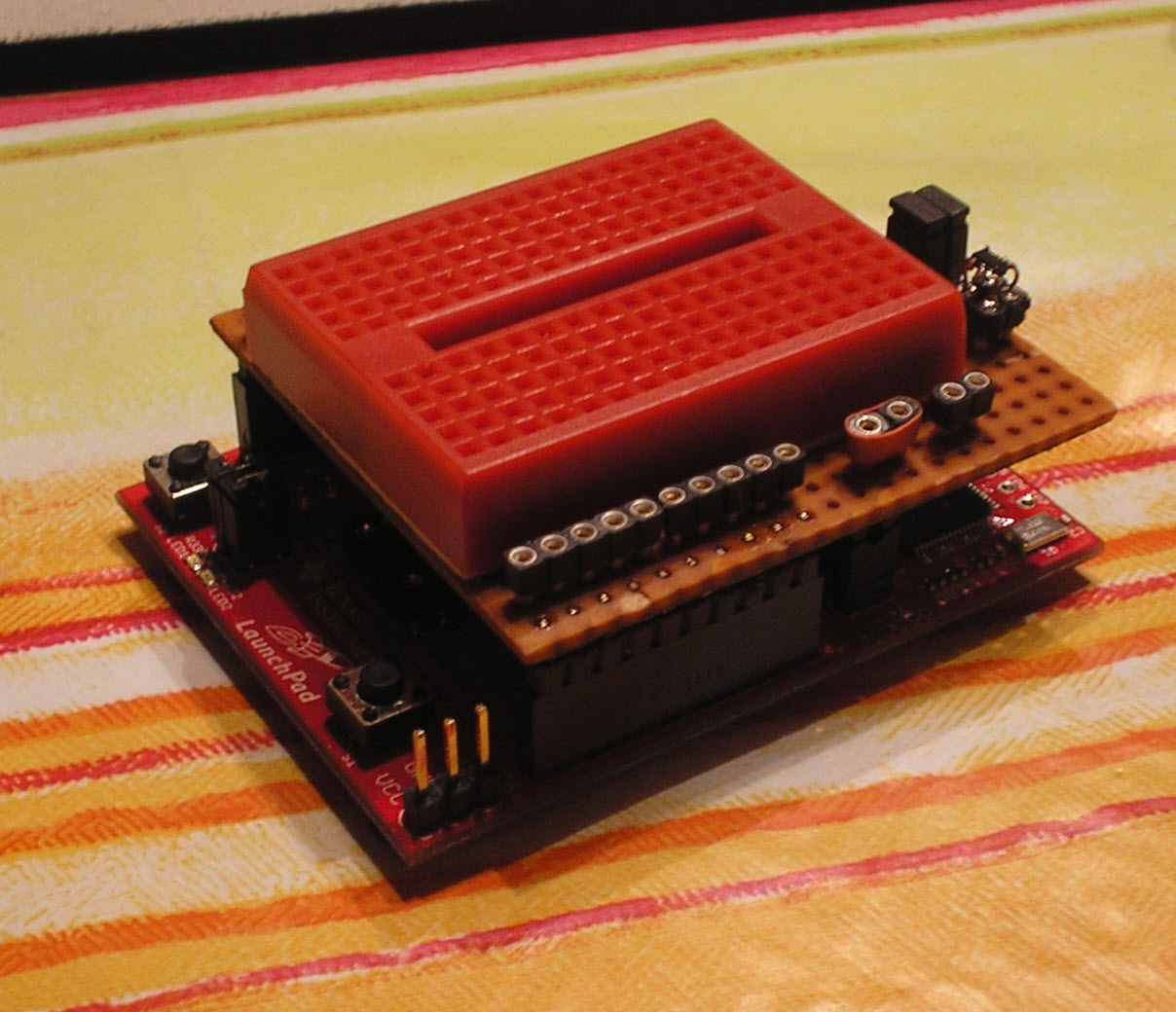

Tis voor met men launchpad te kunnen spelen
bevat:
1x I2C temp sensor (nog niet getest), kan ontkoppelt worden van de I2C bus.
alle I/O's van de chip op het moederbord doorgevoerd door middel van headers
extra pinnen voor massa en vcc
/modedit, foto's, geen posters aub.
[Bericht gewijzigd door klein is fijn op woensdag 2 februari 2011 20:50:09 (13%)
Is dat dat bekende bordje waar we het over hadden, een paar maanden geleden?
Launchpad is dat TI-ding meen ik.
Wat een lollig mini-breadbordje trouwens..
@TA, ik denk dat jij het over de mbed hebt, de launchpad heb ik nog geen 2 weke.
@jochem: als ik me niet vergis heb ik het mini-breadboardje verleden jaar op rosmalen gekocht aan de stand van freeduino.eu (al die tijd heeft het dus liggen rondrijden in men knutselhok:p)
Ik denk zelfs dat dickbest en/of seeedstudio dit breadboardje leveren.
De launchpad is inderdaad van TI =)
@KIF: sorry, wou ff lekker lui doen en de foto's niet op upload archief plaatsen...
Op 2 februari 2011 21:13:51 schreef Tidak Ada:
Is dat dat bekende bordje waar we het over hadden, een paar maanden geleden?
Nee vandaag nog. Zaterdag besteld, vandaag in huis.
Even tussendoor:
@watchout en @TheCrazyInventor (n.a.v. dit): je kunt altijd http://resize.to?img=image-url&w=175 gebruiken en er een (klikbare) thumb van maken. Komt geen upload aan te pas, kwestie van url omschrijven*:
Slechts 6 kB per foto. Men ziet meteen waar het over gaat en kan - indien geïnteresseerd - met één klik de grote versie bekijken.
Eigenlijk zou het mooi zijn als iedereen het op deze manier doet, zou in mijn ogen een veel overzichtelijker Show your projects topic geven.
* Als je foto wel op het uploadarchief staat, kun je daar natuurlijk de thumbnail-functie gebruiken, en zelfs de automatisch gegenereerde UBB-code kopieëren voor een klikbare thumb.
Ook eens een projectje tonen van mij. Een snelheidsregelaar met BEC voor telegeleide modellen op basis van PIC12F683.
Omdraaien!
Op 3 februari 2011 08:34:43 schreef Jochem
ou in mijn ogen een veel overzichtelijker Show your projects topic geven
In jouw ogen inderdaad
Ik heb geen zin om elke keer op een klein plaatje te moeten klikken om het groot te kunnen zien. Dus mijn voorkeur gaat uit naar zo groot mogelijke foto's, zonder de datalimiet te overschrijden.
Overigens scheelt de achtergrond ook erg in de datalimiet... Een egale achtergrond is zuiniger.
Bwa datalimiet... in België moet je nu toch ook al erg je best doen om er over te geraken. Persoonlijk vind ik grote foto's gewoon erg onoverzichtelijk en doet de pagina lekker schokken als de foto-servers niet meekunnen.
Op 3 februari 2011 14:41:08 schreef plantrekker:
Bwa datalimiet... in België moet je nu toch ook al erg je best doen om er over te geraken. Persoonlijk vind ik grote foto's gewoon erg onoverzichtelijk en doet de pagina lekker schokken als de foto-servers niet meekunnen.
Daarom link ik altijd naar mijn plaatjes. Als je foto's WILT zien, kun je ze aanklikken. Krijg je ze lekker groot, kun je zoomen zoals je wilt. Wil je ze niet zien, voor wat voor reden dan ook, dan klik je ze niet aan.
