pa3gws

Golden Member

Zal ik dan maar eens aftrappen.:-)

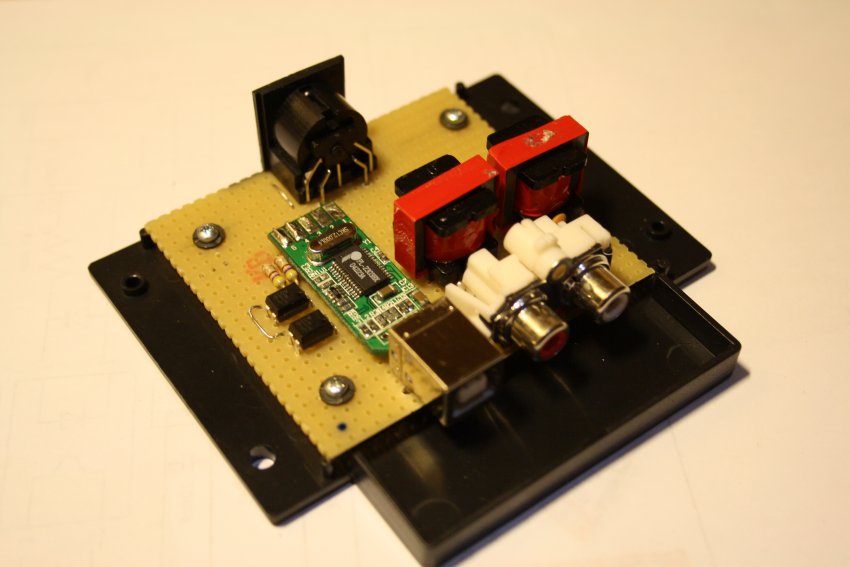

Een galvanisch gescheiden interface tussen PC en tranceiver.
Het kan bijna alle digitale modus aan.
De USB aansluiting is een uit zijn jasje getrokken USB naar Serial converter met daarachter twee optocouplers.
En voor de audio in en out zijn twee 1 op 1 audio trafo s gebruikt.
http://www.uploadarchief.net/files/download/top1.jpg

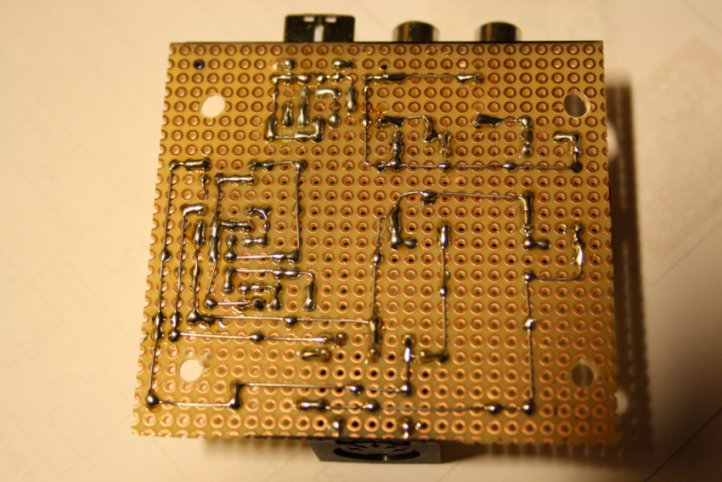

De verplichte onderkant.
http://www.uploadarchief.net/files/download/bottom1.jpg

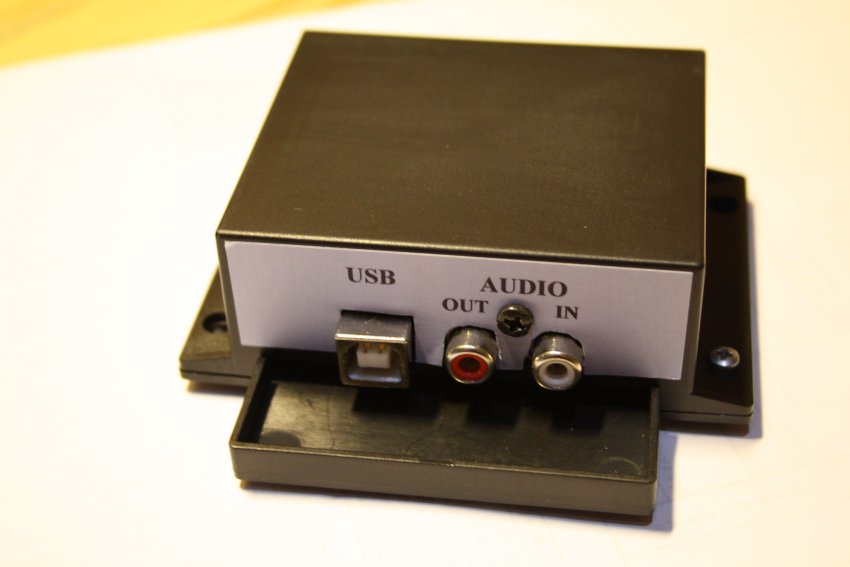

De PC aansluitingen.
http://www.uploadarchief.net/files/download/voor2.jpg

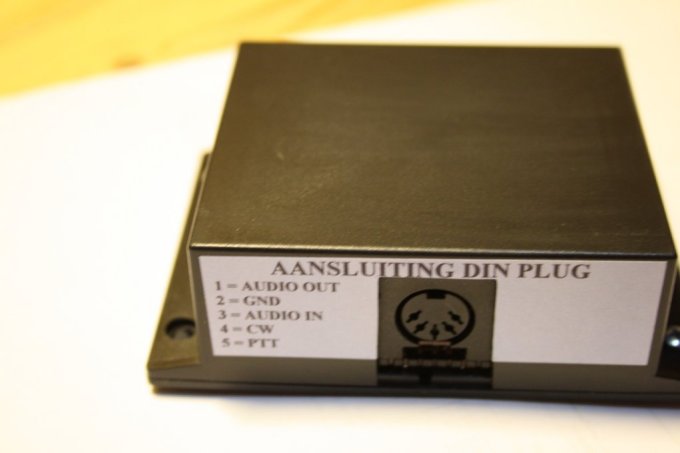

En de aansluiting naar de tranceiver.
Op de DIN plug zitten audio in en out, PTT en CW en natuurlijk ook de GND.
Welke naar de ACC aansluiting achter op de tranceiver gaan.
http://www.uploadarchief.net/files/download/achterzijde.jpg
Met wat kunst en vliegwerk heb ik de interface kunnen testen, nu alleen nog betaalbaar de 13 polige DIN plug voor op de tranceiver scoren.
Iemand een tip.:-p

Ik ben gestopt met roken nu mijn schakelingen nog.

Ziet er netjes uit! Voor al je gaatjes print, tenminste niet van die tin sleep sporen.

www.tinuselectronics.nl Because DIY Electronics Matters!!!!
Hugo Welther

Moderator

@pa3gws. Op 2dehands.nl adverteerd iemand met die 13-polige pluggen.
Advertentie is niet recent, maar hij schijnt een voorraadje te hebben. KLIK

BTW netjes gebouwd zo.

Het enige dat tussen jou en je doel staat is alles wat jij jezelf verteld dat je het niet kan.

Ziet er i.d.d. strak uit..
Ook een heel mooi kastje daarvoor gebruikt.

[mierenn**kmodus] volgende keer de hoeken haaks maken, dan is het helemaal een lust voor het oog..En de "sticker" recht plakken, of komt dat door de hoek van de foto? [/mierenn**kmodus]
P.s. het lijkt wel op een lekbakje onder de aansluitingen, bang dat je iets gaat morsen? ;)

"Ben nog een N00B, maar dat is al aan het veranderen ;)
fred101

Golden Member

Handig kastje. Zou ik ook eens moeten maken. Ik heb geen rs232 maar dit is ook een goed idee.
Ik dacht deze connector te hebben dus ik heb even een blik in mijn bak " wazige connectors". Geworpen maar helaas, het bleken 10 polige te zijn. Lijkt me een gepriegel bij het solderen.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs
pa3gws

Golden Member

Thanks allemaal. :-)
@Hugo.
Mooi die zal ik eens mailen, maar eerst nog een keer mijn eigen bakken met zooi omkeren.
Ik heb er ooit in een grijs verleden een paar gehad maar nog niet kunnen terug vinden.
@Fredjuhh.
Kastje komt bij Baco vandaan het lekbakje is bedoeld om er een stukje print uit te laten steken met b.v. printkroonstenen.
@fred101.
Het zijn zeker geen fijne pluggen om te solderen maar ja je moet er wat voor over hebben. :-p

Ik ben gestopt met roken nu mijn schakelingen nog.

Zo na 2 dagen wat geknutseld en geprogrammeerd te hebben presenteer ik u allen:

Mijn 3x3x3 blauwe led kubus.

Voeding via 12VDC 2A adapter. En een ICSP connectie erop zodat hij op de print kan blijven zitten terwijl ik hem programmeer.

http://img42.imageshack.us/img42/7867/dscf0773h.th.jpg

http://img26.imageshack.us/img26/2764/dscf0777b.th.jpg

De onderkant
http://img204.imageshack.us/img204/9472/dscf0778f.th.jpg

Nu ga ik beginnen met mijn analoge klok opgebouwd uit enkel digitale IC's op gaatjesbord :-)

Don't build anything you can't take apart

@TheBasher : waar is het filmpje ;) ?
[edit: typo ;( ]

[Bericht gewijzigd door Fredjuhh op woensdag 29 december 2010 13:51:48 (21%)

"Ben nog een N00B, maar dat is al aan het veranderen ;)

Ik heb een nieuwe RDS encoder ontwikkeld met USB support (HID). Hij heeft tevens een 19kHz->57kHz PLL (externe 19kHz input. 1...5Vpp) met instelbare 19kHz->57kHz fase.

http://i55.tinypic.com/72xidf.jpg

http://i56.tinypic.com/jt5i1l.jpg

http://i51.tinypic.com/2pslrtt.jpg

1
Don't build anything you can't take apart

Op 28 december 2010 22:20:37 schreef pa3gws:
Zal ik dan maar eens aftrappen.:-)
Een galvanisch gescheiden interface tussen PC en tranceiver.

Wat voor 'n tranceiver? Audio en serieel signaal begrijp ik?

Mooie projectjes verder weer allemaal!

If you want to succeed, double your failure rate.

@thebasher, Gaaf! Een camera-CCD werkt door de boel te belichten en dan heel snel de opgevangen ladingen (nou ja overgebleven ladingen) naar een plekje te schuiven waar geen licht bijkan.

Als je nu een hele felle bron hebt, krijg je een verticale streep in beeld. Dit zie je vaak als de zon (of een lamp) in beeld komt. Tijdens het schuiven valt er onderweg al fel licht op, dus denkt de camera dat die van z'n originele plek afkomt.

In jou filmpje krijg je geen streep, maar een stippellijntje..... Je leds flikkeren aan en uit in de tijd dat je camera z'n "snelle schuif" doet! Kortom, je multiplex-frequentie is RUIM boven de 1000Hz, als ik het goed zie... :-)

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/
pa3gws

Golden Member

@Jochem.
Het is voor onder andere een Kenwood 850-sat HF tranceiver.
Het is niet echt serieel op de acc connector achter op de set zit audio in/out, PTT en nog wat ander geneuzel, CW is weer een andere connector.
Zo kan er CW. SSTV enz. ontvangen en verzonden worden.
CW zou ik moeten kunnen maar gezien ik het examen een jaar of 20 geleden gedaan heb.
En daarna geen seinsleutel meer aangeraakt heb (alleen om hem af te stoffen) is het een beetje roestig geworden.
Gelijk een goede manier om het een en ander weer op te krikken.:-)

Ik ben gestopt met roken nu mijn schakelingen nog.

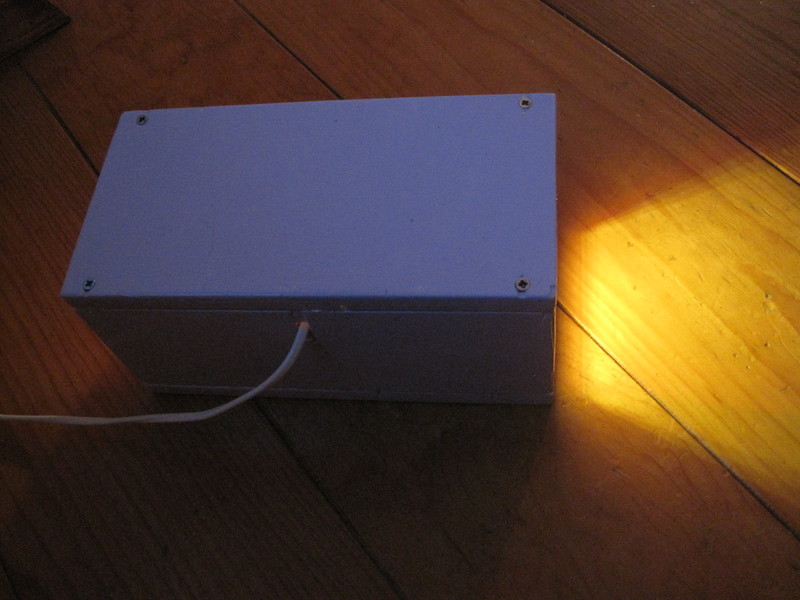

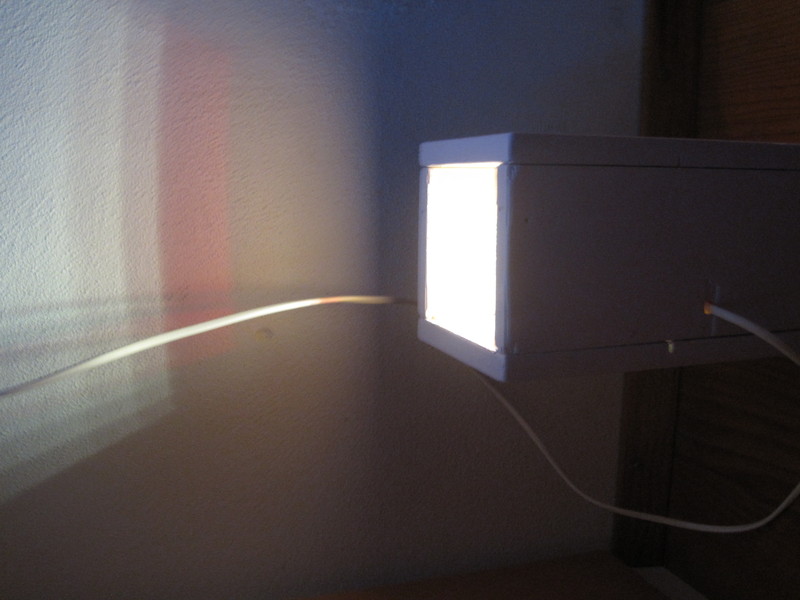

Hier een lamp die ik voor mijn ouders heb gemaakt. De foto's zijn niet optimaal, maar geven toch een redelijk beeld van wat het is geworden:

http://www.uploadarchief.net/files/download/img_0606.jpg

Hij heeft 15 warm witte leds en een antal rode en groene leds die dimbaar zijn. als je rood en groen licht op de goede manier mengt krijg je namelijk geel licht. Dit maakt de kleur nog iets warmer.
http://www.uploadarchief.net/files/download/img_0607.jpg

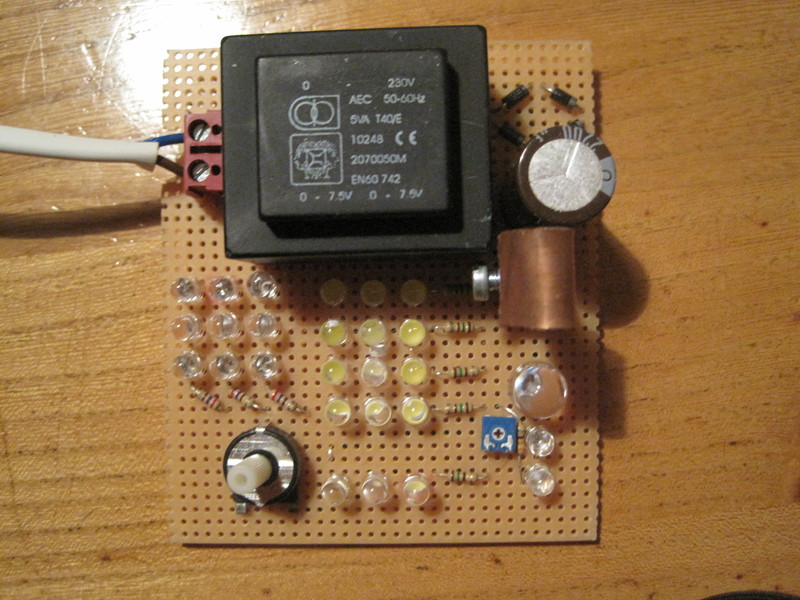

De print:
http://www.uploadarchief.net/files/download/img_0608.jpg

Onder het zelfgemaakte (niet prosiaanse) koelelement zit een 7812 + twee ontkoppelcondensatoren (dicht op de regelaar zelf).

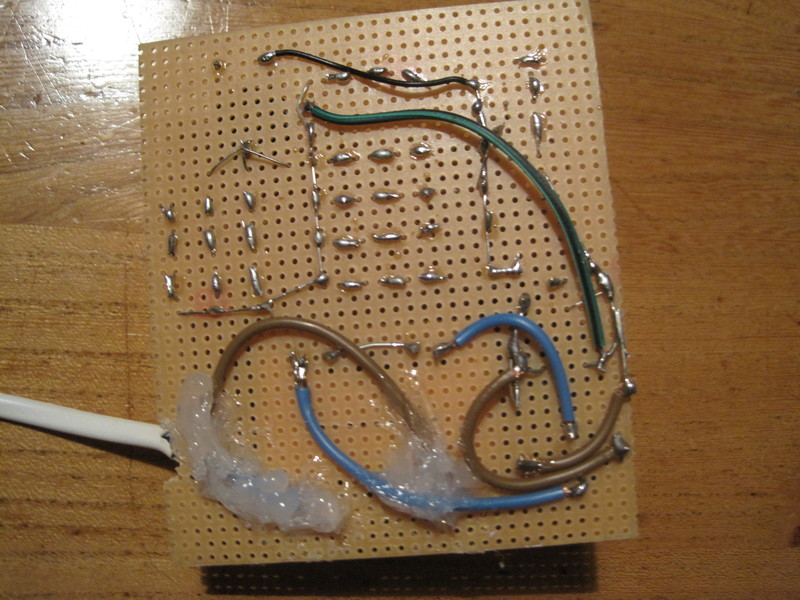

De verplichte onderkant:
http://www.uploadarchief.net/files/download/img_0609.jpg

"Je kunt een probleem niet oplossen met de denkwijze die het heeft veroorzaakt." - Albert Einstein

Die extra veiligheid voor de 230V had ik nog nooit gezien; slim bedacht!

De jacht is mooier dan de vangst....

Een beetje 'onstandaard' om aan de secundaire kant ook blauwe en bruine draden te gebruiken. Daarnaast ben ik een beetje allergisch voor schijnveiligheid. Als ik niet zeker weet of een isolator goed isoleert, heb ik zelf liever geen isolator. Dan zie je tenminste dat je het beter niet aan kunt raken.

Maar het resultaat ziet er goed uit, ik wil je alleen meegeven om met 230v zaken goed na te denken over je ontwerp.

Een banaan schillen met een vork is slimmer dan een cactus pellen met een afwaskwast. ©Graafvaag

Smeltlijm is een van de beste isolatoren. We hebben het eens getest met hoogspanning en door een mm koude lijm ging 20kv niet heen. Maar het kan wisselen van soort tot soort. showtopic volgens Sine.

Every machine is a smoke machine if you operate it wrong enough

Op 28 december 2010 22:20:37 schreef pa3gws:
Met wat kunst en vliegwerk heb ik de interface kunnen testen, nu alleen nog betaalbaar de 13 polige DIN plug voor op de tranceiver scoren.
Iemand een tip.:-p

Ik weet toevallig dat Explorer Electronica in Almelo ze nog levert...

[Bericht gewijzigd door Henry S. op woensdag 29 december 2010 18:08:34 (57%)

Re: Bobbels met hobbelige smeltlijm...

Tip: Zet er effe de haarfeun op. Dan trekt het mooi glad! Eventueel met een natte vinger de boel in de juiste richting duwen. Wel meteen je vinger weer nat maken, want de tweede keer plakt het pijnlijk aan je vinger.

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Dat plakt zeker akelig warm....

Take care to get what you like or you will be forced to like what you get

Leuk projectje Electrical Storm, wat mij wel opvalt: Wat een rare gaatjesprint heb jij, zonder soldeervlakjes? Bij mij vielen ze er wel eens af, maar dat was daarna bijna niet meer te solderen :S.

Idd, dick verkoopt gaatjesprint zonder soldeervlakjes. 2 keer zo goedkoop, maar wel niet echt makkelijk.

@ Loopycoaster: het zijn idd van die printjes van Dick, zoals T-baev aangeeft. Soms is het wel wat onhandig, maar het grote voordeel vind ik dat deze printjes makelijk op maat te maken zijn, zonder dat je door allemaal koperlijntjes heen moet zagen/snijnen (of wat dan ook). Die willen namelijk nog wel eens loslaten. Met eilandjes is dit probleem wel minder, maar ja ik had toevallig nog zo'n print liggen dus ik dacht waarom niet.
@ de rest: Het is geen smeltlijm wat ik gebruik, maar siliconenkit. Ik heb even de weerstand gemeten met een multimeter, maar hij gaf oneindig/onmeetbaar aan, dus ik dacht dat het wel in orde zou zijn. De print is overigens vrij on aanraakbaar; Hij zit in een paar gleuven in het hout en zweeft/hangt/steunt dus als het ware in het midden van de behuizing..(als jullie begrijpen wat ik hiermee bedoel :P )

"Je kunt een probleem niet oplossen met de denkwijze die het heeft veroorzaakt." - Albert Einstein

Pas wel op je weerstandsmeting.

Een paar millimeter lucht zal met zo'n kleine meetspanning ook oneindig/onmeetbaar zijn, maar er kunnen wel degelijk vonken overspringen!!

Zo niet, dan toch!....GeoCaching can be a way of life....Why not? >> GeoCaching: Team SupeRare
