Heb iet s gevonden maar is hem niet: http://nl.farnell.com/c-k-components/pha4uee/pushbutton-switch/dp/2102…

Ik kwam ook dit tegen:

** WES have a similar looking switch, cat # DS680 for about $5.

SPDT, rated at 10amp and 250 volt.

If the pin positions do not match the PCB, make new holes in the PCB to suit
and run short lengths of wire.

Glue the switch down with 5 minute epoxy if it is not stable enough.

[Bericht gewijzigd door Damic op zaterdag 18 februari 2012 23:36:45 (60%)

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

Kan ik een LM1458 vervangen door een MC1458 (opamp)
Deze wordt gebruikt als clipindicator in een mixer .
http://sound.westhost.com/project30a.htm fig 8

Tidak Ada

Golden Member

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †
pa3gws

Golden Member

Voor zover ik het weet is het verschil tussen de Lm en de MC alleen het merk.
En dus zondermeer uitwisselbaar.
Correct me if im wrong.
Grrr.
Tidak was 2 sec. sneller

[Bericht gewijzigd door pa3gws op maandag 20 februari 2012 21:58:07 (11%)

Ik ben gestopt met roken nu mijn schakelingen nog.
Lucky Luke

Golden Member

Op 18 februari 2012 23:33:20 schreef Damic:
Heb iet s gevonden maar is hem niet: http://nl.farnell.com/c-k-components/pha4uee/pushbutton-switch/dp/2102…

Ik kwam ook dit tegen:[...]

Dat had ik ook al gelezen, maar in geval van nood zal ik eerder een switch van een oude computerpsu gebruiken, 2 gaatjes in de behuizing (niet de behuizing van de switch natuurlijk) boren en 'm netjes vastschroeven.

Die van farnell heeft teveel poten (en op de verkeerde plek) en mag maar 30V/100mA schakelen... De oorspronkelijke 250Vac/10A (al zal er geen 10A door hoeven)

Ben nu met de fabrikant aan het mailen :)

Op 20 februari 2012 21:52:03 schreef 19roland70:
Kan ik een LM1458 vervangen door een MC1458 (opamp)
Deze wordt gebruikt als clipindicator in een mixer .
http://sound.westhost.com/project30a.htm fig 8

Ja

The dual opamp is a very basic (and cheap) 1458 type, as it is more than adequate for this application.

spuit11

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)

Weet iemand wat dit exact is?

http://i928.photobucket.com/albums/ad124/stekke_stim/Img0.jpg

Een soort van schakelaar weet ik maar voor wat zoal

[Bericht gewijzigd door Stekke_stim op zondag 26 februari 2012 18:25:08 (21%)

Het is een stappenschakelaar of rotaryswitch
Deze is een type met vele aansluitmogelijkheden.

Kun je een mooie input selector voor een amp, mee maken.
Of een volume pot in stapjes....maar volgens mij heeft hij maar 6 stapjes ? juist ?

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? https://ledverlichtingsoest.com/

Weet iemand wat de gegevens zijn van deze hydro sensor. Datasheet of wat info.

http://dl.dropbox.com/u/602157/HydroSensor.jpg

Alvast bedankt!

google eens op HCZ Humidity Sensor

http://be.farnell.com/multicomp/hcz-h8-a/sensor-humidity-20-90-rh-3/dp…

[Bericht gewijzigd door Luckyboy op zondag 26 februari 2012 19:44:03 (58%)

Zelf ook maar een beetje gezocht? D'r zijn er al zo een paar die je op typenummer zelf kunt vinden, en een hoop die je binnen een paar seconden door kunt meten.

SA1485 is een opamp, eerste hit Google.

Die Dale SIP-10 dingen zijn resistornetwerken. De 9808 is wel vindbaar, maar zal een oude reeks zijn waarvan ik zo 1,2,3 geen datasheet kan opsnorren. 103 is vrijwel zeker 10K, dus dan is het een kwestie van doormeten of het 9x bussed is, of 5x isolated. Met een beetje door-googlen kom je misschien nog achter de tolerantie.

DL2416T is een Siemens intelligent 4x starburst display. Leuk speelgoed. Ook alweer eerste hit op Google raak met datasheet.

De rest is echt een kwestie van een beetje uitzoekwerk, kwestie van minuten.

Zoals die knop met leds, kun je even doorpiepen, zal waarschijnlijk een meervoudig contact zijn. En dat display naast die DL2416 zullen CC of CA segmenten zijn, ook weer even een klein stroompje doorheen gooien (goede multimeter* op diodestand is ook altijd handig).

Die eerste foto met dat gele ding zou ik vanaf de achterkant eerst op een 7-segment gegokt hebben, maar aan de voorkant lijkt het wat anders. Even proberen om er een mA of 5 in een paar richtingen doorheen te gooien. Ik denk dat er wat oplicht.

De schakelaar/potmeter is lekker handig om daar niet bij te vermelden of hij geleidelijk draait, of stappen heeft (en hoeveel). Dat weet alleen jij. Ook het typenummer is niet geheel te lezen op de foto (belichting). Het lijkt me gezien de opschriften een stappenschakelaar. Dan is het ook een kwestie van doorpiepen, of even googlen met het typenummer.

Kyocera ding is een buzzertje of speakertje, gewoon even proberen.

* Een multimeter die iets hoger uitstuurt dan 1V

@hieronder: mwoeha, gewonnen \o/
@hieronder-na-je-edit: ik had ook het filmpje bekeken (en gelinkt) alsmede de datasheet gelinkt, zie hierboven. De meerstandenschakelaar wist je omdat je dat ding zelf ook hebt gekregen in een grabbag, das valsspelen >:)

If you want to succeed, double your failure rate.
Lucky Luke

Golden Member

Kareltje grabbag? ;)

Foto linksboven, vlnr vbnb:
De gele blokjes: Weet niet, denk display.
Glazen ding ernaast met 4 "dingetjes" erin: Bijzonder displaytje, ingebouwde logica voor aansturing. (Is dat die DL2416T?)
Blauwe printje met rood glaasje: Display (en een mooie, heb die ook uit de grabbag)
Witte ding met 2 led's: Schakelaar met 2 led's (functie uit te meten)
Volgende rij:
Die gele stripjes zijn weerstandsnetwerkjes. Eveneens uit te meten, staat ook een waarde op. Mijne waren 10k met 1 gemeenschappelijke pin.
Blauwe ding is een piëzobuzzertje.
Zwarte ding ernaast: Microfoon. (Of ook een piezo, maar volgens mij is het een microfoon, ik heb die ook dus ik kan eens testen.)
de 2 ICtjes: Zijn dat SA1458n? Dual opamp.
Dat ding waar "KNITTER" op staat: Meerstandenschakelaar

@Hierboven: ja, maar ik wist de meerstandenschakelaar >:)
(Was trager door bekijken filmpje en zoeken datasheet van dat siemens display)

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)

@?

idd grabbag,

de opamp had ik reeds zelf gevonden, maar ze stonden nog in dezelfde map,
bij die gele stripjes had ik een vermoeden dat het een werstand ... was maar had er nog nooit een gezien en geen datascheet gevonden dus begon te twijfelen, nu je het zegt zal het idd 10k zijn met 2% toleratniet
die drukknop had ik kunnen vermoeen mar aangezien mijn multimeter het niet doet kan/kon ik hem niet testen.
van de display had ik een vermoeden dat het een mooie was maar die andere had ik geen flauw idee wat het was (dus dat word zoeken naar de datascheet nu ik weet wat het is) had mij waarschijnlijk mistypt bij het overtypen in Google

die schakelaar/pot draaid niet daarom dat ik het raar vond, maar had al in gedachte dat het zo iets zou kunne zijn, ook hier is het nummer niet goed leesbaar

bedankt

Tidak Ada

Golden Member

Die gele dingen zijn wsch backlight LED-arrays. HP had er indertijd een hele serie van voor het verlichten van teksten in displays (er waren nog geen LCD's) Er ging een tekst transparantje voor dat belicht wordt. Met bijvoorbeeld AAN, UIT, FREQ e.d. Deze lijken me niet van HP.
Hele mooie en dure 2×5 of 1×10 standenschakelaars van Knitter of Fujisoku. Kostten indertijd Hfl 15,50 ex. BTW
Imax 500mA @ 125V ac

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †
Lucky Luke

Golden Member

Die standenschakelaar draait een beetje zwaar, dat hoort. Met een knop op de as draait 'ie wel makkelijk.

Op 1 maart 2012 10:07:00 schreef Meerweten:2% toleratniet

Heb je iets op met ruim meer dan 2% Acolohl ?

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)
Tidak Ada

Golden Member

Denk er aan 3mm as op die schakelaar !

Kan ook een 'knoopje' in z'n vingers zijn ;) (heb ik ook wel es last van)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †

Lucky Luke heeft het bij het rechte eind, voor de meeste dingen.

Die stappenschakelaar is een 2x5 knitterswitch precies zo eentje
Dat deze zwaar lopen komt door de degelijkheid, de stappen klikken niet met veertjes, maar met kogeltjes.
Dat vierkante schakelaartje is een drukschakelaartje met 2 ledjes, 1 voor uit en 1 voor aan of zoiets dergelijks.
Dat kleine displaytje (net boven Letland :))is inderdaad een heel mooi 4x7segment displaytje.
Boven Denemarken liggen 2 10K weerstand arrays.
Dan is er nog dat andere glazen displaytje, en dat heb ik hier ook al eens meer voorbij zien komen, die komen waarschijnlijk uit de vroegere telmachientjes.
Die gele displays? (zie Tidak Ada) ik ken ze zelf ook niet, ik heb ze ook in bolvorm.
En de opamps zijn inmiddels ook al bekend.

p.s. @Meerweten: tevreden met de inhoud?

Ik heb nog een serie printjes waarvan ik niet precies weet wat het zijn. Er zitten buisvoetjes op en twee transformatoren. Ik ben vooral geïnteresseerd in de eindtransformatoren om hier dan zelf een buizenversterker mee te maken. Op de trafo en de print staan echter geen gegevens. Wel staat er bovenop de trafo omcirkelt "SR" met drie puntjes er onder. Mijn vraag is dan ook of iemand meer over deze dingen weet, impedanties, vermogen etc.

Foto's:

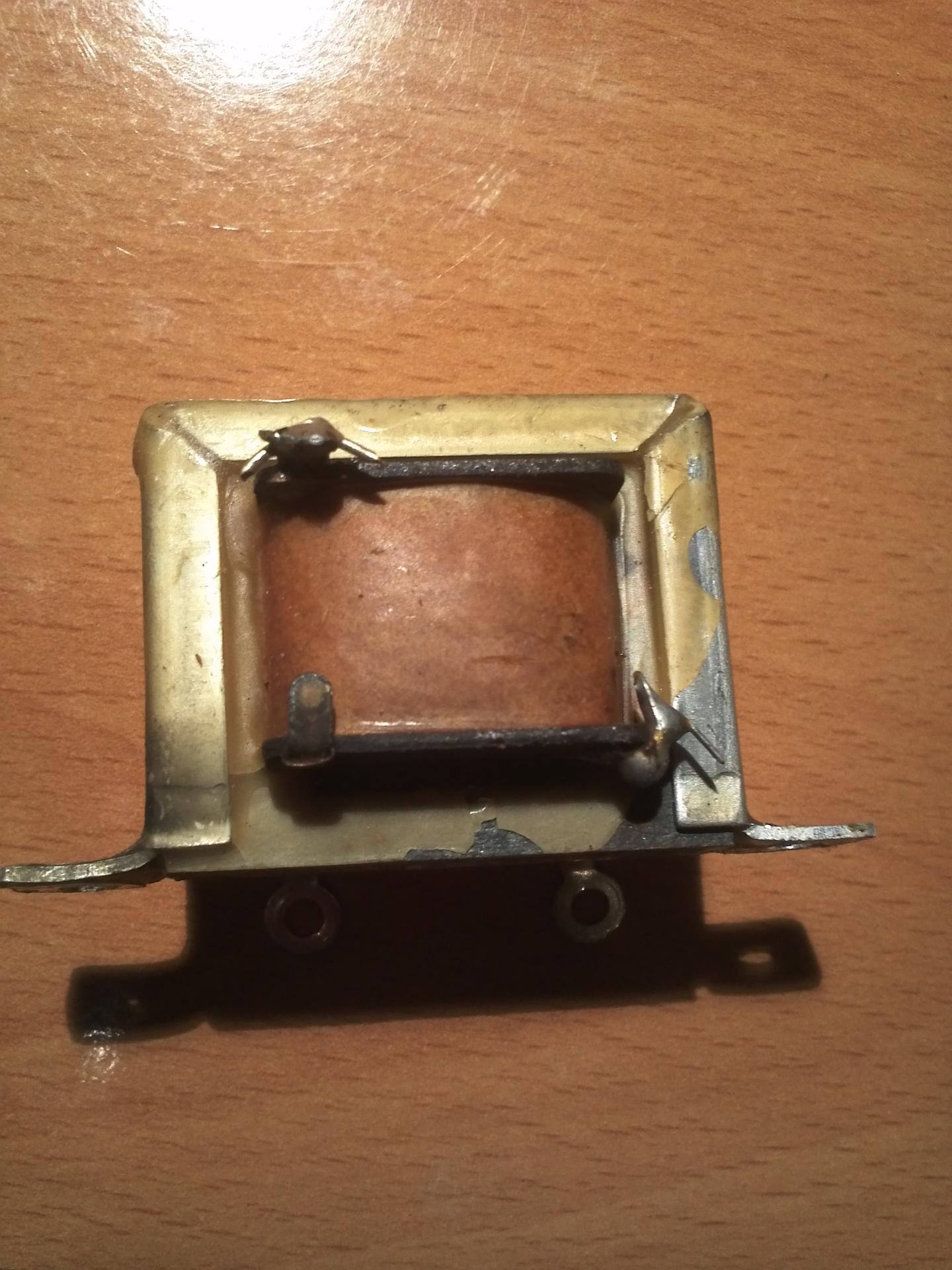

De uitgangstrafo, "ingangs"-zijde. Het signaal stond op het soldeerlipje linksboven, de ground zat rechtsonder. Het lipje linksonder zat nergens op aangesloten.
http://www.uploadarchief.net/files/download/resized/img_20120304_222422.jpg

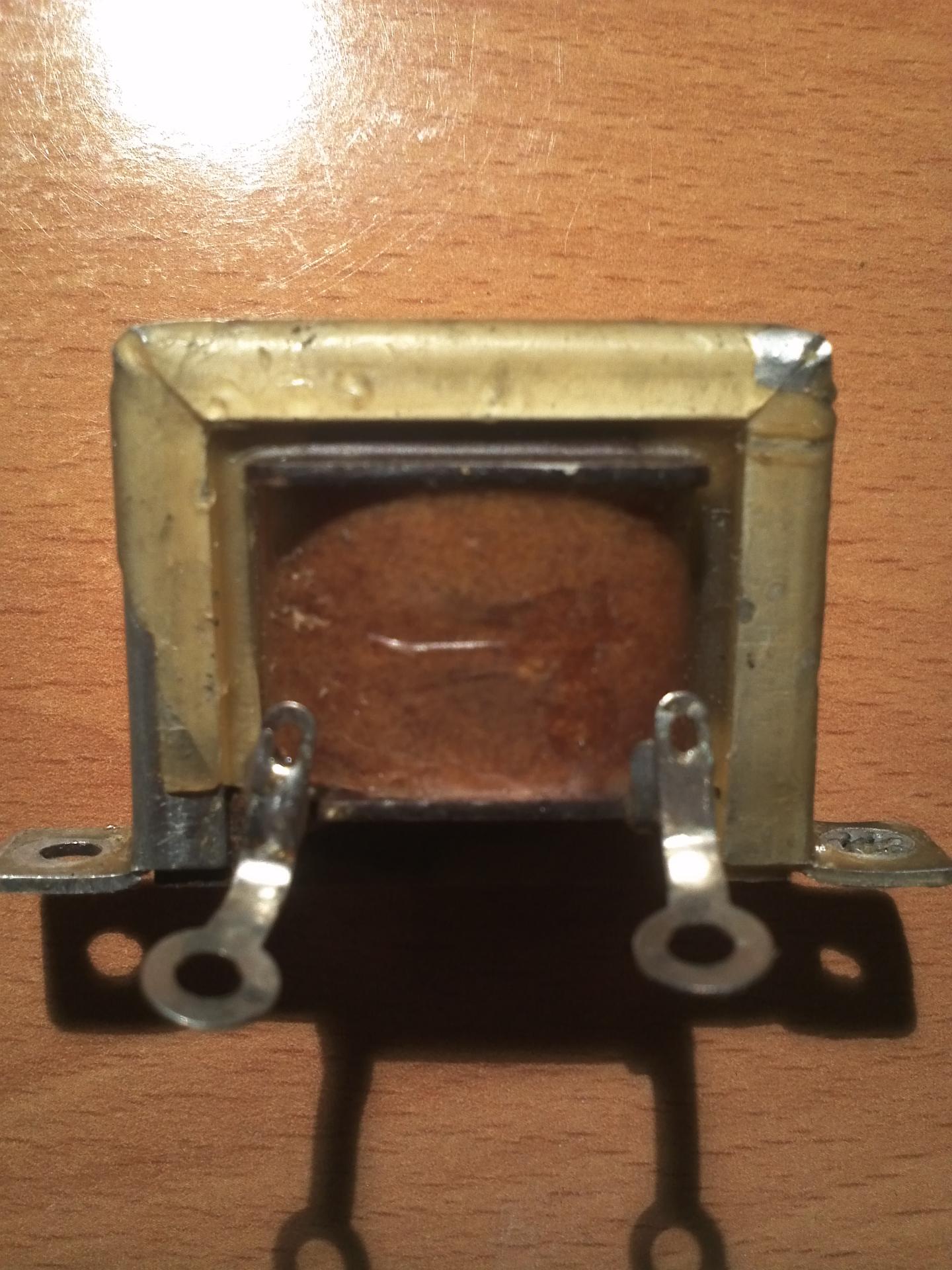

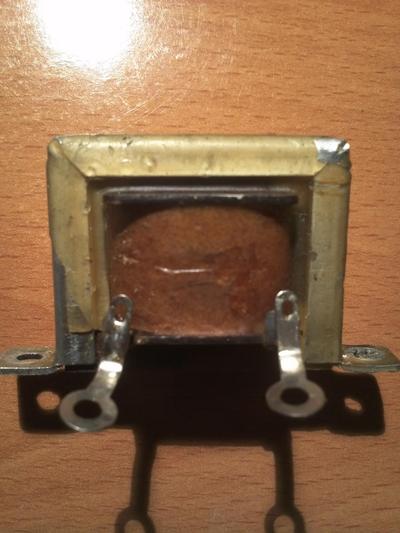

Uitgangstrafo, "speaker"-zijde
http://www.uploadarchief.net/files/download/resized/img_20120304_222409.jpg

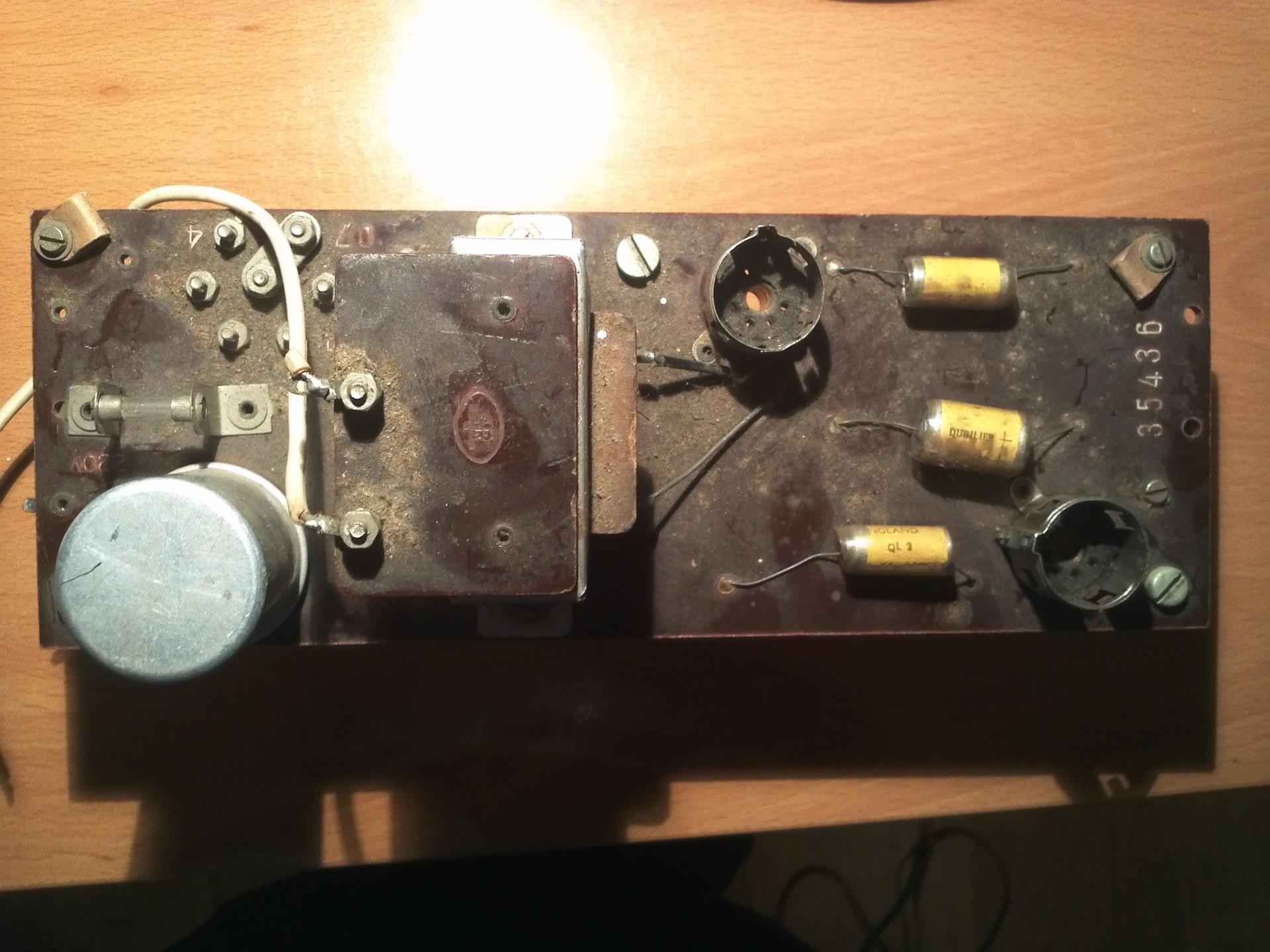

De bovenkant van de print met in het midden de voedingstrafo.
http://www.uploadarchief.net/files/download/resized/img_20120304_222442.jpg

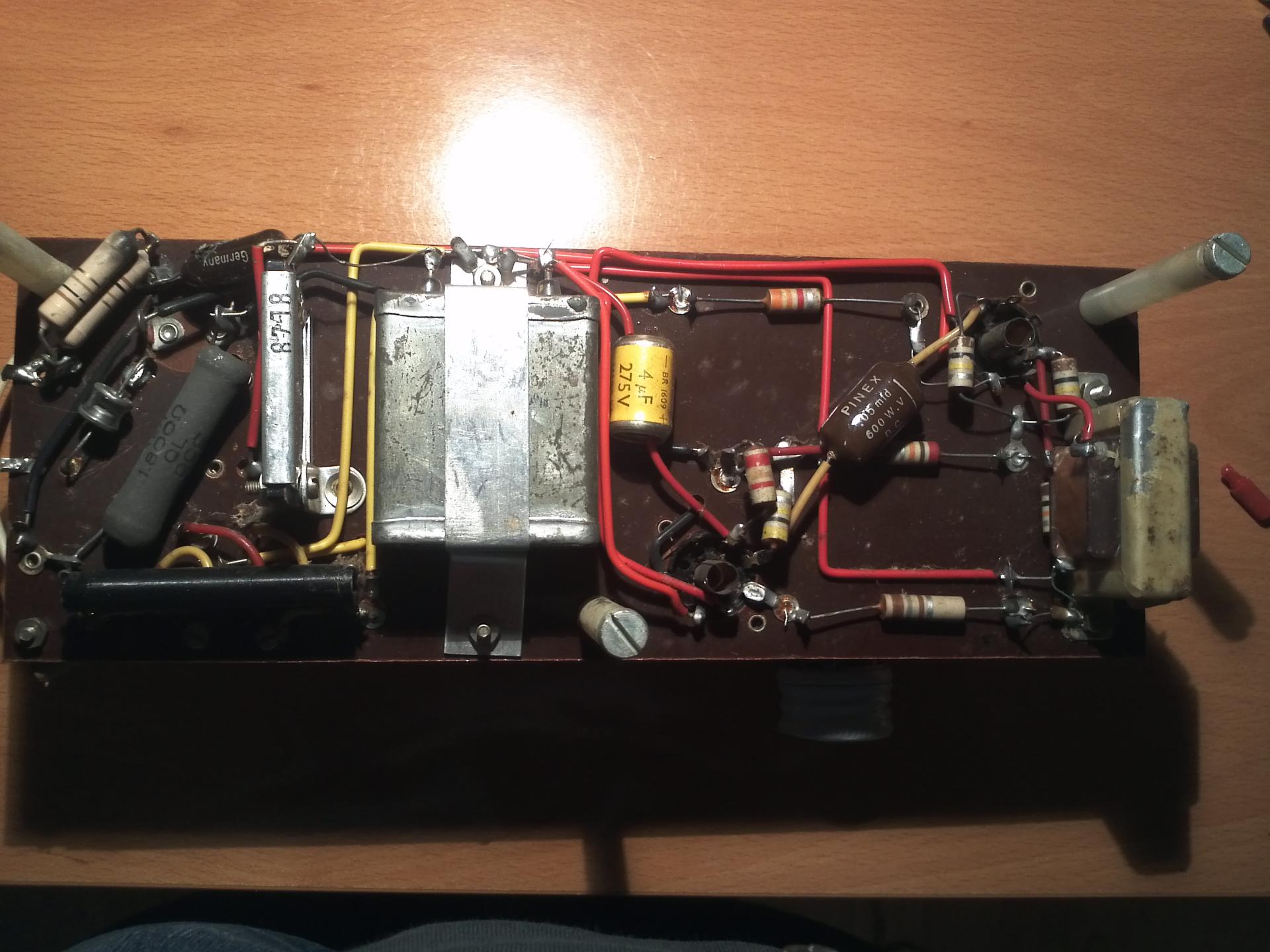

De onderkant van de print. De eindtrafo is de kleine trafo rechts.
http://www.uploadarchief.net/files/download/resized/img_20120304_222518.jpg

De foto's komen uit mijn telefoon. Als je betere wil dan moet je maar even zeggen, dan maak ik die morgen even.

Tidak Ada

Golden Member

Ziet eer uit als een versterker uit een koffergrammofoon. Buizen uit de 40-serie (rimlock voet).

[Bericht gewijzigd door Tidak Ada op zondag 4 maart 2012 23:52:35 (14%)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †

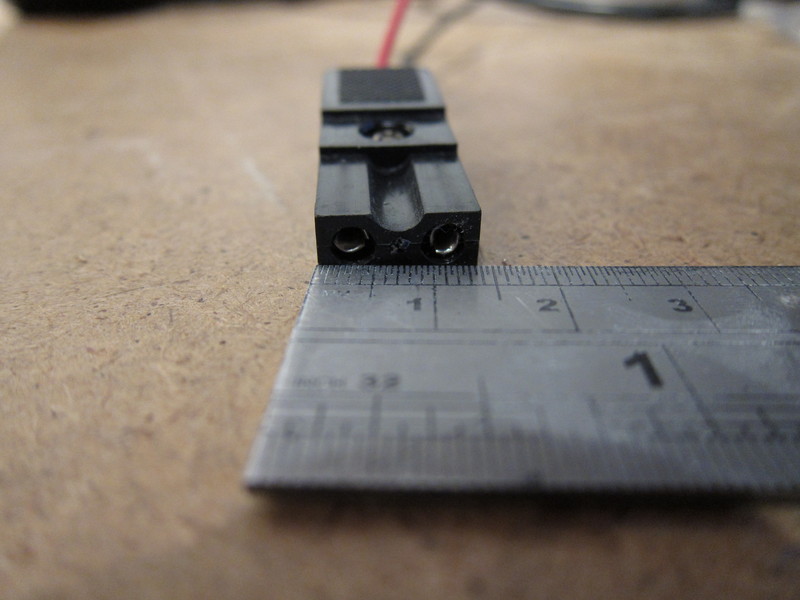

Weet iemand wat dit voor connector is, en vooral waar ik het mannelijke chassisdeel kan krijgen?

http://www.uploadarchief.net/files/download/resized/img_0238.jpg

Met een beetje duwen past hij overigens in een C8 IEC chassisdeel, de pinspacing is hetzelfde.

[Bericht gewijzigd door sinuz op dinsdag 6 maart 2012 13:14:16 (17%)

Iemand een idee wat voor spoel dit was en waar ik hem kan krijgen ?

Het ding komt uit een : Roland EP-7 II E en schijnt een muziekmaak apparaat te zijn (..)

//vraag het voor een muzikale vriend met zonder veel kennis van het concept kortsluiting, inmiddels iets meer kennis....

http://www.skysoft.nl/spoel1k.jpg

http://www.skysoft.nl/spoel2k.jpg

http://www.skysoft.nl/spoel3k.jpg

@damic: nee, geen idee. Ik kan morgen wel even vragen. gezien zijn omschrijving van "liet iets op de print vallen, en toen zei het ding boem.... is de gok voeding niet zo verkeerd..

[Bericht gewijzigd door Skysoft op dinsdag 6 maart 2012 21:52:38 (14%)

Is een spoel zo te zien DO'H, weet je soms waar het zat (voedings gedeelte ofzo)?

De EP7 D2:
http://images02.olx.pt/ui/6/80/92/1274468680_95347892_2-ROLAND-EP-7-II-DIGITAL-PIANO-suporte-original-Santa-Maria-da-Feira-1274468680.jpg
Meer foto's e.d.: http://santamariadafeira.olx.pt/roland-ep-7-ii-digital-piano-suporte-o…
