's Kijken of ik daar doorheen kom.... ;)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie.

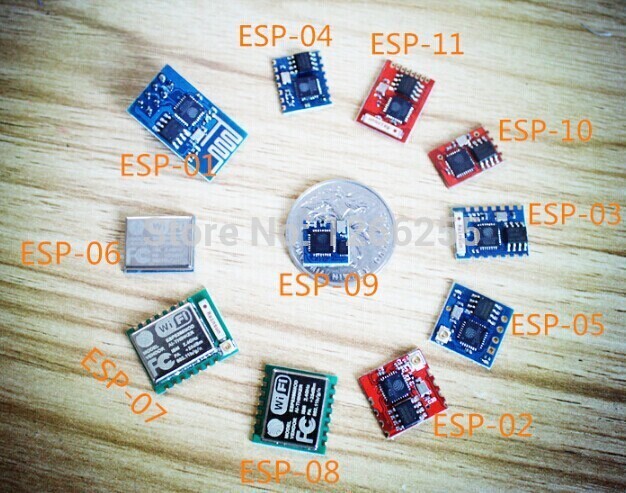

Er zijn sinds kort zeer goedkope wifi-uart modules te koop (in china) op basis van de ESP8266 chip.

http://i00.i.aliimg.com/wsphoto/v2/1933314550_1/Free-Shipping-2pcs-lot-ESP8266-remote-serial-Port-WIFI-wireless-module-through-walls-Wang-transceiver-module.jpg

Nu het leuke: je kunt deze chip zelf ook herprogrammeren. Op die manier kan je zelfstandige toepassingen maken, zonder extra microcontroller.

Om hier mee te testen heb ik van een van deze modules (ESP-04) een tweek kanaals relaykaart gemaakt.

http://www.rnplus.nl/wp-content/uploads/2014/11/wifischakelaar_90.jpg

Op de wifi module draait een simpele webserver die je in staat stelt de uitgangen te schakelen en de instellingen van de wifi module aan te passen (de module start als accesspoint op wanneer hij niet is ingesteld).

http://www.rnplus.nl/wp-content/uploads/2014/11/smartswitch_home.png

http://www.rnplus.nl/wp-content/uploads/2014/11/smartswitch_settings.png

Met de schakelaars op het bordje kunnen de uitgangen ook direct worden aan en uit gezet. Wanneer je de knopjes tegelijk indrukt voor meer dan 6 seconden dan reset het bordje zichzelf (naar accesspoint modus zodat de wifi instellingen gedaan kunnen worden).

Binnenkort hoop ik de broncode van mijn firmware op het internet te kunnen zetten (eerst even een mailtje sturen aan de makers van het stukje voorbeeld firmware wat ik als basis gebruikt heb).

Potentiele (internet of things) toepassingen voor deze module zijn sensoren, schakelaars, dimmers, ledstrip controllers enz...

Verbruik van mijn testbordje is 70 mA (op 3.3v) wanneer hij als wifi-client ingesteld is (en verbonden is) en er geen uitgangen aan staan. Bij het opstarten is de stroom heel kort max 350mA.

Volgende project: nette printplaat voor ontwikkelen en laten maken.
(Als anderen hier ook geintereseerd zijn in zo'n product: mijn contactgegevens staan op mijn website)

Ziet er leuk uit.
Is het nou een klik-aan-klik-uit naar WiFi router geworden? Of noem je het zo, maar heeft het met het KaKu-protocol (en frequentieband) niks te maken? Want ik snap niet helemaal hoe je dat integreert, tenzij die WiFi modules ook voor de 433MHz zijn te gebruiken.

If you want to succeed, double your failure rate.

Ik noem het alleen zo, het is een twee kanaals relaykaart die je via wifi aan kan sturen.

Het zou trouwens wel mogelijk zijn om het kaku protocol over een gpio pin te bitbangen naar een 433mhz zendertje, mocht iemand het door jou omschreven apparaatje willen maken.

Andere suggesties: WS2801 (ledstrip) controller, temperatuur / weer sensor, energiemeter, enz...

[Bericht gewijzigd door Iemand op donderdag 20 november 2014 14:23:46 (16%)

Het is wel tof hobbyspul, zeker omdat het zoals je omschrijft autonoom draait en je zelf code in de controller kunt zetten. Heb je een link naar de pagina met dat stukje voorbeeld firmware dat je als basis hebt gebruikt?

If you want to succeed, double your failure rate.

Heb zelf een esp8266 achter een aduino nano gedaan. DS1802 meet de temperatuur en een Bmp180 de druk. Wacht nog op een DHT22 voor de vochtigheid. De verbinding verbaast me hoe stabiel die is. Heb nu een esp-03 gekocht op ebay. Zitten meer I/O pinnen op die print.

Onderstaande is een linkje naar het 'klimaat' naar mijn schuur

http://vincent1971.eu.pn/index.html

Oh de wifi zit achter een schakelklok. Is uit van 02:00 tot 08:30 ongeveer.

Linkje naar de webserver zonder microcontroller. Moet me nog eens goed in verdiepen hoe het een en ander werkt. Lijkt me echt heel tof.

http://harizanov.com/2014/11/esp8266-powered-web-server-led-control-dh…

Hoi,

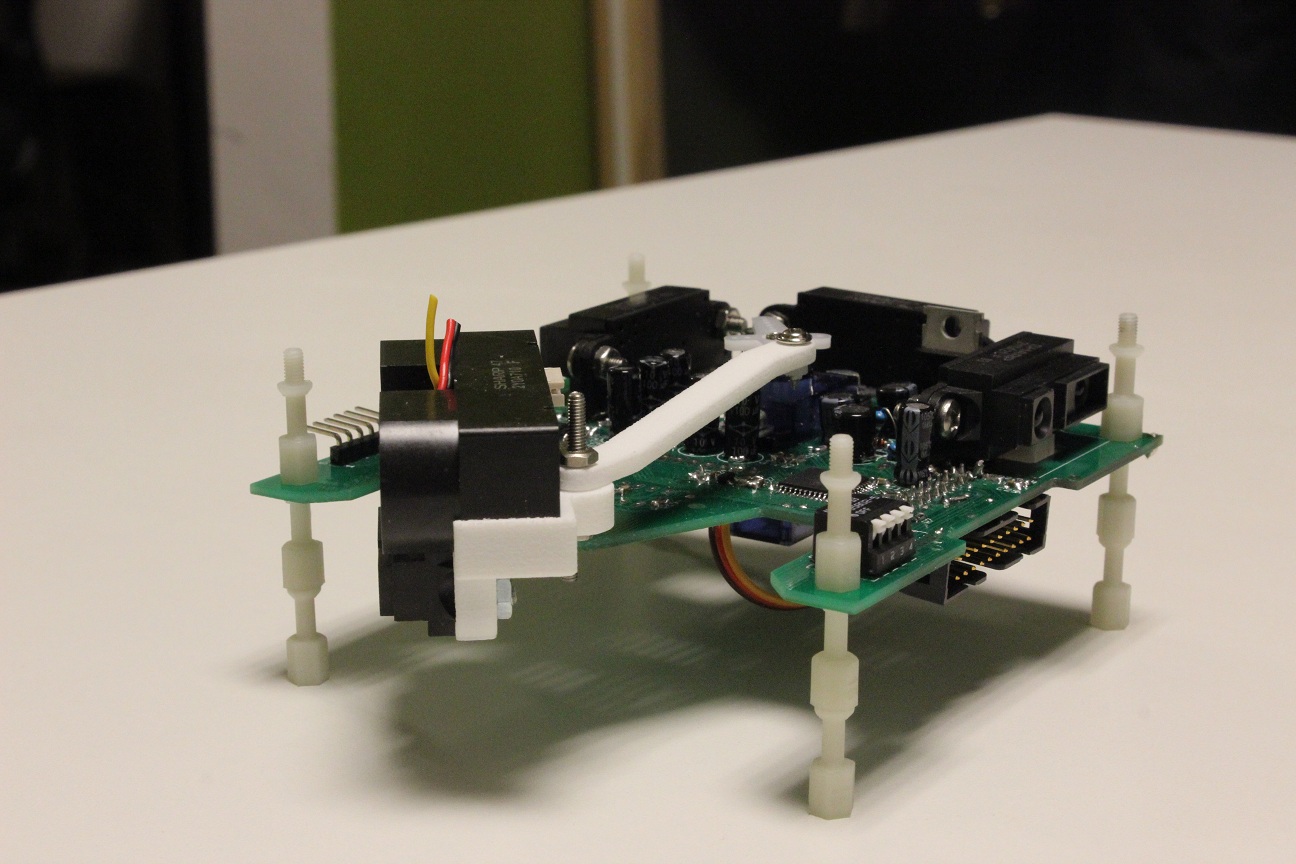

Nog niet helemaal af, maar wou het toch al eens laten zien. Is een uitbreidings print voor mijn robot om een aantal sensoren te gebruiken. Bedoeling is om een kleine 1D camera op de grond te richten om zo een lijn te zien op de vloeg, en dan nog een aantal afstand sensoren om in alle richtingen te kijken. De voorste lijn sensor kan gedraaid worden om zo de omgeving te scannen. Voor dit laatste heb ik een paar parts laten printen bij materialise.

Toffe projecten allemaal weer.

Ik heb voor de verandering maar een simpel bouwkitje in elkaar gezet.

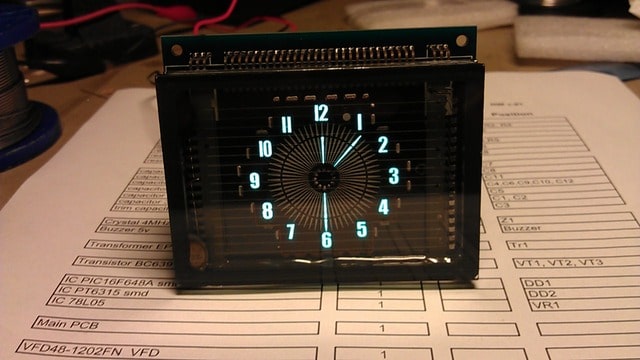

Een klokje met een geinig "analoog" VFD display.
http://www.mijnalbum.nl/Foto-VQCFIXVO-D.jpg

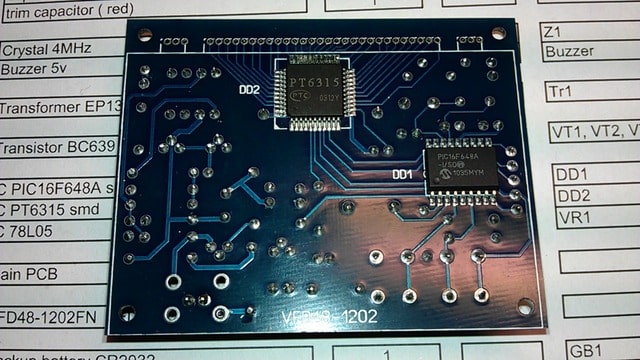

Print soldeerzijde
http://www.mijnalbum.nl/Foto-UGD47O3J-D.jpg

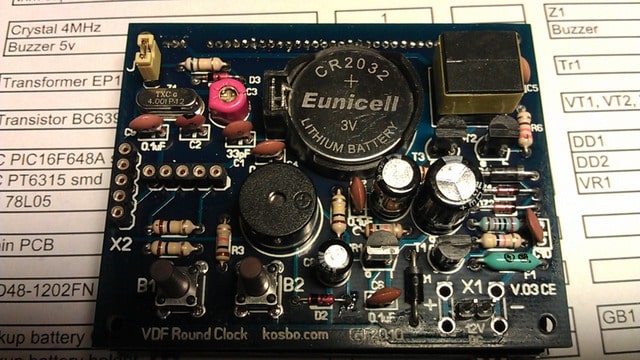

Print componentenzijde
http://www.mijnalbum.nl/Foto-GYSVKTX6-D.jpg

vfd

vacuum fluoresend display

en niet

variable frequentie drive (motor regelaar)

ik baal nog steeds dat die 2 dezelfde afkorting hebben

Jinny

Golden Member

Waar heb je dat klokje vandaan?

Hoe doen vrouwen op TV dat toch? Wakker worden met prachtig glanzend haar en mooi gestifte lippen..... Wanneer ik wakker word heb ik een coupe 'Leeg geroofd vogelnest' en een incidenteel straaltje kwijl.. Gaat ook door voor 'Wilt wief' naar horen zeggen

Op 22 november 2014 20:24:21 schreef robt797:
vfd
vacuum fluoresend display
en niet
variable frequentie drive (motor regelaar)
ik baal nog steeds dat die 2 dezelfde afkorting hebben

Ik doelde op z'n silkscreen. Daar staat 'VDF' :P

sorry ik zag het niet

ps

de ene kant zegt vfd de andere vdf

Jinny

Golden Member

Hmm, mooi, maar 50 pond vind ik wat prijzig....

Hoe doen vrouwen op TV dat toch? Wakker worden met prachtig glanzend haar en mooi gestifte lippen..... Wanneer ik wakker word heb ik een coupe 'Leeg geroofd vogelnest' en een incidenteel straaltje kwijl.. Gaat ook door voor 'Wilt wief' naar horen zeggen

Mooi Minimax! IK heb de losse displays al een paar keer zien staan, maar de wat slechte kwaliteit foto's hielden me tot nu toe tegen.

Jou foto's zetten het display toch wel mooier weg dan waar ik ze zag. Nu wil ik toch maar weer eens met CPLD's gaan experimenteren ;)

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!

Op 22 november 2014 22:38:25 schreef Jinny:
Hmm, mooi, maar 50 pond vind ik wat prijzig....

Ik heb het kitje voor 49 euro opgepikt, een los display zou iets van 20 euro kosten.
En dan zelf iets bouwen
Dat zijn wel prijzen van een jaar geleden (zo lang lag het ding al in de kast)

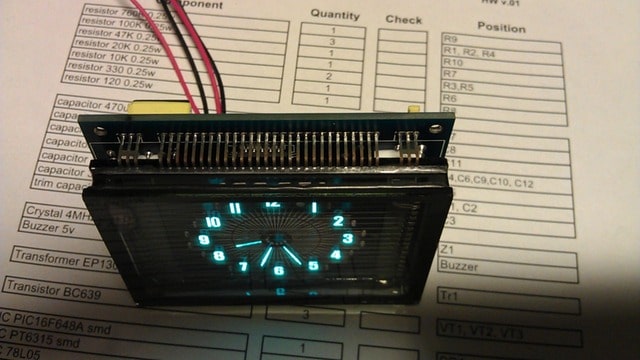

De kwalitijd van het display is zonder meer erg goed.

http://www.mijnalbum.nl/Foto-ZOQPZBDH-D.jpg

Dat laatste mag ik zeker hopen voor een klok ;)

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

@vincent1971

Erg mooi gemaakt! Gebruik je een VPN om je module van buiten het wifi netwerk aan te spreken?

Anoniem

Deze heb ik net weggedaan naar de printboer.

Een Arduino Nano, die op een 3,7V Lipo battery kan lopen, met tevens een lader en monitor voor de batterij aan boord. Het geheel is een fractie groter als de orginele Arduino Nano, en verder helemaal compatible.

http://i57.tinypic.com/im195l.jpg

ziet er goed uit, welk tekenpakket is dat?

Anoniem

KiCad. Is open source. Werk ik al een tijdje mee, bevalt goed.
Dit ontwerp heb ik vanwege de afmetingen gepanalized. Ietwat moeizaam, maar ging ook. Vanmorgen bericht gehad van de printboer: pcdb is door de DRC en in productie genomen.

4 layers als ik het goed zie, toch?

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Ik ben momenteel een aantal projecten waaraan ik werk aan het bundelen in één groot overkoepelend project:

Kleine projecten:

SAAC (Simpele Arduino Aquarium Controller:
- Draadloos aan uit schakelen van de verlichting (dmv kaku) volgens tijd.
- Draadloos aan uit schakelen van de CO2 (dmv kaku) volgens tijd.
- Automatisch meststoffen toevoegen dmv dosseerpompjes
- Draadloos doorsturen van meetgegevens via 433Mhz
- Meten van verschillende temperaturen
- Alles is instelbaar dmv een interface (1602 display) en knoppen

TODO:
- PH-meting
- Alarm in geval van problemen

meer info en enkele foto's van de eerdere versie zijn hier te vinden:
http://www.aquaforum.nl/ubb/ubbthreads.php?ubb=showflat&Number=146…

Broncode hier te vinden:
http://deleenheir.hopper.pw:8080/public/?dir=SAAC

SolarLogger Sender:
- Draadloos doorsturen van meetgegevens van de PV installatie via 433Mhz. Deze gegevens zijn op basis van de S0 pulsen van een kWh-meter
- Extra koelen van omvormer indien hoge productie
Broncode hier te vinden:
http://deleenheir.hopper.pw:8080/public/?dir=SAAC

Overkoepelend project:
DataLogger Receiver:
- Ontvanger en buffer voor de meetgegevens van de draadloos doorgestuurde gegevens uit de bovenstaande projecten.
- Mogelijkheid om tot 150 sensoren te ontvangen

Broncode hier te vinden:
http://deleenheir.hopper.pw:8080/public/?dir=SAAC

Alle projectjes draaien op atmega328 microcontrollers.

Een Raspberry pi met webserver en mysql database leest de gegevens dmv een python script uit vanop de DataLogger Receiver. Alles wordt netjes bijgehouden in de database en is via een web interface consulteerbaar.

De web interface:
http://deleenheir.hopper.pw:8080/data/livedata.php
http://deleenheir.hopper.pw:8080/data/mob.php (voor mobiele toestellen)

Op 24 november 2014 18:36:39 schreef minimax:
[...]

De kwalitijd van het display is zonder meer erg goed.

[afbeelding]

Hij is leuk :-)
