Show your projects! Part 12.

Op 1 maart 2009 17:26:23 schreef Jan klaasen:
nou... ik was dacht ik aan de beurt. anders denken jullie straks dat ik helemaal niets kan.

???

gewoon nog nooit laten zien dat ik ook iets presteer ik stel alleen vragen.

probeer flux of High power leds van hem eens

1 watt leds van leds-buy geven ook een hoop licht.

DANM wat een mooie en leuke projecten
tijd geleden dak hier was veel te druk met studie
heb echt zin om weer eens een projectje te beginne

Ik ben ook met een RGB ledstrip bezig
De strips komen ook van niels, high flux led, 18 modules goed voor 5 meter. Bij vol wit licht trekt het ding 2A op 12V. Ik heb het nu zo op breadbord dat het de strips gestuurd worden op kleur en helderheid. De strip geeft echt een BOM licht..

Wat ik nog moet maken is een afstandsbediening. Dit gebeurd met USART.

Hier het youtube filmpje

Gr. Rik

Wat hoor ik, wil je veel licht van LEDs?
Pak dan deze strip:
http://www.leds-buy.nl/watt-power-led-strip-p-873.html
Kan prima een 60Watt gloeilamp vervangen op vol vermogen

@ Jan Klaasen: welke manier heb je gebruikt om 4 PWM kanalen te genereren? gewoon uitgang op pic of avr en alles softwarematig doen?
of via integrator en de rest?
frequenties? naukeurigheid?
ik ben er wel in geïnteresseerd.

attiny2313 heeft 4 hardware matige pwm-ers aan boord....ruimte voor code is alleen wat klein

frequentie en nauwkeurigheid weet ik zo niet, zie daarvoor de datasheet.

[Bericht gewijzigd door Jan klaasen op maandag 2 maart 2009 19:39:45 (29%)]

dan wil ik zeker overschakelen naar avr. ik heb er zoveel goed over gehoord en gelezen.
eerst moet ik mijn eindwerk afkrijgen. daarna ga ik wel eens kijken naar avr.
ik heb voor mijn eindwerk ook 4 pwm kanalen nodig. een gewone standaard pic heeft er spijtig genoeg geen 4. nu los ik dat softwarematig op.
hartelijk bedankt!

waarom doet iedereen moeilijk met 4 hardware PWM kanalen dit dat....
Je kunt het gewoon met software doen hoor.

rood = 50;
groen = 20;
blauw = 70;

alle uitgangen op 1;
voor x van 0 tot 100
{
als( x == rood) -> uitgang rood = 0
als( x == groen) -> uitgang groen = 0
als( x == blauw) -> uitgang blauw = 0

kleine pauze
}

dat is alles. helderheid kun je regelen door RGB met een percentage te vermenigvuldigen. De "PWM" frequentie boeit echt niet, zolang het totaal maar 50Hz of sneller is, maar natuurlijk niet te gek.

Ja, maar sommige mensen willen ook nog iets anders met hun rekentijd kunnen doen. Daarbij krijg je bij de oplossing die je hier voorstelt problemen als je links of rechts nog ergens een interruptroutine hebt, die de vertraging af en toe stiekem even iets langer maakt.

Maar he, dit is een show-topic, geloof ik, dus het lijkt me verstandig dat we het hier bij laten, voordat er een modje boos wordt.

@Jan Klaasen: aan de buitenkant netjes afgewerkt! De experimenteerprintjes aan de binnenkant, ach, moet kunnen.

Het was een experiment....wat later onder tijdsdruk geevalueerd is tot een project.

Ik zie net trouwens ook dat de print maar met 1 moertje vast zit.

@Rikkepic; omdat anders het licht uit gaat/ of juist aan gaat als je door het menu heen wandelt

Fotootjes van mijn projectje:

Een zelfbouw versterker dus.
Nu nog de ingangsselectie maken wat ik met relais ga doen.
Verder nog een paar relais om 2 paar speakers aan te kunnen sluiten.

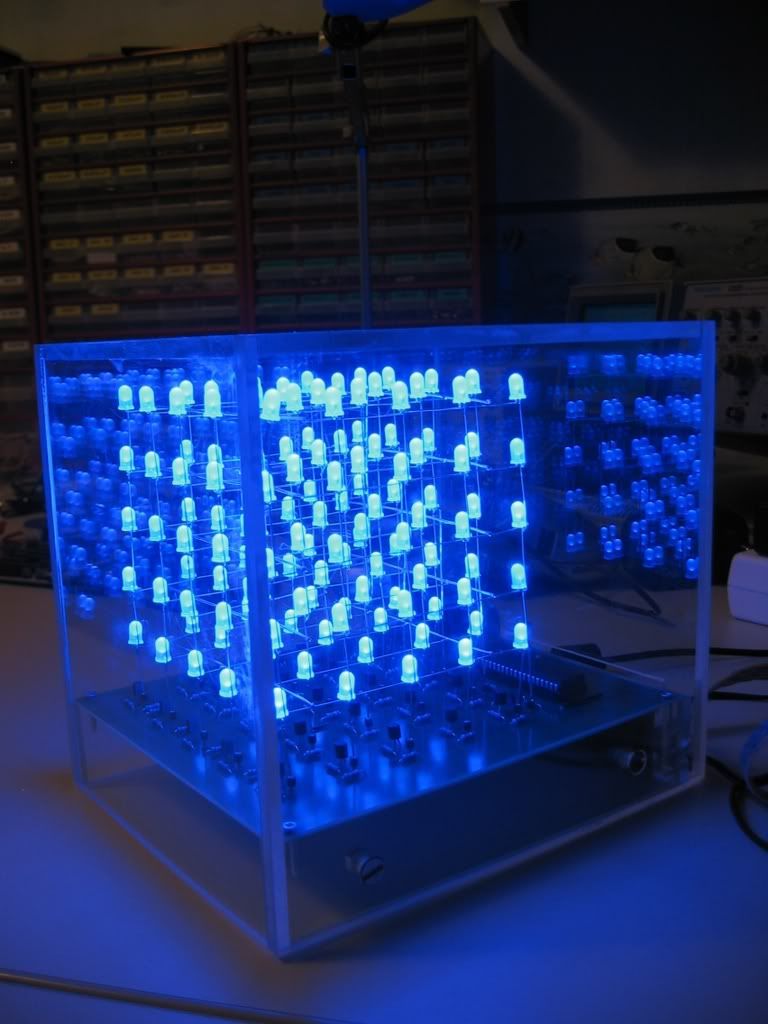

Mijn led kubus is ook eindelijk af. Het is mijn eerste project met een microcontroller. Ik ben er wel trots op. Programmeren van dat ding is trouwens wel oersaai.

Twee andere foto's. Een met behuizing en de andere zonder.
http://i234.photobucket.com/albums/ee261/Unexisted_2007/IMG_0047.jpg
http://i234.photobucket.com/albums/ee261/Unexisted_2007/IMG_0036.jpg

Dat ziet er goed uit
Gemaakt volgens het elektuur artikel?

Dat is zeker een mooie kubus! Complimenten!
Heb je misschien een filmpje van het geheel in actie?

[Bericht gewijzigd door Nieko op woensdag 4 maart 2009 17:22:23 (39%)]

PRACHTIG!
zou het misschien een idee zijn om de schakeling bij de CO-microcontrollerprojecten te zetten?

Heel mooi @ unexisted. Maar zet eens aan de achterkant een spiegel, dat gaat het effekt vergroten. En een extra 3D gevoel geven.

mooi:) filmpje?

Op 4 maart 2009 17:16:31 schreef UneXisted:
Programmeren van dat ding is trouwens wel oersaai.

oh, ik vind het programmeren juist het leukste deel van een project.

Zwaar nutteloos zo'n kubus mopperdemopper.

Nee geintje: gaaf ding. Ook nog inzetbaar als soort van verlichting maar vooral erg mooi. Netjes afgewerkt ook, met dat plexiglas. Spiegelt ook nog een beetje Mooi!

Van mij krijg je een 10+!
Wat mooi!!!!

[Bericht gewijzigd door McDuff op woensdag 4 maart 2009 17:48:54 (22%)]

Op 4 maart 2009 17:22:39 schreef TechnOoB12:
PRACHTIG!
zou het misschien een idee zijn om de schakeling bij de CO-microcontrollerprojecten te zetten?

Yup. Alhoewel de schakeling zelf grotendeels overeenkomt met het Elektor artikel. Ik heb er een drukknop aan toegevoegd. Dat vind je samen met ingang voor adapter aan de achterkant.
* drukknop om patroon te kiezen, bij 3 seconde indrukken laat hij elke 30 seconde een willekeurig patroon zien.
* mogelijkheid tot isp
* tuimelschakelaar om de twee gedeelde isp pinnen te beschermen (hoeft volgens mij niet eens)

Alleen jammer dat ik het koellichaam en de microcontroller op de printplaat heb verwerkt, zoals in Elektor artikel. Hij is nu namelijk niet vierkant.

Op 4 maart 2009 17:29:25 schreef electro_freakz:
mooi:) filmpje?
[...]
oh, ik vind het programmeren juist het leukste deel van een project.

Het programmeren is op zich wel leuk, het kost alleen ontzettend veel tijd. Ik was best opgelucht toen alles af was, want het heeft me dik twee maanden gekost om dat ding te bouwen. Toen ik begon wist ik niet eens wat een microcontroller was.

Ik zal een filmpje maken als ik klaar ben met het programmeerwerk.

Wooooo, vet ding hoor!! Mooi afgewerkt ook!!

Op 4 maart 2009 17:51:56 schreef UneXisted:
Toen ik begon wist ik niet eens wat een microcontroller was.

hiervoor ben ik met microcontrollers begonnen
