oO, das mooi, heb je hier een schema van?

Is van elektuur, zal hier wel niet geplaatst mogen worden.

Op 4 maart 2009 17:29:08 schreef overslag:
Heel mooi @ unexisted. Maar zet eens aan de achterkant een spiegel, dat gaat het effekt vergroten. En een extra 3D gevoel geven.

Of de vier zijkanten en de bovenkant spiegel, en dan een gaatje aan de zijkant om erin te kijken. Dan zie je duizenden leds.
Tis wel een mooi ding en zeer mooi uitgevoerd.

- - big bang - -

Ben er al een paar dagen aan bezig, en het wordt steeds leuker:

klik

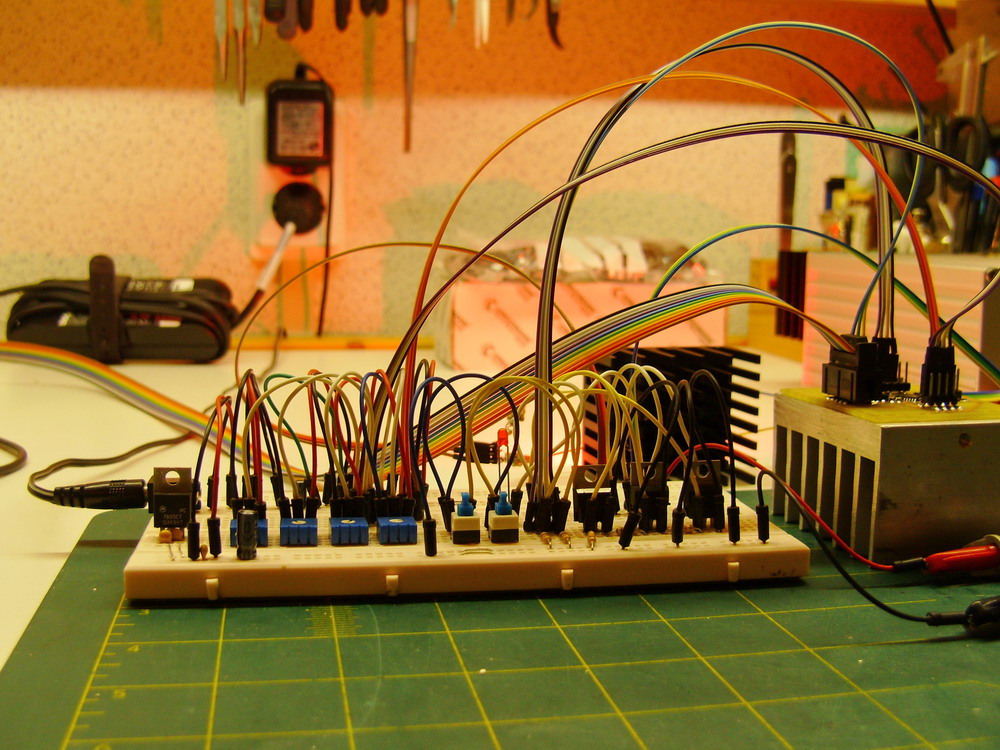

Moodlight met zowel HSL instelling als RGB instelling.
De HSL sequence kan ook automatisch doorlopen worden, en de snelheid kan ingesteld worden van 2 seconde tot 35 minuten. Terwijl de H automatisch veranderd kan nog wel de S & L ingesteld worden met twee pots.
HSL to RGB conversie compleet zonder floats voor elkaar gekregen.

Er zit zelfs een "still alive" LED op die ruwweg de update cycle van de pwm aangeeft (toggle na 200 updates). De hele conversie plus wat andere dingen kost ongeveer 5ms op 8MHz, waarvan de ADC's de meeste tijd innemen. Echt tijdgebonden is het niet, het staat gewoon in de mainloop. Zolang de conversiesnelheid maar hoger is dan de updatesnelheid van het effect gaat alles goed.

Als ik de draden naar de LED een klein beetje fatsoeneer denk ik dat ik 'm wel kan showen in Rosmalen in deze staat.

[Bericht gewijzigd door klein is fijn op 5 maart 2009 01:21:57 (15%)

Op 28 februari 2009 14:27:45 schreef christiaan-elektro:
bigles host je fotos eens ergens anders want ik kan ze nog steeds niet bekijken

Beetje laat ik weet het, maar ik weet niet over welke foto´s je het hebt. Ik host mijn foto´s allemaal via uploadarchief.net (wat overgens door co wordt aangeraden) En tot nu toe heb ik geen problemen ondervonden.

Biggles is de naam

@UneXisted
Mooi gemaakt. Kun je ook verklappen welke elektuur dat was (als het om auteursrechten hier niet geplaatst mag worden).

Yay, eindelijk heb ik ook weer wat te showen, maar eigenlijk ook weer (nog) niet echt. Vanavond pas!
Op dit moment kan ik alleen mijn vorige (niet 100% goed werkende, bij daglicht) versie laten zien:

Zie youtube

Vanavond zal ik een filmpje maken het donker en terwijl hij hangt . Zelfs in het licht ziet het er al mooi uit.

[edit] het probleem wat ik had was een niet goed gesoldeerde connectie. Hierdoor werkte de µC alleen wanneer de MCLR aangsloten was. Wat bleek, hij kreeg dan ook zijn stroom via de MCLR, want de µC was afgesloten van de rest van de VDD

[Bericht gewijzigd door Daan Timmer op 5 maart 2009 13:43:23 (24%)

Op 5 maart 2009 11:10:15 schreef jwb:
@UneXisted
Mooi gemaakt. Kun je ook verklappen welke elektuur dat was (als het om auteursrechten hier niet geplaatst mag worden).

Het was de elektor van Januari. Zie het topic hieronder.
http://www.circuitsonline.net/forum/view/68564/last

En over het algemeen is het schema hetzelfde als dat van elektor. Ik heb alleen wat zitten schuiven om de INT0 pin vrij te krijgen. Ik zal vanavond wel schematic + board posten.

Een geslaagd freubeltje,
iets minder elektro maar wel pneumatisch. Het blok wat je rechts ziet is een venturi vacuüm ventiel. Nu was er een probleem dat ik er geen normale Festo slang op aan kon sluiten, dus het ik een verloopstuk gedraaid van messing. Schroefdraad gesneden...

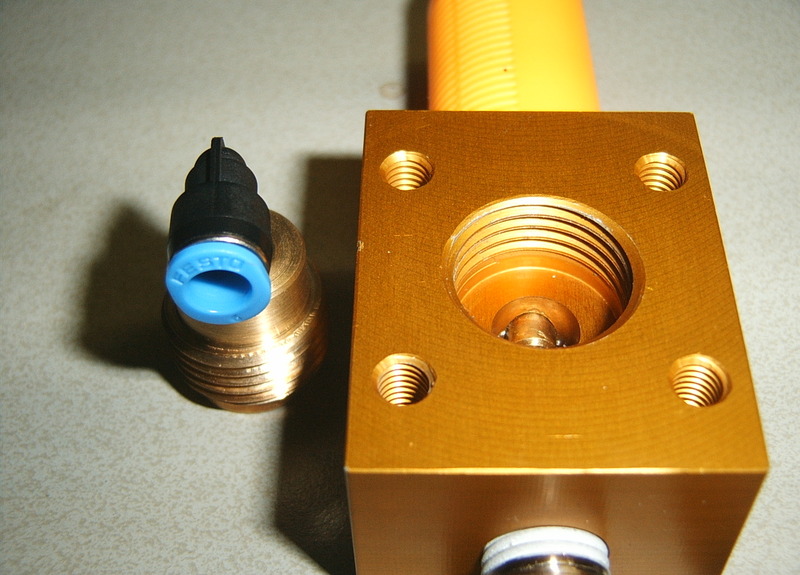

Links het zelf gemaakte verloopstuk, Rechts het ventiel.(koopdeel)

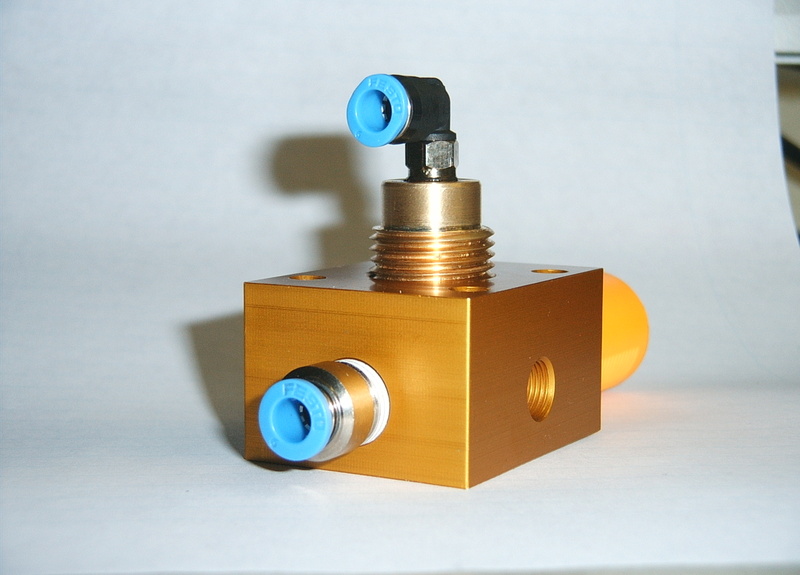

Hierboven het geheel.
_{foto's zijn klikbaar}

Op 5 maart 2009 17:46:28 schreef UneXisted:
Ik zal vanavond wel schematic + board posten.

Alleen als het 100% eigen tekenwerk is.

Schematic:
http://i234.photobucket.com/albums/ee261/Unexisted_2007/ledkubusschema…

Board:
http://i234.photobucket.com/albums/ee261/Unexisted_2007/ledkubusboard.…

Als iemand het als bestand wilt hebben moet je me maar mailen.

Kan je vanuit eagle ook gelijk als bmp file opslaan?

[Bericht gewijzigd door UneXisted op 5 maart 2009 19:23:18 (13%)

Op 5 maart 2009 19:02:08 schreef UneXisted:
Kan je vanuit eagle ook gelijk als bmp file opslaan?

Dit is een showtopic: http://www.circuitsonline.net/forum/view/message/910141#910141

@layout: OMFG...

Ibanez: Deze ventielen zijn standaard in de handel (Festo VAD), maar zelf maken is natuurlijk leerzaam.

Hij heeft ook het ventiel niet zelf gemaakt, enkel het verloop naar de connector.

Okee, nieuw filmpje.
Op de een of andere manier neemt de camera van mijn macbook in spiegelbeeld op, dus, links is rechts, en rechts is links.
In iedergeval:
http://www.youtube.com/watch?v=hQeCG-fFjMc

Het lijkt groen, maar het is toch wel degelijk wit
En een lage FPS Weet niet waarom, heeft youtube gedaan Ohwell, you get the idea.
Nog 1 probleem als we het buitenlicht aan zetten, gaat soms ook de verlichting van de trapleuning aan Slechte ontkoppeling?

(klik op foto)

(klik op foto)

Interne 10-bit DAC AT90PWM3 regelen + uitlezing.

Ik kan klikken wat ik wil

@ Res , mooi gedaan!
Heb je dat printje ook zelfgemaakt?

he, die displaytjes zat ik laatst nog te bekijken.
Waar ik ze ook vond, ze waren heel erg duur
Zijn dit de modellen met ingebouwde chips?

Op 6 maart 2009 13:48:54 schreef RES:
[afbeelding]
(klik op foto)

[afbeelding]
(klik op foto)

Interne 10-bit DAC AT90PWM3 regelen + uitlezing.

moooooooooooooooooooi (om van duin maar eens te paraphraseren)
vooral die displays zijn ubercool.

Gister een begin gemaakt aan mijn klok.

(allebei klikbaar)

Helaas was de plaat die ik gebuikt heb iets te klein dus ik moest er een hoekje aanlijmen, op de foto lijkt het alsof ik daar een beetje heel veel lijm gebruikt heb maar dat is niet zo.

Nu een dagje schuren...

leime

Hallo mede-co'ers.

Hier een van mijn tot nu toe langtst lopende project. Ik ben er nu een jaar mee bezig (alleen op zonnige, vrije dagen)

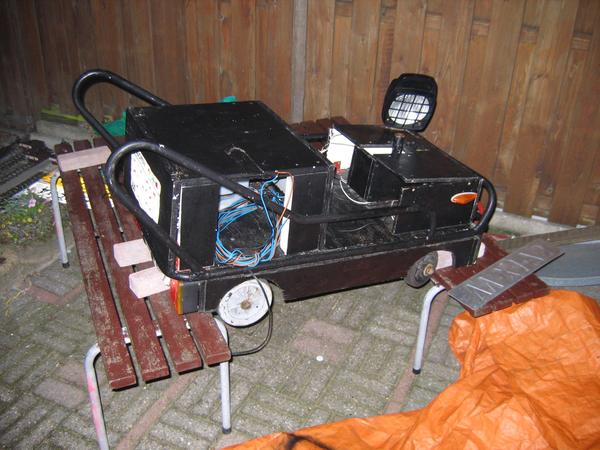

Het is een duwkar van mijn oude basisschool die dit leuke ding weggooide . Meenemen dacht ik dus. De bodemplaat was van 8mm triplex en zakte bijna door (ongeschilderd ook nog). Ik heb deze kar nou 7 jaar alweer een heeft verschillende operaties ondergaan:P Hij heeft al 3 kleuren gehad... grijs, oranje, en nu zwart. Zitje heb ik zelf erop gemaakt, want na het kaal maken van dat hele ding was allen nog maar het frame en de stuurinrichting over.
Verder spreken de foto's van zichzelf. Lampen op gemaakt, schakelaars enzovoort. Zodra het wat lekkerder van temp. wordt ga ik eraan verder.

/img http://www.uploadarchief.net/files/download/afbeelding%20003aaa.jpg /img

iets van mijn kant

een relais board die word aanstuurt door een i2c bus.

stef

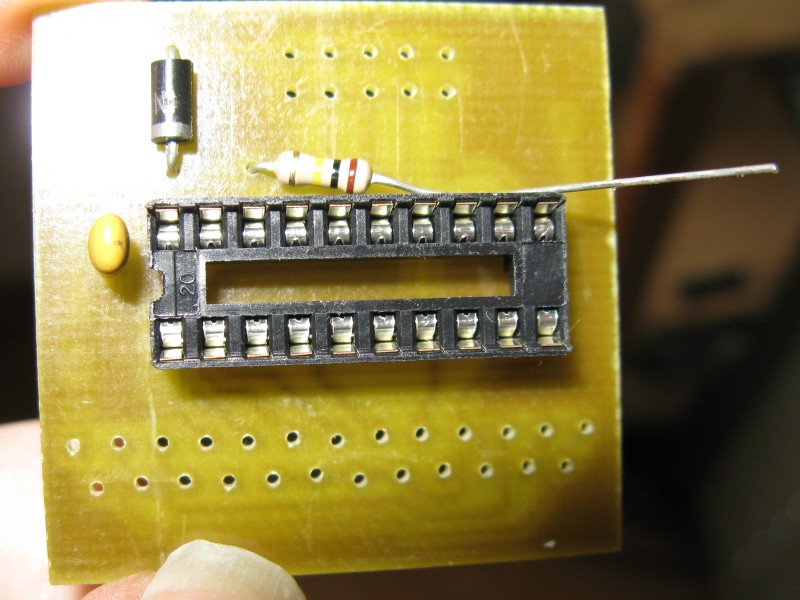

Ik heb ook niet stilgezeten, ik ben begonnen aan de AVR programmer. Mijn ding op gaatjesboard wilde niet echt werken (had de verbindingen met wikkeldraad gelegd, wat na een tijdje geen goed contact meer maakte). Dus Technojunk een printje laten etsen. Etswerk is prima, maar er ontbreekt een gaatje:

Niet zo heel erg, op de onderkant opgelost:

En dan ook de bovenkant maar showen:

Verder had ik die AVR programmer hiervoor nodig:

Wat het is? Tsjah...

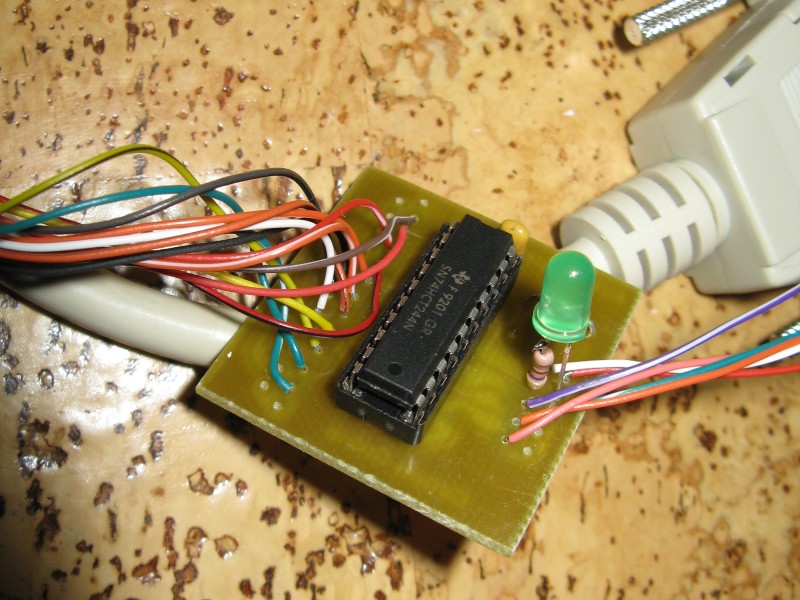

Hier de bovenkant van de print

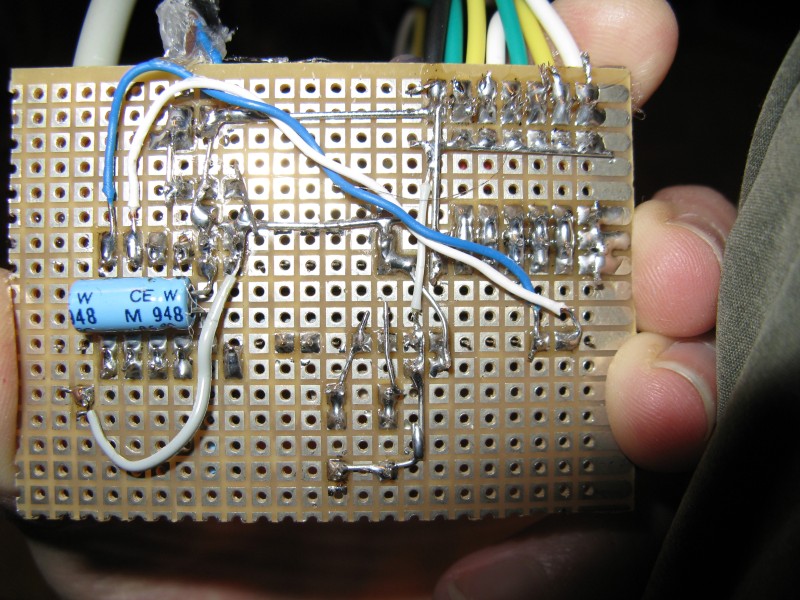

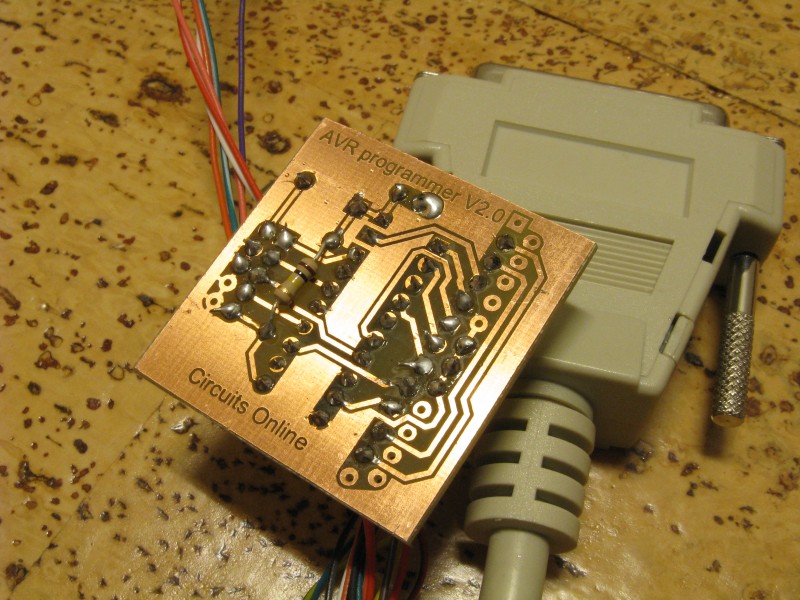

En de onderkant:

Wat me wel opviel is dit:

(gat zit niet in het midden)

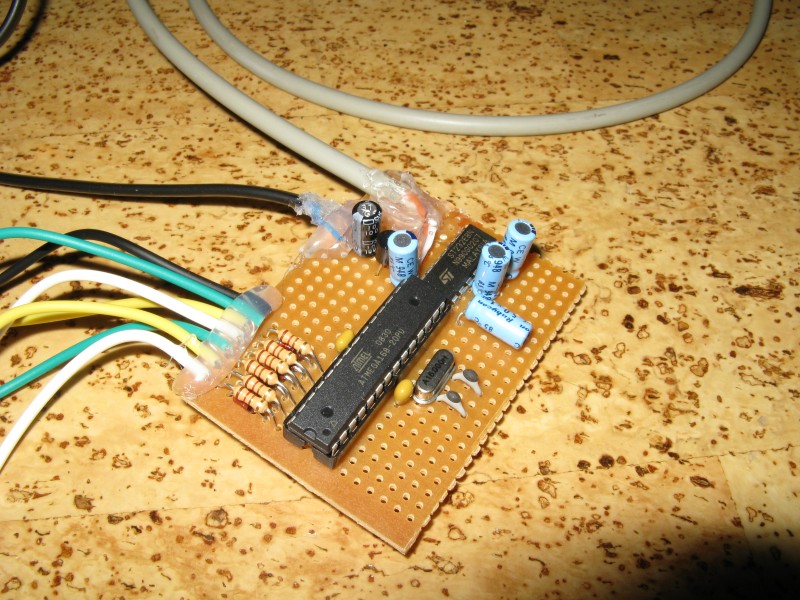

Het zit serieel aan mijn PC (USB had ook gekund, max232 (ok, ST232 dan) eruit, ft232 erin). Het huist in een atmega168, er zitten wat kabeltjes op port C via een stel weerstanden en zeners (freestyle gesoldeerd). De computersoftware die erbij hoort draait op windows, Linux & mac, en de site waar ik het vond geeft er geen schema bij...

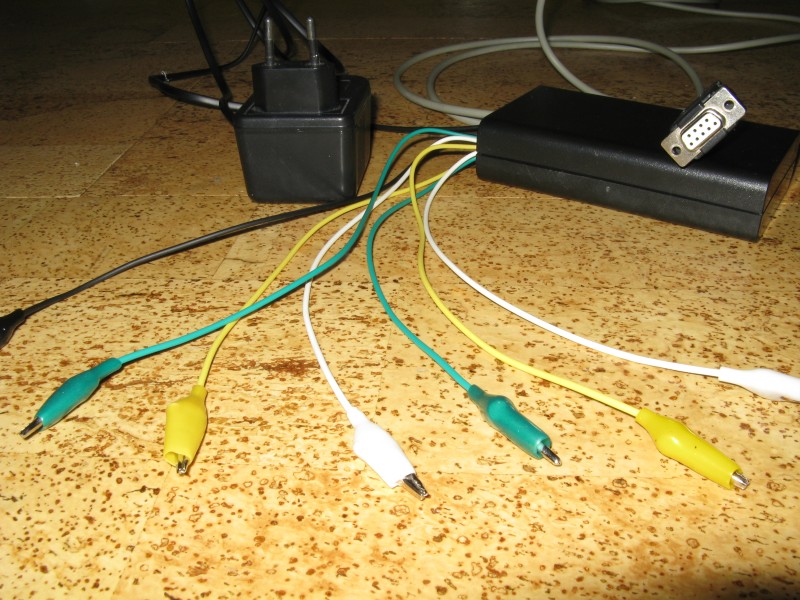

Is het de stig? nee. Het is een LA: Klik hier-><-. Een Logic Analyser stond al een tijdje op mijn lijstje, en deze had tenminste een GUI die in Ubuntu zou werken. Was alsnog even een gepruts om het werkend te krijgen (code opnieuw laten exporten als file door processing). Maar het werkt!

grappig, dat printje heb ik ook gekocht bij niels, komt binnenkort ook binnen (hoop ik)

leime
