Op 30 mei 2009 17:22:32 schreef xantus:
De pads aan de randen hadden wel doorgemetaliseerd moeten zijn, dit is een fout van de PCB leverancier (eurocircuits).
Als er dan toch namen genoemd worden, wil ik even benadrukken dat ik nog NOOIT een dergelijke fout bij eurocircuits heb gehad. Als het echt niet aan jezelf heeft gelegen, dan zullen ze ook gewoon nieuwe PCBs naleveren.
Verder is het lekker klein
[offtopic]
Was niet bedoelt om eurocircuits in een slecht daglicht te zetten, maar eerder om reacties voor te zijn over de mening van de sommige over PCB leveranciers uit china.
Maar ik vond de het algehele proces dit keer slecht gaan (wat ik inderdaad ook niet van ze gewent ben). Eerst waren ze de order kwijt/vergeten, waar ze pas na 3 weken achter kwamen. Toen zouden ze het zo snel mogelijk maken, wat weer neer kwam op 3 weken wachten. En toen ik ze eindelijk had waren er 3 van de 70 stuks visueel al defect (pads aan elkaar), zit de solderstop op sommige PCBs meer dan een millimeter verschoven (half over de pads), mist de door metaising aan de buitenkant en het uitsnijden / frezen alles behalve nauwkeurig gebeurd. Lijkt er dus op dat dit ook een haast/maandagmorgen klusje was.
Heb deze dus maar gebruikt ipv te klagen omdat dit dus al weken duurde en de proto nu over 4 weken klaar en getest moet zijn. Kan dus niet riskeren om weer 3 weken te moeten wachten.
[/offtopic]
Opmerkelijk...
Doch, ik zou ze gevraagd hebben om een nieuwe (gratis) batch, met behoud van de huidige (slechte kwaliteit) proto's. Je betaalt ervoor, anders had het net zo goed (slecht) in China gekund...
@ AC/DrieC
Klopt, maar die is helaas mislukt, misschien maak ik daar ook een 2de klok van.
Ik zal m'n site vanavond oid eens updaten.
leime
Silicon Member
Op 30 mei 2009 17:22:32 schreef xantus:
SparkyGSX heeft het goedHet is echter geen multi-layer PCB maar 'gewoon' dubbelzijdig. De pads aan de randen hadden wel doorgemetaliseerd moeten zijn, dit is een fout van de PCB leverancier (eurocircuits). Het draadje zit erop omdat ik een klein ontwerpfoutje had gemaakt
vergeten op te geven dat het plated holes zijn ?
volgende keer op de mechanical layer zetten dat je castellation wilt op de contacten. ( castellation is de technische term voor dit soort doorgfreesde zijkanten via's.
hallo
ik heb ook een projectje gemaakt , ziehier
het is een ac voeding , die wordt geregeld door een externe variac .en ook een dubbele dc uitgang met afvlakking 2x40v 4a of 2x 55v 4amp dc .parralel en in serie te schakelen .
ook heb ik er een volt/ amp meter ingebouwd
was niet makkelijk met een variabele 230v voeding
dus heb ik er een aansluiting opgemaakt voor een
vaste 230 volt .
als je hem aanzet gaat via een relais de vari spanning aan.
dus gescheiden van elkaar .ook wordt de stroom gemeten via stroomtrafo's echter is dit ohms goed. maar inductief minder .
de voorkant , de v/a meter komt uit een casettedeck
( was een vu meter ) maar ook de enigste die ac en dc aankan die ik had liggen . werkt op 0-200mv en 15 volt.
de achterkant , hier zijn de 2 230 v aansluitingen
de ac uit zaten op het kastje ( was een scheidingstrafo )
maar die heb ik in mijn werkbank gebouwd . kastje is van ijzer . alles had ik liggen , en in een 1,5 dag gebouwd.
( eerst de variac gemaakt ) . die zaten eerst samen maar doordat er 5 trafo's inzaten wilde hij veel inschakelstroom hebben . er zit nu ook in allebei een
2,5 ohm ntc ( 2x 500 va ringkern )
ik moet er alleen nog 2 automaten 4amp inzetten .
die heb ik wel maar geen 4amp
testman
Posten doe ik hier niet gauw , maar lezen nog wel eens , dus
ik weet niet of het nog van belang is , maar ik las dat er een bepaalde behoefte bleek te zijn naar afwrijfletters en die kwam ik zomaar toevallig tegen , en dacht laat ik het even melden :
http://www.papercenter.nl/afwrijfletters
De mooie van Decadry ( tenminste , die vond ik eerder het mooist ) .
Ze zijn dus nog te bestellen op het net .
Radioortje
edit/ zag net de prijzen . OEF ! . Nouja de vraag zal wel aardig gezakt zijn , nu er de Dymo labels zijn . En Decadry was nooit de goedkoopste ...
[Bericht gewijzigd door Radioortje op 3 juni 2009 23:09:38 (15%)
Bij deze een foto van mijn nieuwste projectje. Ze luistert (af en toe) naar de naam "Anne".
En nee, ik heb geen relatie met haar. Helaas moet ik ook mededelen dat ze al wel een relatie heeft (jammer, joh!).
Op 4 juni 2009 17:09:04 schreef SparkyGSX:
En nee, ik heb geen relatie met haar. Helaas moet ik ook mededelen dat ze al wel een relatie heeft (jammer, joh!).
En wij moeten dat geloven? Damm, weer te laat.
Misschien free zijn boek al het uitkomt ook eens laten lezen.
Robin

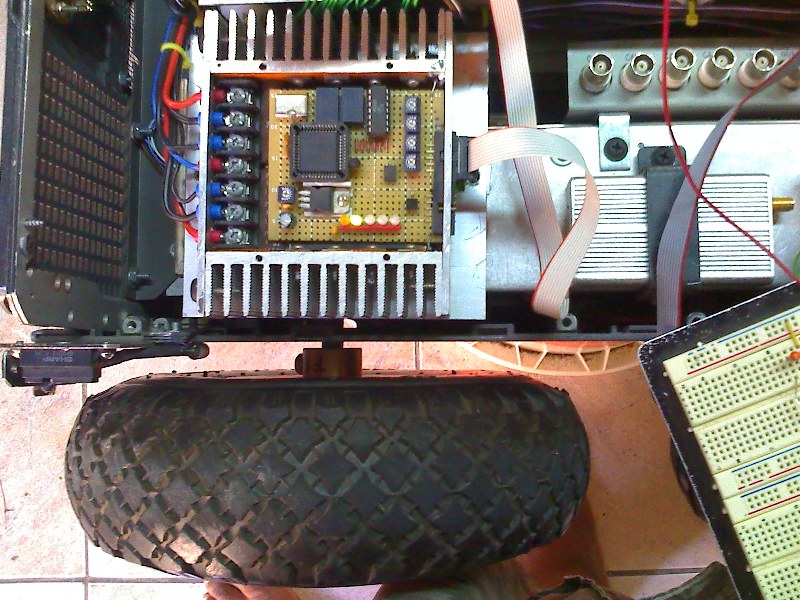

Dit is een Dual 60A PWM motor driver, met aan boord,temperatuur-, motor stall-, Current flow-,Over current-,Communicatie- monitoring. De communicatie geschiedt dmv RS232 op 115K baudrate, en SPI op ~1Mhz.
Om meer foto's te zien, go to robotica
Ik hoop dat jullie het leuk vinden.
Op 4 juni 2009 17:09:04 schreef SparkyGSX:
Bij deze een foto van mijn nieuwste projectje. Ze luistert (af en toe) naar de naam "Anne".
.
JEEJ
Succes ermee
Op 4 juni 2009 17:09:04 schreef SparkyGSX:
Bij deze een foto van mijn nieuwste projectje. Ze luistert (af en toe) naar de naam "Anne".
En jouw project is om.. haar van d'r huidige relatie af te helpen? Als jij haar dat boek hebt gegeven dan zit ze binnenkort avonden achtereen in een donker hok met een soldeerbout in d'r hand.
@uZion: ziet er veelbelovend uit!
@ Uzion Ik kan het helaas niet zien:( want het bestand is weg gehaald!
Hehe, nee hoor, want ze heeft een relatie met een van mijn beste vrienden, dus dat was zeker niet de bedoeling.
Ik heb haar inderdaad dat boek gegeven. Deze dat ik van Bas Smit gekocht, onder de voorwaarde dat er een foto van mijn projectje in "show your projects" zou komen.
Het projectje is Anne een beetje elektrotechniek bij te brengen (momenteel heeft ze nog moeite met spanning en stroom). Ze is iemand met een, naar mijn idee veel te zeldzaam, "inquiring mind", die alles in de wereld om zich heen zou willen begrijpen.
@pyro: hier doet hij het
@Sparky: okee, altijd leuk, mensen die kennis proberen te vergaren op alle(rlei) vlakken
Op 4 juni 2009 21:10:32 schreef SparkyGSX:
[...]Ze is iemand met een, naar mijn idee veel te zeldzaam, "inquiring mind", die alles in de wereld om zich heen zou willen begrijpen.
Ja, die mensen zijn zeldzaam. Ik behoor er ook niet meer toe... Kreeg hoofdpijn van veel te veel dingen die ik niet begreep
http://www.youtube.com/watch?v=a07mHg7DjE8
Een volgende trage foto filmpje. Word nog populair.
Camera alleen verschoven na 10 sec. Rest dus fout belicht
Maar het werkt en dit was een test. Binnenkort gaat die 4 a 5 dagen aan het plafond bij een evenement op het werk
Mijn toestel van (inmiddels) 125 euro heeft gewoon time-lapse on-board, lijkt me handiger als je zoiets in gaat zetten bij evenementen.
Banned

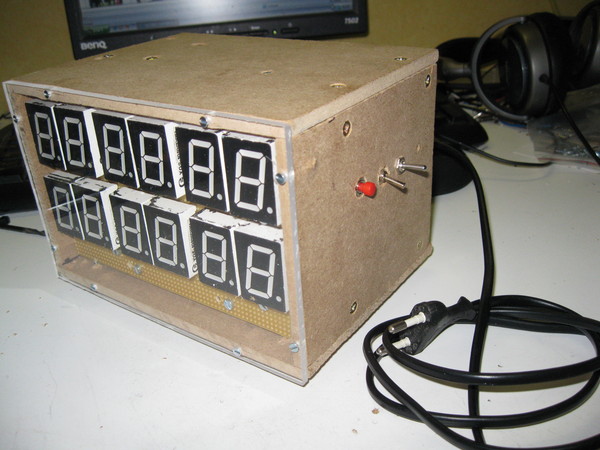

mijn led klok
nu alleen nog een achterkant maken
je kunt wel zien hoe laat deze foto is gemaakt
damn, datum klopt niet
binnenkant
nee, dat display is niet stuk.
netsnoer en bedieningspaneel
kastje wordt misschien nog geverfd
Flink beest!
Als je dat kastje mooi afwerkt en die plexi vervangt door een roodkleurige, die je zonder zichtbare schroeven bevestigd, is het helemaal af.
Laat ook wat ruimte tussen de plexi en de display's zodat die zo min mogelijk omgevingslicht opvangen. Dan zie je enkel nog de segmenten die oplichten.
Banned
tja, ik vind het zo goed eigenlijk. nu nog een achterkant en een likje verf, klaar!
Mijn eerste project: een fietsalarm met de timer van deze site!
foto's:
en deze
Het fietsalarm word in- en uitgeschakeld met een sleutelcontact.
Mijn techniek lerares was erg onder de indruk
mooi afgewerkt!
Als het alarm gaat, is het dan een beetje hoorbaar?
Ja als je heel goed kijkt zie je gaatjes waar het geluid doorheen gaat, en hee jij bent die gene van dat andere topic ofver dat knipperlicht:p oh en bedankt:p
