Ik heb al heel vaak meters gewoon van een papier opdruk voorzien. Geen probleem zeker niet bij die grote.
Bv deze inmiddels niet meer bestaande voeding ( stom, maar ik had de trafo nodig en toen net de CO voeding in aanbouw, wist niet dat ik daarmee mijn record voedingen mollen zou breken)
http://www.pa4tim.nl/wp-content/uploads/2010/11/sym_voeding.jpg

Netjes, zeker met die spiegel er in niet makkelijk

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

http://i.imgur.com/G0QLY.jpg
http://i.imgur.com/NJAj5.jpg

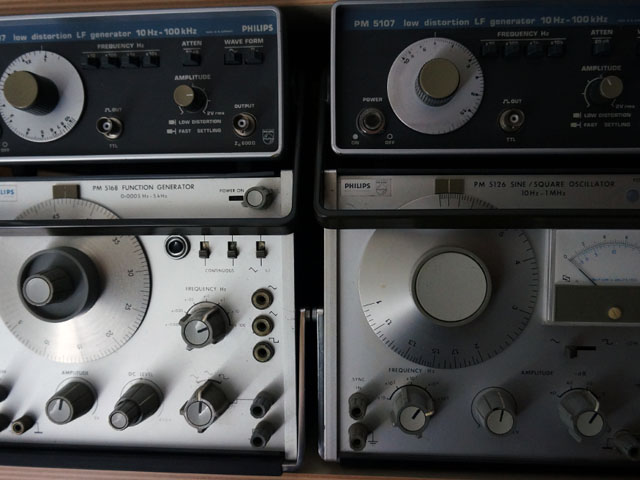

2x PM 5107
1x PM 5168
1x PM 5126

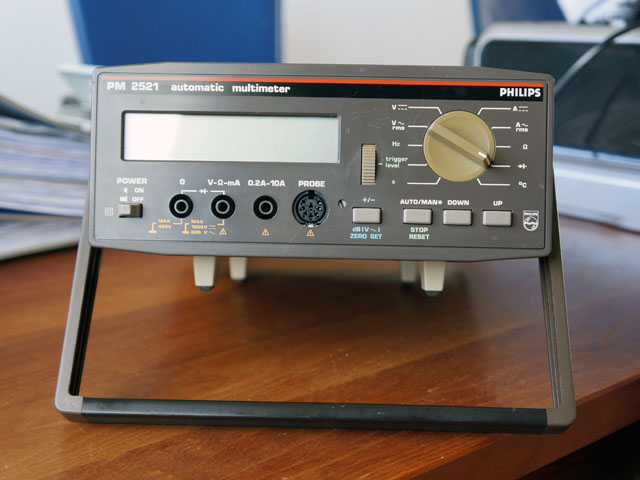

1x PM 2521

[Bericht gewijzigd door borroz op 4 oktober 2012 13:20:09 (53%)

draadje los
Tidak Ada

Golden Member

Op 28 september 2012 12:42:56 schreef borroz:
ik heb het op hp fotopapier afgedrukt met een inkjetprinter , uitsgesneden en op de originele plaat gelijmd.

[afbeelding]

Netjes ! Laser of inktjet ?
Hoe heb je die schaal precies op de goede plek gekregen ? Een kleine verschuiving zal je meetfout negatief beínvloeden.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Het originele metalen(spiegel gebladderde) plaatje heb ik uit de meter gehaald, onder de scanner met 300 DPI ingescand, en met de hand in fotoshop alle bruine vlekken ect. weggepoetst.

Daarna met een inkjet fotoprinter op goede (dikke) kwaliteit fotopapier afgedrukt en vervolgens uitgesneden.
Omdat er gaatjes en nokjes in de plaat zitten weet ik zeker dat de afdruk op de juiste plek zit en dat de schaalverdeling hetzelfde is gebleven.
Ik heb de afdruk gelijmd op de plaat.

Enige wat nu kan gebeuren is dat de schaalverdeling over een jaar of 10 wat wazig wordt.. maar ach, dat ben ik tegen die tijd ook.

@fred01 .. zo'n symetrisch voedinkje kan je eigenlijk niet missen :)

draadje los
fred101

Golden Member

http://www.pa4tim.nl/wp-content/uploads/2012/09/tek132klaar.jpg

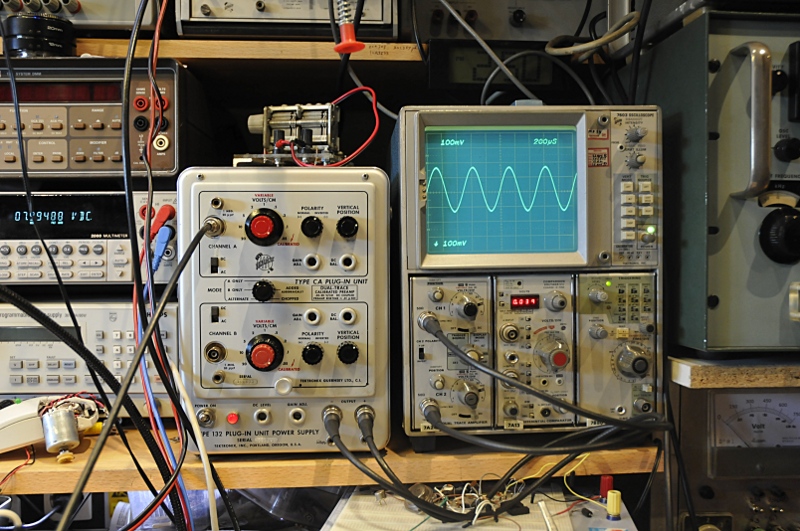

Een Tek 132 plugin voeding en verticale versterker. Dankzij GuidoB nu met fan. Hij zou moeten werken maar er miste wat onderdelen zoals de fan en de verticale versterker bleek niet te zijn aangesloten en onderdelen te missen. Maar hij werkt weer. http://www.pa4tim.nl/?p=3675 voor electronica porno.
Hij kwam met deze uV meet plugin
http://www.pa4tim.nl/wp-content/uploads/2012/09/tek1A7A.jpg

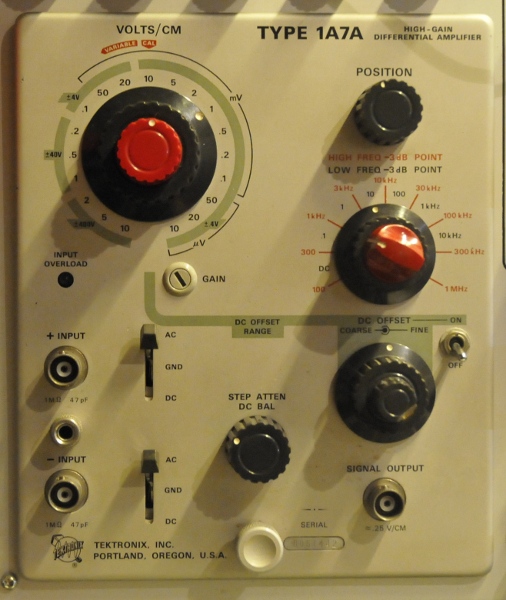

Ook binnen maar nog niet af en geen fotos, een R transistor meet plugin. Meet delay, Tr, Tf ect. Een antiqiteit uit de begintijd van de transistor

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
blackdog

Honourable Member

Ha die Fred,

Lijkt me een goede aanwinst!
Nu kan je mooi "ruisarm" aan referenties an voedingen meten met die gevoelige gebalanceerde ingang :-)

Gegroet,
Blackdog

Existence, well, what does it matter? I exist on the best terms I can... Heart and soul, one will burn
fred101

Golden Member

Ik had al de AM-502 en type-E plugin ;-) maar die E heeft een onhandige ingang en de 502 moet ik nog steeds in orde maken. Hij werkt maar de versterking klopte niet omdat veel schakelaars vast zaten en vuil waren. Die heb ik behandeld en even weg gezet met de bedoeling hem wat later nog af te regelen als de K61 zijn werk heeft gedaan. Zal dat binnenkort eens doen.
Mijn plugins http://www.pa4tim.nl/?p=3708

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

ah fred heeft z'n breekijzer weer eens tussen de meettoestellen gezet om er nog 1 bij te krijgen , je kunt er nog 2 lagen behang afhalen fred, dat scheelt ook nog :P

waar rook was, werkt nu iets niet meer

Ja, gezien de tekening die ik bij de nieuwe inrichting ooit gezien heb, snap ik inderdaad niet hoe dit er ineens tussen kan. Maar wel mooi fred!

Ik heb ook wat nieuws gescoord gisteren, een DC load. Zal hem showen als hij na kleine reparaties het ook blijkt te doen (zekeringhouder afgebroken en nog wat cosmetische zaken, daarna afwachten wat het doet).

If you want to succeed, double your failure rate.
pa3gws

Golden Member

Ik begin me langzamerhand toch echt zorgen te maken over de fundering van fred zijn optrekje. :-p

Ik ben gestopt met roken nu mijn schakelingen nog.

fundering , idd die heeft een zwaar leven , ook zo dicht bij een rivier ook nog.. en ach , als het echt erg wordt zal de voor en achterdeur niet meer open gaan en zal fred de boodschap wel krijgen..

was het huis uit de 90's nog ? hmm de draagkracht van de vloer is dan niet meer als 70 kilo de M2 :P

ik denk zal streetview er eens bijpakken , maar waardenburg is nog steeds uncharted , kan wel raden wie ze heeft afgekocht met een speciale röntgen scanner als ze even door zouden rijden , dat het een oude scope was weten ze nu nog vast niet :)

maar er is ook nog google earth ... yep duidelijk het is dat huis waar de schaduw scheef van staat . maar anderzijds is fred wel een der redders van vooroorlogse meetapparatuur , dat zijn er minder en minder tegenwoordig..

http://i578.photobucket.com/albums/ss226/zoalshetis/GoogleEarth_Image_zps3fa0bbb0.jpg

waar rook was, werkt nu iets niet meer
fred101

Golden Member

Terwijl er van die wagentjes vanuit Waardenburg opereren. Maar onze staat is min of meer doodlopend. Huis is uit 1954 maar in 2000 is er een extra stuk aangebouwd en daar zit mijn hok.

Edit, Testman, dat is knap want dit is het dorp en ik woon een paar km buiten het dorp, ons huis staat niet op de foto ;-)

[Bericht gewijzigd door fred101 op 30 september 2012 23:40:57 (26%)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Tidak Ada

Golden Member

testman moet vast nog ervaren dat accu's zwaarder zijn dan Teks >:)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

accu's zijn zwaarder idd , maar de voormalige 240 kilo op 1 M2 is al sterk gereduceerd naar een 45 kilo.. de vloeren hier zijn een 20cm dik met een eigen gewicht van 600kg de M2 .

maar fred heeft verstandig genoeg het nieuwe deel in gebruik genomen voor de hobby , toch niet elektrisch afgetakt van het oude groen rode elektrisch net in de oudbouw ?

waar rook was, werkt nu iets niet meer
fred101

Golden Member

Hele nieuwe meterkast met tig groepen en nieuwe bedrading. Alleen het voorhuis en twee slaapkamers hebben nog de oude bedrading en geen randaarde

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Tidak Ada

Golden Member

Op 30 september 2012 21:43:49 schreef testman:
accu's zijn zwaarder idd , maar de voormalige 240 kilo op 1 M2 [....]

Maar een piano is zwaarder !

maar fred heeft verstandig genoeg het nieuwe deel in gebruik genomen voor de hobby , toch niet elektrisch afgetakt van het oude groen rode elektrisch net in de oudbouw ?

die groene draad is toch voor groene stroom ? >:)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
free_electron

Silicon Member

YES ! Hij doet het, hij doet het ! Een 4263b gerestaureerd. Fotos volgend later op de dag

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM
fred101

Golden Member

Perfect, gefeliciteerd !! Je weet mijn adres nog ? >:-)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Die is wel leuk om te hebben ;-)

(ik vermoed dat-ie kaduuk was gegaan door overspanning op de testpinnen, maar ik hoor 't verhaal graag van free.)

Leuke meters :o

Een madam/jongedame/meid met naaldhakken zet meer kracht per cm² dan een olifant :p

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

Ahhhh, ik vroeg me al af waar je was free. Maar je was al die tijd een pracht van een LCR-meter aan het restaureren.

Nobele tijdsbesteding!

If you want to succeed, double your failure rate.
free_electron

Silicon Member

ach er zijn allerhande redenen dat ik 'afwezig leek'. ik kijk wel nog elke dag op CO maar er was gewoon de laatste maanden niks waar ik op kon reageren. haast alles is reperatie van witgoed/bruingoed of spul waar ik nu eens niks vanaf weet.

- gooi daarbovenop de 'crunch time' om Labworx 2 ter perse te krijgen 'Mastering Surface Mount Technology'

- het feit dat ik 3 weken onderwater heb gezeten ( verlof om te gana duiken in florida , en uitgeregend geweest door die grote 'scheet in een fles' Isaac.

- het feit dat het hier verschrikkelijk goed weer geweest is en ik in het weekend mij amuseer door het 'rugdrijven met drankje kortbij' te perfectioneren in mijn 'pool'.

- het feit dat ik aan Labworx 0 bezig ben...
- het feit dat ik ook aan Labworx 3 bezig ben....

en nog allerhande andere redenen.

Foto's volgen vanavond. Die LCR brug is een fantastisch ding. Het zit verschrikkelijk complex in elkaar. ze gebruiken een processor die een signaal genereert and dat gaat versterken. spanning en stroom van deze bron worden gemeten en er kan DC geinjecteerd worden ook.

terzelfdertijd gaan ze spanning en stroom meten over en door het onbekende circuit. daarbij word niet alleen amplitude maar ook fase gemeten. ze gebruiken een stereo A/D van Asahi Kasei. dat ding heeft ene fenomenaal aan tal bit en levert een PCM ( pulse code modulation ) stream af. Dit gaat naar een ASIC die er 'normale' data van maakt en de rest wordt op een motorola 68000 verwerkt.

Het ding draait terug perfect ( de output amplifier was opgestookt. waarschijnlijk is er DC in geramd... bizar want de protectie circuits zelf waren niet beschadigd.)

het vervelende van dit ding is dat er geen schema's van te krijgen zijn... ik heb dus moeten vergelijken met een 'werkende' ...

Nu nog de meetkop vinden... ik heb er voorlopig 2 kelvin klemmen aan hangen ( BNC ) maar dat is niet echt de correcte terminatie voor deze machiene...

deze appnote heeft de informatie :

http://cp.literature.agilent.com/litweb/pdf/5950-3000.pdf

ik heb nu figuur 3-6 in mijn bekabeling ( 5 terminal)

de 'echte' meetkop is 3.7 of 3.8.

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM

Je had dus ook nog een werkende als vergelijking? Dat is een verademing, of eigenlijk bijna een vereiste in zo'n complex apparaat zonder schema's.

Mocht je geïnteresseerd zijn: hier was het gisteren wel aardig weer, ging net zonder jas op de fiets ('s middags dan).
