@free: Ik heb zo ooit eens een kaduke quadtech 1920 op m'n bureau gehad, met een zelfde opzet, en dat was een paar tandjes te hoog gegrepen voor me qua reparatievaardigheden (vooral omdat quadtech geen schema's wilde leveren en het ding alleen in canada wilde repararen -- de verzendkosten alleen al zouden meer zijn dan wat ik d'r voor betaald had).

Ding was op zich netjes ontworpen en redelijk recht-toe-recht-aan gelayout, probleem leek ook redelijk simpel te zijn (zag dat 't ding wel spanning meette, maar d'r liep nauwelijks stroom, en de stroom die gemeten werd was nihil) maar zonder schema's was het onbegonnen werk om zo'n ding te fixen.

Overigens denk ik dat 't jou wel gelukt was, maar dat terzijde ;-)

fred101

Golden Member

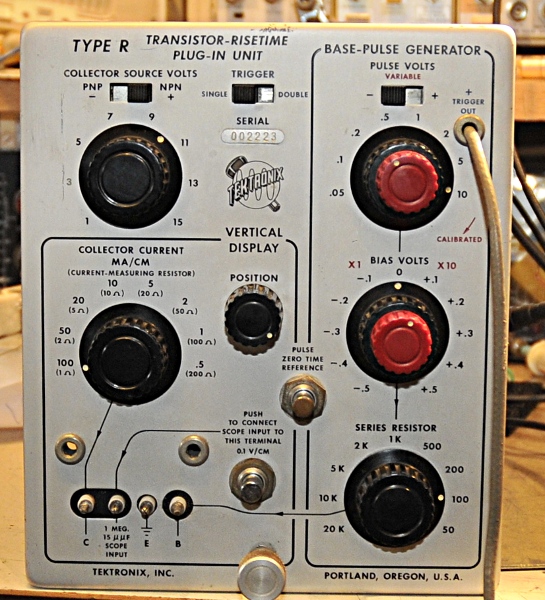

http://www.pa4tim.nl/wp-content/uploads/2010/11/type_Rfront.jpg
Hij werkt weer
http://www.pa4tim.nl/?p=3729 plaatjes van de plugin in actie

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

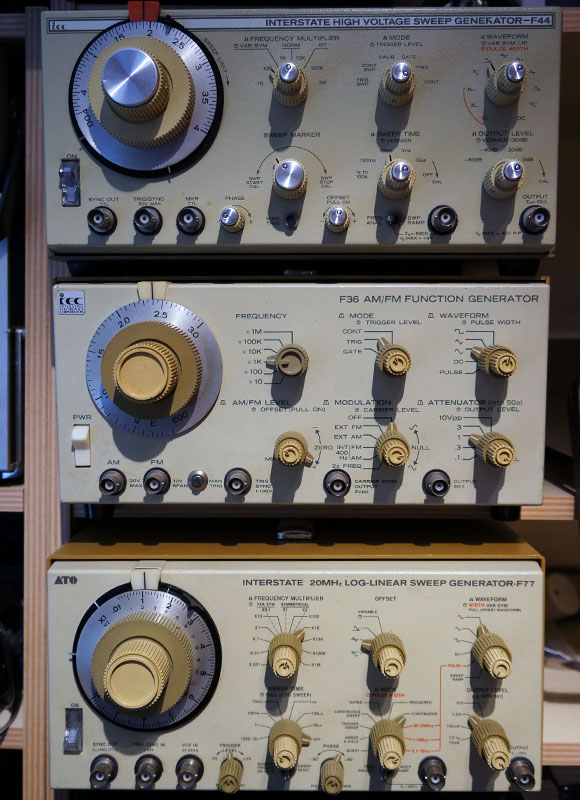

http://i.imgur.com/X85Yo.jpg

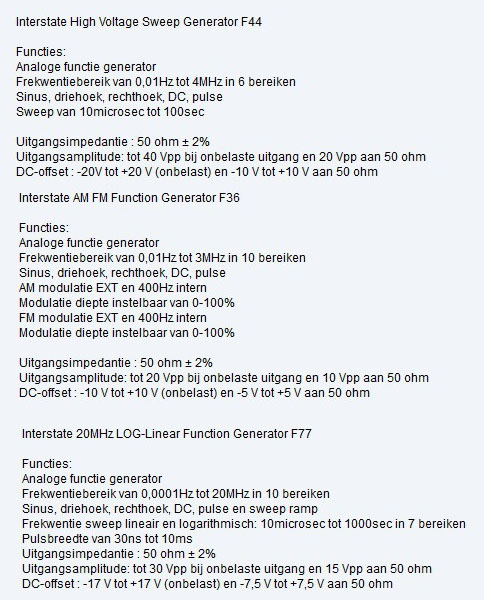

http://i.imgur.com/cr7YE.jpg

hele internet afgespeurd.. nergens info / manuals van deze generatoren te vinden.
wellicht hier iemand ? :)

[Bericht gewijzigd door borroz op 5 oktober 2012 15:18:43 (19%)]

draadje los
Tidak Ada

Golden Member

Al eens onder ATE en IEC gezocht ?

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
draadje los
flash2b

Golden Member

@borroz

Mooi spul! Zo wordt je lab langzamerhand mooi uitgebreid. Ik heb die interstate's op MP zien staan. Weet je uit welk jaar ze zijn en waar ze gemaakt zijn? (zal wel de VS wezen)

Wat is je max Vpp van de F44?

Op 5 oktober 2012 12:04:09 schreef Tidak Ada:
Al eens onder ATE en IEC gezocht ?

IEC = Interstate Electronics Corporation en ik denk dat Tidak ATO bedoeld ipv. ATE

[Bericht gewijzigd door flash2b op 5 oktober 2012 12:18:00 (36%)]

klopt, komen van mp .. (van een uni geweest)
Vpp is maar liefst 40 V !

Ik heb de website wel gevonden van de fabrikant en volgens mij komt het spul oorspronkelijk uit de VS.
Die fabrikant bouwt tegenwoording controle systemen voor ICBM's dus zit waarschijnlijk niet te wachten op een vraag van een NL hobbyist of er nog manuals zijn van een generator uit de jaren 80.

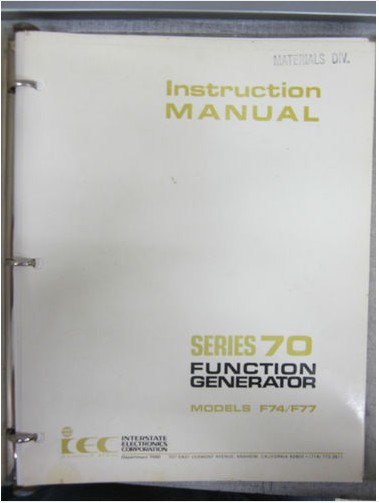

http://i.imgur.com/pno0G.jpg

heb 1 manual gevonden op ebay maar die is duurder dan het apparaat zelf.

draadje los
Tidak Ada

Golden Member

Op 5 oktober 2012 12:14:11 schreef flash2b:
IEC = Interstate Electronics Corporation en ik denk dat Tidak ATO bedoeld ipv. ATE

Kon ik niet goed lezen op de foto...

@borroz :
Goed zo, gewoon doorgaan. Op eem gegeven moment loop je hem tegen het lijf :)
Met manual is het apparaat natuurlijk veel meer waard, maar het moet natuurlijk niet de spuigaten uitlopen...

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Je kan de schematheek eens proberen. Gewoon een mailtje sturen. Had voor mij ook eens een manual die nergens te vinden was.

Every machine is a smoke machine if you operate it wrong enough

Op 5 oktober 2012 13:52:18 schreef MAH:
Je kan de schematheek eens proberen. Gewoon een mailtje sturen. Had voor mij ook eens een manual die nergens te vinden was.

Bedankt voor deze tip.. ze hebben idd wel is gehoord van een F77.
Heb ze een mailtje gestuurd.

draadje los

Op 5 oktober 2012 11:50:31 schreef borroz:
[afbeelding]

[afbeelding]

hele internet afgespeurd.. nergens info / manuals van deze generatoren te vinden.
wellicht hier iemand ? :)

Ik heb de middelste (F36), met manualmap. Heb 'm niet in PDF natuurlijk, maar kan 'm wel kopieren en kopiën opsturen.

Mijne heeft trouwens een klein defect. De DC uitgang doet 't niet meer.

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.

Op 5 oktober 2012 20:30:52 schreef Lucky Luke:
[...]
Ik heb de middelste (F36), met manualmap. Heb 'm niet in PDF natuurlijk, maar kan 'm wel kopieren en kopiën opsturen.

Mijne heeft trouwens een klein defect. De DC uitgang doet 't niet meer.

vast bedankt .. ik heb je gemaild :)

draadje los

Hé, ik heb ook zo een prachtig bruin apparaat; een F72 function generator. Lijkt qua knoppen-layout en uitgangsbereik erg op die F77!

Alleen de trafo zoemt mechanisch zo hard dat het irritant is. Hebben jouw interstates daar last van?

Van binnen zijn ze wel mooi. Dale precisieweerstanden, zilvermica condensators en inderdaad op en top Amerikaans met alleen maar 2N transistors. Als ik tijd heb zal ik eens wat foto's maken :).

Mijn posts dienen u in perfecte staat te bereiken. Mocht u op wat voor wijze dan ook ontevreden zijn, stuur dan de site, met post en leesdatum, naar: ongeldig@dres.nl
fred101

Golden Member

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

binnenwerk interstate F36 > HiRes <

http://i.imgur.com/HtZj9.jpg

[Bericht gewijzigd door borroz op 6 oktober 2012 22:44:05 (30%)]

draadje los

Op 6 oktober 2012 14:04:47 schreef Lucky Luke:
Heb toch maar even de scanner onder het stof vandaan gehaald

geweldig.. bedankt !

draadje los

Waarom waren de schema's niet te scannen? Groter dan A4 scan je toch gewoon in meerdere keren?

Wel tof van de moeite.

If you want to succeed, double your failure rate.
Tidak Ada

Golden Member

Ik kan eventueel A3 scannen...

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Op 6 oktober 2012 14:22:24 schreef Jochem:
Waarom waren de schema's niet te scannen? Groter dan A4 scan je toch gewoon in meerdere keren?

Mwah, had gekund, maar foto's maken leek me makkelijker en foto's zijn eventueel aan elkaar te plakken tot panoramafoto. (Pdf pagina's misschien ook wel, niet uitgezocht).

@tidak: schema's zijn nog groter dan A3.

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.

Op A3 kan je wel truukjes uithalen. Als je 1,5 A3 in de lengte hebt worden dat gewoon 2 scans A3. Zo ging dat vroeger op de kopieermachine in elk geval wel.

Ik heb een scanner met sheetfeeder, en moet nog uitzoeken hoe ver voorbij de 42cm deze wil gaan.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
Tidak Ada

Golden Member

Mijn A3 scanner/printer heeft ook een sheetfeeder, alles in A3+ dus randvrij.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Hello,

Dit zijn enkele toestellen die ik ook nog in de kast heb, en nog gebruik!

Deze Fluke, die ik net heb gekregen van mijn man:

http://imageshack.us/a/img844/2216/fluke1.jpg

Deze zeer nauwkeurige multimeter van Micronta, komt iemand bekend voor?
Compleet met meetpennen om de stroomversterking van transistor te meten.

http://imageshack.us/a/img694/4667/dsc00097vq.jpg

En deze Capaciteitsmeter, heeft lang zijn dienst gedaan in school en nog altijd!

http://imageshack.us/a/img854/7206/dsc00098uh.jpg

En als laatste, zeer goed om nu eindelijk te weten of die battery nog goed is.
Hij meet onder belasting, dus geen verkeerde resultaten.
Hij toont afwisselend de spanning en percentage lading nog over.

http://imageshack.us/a/img802/6493/dsc00093hs.jpg

Groetjes, Maaike!

A good housewife opens the fridge-door at zero cross point of AC cycle.

Leuk! Vrouwen die van elektronica houden. Dat zie je jammer genoeg niet vaak.
Mooie meters overigens!

www.tinuselectronics.nl Because DIY Electronics Matters!!!!

mooi zo'n fluke.. en zo'n capaciteitsmeter wil ik ook nog is :)
