Het "wat is/doet dit onderdeel" topic Deel 4

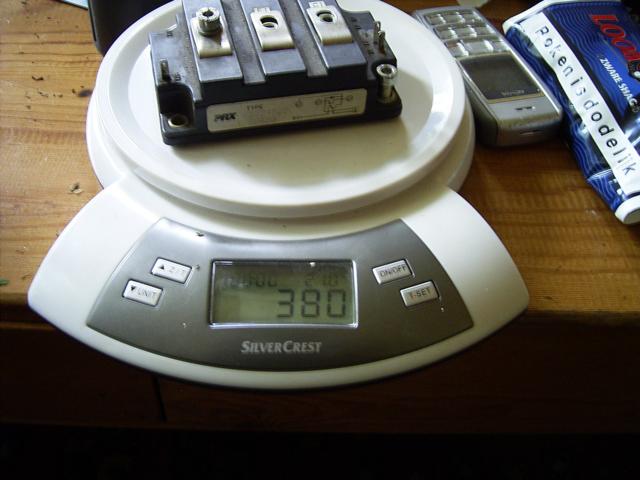

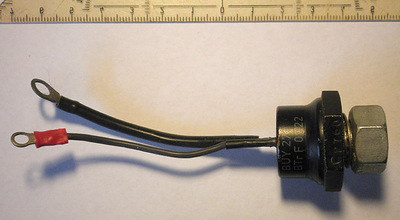

Deze is wat zwaarder

V_CE = 250V
P_C = 100W
I_C = 10A

Dit weekend nog mensen, die mij iets kunnen vertellen over deze OpAmp (118A van Analog Devices) : http://www.circuitsonline.net/forum/view/message/1401715#1401715 ?

En over de werkspanning en waarde van deze condensator :
http://www.circuitsonline.net/forum/view/message/1401768#1401768 ?

[Bericht gewijzigd door Tidak Ada op 24 juni 2012 14:34:37 (39%)]

Deze,

Is nog zwaarder.

da's al een behoorlijk zwaargewicht.

Hier nog een 80's IC verzamelaar :P

Model : 28 Pins
Fabrikant : AMD
Materiaal : Plastic

Opschrift :

"AMD Logo"
57821
8027DMP

Geen idee wat het is. Heb er 2 nieuw in koker.

Op 23 juni 2012 22:23:56 schreef benleentje:
Ik heb hier 2 grote 40 pins DIL IC's waarvan ik geen datasheets kan vinden.
[afbeelding]

het bovenste ic is van thomson.

1e regel is datum + (batch? of klok snel heid?)
2e ?
3e EF (ic nummer?)
4e ?

en de onderste (weet niet zeker of het klopt)

1e (ic nummer)
2e datum

dit is wat ik er kan van maken

amd had meestal AM of D enkel keren een L voor het ic nummer.
zilog een Z voor het ic nummer.
en thomson had EF of TS er voor staan.
zover ik het in m'n databoeken kan terug vinden.

[Bericht gewijzigd door geek op 27 juni 2012 17:50:47 (18%)]

@Dok, dat lijkt me eerder een magneetschakelaar dan een transistor.

Ik zou graag willen weten wat deze ic's zijn/doen
Ze zitten in een accupack wat ik wil hergebruiken, ik denk dat het lithium protection ic's zijn.

^{Klik voor grote foto}
Het 3-potertje links is waarschijnlijk een MBRD360 een 3A 60V Schottky Barrier Diode

^{Klik voor grote foto}

_{Op een één of andere manier kan ik geen foto's in het topic plaatsen, dan maar links}
^{Fixed! het lag aan spaties en '.}

Op 23 juni 2012 22:23:56 schreef benleentje:
Ik heb hier 2 grote 40 pins DIL IC's waarvan ik geen datasheets kan vinden.
[afbeelding]

Zo te zien twee custom IC's van Thomson en Zilog.

Op 27 juni 2012 15:58:41 schreef Dominic:
Hier nog een 80's IC verzamelaar :P

Model : 28 Pins
Fabrikant : AMD
Materiaal : Plastic

Opschrift :

"AMD Logo"
57821
8027DMP

Geen idee wat het is. Heb er 2 nieuw in koker.

Nog meer custom, van AMD.

Op 27 juni 2012 17:56:13 schreef BernardV:
@Dok, dat lijkt me eerder een magneetschakelaar dan een transistor.

Dat is een 'kleine' IGBT of een power darlington.

@Dennis_: 'file not found'

@BernardV
Het is een KS324520 single darlington transistor module.
600 volt 200 ampère
specs: http://www.ineltron.de/english/powerex-data/ks324520.pdf
Heb het ding uit een 130 Amp plasmasnijder gesloopt.
* Dok mompelt weer eens iets over een geweldige oud ijzerboer.

@Dok en Henry S, dank! Ik schreef magneetschakelaar, ik doelde op thrysistor, zoals ik hier een paar SKKT105 heb liggen. Maar het is dus anders! Het oog zegt dus niet genoeg

Dit elementje zat 2x op een print van een fietslamp het opschrift is KM8AA.

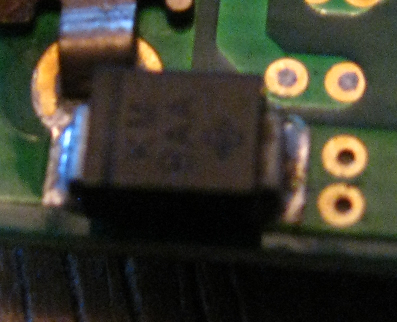

SMBG7.0A TVS.

hé? wat bedoel je daar mee?

[Bericht gewijzigd door Shock6805 op 6 juli 2012 22:06:56 (80%)]

Even googlen en je weet het

[Bericht gewijzigd door fred101 op 6 juli 2012 22:59:19 (89%)]

Op 21 juni 2012 08:39:28 schreef Tidak Ada: Het gaat om een general purpose Op Amp.
De meeste gegevens heb ik, maar de gegevens m.b.t. de 'trim' in-/uitgang missen.
Wat moet hier aan ? Een frekwentiecompensatie netwerkje of een netwerkje om de offset te compenseren ? Hoe ziet dat er in schema uit ?

Ik neem aan dat je de gegevens in deze link al hebt gevonden?

De trim aansluitingen zijn voor de offset compensatie (zoals bij een 741):

Aangezien de AD118 "internally compensated" is, zijn deze aansluitingen dus niet voor een frequentie compensatie (zoals bij een 709).

Ik ben trouwens 'dol' op oude op-amps. Leuk voor de verzameling en leuk om tegen de grenzen aan te meten.

flash, er heeft imand me laten weten, dat de trim input met 33k naar de plus moet, maar verder geen gegevens.
Er is ook maar één trim input-pin, niet twee, zoals bij de 741 in jou schema.
Hij wordt verder ook niet in jou link besproken...of lees ik er nu overheen ?

Op 6 juli 2012 22:57:49 schreef fred101:
Even googlen en je weet het

Zou het een zener diode kunnen zijn? kwam terspraken bij een andere thread over fietslampen.

Nee, je had even kunnen googlen.

Het is een TVS, en die mag je niet als zener gebruiken.
http://ae6pm.com/Semidata_books/Motorola/DL150-D.pdf
http://www.onsemi.com/pub/Collateral/HBD854-D.PDF
http://www.semtech.com/images/promo/What_are_TVS_Diodes.pdf

Edit: Hieronder een crosspost met daarop een overbodig antwoord verwijderd.

[Bericht gewijzigd door Henry S. op 8 juli 2012 15:13:18 (11%)]

Vandaag tegen enkele onderdelen aangelopen waar ik niet van weet welke waardes deze met zich meedragen:

Voor de componenten heb ik de gegevens genoteerd die af te lezen zijn.
Bij de condensator meet ik 5.5uF. Echter vraag ik mij af waarom er 5.6k op staat en geen waarde in F. Of zou dit 5.6uF moeten zijn?

De onderdelen zijn afkomstig uit een Bosch ontstekings module( Type:0.227.100.010) van mijn Porsche 924 uit 1985. Deze module is jammer genoeg defect geraakt en probeer hem daarom te herbouwen.
Mocht iemand hier een schema van hebben hoor ik dit graag. Deze lijkt niet te vinden te zijn tot nu toe.

Ze geven capaciteiten wel eens in pF weer. 5.6k zou dan 5.6nF moeten zijn. Maar als jij echt 5.6uF meet, dan zal er ook wel een stroming zijn die de waardes in nF weergeeft.

Anderzijds, als ik die condensator goed inschat is 5.6nF waarschijnlijker.

ZY24 is een 24V zener, de specs daarvan zijn in twee tellen op te zoeken.

De Japanse diodes zijn een drama om op te zoeken.

B45170 is een oude tantaal serie van Siemens/Epcos, dan zou het 5.6µF kunnen zijn.

Tidak Ada,

Ik ben hier in het "voor onder" gedoken en heb wat info gevonden over de Analog Devices 118a opamp.

Ik heb vijf pagina's gescand waar wat info op stond in een oude "Supplement Catalog" van AD uit 1979.

Hier vind je de jpegs
www.bramcam.nl/Tidak-Ada-118a-01.jpg
www.bramcam.nl/Tidak-Ada-118a-02.jpg
www.bramcam.nl/Tidak-Ada-118a-03.jpg
www.bramcam.nl/Tidak-Ada-118a-04.jpg
www.bramcam.nl/Tidak-Ada-118a-05.jpg

Ik hoop dat je hier wat aan hebt

Gegroet,
Bram

Ik heb een electronische vliegenmepper opengeschroefd om het interieur te bekijken. Enkelzijdig printje, met een voor mij onbekend "ding", dat verdacht veel op een transistor lijkt, met de opschrift D789. Het leek me logisch dat het een transistor zou zijn en wellicht een BD789.
Wanneer ik in de datasheet duik van een BD789, zie ik alleen een TO225-behuizing. De onbekende transistor lijkt eerder op een TO-92, maar dan is de behuizing langer (of hoger, zoal je wilt).

Helaas heb ik geen camera hier liggen, zodat ik het even op de foto kan zetten. Maar, iemand een idee wat het is ?

Japanners laten vaak de '2S' weg. D789 kan 2SD789 zijn.

Ik heb hier een klein LCD schermpje staan, met een 320x240 paneel, en twee composite-ingangen. De controller is een MStar MST703-LF. Als iemand hier een datasheet of pinout van kan vinden, zou ik diegene erg dankbaar zijn!
