Ik krijg het plaatje niet werkend.
heb het op http://www.mijnalbum.nl/index.php?m=fto&a=73&id=354047633&… gezet.
Maar wordt hier niet zichtbaar. Ik zal wel wat fout doen.

@hierboven:

code:

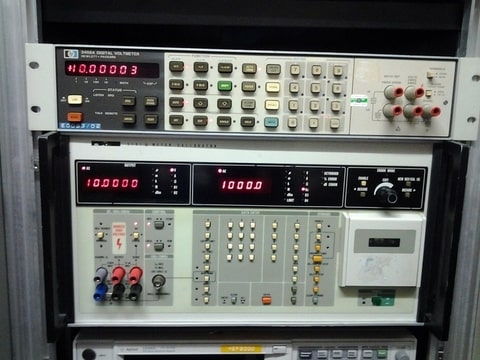

[img]http://www.mijnalbum.nl/Foto-KDWIRDMI.jpg[/img]

http://www.mijnalbum.nl/Foto-KDWIRDMI.jpg

soms zoekt men te diep in het EENVOUDIGE.

Nog een poging met nu een DCF 77.5 kHz correlatie ontvanger van Meinberg.
Die locked op de phase modulatie van het DCF signaal.
Je kan zelfs voor de afstand tot de zender ingeven en dan corrigeert die voor de time delay.
Ook de philips PM6654 is een fijne frequentie counter. Hij haalt de 1.8 GHz.

http://www.mijnalbum.nl/Grotefoto-HLE7PBJY.jpg

fred101

Golden Member

KWIJL, KWIJL, rijkswaterstaat is gebeld, ik denk dat ik de kelderpomp moet gaan bijregelen, de woonkamer staat al blank na het zien van die Fluke calibrator. De rest is overigens ook niet mis. Mooie counter !

Ik heb een paar van zijn voorvaders, maar die van jou is wel heel mooi (760, 332, 731, 510, compleet met 750, 720 en 845AB en om het compleet te maken een Guildline oven met 4 standaardcellen)

http://www.pa4tim.nl/wp-content/uploads/2010/10/calibratorek.jpg

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Ik heb veel foto's van je gezien Fred, erg mooie spullen heb je.
Dat je zolder vloer dat nog kan dragen.
Hier nog wat andere multimeters een eenvoudige Yokogawa 7542 en een betere HP 3457A. Toch is de HP3456A stabieler.
Als funktie generator een twee kanaals Yokogawa FG120 met high stability en low distortion optie.

http://www.mijnalbum.nl/Grotefoto-MHX74CIF.jpg

fred101

Golden Member

Nog meer lekkers !

Dat is ook geen misselijke scoop daaronder. 500 MHz toch ?

Hoe bevalt die Tenma voeding ? Ik heb vorig jaar een dubbele voeding gekocht Ik twijfelde toen over een duurdere voeding en ik denk dat het zo'n Tenma was. Ik heb toen een goedkopere gekocht omdat ik niet vaak een symmetrische spanning nodig had. Daar heb ik nu wat spijt van want ik gebruik dat tegenwoordig bijna bij elk project en het ding is niet echt schoon en stabiel om over precieze instelling maar te zwijgen.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

De voeding bevalt prima. Heb ook een digitale delta voeding maar daar komt een hoop ruis uit.
Niet via de uitgang maar uit de behuizing. Op 120 MHz staat hij gewoon te zenden.
Onder de multimeter staat een Yokogawa DL7200. Een vier kanaals 500 MHz scoop.
Real time sampling 2 GS/s met 16 M Words aan geheugen. Een erg fijne scoop.

http://www.mijnalbum.nl/Grotefoto-JARY4NUT.jpg

haasje93

Golden Member

@Discord Dat zijn een heleboel mooie meet apparaten.

If a cluttered desk is a sign of a cluttered mind of what than is an empty desk a sign?
guidob

Overleden

Heb twee van die HP3456A's. Helaas is er één nogal defect (referentie, een custom weerstand array, wellicht meer).

Bij beide de caps in de voeding vervangen en bij één de proms vervangen door 2516 eproms (bekend defect; proms raken hun inhoud kwijt).

Helaas is nummer twee bij mij niet stabiel, de laatste digits zijn dat niet. Ben nog steeds aan het zoeken (zo nu en dan) :(

Leuk spul trouwens.

Zo dan, welkom op CO. Wat een prachtige stapel apparatuur.
Nog eens wat anders dan een eerste post met "Hoe maak ik een kratradio?" :)

Gebruik je de apparatuur professioneel, of is het puur hobby?

If you want to succeed, double your failure rate.

Op 25 oktober 2013 19:13:56 schreef fred101:
de woonkamer staat al blank na het zien van die Fluke calibrator.

'k heb er nog een staan. Ruilen tegen jouw SR1010's? :)

Vertel welk probleem je wilt oplossen, niet met welke oplossing je een probleem hebt.

Dit zijn mijn hobby spullen. Ik ben zend amateur en flight simulator bouwer. Hier voor gebruik ik de meet apparatuur.
Voor de flight simulator bouw ik hardware die ik test met de meetapparatuur.
Voor het testen van de zend ontvangers gebruik ik onder andere een meetplaats van Marconi.
Dit is de 2955 en gaat tot 1 GHz. Mijn referentie frequentie is een rubidium standaard.
Dat is de Stanford Research Systems PRS10 rubidium standaard.
De rubidium wordt gestuurt door een Trimble resolution T GPS tijd ontvanger.
De onzekerheid is < 2*10-12 *F

http://www.mijnalbum.nl/Grotefoto-TDUDGJUW.jpg

En mijn flight simulator.

http://www.mijnalbum.nl/Grotefoto-JO4ESJYN.jpg

Hewlett

Honourable Member

Mooi meetspul heb je! Leuke hobbies ook ;-) Ik zie op een van de foto's, onder de Fluke calibrator, een Agilent in het rek staan. Welke machine is dat?

HamRadio PA2HK // Keep Calm and Carry On.
fred101

Golden Member

wow, ik dacht bij flight simulator aan een pctje met nepstuurtje maar jij hebt een complete cockpit gebouwd. Indrukwekkend.

RobK, ik heb al een nest calibrators maar die ESI's zijn mijn enige weerstanstandaards en waren best duur (iets van 25 of 30 euro per stuk)

[Bericht gewijzigd door fred101 op 25 oktober 2013 22:03:29 (37%)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Flightsimmen is ook een hobby van mij, helaas niet in zo een mooie cockpit. Vlieg je op ivao toevallig? Mooi spul hoor, van de meetapparatuur heb ik geen verstand, maar die cockpit doet het kwijl in mijn mond lopen. Super!

haasje93

Golden Member

Op 25 oktober 2013 21:58:33 schreef fred101:
RobK, ik heb al een nest calibrators maar die ESI's zijn mijn enige weerstanstandaards en waren best duur (iets van 25 of 30 euro per stuk)

[Offtopic] op mp staat er een voor 250,00 euro (geen affiniteit met de verkoper) [/Offtopic]

If a cluttered desk is a sign of a cluttered mind of what than is an empty desk a sign?

Die Agilent is mijn pronk stukt. Een PSA Spectrum Analyzer de E4440A.
Die kan tot 26 GHz. Die gebruik ik voor de zenders te meten en harmonische te bekijken.
Om signalen te genereren gebruik ik de Yokogawa VG6000, Die gaat tot 6 GHz.
Die twee samen met een bi-directional coupler werkt als een netwerk analyzer voor gain metingen

http://www.mijnalbum.nl/Grotefoto-4HBGI3ZT.jpg

Voor weerstand gebruik ik de Fluke 5100B en wat losse weerstanden.
Een goede 1 kOhm van L&N type 4035-B en voor AC/DC een 10 kOhm Tinsley type 1659
Dan een aantal weerstanden van General Radio die ook als shunts kan gebruiken. Dat zijn weerstanden van 0.01 Ohm tot 1 MOhm.
Omdat ze geen aansluit kabels hebbeb kan je ze voor twee draads multimeters gebruiken

http://www.mijnalbum.nl/Grotefoto-4OPJ6CBH.jpg

http://www.mijnalbum.nl/Grotefoto-SH7VYAT4.jpg

Mooooi !!!

Ik gebruik een Trimble Thunderbolt GPSDO als 10MHz tijdbasis.

Mijn 10 MHz staat ook aangesloten op mijn HP 3586C Selective Level Meter.
Die kan je ook als ontvanger gebruiken en start al vanaf 50 Hz tot 32 MHz.
Nu meet die 1008 kHz (GrootNieuws Radio) die staat er 2.4 Hz naast.
Om vermogen te meten boven de 30 MHz gebruik ik de HP 437B met diverse meetkoppen.

http://www.mijnalbum.nl/Grotefoto-CDWIXSSU.jpg

http://www.mijnalbum.nl/Grotefoto-7MTYMCWJ.jpg

Tidak Ada

Golden Member

Ik word eng van al die apparaten ;-) Wat een verzameling!
En dan die cockpit! Dat is maar een héél klein beetje simulator...

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

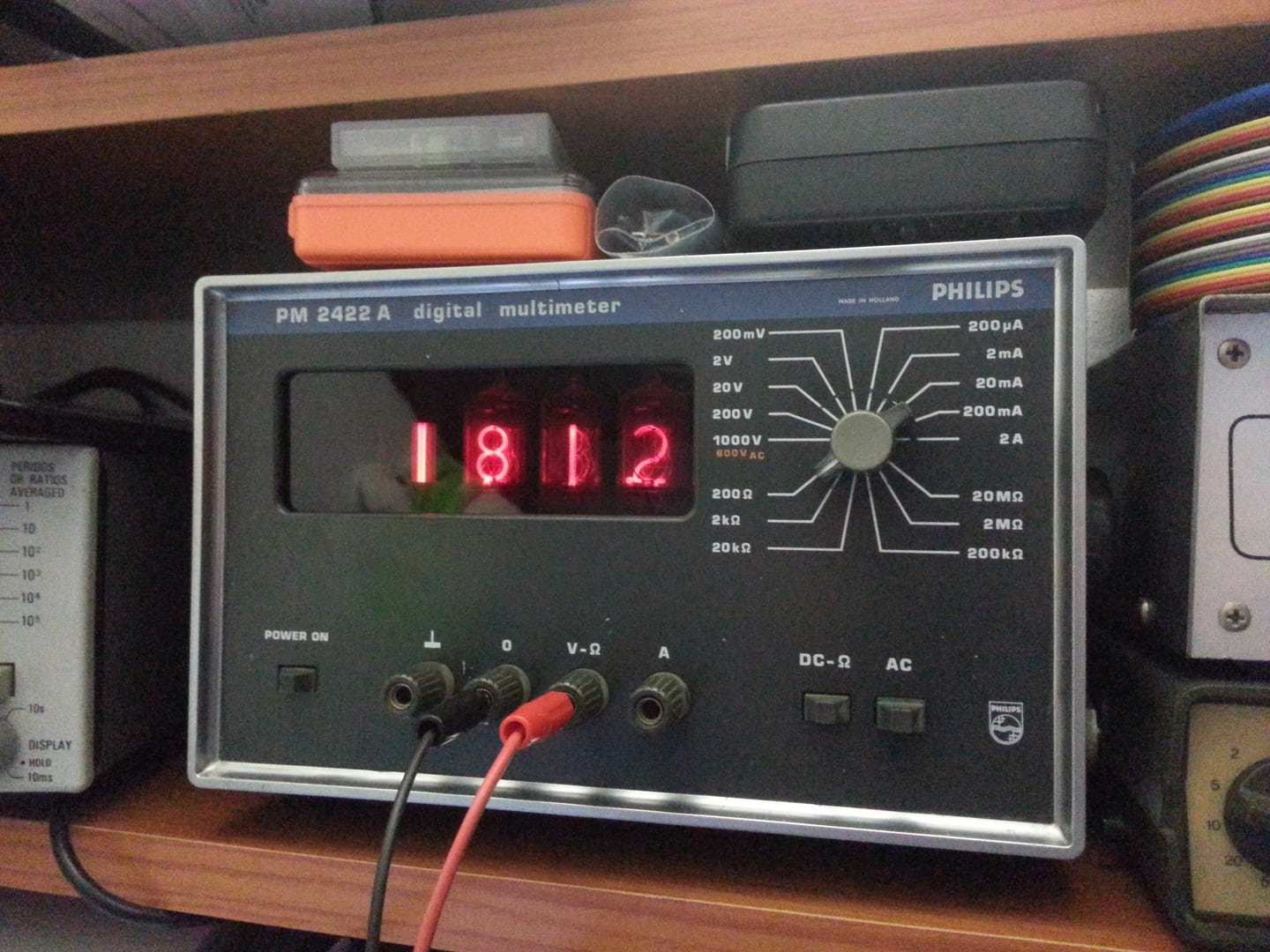

Ik heb ook weer wat leuks binnen gekregen de Phillips 2422A Multimeter. Hoe zou het ook anders, met nixie buisjes. Made in Holland natuurlijk. Met een prachtige grote slagpotmeter

http://www.mijnalbum.nl/Foto650-IHCEHNPC.jpg

http://www.mijnalbum.nl/Foto650-MSH6CZLF.jpg

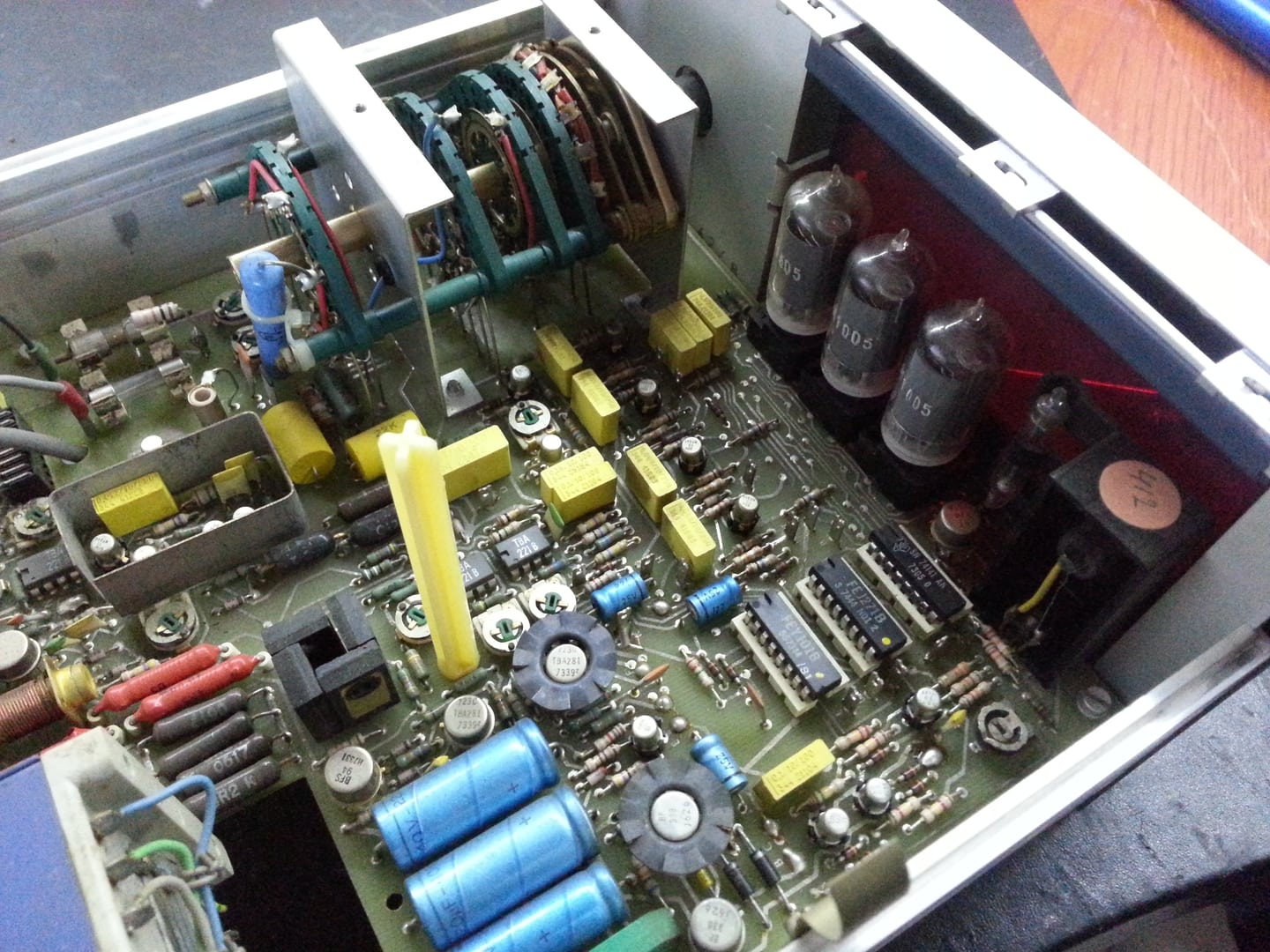

De opstelling van die vier TO-126 torren! Het lijkt wel kunst.

Vertel welk probleem je wilt oplossen, niet met welke oplossing je een probleem hebt.

Klopt! Heb ook met verbazing zitten kijken toen ik dat zag.
