Je mooiste meetapparatuur. Deel 7

vandaag ontvangen.. RIGOL DS 2072
- full option hack tip

[Bericht gewijzigd door borroz op woensdag 3 juli 2013 21:43:01 (42%)

Hele vooruitgang tov. je Philips ! Wat een mooie scope en een lekker groot scherm.

Leuke scoop!

Enne... zijn de prestaties net zo goed als het uiterlijk?

nou.. daar kom ik een andere keer op terug.
eerste indruk is goed.. mechanisch voelt het 'degelijk aan.
staat hier wel een filmje van zo'n ding http://www.youtube.com/watch?v=gAY1GQEjrfc
en hier > http://www.youtube.com/watch?v=_TSr9nFN1GU

[Bericht gewijzigd door borroz op vrijdag 7 juni 2013 22:54:28 (19%)

Dat breedbeeld voegt op een scope eigenlijk wel wat toe. En ze hebben de beperkte knop-ruimte aardig op weten te lossen zo te zien.

Veel plezier ermee

Tijdje terug was mijn Prema 5000 al eens langsgekomen. Omdat het ding toch kuren begon te vertonen, heb ik er wat werk in gestoken. Een opamp, 2 zeners en een aantal elko's verder zou het weer moeten werken.

Omdat de zaak toch uit elkaar lag, maar wat foto's genomen.

Voeding + processor gedeelte. Van links naar rechts:
I/O naar front pcb, 3x 2114 ram met 1x CMOS versie met battery backup. De batterij wordt nog vervangen, maar zit er nog niet op.

Dan ROM, 6502 processor, een Prema custom chip, 3x opto naar het analoge deel en als laatste een I/O chip en drivers voor de GPIB bus. De klok wordt aan de analoge kant gegenereerd en via een opto naar deze pcb gestuurd. De Prema chip controleert de processor (reset, klok etc).

De analoge kant met een groot aantal Prema custom chips, een aantal opamps en een aantal relays.
De referentie is een LM399H uit 1984 (de witte chip). Wordt nog steeds toegepast in recente meters

Metingen gebeuren via multi ramp methode door een condensator op te laden en dan te ontladen d.m.v. de referentie.
De ontlaad tijd is proportioneel met de meetwaarde.

De schakelaar links is om te schakelen tussen run en calibrate. Dat laatste moet dus nog gebeuren, de 2114 is nu leeg.

Als eerste de zaak goed schoonmaken en dan weer opbouwen. De printen zitten onder de flux en dat komt niet door mij.
Tandenborstel en IPA dan maar??

Jammer dat ze van die goedkope IC voetjes hebben gebruikt.

Persoonlijk denk ik dat die goedkope voetjes ook voordelen hebben. Zolang je de ICs niet steeds wisselt.
-De IC's hebben ook platte pinnen dus dat past mooi,
-de capaciteit tussen de pootjes is in theorie lager dan bij de ronde. ( ik gebruik de ronde vaak zonder het kunststof om die reden en omdat het minder lekstroom geeft. De platte zonder kunststof is geen succes
-ze zijn uit een stuk van het zelfde materiaal als de IC pootjes gemaakt dus in theorie minder kans op seebeck effect.
-ze zijn fexibeler dus mogeljk minder mechanische stress.

helaas is de contactdruk en oxideren van de vernikkelde contacten wel een probleem bij die voetjes.

Siglent SDG1025 25MHz Arb Sig Function Gen
( komt uit de 'Le Croy' fabriek )

[Bericht gewijzigd door borroz op woensdag 3 juli 2013 21:07:23 (58%)

Leuk, hoewel ik dat nog wel veel geld vind voor de hobby.

Wie zegt (behalve de marktplaatsverkoper) dat het 'uit de LeCroy fabriek' komt? En wie zegt dat het interne design gelijk is? (Zowel HW als SW..) Het kan ook een mooie (uiterlijke) kopie zijn. (Geen idee, ik belicht het alleen van meerdere kanten.)

tja hobby's kosten nou eenmaal geld.. altijd zo geweest

[Bericht gewijzigd door borroz op vrijdag 21 juni 2013 11:30:34 (29%)

Klopt, maar ik vind dat het dan wel genoeg gebruikt moet worden. Aangezien ik al een analoge toonfiets heb, zou ik echt een specifieke toepassingen moeten zien om 350 euro uit te geven aan een 25 MHz generator.

Ik had de LeCroy gezien, de gelijkenis is HEEL groot inderdaad.

Op 21 juni 2013 11:01:44 schreef Jochem:
Het kan ook een mooie (uiterlijke) kopie zijn.

Ik wil graag overtuigd worden van het tegendeel.

Op EEV blog forum zijn er mensen die de Siglent laten draaien op LeCroy firmware. De bijgeleverde softwre is ook identiek. Het lijken dus echt de zekfde apparaten. Of lcroy betere onderdelen, voeding, connectors, afscherming. Of andere componenten gebruikt weet ik niet want EEV is redelijk onbetrouwbaar als het om promoten van Rigol, siglent, Atten en Owon gaat en het neersabelen van duurdere merken en ophemelen van Chinese merken. In de discussies over dit apparaat die ik had gezien had niemand een lecroy versie.
Het ziet er mooi uit maar ik heb toch liever mijn oude R&S die 200 euro was en zo stabiel en accuraat is dat je er scopen mee kan calibreren.

Die firmware van lecroy blijkbaar minder buggy.

Ik heb, vanwege ruimtegebrek, afscheid genomen van mijn HP en Tek en Phillips meetspul en deze vervangen door dit lichtgewicht spul, welke op een gewoon plankje past ipv een 19 inch rack

Nu heb ik weer wat ruimte en kan ik mijn volgende project starten.. een snelle 3D printer.

Ik heb een dergelijke Siglent Function Gen. vergeleken met mijn Hameg function generator.
De Siglent is goedkoper dan de Hameg maar presteert ook minder. Vooral bij de wat hogere frequenties was het verschil op een spectrum analyzer goed te zien. Voor zover ik me dat herinner lagen de hogere harmonischen van een 1MHz sinus bij de Siglent 10dB hoger.

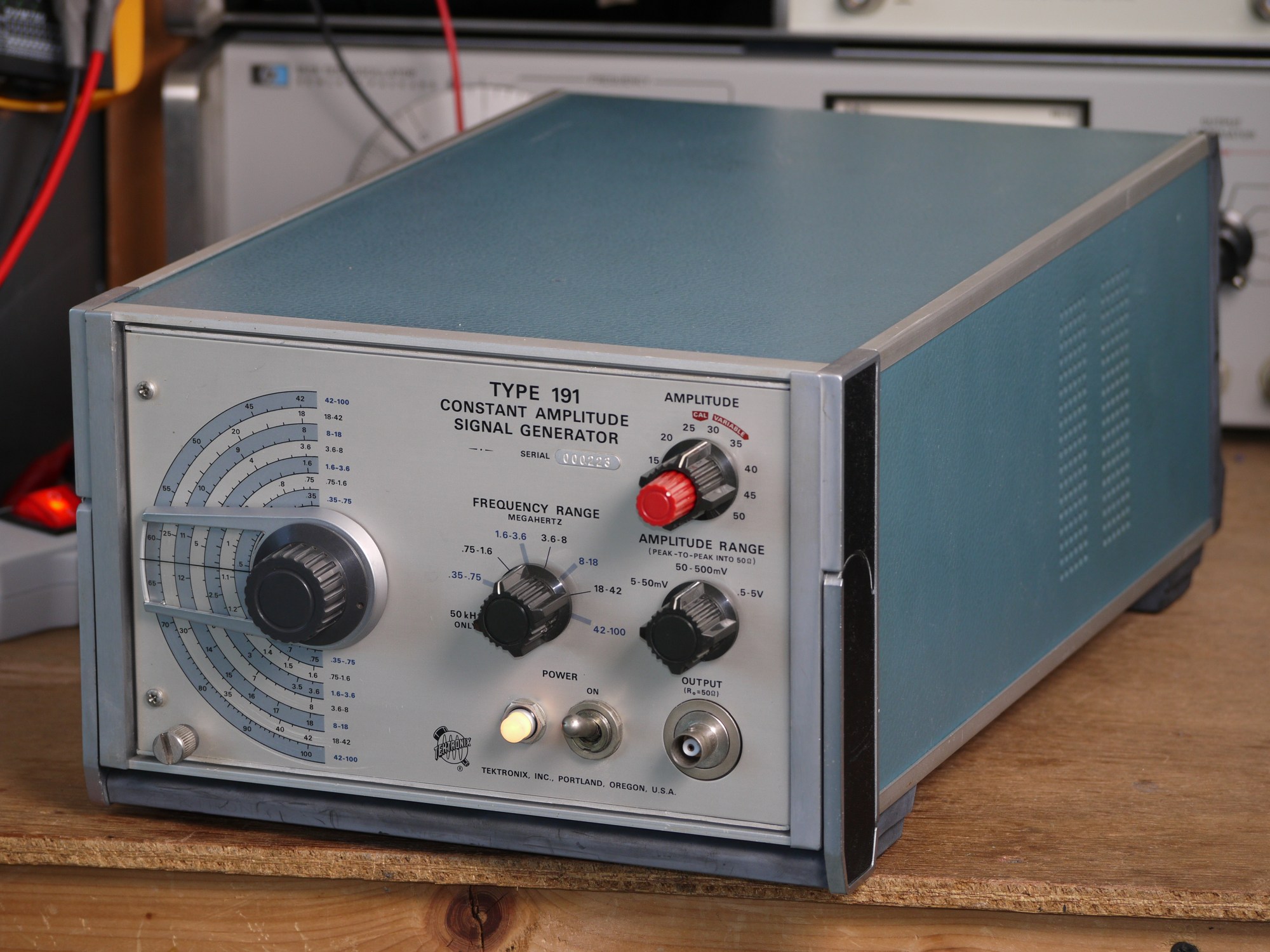

Hier nog een stuk antiek: een Tektronix type 191 sinusgenerator. Nog een paar jaar, en hij (zij?) wordt 50!

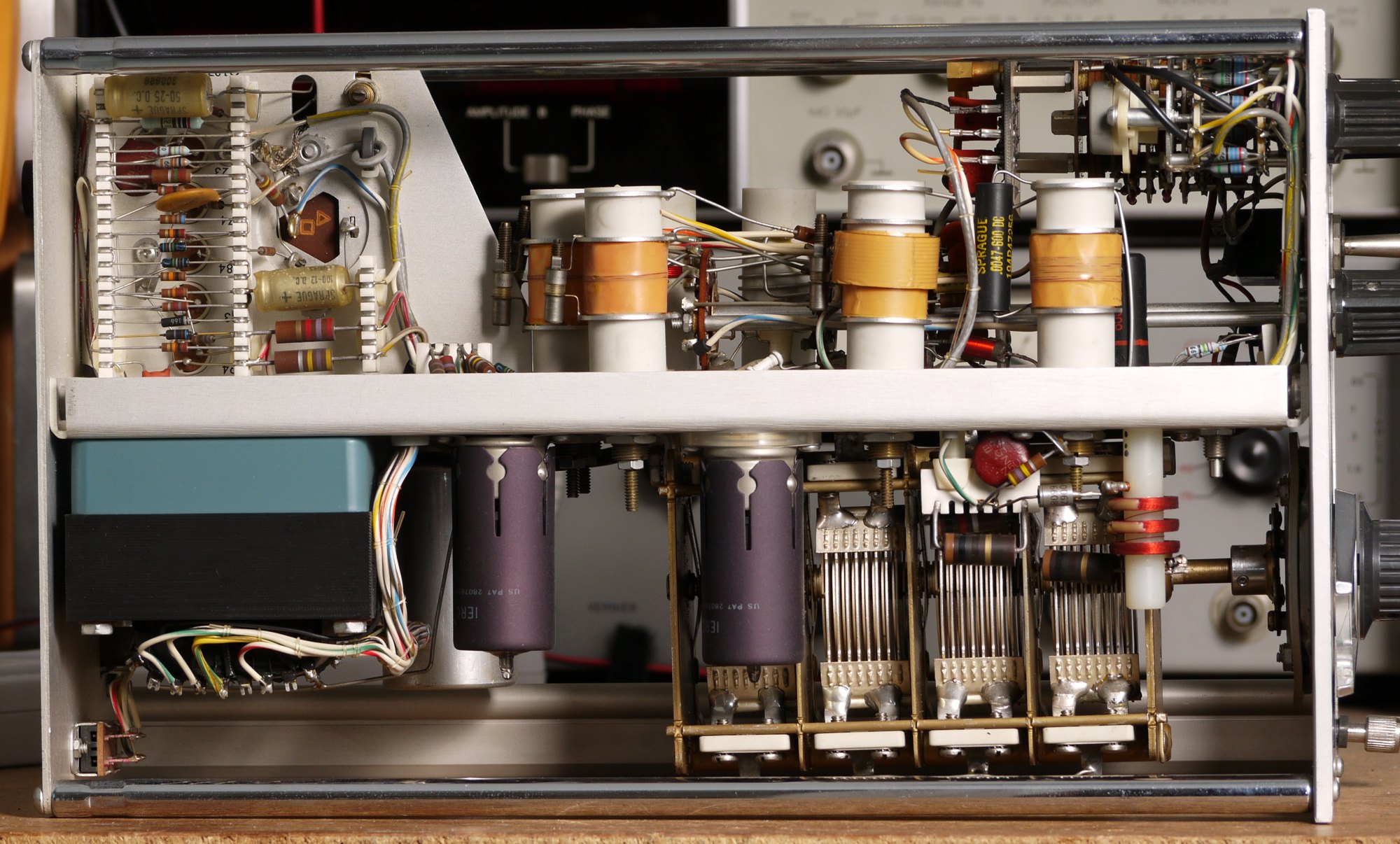

Van binnen:

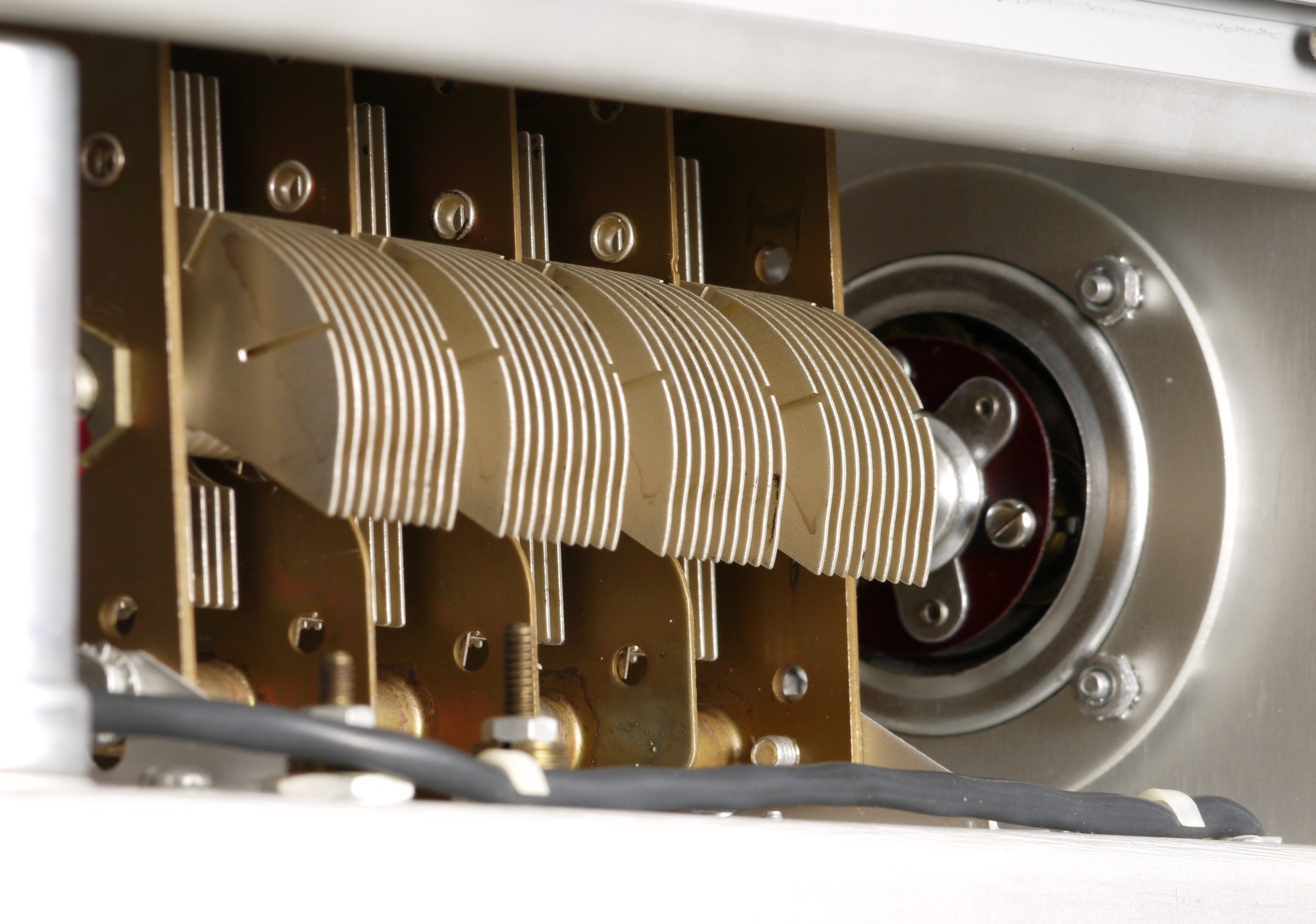

Bereik: 350 kHz tot 100 MHz. Om dit te verstellen zit er een grote varco in (drie van de secties staan parallel):

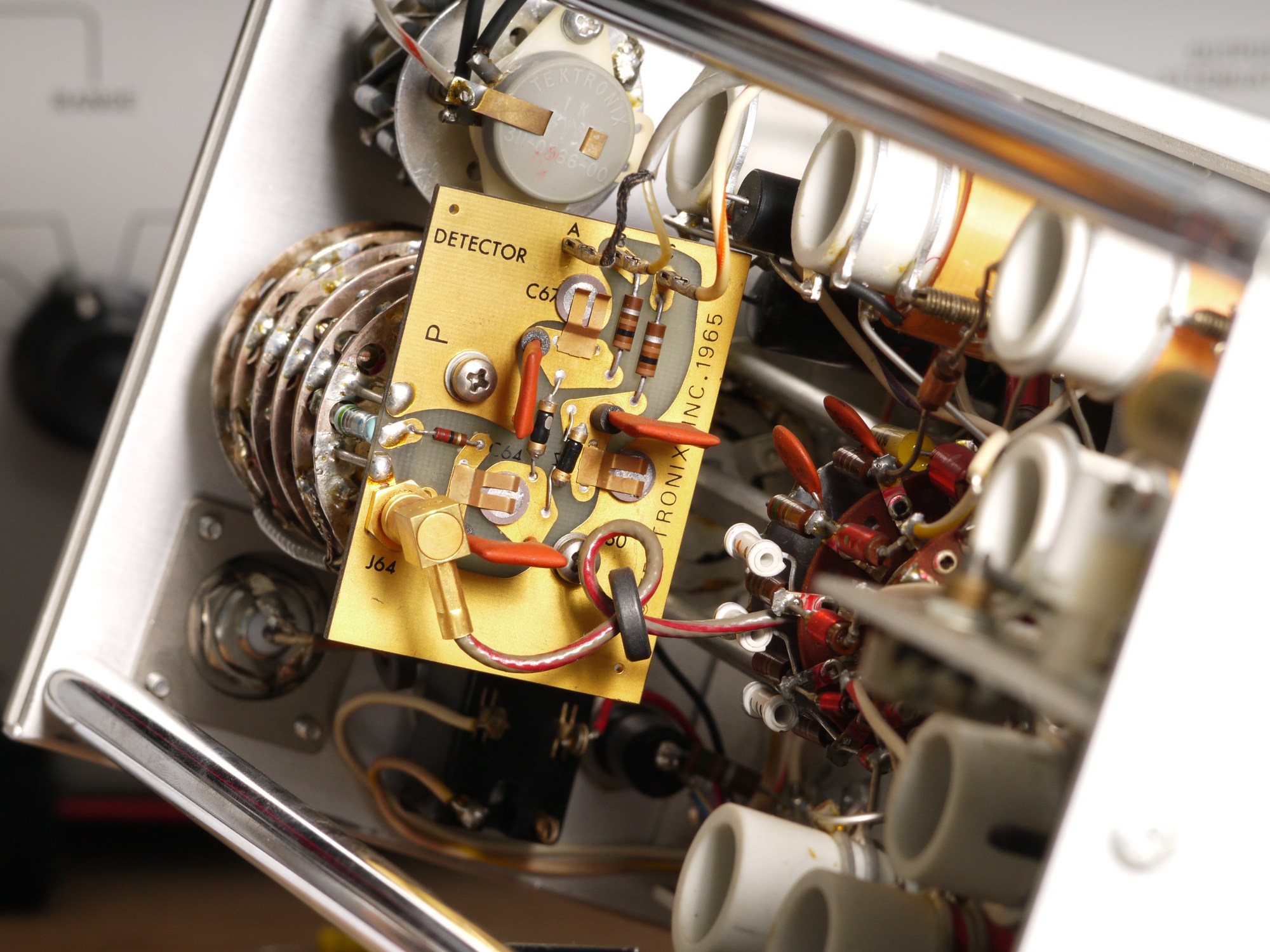

Er zit een regellus in om de amplitude constant te houden. Hier in het midden van het printje zitten twee GaAs diodes voor de piek-detectie:

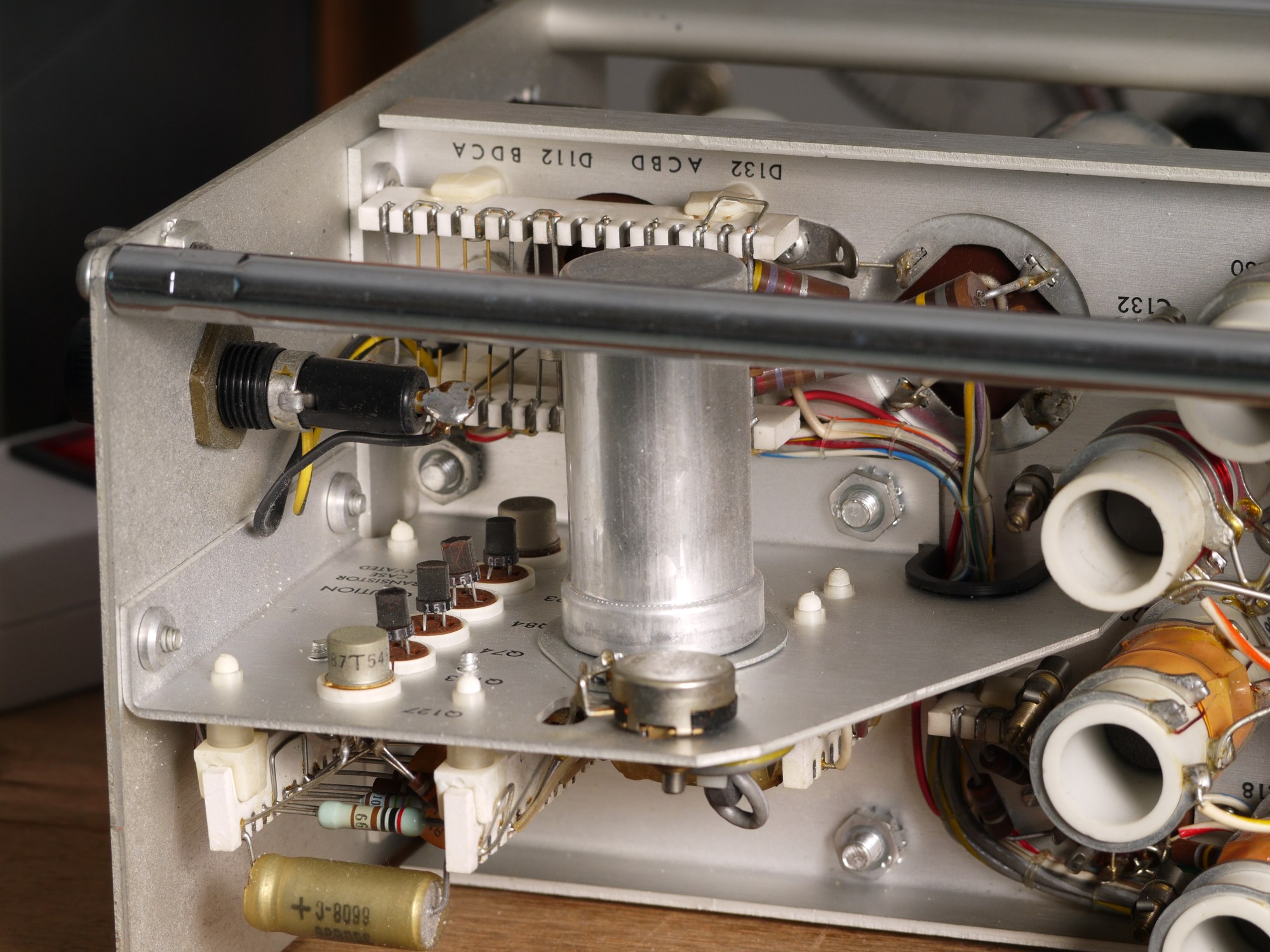

Hij is royaal voorzien van transistors, hier zie je ze alle zes:

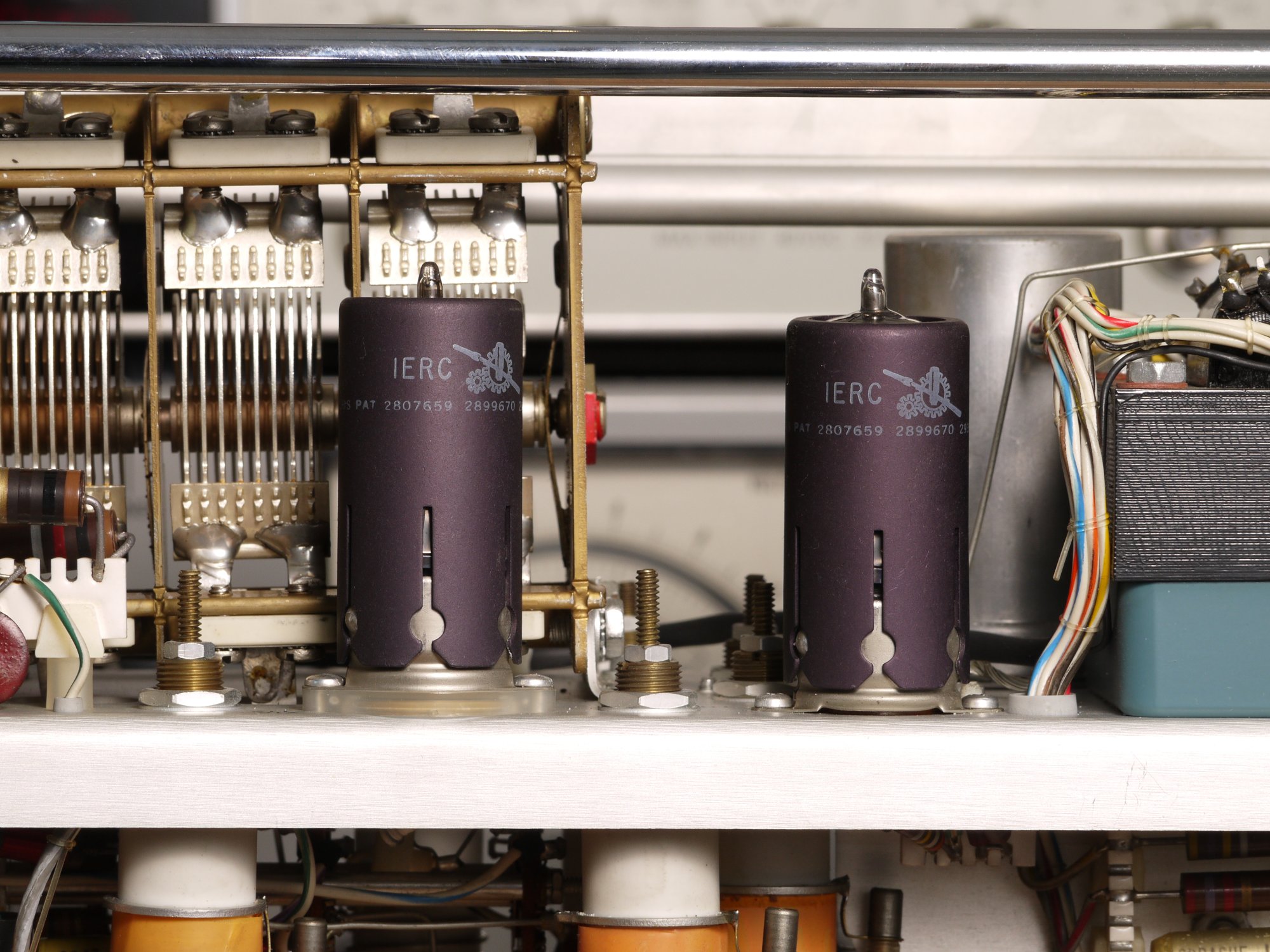

Om het feest compleet te maken zitten er ook nog twee buizen in, type 7119

Denk jij nu: "Hé, die wil ik ook!"? Dan kan dat, hij staat namelijk te koop, gewoon hier op CO! Zie hier
Edit: hij is al vergeven...

a zo'n ding heb ik gehad...

De amplitude is constant ja maar blijft niet hetzelfde over het regelbereik..

Electronica porno, mooi hoor. Teks uit die tijd zijn vreselijk mooi gebouwd.

Het is dat ik ruimte tekort heb en al een behoorlijke zwik generators anders was dit toch wel een verleidelijk aanbod. Ik heb de HV fast risetime pulser , marker generator en de currentprobe versterker uit deze serie. Dat zijn dingen doe ik gebruik en geen alternatief voor heb ( of wil) maar meetzendere heb ik diverse tot 2 GHz. Maar ik sluit deze pagina maar snel voor ik me bedenk want hij is vreselijk mooi.

Intake, hij hoort wel constant te blijven over het hele bereik. Dat is volgens mij nu net het idee van zo'n ding. Daar voor dient ie detector die met DC de versterker bij stuurt. Dan was er iets mis met de jouwe denk ik.

[Bericht gewijzigd door fred101 op zaterdag 22 juni 2013 17:27:33 (18%)

@Fred. Ik heb Goeievraag al een mailtje gestuurd.

Ja Fred,dat klopt maar je moet hem goed 50 Ohm laten "zien"anders gaat het mis.. (dit was de fout die ik maakte )

Dat ging vrij snel, vorige week Zaterdg vanuit Boston vertrokken, vanmiddag gearriveerd. Een hele mooie GR-1603A Z/Y brug. Kreeg twee weken terug mail van een Amerikaanse GR verzamelaar waar ik veel contact mee heb: "kijk eens wat ik voor je heb gescoord op ebay !." ( ik had niet gevraagd of hij er een wilde zoeken, was een spontane actie, voor 59 dollar kon hij hem niet laten staan en hij wist dat ik ee nog geen had) Kan mbv een externe generator en detector van 20 Hz tot 20 kHz meten met een enorm bereik. De generator en detector zijn dezelfde als van de 1620. Die detector heb ik twee maar als generator ga ik een heel schone stabiele HP gebruiken met mechanische digitale uitlezing) er mag 150Vrms op en nog meer DC, dus je kan er de impedantie van luidspeakers, voedingen, transducers, componenten, accus, versterkers, ofwel alles wat je kan bedenken meten.

Volgens GR bij de introductie in 1955 de meest veelzijdige meetbrug op dat moment, je kan . Een soort stationire LF VNA.
Bediening is niet voor de faint hearted, 8 meetmodes. Alleen in 2 modes en bij 100 Hz, 1 kHz en 10 kHz direct afleesbaar.
Voor de rest de nodige wiskunde. Maar daar hebben we computers voor. Ik heb een programma geschreven wat per mode me verteld wat te doen, en daarna gelijk uitrekent wat Z, Y, Rs, Rp, X, G, B, D, Q, PF, fase, SWR, RL, Rho etc is op de gemeten frequentie. De volgende stap is dat hij een aantal punten achter elkaar accepteert en dan in een smith chard of polar of rectangular plot zet. Maar zo ver is mijn programmeer kunst nog niet

Voor meer naaktfotos:
http://www.pa4tim.nl/?p=4456

Ah, daar is hij dan!

Mooi hoor, ben blij voor je
