Je mooiste meetapparatuur. Deel 7

Dit topic is gesloten


http://www.pa4tim.nl/wp-content/uploads/2013/06/1603SW3.png

De software die ik er voor schrijf begint al ergens op te lijken ;-)
(let even niet op de meetwaarden, ik moet nog de doorverwijzingen naar functies goed zetten en copieer foutjes weghalen.

[Bericht gewijzigd door fred101 op 1 juli 2013 22:51:37 (30%)]

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Je plaatje staat voor een deel op je text....

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? http://www.ledverlichting-ledverlichting.nl

Nee, dat is een lelijk uitgeknipt screenshot ;-)
http://www.pa4tim.nl/wp-content/uploads/2013/06/1603SW4.png

Zo beter ?

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Schimanski

Golden Member

Hoi Fred, Dat ziet er alweer goed uit. Ik zag zaterdag de commandline versie bij jou, nu al een GUI.
Het is een mooie aanvulling op de meetbrug.

What, me worry? // Radiozendamateur - PA2HGJ // Stuff is the junk you keep -- Junk is the stuff you throw away // Tinkeo Ergo Sum
guidob

Overleden

Ik kon twee HP3456A's kopen voor weinig. Ging allemaal niet supersnel, maar gisteren aangekomen. Vandaag eens gekeken.

Één ervan heeft denk ik problemen met de roms. Start op zich nog wel op en geeft dan een plausibele DC waarde aan. Maar kom aan een verkeerde knop en het ding hangt. Inclusief de testmode. Er zitten 3 mostek roms in en die zijn berucht voor het kapotgaan. Er zal er wel 1 stuk zijn waar het programma naar toe springt afhankelijk van de gedrukte knop. Verder nog twee mechanisch slechte drukknoppen en een hangende aan/uit knop.

De ander reageerde prima, maar gaf random waardes aan en hing op test 4. Na wat uitproberen en prutsen kwam ik er achter dat er een FET los hing en een andere pleite was op de A/D PCB. Hier had iemand zitten rommelen...

Dus maar niet moeilijk doen: swappen :) PCBs zijn niet dezelfde revisie, maar de meters zijn wel uit dezelfde serie. De calibratie gaat (gelukkig) met potmeters en die verhuizen dan vrolijk mee. Zou het in RAM zijn gedaan (zoals m'n Prema) dan was die vlieger niet opgegaan. Resultaat:

http://members.home.nl/baltusg/HP3456A_1.jpg

Het goede A/D board:

http://members.home.nl/baltusg/HP3456A_2.jpg

De referentiebron heb ik de laatste keer in Rosmalen gescoord. Niet gek voor zo'n oud beestje.

Nu alleen nog goed poetsen en ergens voetjes uithalen. En de elco's in de voeding een keer wisselen. Nippon chemicon heb ik het niet zo op (ik heb al eens een print moeten restaureren waar zoiets op zat).

De andere meter is nu dus aardig kaduuk, analoog en digitaal. Misschien knap ik die nog op en anders is het voor spare parts. Wellicht een keer de roms vervangen door EPROMs en kijken of de processor weer goed werkt. Dan is het gemakkelijk swappen, mocht een rom van de goede meter het begeven.

een nieuwe aanwinst voor de hobby, een delta sm7020d. gekocht met "werk" dus uit de doos en meteen open gegooid.

http://i578.photobucket.com/albums/ss226/zoalshetis/20130704_152025_zpsb0810c38.jpg

na een blik op de printen vielen een stel 250v 22uf elco's op die wat prut op de kop hadden.

http://i578.photobucket.com/albums/ss226/zoalshetis/20130704_152015_zps2cba7a07.jpg

http://i578.photobucket.com/albums/ss226/zoalshetis/20130704_152449_zps6cdf8e11.jpg
deze print is de hulpvoeding en tevens dpm voeding. de elco's hebben na 20 jaar wel genoeg gewerkt en mogen met pensioen.

http://i578.photobucket.com/albums/ss226/zoalshetis/20130704_153535_zps22144471.jpg
de print met andere elco's, meteen 450v gepakt (want die had ik liggen :) )
na vervanging van de elco's spanning erop gezet, maar boven de 35v ging de voeding steeds in ovp (ovp op 80v ingesteld). dat leek erg op een probleem met de regeling die boven de 35v max 10amp toestaat ipv de max 20A van 0-35v.. raar genoeg ging er in ovp (met voeding onbelast) 100w lopen en zakte de uitgang spanning naar een instabiele 13v. dat leek een heel zoekprojekt te gaan worden, maar..

http://i578.photobucket.com/albums/ss226/zoalshetis/20130704_175055_zpsa94fa2a7.jpg

wie ziet de fabrikagefout en oorzaak van het probleem op deze foto? niet echt delta waardig.. :P

http://i578.photobucket.com/albums/ss226/zoalshetis/20130704_225309_zps2a589d7d.jpg

voorzien van front aansluitingen en op z'n nieuwe plek. meteen de dummyload eraan gehangen om te zien of alle problemen weg waren.

waar rook was, werkt nu iets niet meer

Op 4 juli 2013 23:51:50 schreef testman:
[afbeelding]

wie ziet de fabrikagefout en oorzaak van het probleem op deze foto? niet echt delta waardig.. :P

Van de meest linkse FET op de foto is de rechter poot (op de foto) niet gesoldeerd aan het oog?

Fan van Samsung (en repareer ook TV's). :)

we hebben een winnaar!! idd die fet lag geheel in sluiting omdat de gate los lag ,dat was pas merkbaar boven de 35v, er kon vlot 10amp afgehaald worden.. de andere fets zijn nog goed. er zitten irfiz44 in die ik niet had liggen, dus tijdelijk irfz34 erin gezet die komen redelijk overeen op de max stroom en rdson na die 0,01ohm lager ligt bij de irfiz44 .

waar rook was, werkt nu iets niet meer
blackdog

Honourable Member

Hi fred101,

Wat voor software ben je aan het maken voor welk apparaat?
Ik begrijp het niet helemaal, ben je ook een hardware componententester aan het maken?

Gegroet,
Blackdog

Waarheden zijn "Illusies waarvan men vergeten is dat het illusies zijn"

Dat is voor die GR-1603A van een pagina terug. Die kan Z en Y meten en dat gewoon of reversed.

Dus al 4 mogelijke uitkomsten in twee modes: Y=G+Bj Y=G-Bj Z=R-Xj en Z=R+Xj

Daarnaast nog 6 reversed modes waarbij een aantal 2 en een aantal alle 4 de hierboven genoemde uitkomsten kunnen geven.

Iedere mode heeft een eigen volgorde van balanceren en pre-sets. Daarnaast een eigen set formules om uiteindelijk een van die 4 uitkomsten te krijgen plus dan de omgewerkte afgeleiden zoals Y naar Z, Z naar Y, en C, L, D, Q, PF, ESR etc.
heel veel rekenwerk en erg verwarrend in gebruik.

Nu kies je de mode die je wilt en de software geeft je stap voor stap wat je moet doen, moet invullen en controleert ook wat dingen (zodat je geen capaciteit krijgt in een reversed mode bedoeld voor zelfinducties), dat laatste moet ik nog verder uitwerken.

Uitkomsten in die modes moeten binnen bepaalde grenzen per mode liggen willen de berekeningen opgaan. Zo kwam ik met een test een factor 1000 te hoog uit. Ik snapte er niks van tot ik er achter kwam dat het B deel net een paar umho buiten het grensgebied lag. Dus een heel moeilijke brug om mee te werken (als je tenminste die reversed modes gebruikt. Als je onder de =/- 1050 real en +/-1050j imaginair blijft is er niks aan de hand en is de bediening heel simpel.

Reversed is voor situatie wanneer een waarde onder de 120-140 komt of boven de 1050)
Hij meet mbv die modes van short tot oneindig )

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Jeroen

Moderator

http://www.circuitsonline.net/jeroen/pics/t_pm2528.jpg

De nieuwste aanwinst: een Philips PM2528 5,5 digit multimeter. Werkt niet helemaal, boven de 100 kΩ doet het weerstandsbereik het niet meer goed. Een service manual vinden blijkt moeilijk, er is wel iets te vinden wat de meesten een service manual noemen, maar dat is eigenlijk een handleiding voor een test ROM. Wellicht via de Schematheek.

@Jeroen
Alle lampjes in het display werken? Zou een first zijn...

haasje93

Golden Member

Mooie meter, jeroen.
Had jij ook niet een vergelijkbare meter van philips? iets eenvoudigers geloof ik.

[Bericht gewijzigd door haasje93 op 7 juli 2013 22:21:26 (68%)]

If a cluttered desk is a sign of a cluttered mind of what than is an empty desk a sign?

Jeroen, mss heb je hier wat aan.
http://www.manual-archives.com/repair/philips-pm2528.pdf-L94672
Van deze site heb ik al vaker dingen gehaald. Voor $5 mag je 48 uur lang alles downloaden wat je wil.

Elke chaos kent zijn orde. Maar creër je orde, dan krijg je chaos.
Jeroen

Moderator

Op 7 juli 2013 23:14:18 schreef guidob:
Operation manual staat hier:

Die had ik al gedownload ja, erg handig maar daar staan helaas geen schema's in.

Op 7 juli 2013 22:40:50 schreef Nightwalker:
Van deze site heb ik al vaker dingen gehaald. Voor $5 mag je 48 uur lang alles downloaden wat je wil.

Er staat bij 'instruction manual', dan denk ik dat het dezelfde is als de manual van guidob. Maar wellicht een optie inderdaad.

Op 7 juli 2013 22:20:26 schreef haasje93:
Had jij ook niet een vergelijkbare meter van philips? iets eenvoudigers geloof ik.

Ja, ik heb nog een PM2527 (4,5 digit).

Op 7 juli 2013 22:09:49 schreef markce:
Alle lampjes in het display werken? Zou een first zijn...

Zover ik kan zien wel.

@Jeroen
Ik heb er twee gereviseerd (o.a. led's ipv lampjes) en gecalibreerd, een verkocht en de ander gehouden. Is een fijne bench meter, en goed te servicen. Manual (service) heb ik van schematheek. Er is nog veel toebehoren verkrijgbaar als je even zoekt. Heb je ook een of meerdere opties?

Hewlett

Honourable Member

Onlangs ben ik verbannen naar de garage waar ik mijn lab opnieuw aan het opbouwen ben. Helaas kost dat opbouwen wel heel veel tijd, vooral omdat er de laatste tijd nogal wat spullen bijkomen zijn waar ik aanvankelijk geen rekening mee gehouden heb. Ik zal op een later tijdstip nog wel wat foto's posten wanneer het geheel dan eindelijk klaar is.

Ik wat ouds gekocht en wat nieuws. Het nieuwe spul kwam via Farnell goed verpakt in deze dozen:

http://www.uploadarchief.net/files/download/agilent%20-%20nieuw%20spul.jpg

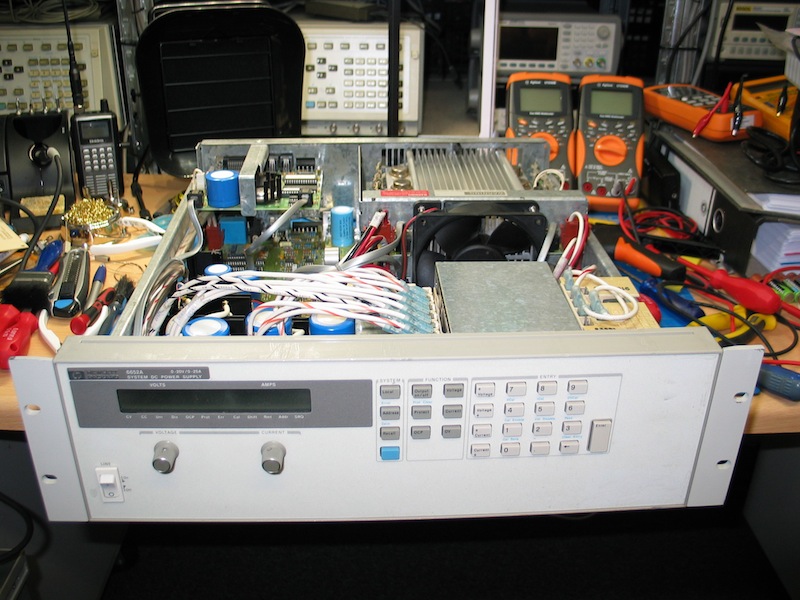

en het oude is een mooie HP6652A lineaire programmeerbare voeding 0-20V/0-25A. Leuk ding, de spanning die je ingeeft komt er met een nauwkeurigheid van een paar mV ook uit.

http://www.uploadarchief.net/files/download/hp6652a.jpg

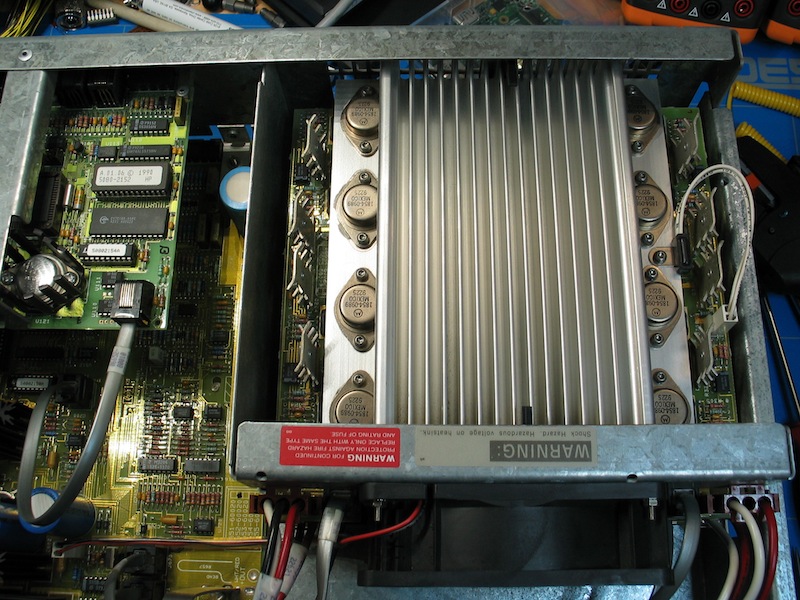

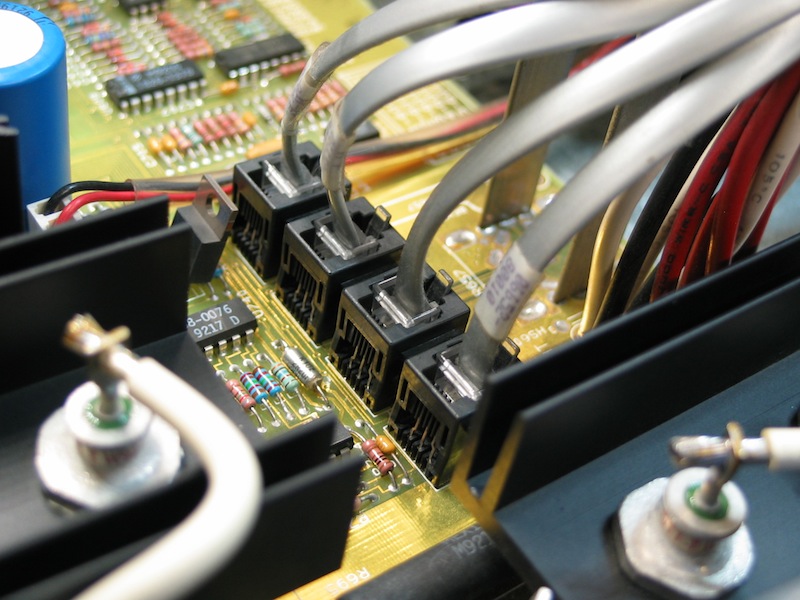

Met een paar foto's van de binnenkant:

http://www.uploadarchief.net/files/download/hp6652a-inside3.jpg

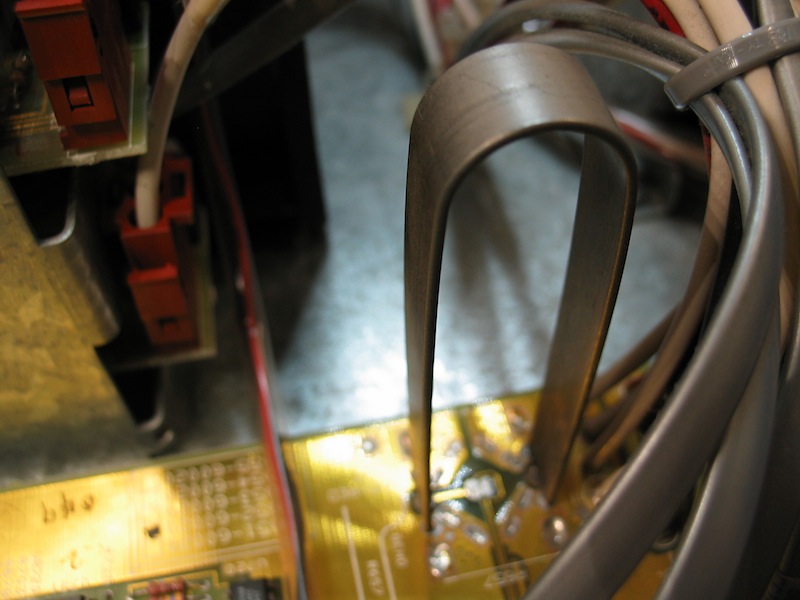

shuntje:

http://www.uploadarchief.net/files/download/hp6652a-inside12.jpg

http://www.uploadarchief.net/files/download/hp6652a-inside7.jpg

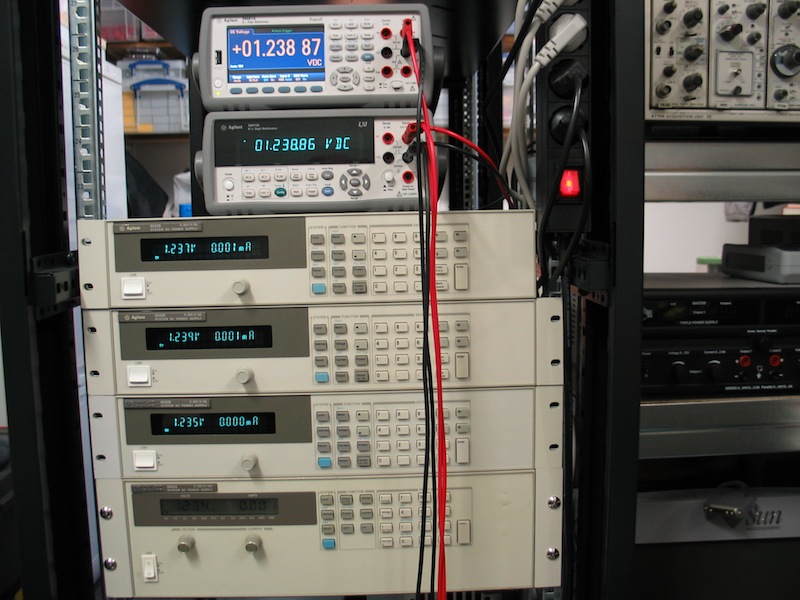

Voeding hangt nu in een 19" rek samen met z'n drie kleinere Agilent 6632B broetjes. Voedingen zijn meer kwadrant voedingen die dus ook kunnen sinken. Evident nadeel van deze setup is dat de voeding/sense aansluitingen op de achterkant zitten, dit ga ik oplossen met een 2U 19" frontplaat waar de aansluitingen van de 4 voedingen naar voren gehaald worden (dit moet dus nog).

http://www.uploadarchief.net/files/download/hp6652a-6632b%20rack.jpg

De bovenste meter, een Agilent 34461A zat in een van de twee dozen. Ik heb er twee gekocht, de onderste meter is een Agilent 34411A die ik al had. De oude en de nieuwe meters zijn het wel aardig eens.

HamRadio PA2HK // Keep Calm and Carry On.

Waar koopt men dat soort voedingen nou eigenlijk? Op Ebay ofzo? En wat is het nut van 4 programmeerbare voedingen? (niet zo negatief bedoeld als mijn zin klinkt, gewoon interesse)

Edit:
Oké, vandaar :-)

:
Ja, wat moet je met 4 programmeerbare voedingen. Goede vraag. Ik hou van goed gereedschap en van HP spullen :-) Zo heb ik wel meer spullen waarvan je denkt wat moet je ermee.

Daar hebben we allemaal wel is last van! :-p hoort waarschijnlijk bij de hobby ;-)

[Bericht gewijzigd door DutchEngineer op 12 juli 2013 15:27:35 (48%)]

Hewlett

Honourable Member

Die gebruikte meet spullen koop/krijg ik in Duitsland, soms via eBay (hangt van de prijs af) maar meestal via een oud contact van mijn pa. Zo heb ik mijn Tek 7104 ook gekregen, die moest ik dan wel even uit zuid Duitsland halen, dat heb ik dan maar gedaan. Ja, wat moet je met 4 programmeerbare voedingen. Goede vraag. Ik hou van goed gereedschap en van HP spullen :-) Zo heb ik wel meer spullen waarvan je denkt wat moet je ermee.

HamRadio PA2HK // Keep Calm and Carry On.
Tidak Ada

Golden Member

Goed, als we dan toch met geweld bezig zijn, zal ik ook maar een bescheiden bijdrage leveren:

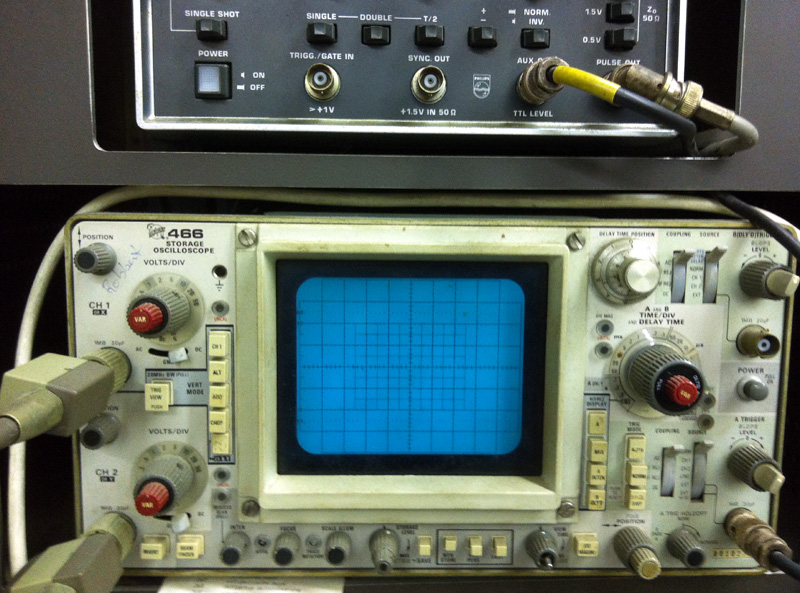

Mijn nieuwste aanwinst:

http://www.uploadarchief.net/files/download/tek%20466_img_7199_.jpg

Hier staat hij nog in de meetconsole waar hij zijn leven heeft doorgebracht.
Er mist een klein knopje van een drukschakelaar om het geheugenscherm te wissen. Misschien kom ik dat nog een tegen op een beurs. Voorlopig draai ik wel wat van PVC of zo.
Er zitten twee Tek P6121 probes bij, waarvan er één helaas het centrale contactpennetje mist. Dat moet ik dus nog versieren. of aan een nieuwe probe zien te komen.

Het betekent waarschijnlijk dat ik van mijn HP181A (inclusief reserve buizen) afscheid moet gaan nemen, als ik die niet als stoel kan gebruiken en als de 466 OK is, natuurlijk :+
Iemand die er een Williams pulser aan wil hangen (regio Zuid-West)?

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Tidak Ada,
Komt die scoop uit Heerlen? De aansluiting van de pulsgenerator erboven komt me namelijk heel bekent voor. Die heb ik daar opgehaald.

Tidak Ada

Golden Member

Ik had al een HP8012B pulsgenerator :P

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
haasje93

Golden Member

@ hewlet wat een mooie aanwinsten jaweer.
Der staat hier een emmer met kwijl naast me :)
@ tidak mooie scoop

[Bericht gewijzigd door haasje93 op 12 juli 2013 20:17:52 (11%)]

If a cluttered desk is a sign of a cluttered mind of what than is an empty desk a sign?

Zo tijd voor wat adult-pictures van een blote Tek.

http://www.pa4tim.nl/wp-content/uploads/2013/07/Tek2710_3.jpg

http://www.pa4tim.nl/wp-content/uploads/2013/07/Tek2710_2.jpg

Vandaag gearriveerd per post (met dank aan Gori). Er zit wel het nodige werk aan. Hij lijkt te werken maar de display is een zooitje. Een raster van dots en de readout is niet te ontcijferen. Even snel gekeken en eerst maar eens het voedingsboard uitbouwen want ik hou niet van wiebelende voedingsrails, vieze spikes en grote rimpels. Dat wordt tantaaltjes zoeken en elcos testen. Ik meet liever gewoon onder spanning maat je kan alleen bij de onderzijde van de psu en dan is het erg gokken waar de elcos zitten (de rimpels zijn te vinden op de test punten maar ik zoek zo normaal ook de schuldige elcos even snel op, maar dan moet ik wel kunnen zien waar ze zitten ;-) )

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
