300B's zijn de laatste jaren erg overpriced. Er zijn zat buizen die minstens even goed zijn. De naam Western Electric aleen al valt in de categorie gouden stekkerpenen :(
Bovendien kan je zo'n machientje prima gebruiken voor je chassis. Aluminium mag je best tot 1,5 mm gaan. Of was je van plan je chassis van RVS te gaan maken omdat het "beter klinkt"? ;)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Op 10 januari 2014 09:12:01 schreef Fox2:
@wassertje: op welke manier zitten die boutjes vast? Gelijmd of zo? De voorkant ziet er namelijk ontzettend strak uit dankzij het ontbreken van boutkopjes.

Deze boutjes zitten inderdaad gelijmd. Ik heb Schaeffer gevraagd wat zij hiervoor gebruiken, je raad het al dat zeggen ze niet haha.

Je kunt trouwens er ook voorkiezen om stand-offs te gebruiken.

Als je goed kijkt naar de foto's zie je dat de boutjes voor het LCD tekort zijn had eigenlijk 10mm moeten zijn maar heb 6mm gedaan. Heb er maar voor gekozen om het LCD te solderen.

@Jochem
Het is een LCD van 4D systems uLCD-43-PT, de controller die ik voor dit project ga gebruiken zal een PIC18F8722 zijn. De controller komt in de volgende behuizing te zitten:

http://www.tme.eu/en/details/cp-22-83/din-rail-mounting-enclosures/com…

Ik bouw ook zeker niet met 300B... huidig is 2E26 (€5,- p/st), hopelijk straks 807 met upgrade mogelijkheid naar EL152. WE spul... als ik dat in handen krijg, verkoop ik het. Massief goud gesandwiched met zilver klinkt ongetwijfeld het best, maar alleen met platina schroeven en titanium voetjes. Zo ga ik het dus niét doen, liever 1,5mm of 1mm aluminium. Ik buig het met het bankje van mijn opa. Zo. RVS bewerken, begin er niet over. eewgh. rotwerk.

[ /OT ]

Ik moet zeggen dat ik dat bordje van wassertje wel de ultieme afwerking vindt. Ik ondervind zelf altijd problemen met het monteren van displays, en slecht afwerking verpest voor mij het genieten van het resultaat behoorlijk. Helaas dat er zo'n prijskaartje aan hangt, maar mijn complimenten, heel fraai zo! Jammer dat het geen solide goud is, natuurlijk. foei.

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!

http://h68.guydekort.nl/images/gallery/foto/dimcntrl.jpg

Analoog 0-10 volt dimmer paneeltje. Word ingebouwd in een inbouw doos. Voor de lampen in de woonkamer

Lambiek

Special Member

Als je haar maar goed zit, GROETEN LAMBIEK.

Inderdaad!

Ik zie een gat in het midden.. Heb je een specifieke blindplaat op het oog?

Zitten de dimmers zelf in je meterkast?

If you want to succeed, double your failure rate.

Het is bedacht rondom een peha standaard blindplaat met schroef (het oude model). Gat is niet echt nodig maar wel handig voor het positioneren van de boorgaten. Met een van de 9 overige printplaatjes als mal.

Andere blindplaat modellen zullen vast ook wel werken.

Dimmers zitten idd elders, niet in de meterkast maar een andere technische ruimte.

Het is klein, wellicht te klein om echt praktisch te zijn, knopje zitten dicht op elkaar. In de toekomst word het een en ander gedigitaliseerd. Dan zal ook de bediening anders worden

Heb je er ook mooie knopjes bij gevonden zodat het een beetje een geheel vormt met de Peha plaat?

If you want to succeed, double your failure rate.

Mooi wil ik ze niet noemen.. Maar ja, ik heb passende knopjes.

Zal het resultaat binnenkort posten.

Kom er alleen net achter dat het bedoelde blindplaatje (80.477) alleen zonder frame leverbaar is, niet heel erg. Ook gewoon zelf maken. Die met de klemmetjes gaat niet werken, heb daar bij een ander project all eens aan gestoten.

[Bericht gewijzigd door Jan klaasen op 12 januari 2014 21:23:36 (54%)

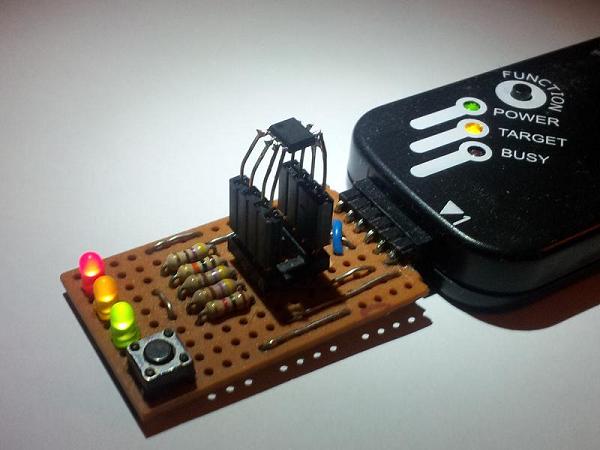

Hieronder mijn eerste SMD-project...

Je moet toch iets als je per ongeluk een stripje met het verkeerde formaat PIC's bestelt en toch wilt testen of ze het doen.

http://www.uploadarchief.net/files/download/smd_12f629.jpg

(en ja... alles werkt naar behoren!)

voor mijn collega moest ik een verdeel kastje maken voor 4 platen spelers,

Er zijn wat fouten geweest tijdens het frezen "5 freesjes gebroken" :P maar heb de cnc machine pas Dus vindt ik het zelf goed gelukt voor een beginner als ik :)

Het alluminium behuizing komt van dickbest :7 fijn spul
https://db.tt/3elBc8RR
https://db.tt/MMAKqlhM
https://db.tt/skwpfK1t
https://db.tt/jManJRAe
https://db.tt/M5UvnuEz
https://db.tt/cvxT3s9r
https://db.tt/QOEB6yzh
https://db.tt/Byaz7WbC
https://db.tt/gT3MCZ3d
https://db.tt/9jjB2vXW
https://db.tt/UVf0VZcw
https://db.tt/p1SQzj1V
https://db.tt/zBT4mkvL
https://db.tt/m2FS9tKX

Mod-edit: de volgende keer graag echte thumbnails maken

[Bericht gewijzigd door Henry S. op 21 januari 2014 00:05:17 (18%)

DIPLOMA: asistent monteur nivo 1, monteur consumenten elektronica nivo 2. CERTIFICAAT: witgoed monteur, vca, rijbewijs B/AM......en zwemdiploma A, mijn eerste gerepareerde apparaat was snaartje vervangen in onze cassette speler toen ik 9 jaar was. :)

Mooi kastje voor het doel! (Moet je hem eigenlijk nog met lak laten vollopen om mooie zwarte letters te krijgen.)

If you want to succeed, double your failure rate.

Goeie tip voor de volgende keer :)

Met welke lak kan dit ?

DIPLOMA: asistent monteur nivo 1, monteur consumenten elektronica nivo 2. CERTIFICAAT: witgoed monteur, vca, rijbewijs B/AM......en zwemdiploma A, mijn eerste gerepareerde apparaat was snaartje vervangen in onze cassette speler toen ik 9 jaar was. :)

Klopt het dat de schakelaars elkaar niet uitsluiten?

Wel erg netjes gefreesd zo, zo'n vaardigheid is heel handig. met extra afwerking ( zoals die verf inderdaad) kun je er écht heel profi uitziende dingen mee maken :9~ ( ik zit al weer te denken wat ik er mee zou kunnen... ;) )

[Bericht gewijzigd door The Engineer op 15 januari 2014 21:22:32 (13%)

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!
Tidak Ada

Golden Member

Op 15 januari 2014 21:19:14 schreef Techno Turk:
Goeie tip voor de volgende keer :)

Met welke lak kan dit ?

Wij deden dit op het lab met Wasco®. Je maakt het metaal warm, gaat met een Wasco krijtje met de gewenste kleur over de gefreesde letters tot ze vol zijn, daarna schoonmaken met een doek met terpentine.
Je kunt het dan zelfs naderhand nog verwijderen door het mateiaal weer te vewarmen ende groeven met een watje met terpentine weer scoon te maken.
Overigens lijkt mij voor letters een V-vormige frees voldoende. Onze (mechanische) letterfreesmachiene had dat ook.

Een andere methode is met meerlagig kunststof, zoals bij naamplaatjes bij de voordeur...

[Bericht gewijzigd door Tidak Ada op 15 januari 2014 21:37:44 (11%)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Bakje ziet er inderdaad erg mooi uit. Wat je allemaal wel niet kunt maken met een beetje handigheid. Beloofd veel goeds voor toekomstige behuizingen.

Wat ik me bij zo'n situaties afvraag: heeft afgeschermde draad enig nut? Ben je niet beter af met korte, rechte stukjes draad?
Instraling van buiten wordt opgevangen door de behuizing.
Onderlinge beïnvloeding zal er ongetwijfeld zijn, maar ik twijfel er aan of dit meetbaar is. Het gaat tenslotte om audio-signalen, niet om RF.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

En bij audio en input was je frees gebroken? Of komt het door de spiegeling?

"Ben nog een N00B, maar dat is al aan het veranderen ;)

Bij de audio en input had ik de x-as koppling niet goed vast, |:( Mijn freesjes zijn op het achter kant van het doosje afgebroken bij de 4 inputs.
Daar had ik de feedrate te diep ingestelt op 0.5 mm inplaats van 0.05 mm en dat is behorlijk veel voor een 1mm 3fluts end mill.

[edit:] van fouten moet je leren

Op 15 januari 2014 21:21:51 schreef The Engineer:
Klopt het dat de schakelaars elkaar niet uitsluiten?

Dit klopt idd :) Collega wou dit zo hebben.

[Bericht gewijzigd door Henry S. op 21 januari 2014 00:10:13 (15%)

DIPLOMA: asistent monteur nivo 1, monteur consumenten elektronica nivo 2. CERTIFICAAT: witgoed monteur, vca, rijbewijs B/AM......en zwemdiploma A, mijn eerste gerepareerde apparaat was snaartje vervangen in onze cassette speler toen ik 9 jaar was. :)

Op 15 januari 2014 21:19:14 schreef Techno Turk:
Goeie tip voor de volgende keer :)

Met welke lak kan dit ?

Ik denk dat je dit ook wel zou kunnen doen met nagellak. Bij ons op de waterscouting hebben we per ploeg het kampmateriaal (bekers, borden, bestek, etc) laten merken met nagellak in de kleur van hun boot. Dat is dan gewoon op de uiteinden op het oppervlak, en houd na 4 jaar nog steeds, dan moet het in gevreesde tekst e.d. zeker blijven zitten :).

Mooi geleerd op CO, om TO-220 ic's geïsoleerd op metaal te plaatsen :) | Server Debian powered!

Ik zou auto lak gebruiken, een stuk sterker als nagellak. Gewoon met het penseeltje erin smeren, en dan met een doek erover zodat het in het letters/cijfers blijft zitten. Ik vind het echt een super mooi kastje!

Lambiek

Special Member

Ik zou het kastje zwart spuiten, en de letters wit maken.
Maar goed, het kan op vele manieren. :)

Mooi kastje geworden, makkelijk hé zo'n freesbankje. :)
Wat voor type/merk freesbankje heb je?

Als je haar maar goed zit, GROETEN LAMBIEK.
Schimanski

Golden Member

Op 10 januari 2014 12:59:20 schreef Tidak Ada:
Als je aan een guillotineschaartje kan komen, bespaar je je een heleboel werk. Dat knipt echt mooi.

Ook met een handschaar kun je strak knippen. Je moet niet in één keer op maat knippen, altijd een klein randje (5mm) laten zitten en dit dan apart eraf knippen.
Een plaatschaar heeft altijd een zijde waar het plaatmateriaal recht doorgevoerd wordt. Zorg dat het werkstuk altijd aan die kant zit, het blijft dan recht. Alleen de afknipsels worden vervormd.

@The Engineer: ronde gaten voor buisvoeten e.d. maak je mooi met een trekpons.

What, me worry? // Radiozendamateur - PA2HGJ // Stuff is the junk you keep -- Junk is the stuff you throw away // Tinkeo Ergo Sum
Tidak Ada

Golden Member

Op 16 januari 2014 10:17:33 schreef Lambiek:
Ik zou het kastje zwart spuiten, en de letters wit maken.
Maar goed, het kan op vele manieren. :)
[....]

Pros zou het, net als zijn huis, geel maken >:) (Wel lekker zonning):)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Op 16 januari 2014 10:17:33 schreef Lambiek
Wat voor type/merk freesbankje heb je?

Ik heb een chinees 1,5kw 4-axis youcnc 6040Z,

https://db.tt/ngtXtesH

Mod-edit: 3MB resizen blijft 3MB, maak echte thumbnails of verklein je afbeeldingen tot <100kB.

[Bericht gewijzigd door Henry S. op 21 januari 2014 00:07:00 (21%)

DIPLOMA: asistent monteur nivo 1, monteur consumenten elektronica nivo 2. CERTIFICAAT: witgoed monteur, vca, rijbewijs B/AM......en zwemdiploma A, mijn eerste gerepareerde apparaat was snaartje vervangen in onze cassette speler toen ik 9 jaar was. :)
