Yep, buizentester én tracer. Zoals al gezegd, misschien met PC connectie voor het exporteren van de grafieken.

hij zal een aantal kortsluitingen en gloeidraad geleiding detecteren. Dit werkt al. Nu ga ik hem Gm en mu laten meten meten. En daarna dus nog een geautomatiseerde tracer-functie inbouwen. De totale functieset is on-the-fly aardig veranderd ( vooral uitgebreid) maar wie weet gaat het eind resultaat wel heel anders zijn.
op het moment waarschijnlijk 12-bits resolutie met een 4x16 LCD scherm.

Dat inbouwen was echt een hoop montage zeg. :P Al het metaal heb ik zelf op maat moeten maken. Maar het gaat de moeite waard zijn. En welke 19-jarige heeft nou een uitgebreide buizentester thuis...

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!
Tidak Ada

Golden Member

Denk ook aan belangrijke metingen als gastetst en emissietest.

Welke buisvoeten mis je?

Ik heb hier nogal wat gekke voeten liggen.... Verder natuurlijk Rosmalen en wat dacht je van verloopvoeten naar octal?

Waar heb je het schema vandaan? Is het op basis van de tester van Kent Eleectronics, of heb je meer bij Jogi's Rohrenbude gesnuffeld?

Heel mooi project, maar je gaat er last van krijgen: Ze komen allemaal aankloppen om een buisje te laten testen >:)

[Bericht gewijzigd door Tidak Ada op 25 november 2013 23:25:50 (10%)]

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Op 22 november 2013 09:08:39 schreef Sonytech:
Ik ben nog op zoek naar een IC dat icm. veertig achtendertig 16-segment VFD's een nederlandstalige woordklok vormt. Zou dat er ook kant-en-klaar zijn?

[afbeelding]

Ik hou het maar bij deze klok:
http://www.uploadarchief.net/files/download/word_clock_2563_muller_and_van_dongen_nextime_the_netherlands_1982.jpg
Er moet wel een energie staafje in van 1,5Volt 30 X 11,5 MM, net iets dikker en langer dan de 12Volt versie.
En dan loopt die wel 1 jaar.
MVG Gerard.;)

soms zoekt men te diep in het EENVOUDIGE.

Nog niet helemaal af maar wel show waardig volgens mij:P
Ik moest vorig jaar voor een individuele opdracht een spectrumanalyzer maken met een PIC32.
De FFT routine moest zelf geïmplementeerd worden.
Ik vond dit projectje laatst weer terug en vond het wel tijd voor een update.
Het 128*64 display heb ik vervangen voor een 320*240 display.
En als FFT routine heb ik die van microchip gepakt, deze is wat sneller en geeft wat betere resultaten.
De samplerate is instelbaar tot 100Khz.
Het aantal samples per FFT is ook instelbaar: 128,256,512 samples.
Bij 128 samples wordt elke frequentie 4pixels breed, bij 256 2pixels en bij 512 1pixel.
http://www.uploadarchief.net/files/download/1385492894nimg_7453.jpg
Het maken van foto's van het display is een beetje lastig, zonder flits is het display te helder om te fotograferen. En met flits zie je de ghosting, dit is zonder flits niet te zien.

De routine om het display te updaten duurt helaas vrij lang.
Bij 128 samaples ongeveer 140ms, bij 256 samples 190ms en bij 512 samples 220ms.
Dit komt vooral door de 4bits interface.
Ook heeft het display wat dooie pixels, maar wat kan je verwachten voor een QVGA display van 10 euro met onboard controller:P

[Bericht gewijzigd door Thomas93 op 26 november 2013 20:17:31 (31%)]

Filmpje is in de maak, maar het is best lastig om zoiets netjes te filmen met een telefoon....

Wellicht omdat een telefoon eigenlijk bedoeld is om mee te bellen ?! ;)

Fan van Samsung (en repareer ook TV's). :)

Nuttige Toilet rol :D

Voor een aantal projectjes had ik een batterijhouder nodig, de Huis tuin en keuken batterijhouder...

Benodigdheden:
- karton van een toiletrol;
- plakband;
- aluminiumfolie;
- elastiekjes;
- draadjes om je project op aan te sluiten.

Simpele goede oplossing:
- knip de rol in de lengte doormidden;
- wikkel de rol strak om de batterijen (2 AA batterijen passen precies) plak het met de batterijen er in stevig vast met plakband
- Plak de elastiekjes ook vast, zodat ze later aan beide uiteinden kunnen klemmen.
- Wikkel het uiteinde draad in aluminiumfolie en plak het vast. Maak er een mooi vierkantje van met aan een kant nog een connector.
- Doe dit voor beide kanten en voila. Ik heb er nu 2 AA tjes in zitten. Maar er passen er ook 3 in :D.

http://imagizer.imageshack.us/v2/150x100q90/c/833/ysmb.jpg

Sine

Moderator

Als het provisorisch moet ( en dat moet het meestal ) een paar magneetjes op de batterijen, en er een paar kroko klemmen tegenaan.

Een projectje samen ontwikkeld met KVB,

Een Arduino maar dan met een PIC18F2550 -> een ArDriezo ;). Juist nog een foutje in de silkscreen, maar dat is voor V2.0 :)

Specs:
- helemaal pincompatibel met Arduino
- 1A 5V uitgang
- 1A 3.3V uitgang
- Bootloader dus programmeerbaar via USB (in bv Pinguino IDE)
- ICSP connector

http://www.uploadarchief.net/files/download/dsc03084.jpg

http://www.uploadarchief.net/files/download/dsc03085.jpg

http://www.uploadarchief.net/files/download/dsc03086.jpg

http://www.uploadarchief.net/files/download/dsc03087.jpg

http://www.uploadarchief.net/files/download/dsc03088.jpg

Den Dries www.hulens.be

Ha, dat is grappig! een heel leuk idee dit, maar maar welk doel hadden jullie onder ogen?
Is het gewoon programmeerbaar als een normale PIC? en dan bedoel ik het software gedeelte, MPlab/PICbasic etc. (ICSP connector zegt genoeg wat hardware betreft.

Op 25 november 2013 22:23:53 schreef Tidak Ada:
Denk ook aan belangrijke metingen als gastetst en emissietest.

Welke buisvoeten mis je?

Ik heb hier nogal wat gekke voeten liggen.... Verder natuurlijk Rosmalen en wat dacht je van verloopvoeten naar octal?

Waar heb je het schema vandaan? Is het op basis van de tester van Kent Eleectronics, of heb je meer bij Jogi's Rohrenbude gesnuffeld?

Heel mooi project, maar je gaat er last van krijgen: Ze komen allemaal aankloppen om een buisje te laten testen >:)

Ja, ik heb nu al een vriend die niet kan wachten tot hij af is. maar eerst ikzelf, heb nog een hoop leuke buizen die ik graag wil testen... denk aan ECC83 van Telefunken. Kan geld opleveren voor nieuwe buizen natuurlijk ;)

Ik heb er nu B7a, B8a, B9a, Octal, Locktal, P8, UX4 en UX6 op zitten. Via CO had ik eens pinnetjes gekregen die op novalpootjes passen, waarmee dus ook compactrons/ IN12 achtige dingen via een verloopstekker op basis van een oude octal sokkel getest kunnen worden. Ik weet even niet meer van wie, maar die pootjes hebben al menig project gered! Uiteraard kan je met banaankabels en klemmetjes elke buis aansluiten.

Het is op basis van de "Sussex Homebrew Tester". Gas en Emissie komt er uiteraard ook bij.

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!

@AC/DrieC,

Ik zou toch liever voor een chipkit 3 gaan. Zit een krachtigere microcontroller in van microchip. Kan je bijvoorbeeld iets dat lijkt op arduino er op draaien en ook stickos. Je kan daar ook de nodige arduino shields op doen.

Klopt, is wel wat duurder :) Ik heb hier ook een chipkit liggen, maar kan hier mijn code (geschreven met mikroC) niet voor compileren omdat ik alleen een licentie heb voor de 10,12,16 en 18F reeks ;) Daarom deze versie !

Den Dries www.hulens.be

Leuk projectje!

Op 28 november 2013 21:44:04 schreef AC/DrieC:
Klopt, is wel wat duurder :) Ik heb hier ook een chipkit liggen, maar kan hier mijn code (geschreven met mikroC) niet voor compileren omdat ik alleen een licentie heb voor de 10,12,16 en 18F reeks ;) Daarom deze versie !

De C32 compiler van microchip is gratis.
Heb ik ook in mijn projectje (hierboven) gebruikt in combinatie met een chipkit Uno.

Mooi gemaakt, volgensmij heb ik ook al eens iets gelijks commercieel gezien. Ik vind het zelf echt ideaal, bootloader erin en gewoon via usb programmeren met C18. Zelf gebruik ik een UBW, daar zit een 2553 op.

Every machine is a smoke machine if you operate it wrong enough
Shiptronic

Overleden

Wie de vraag stelt, zal met het antwoord moeten leren leven.
JulietMikeBravo

aka Vagevuur

Op 22 november 2013 09:08:39 schreef Sonytech:
Ik ben nog op zoek naar een IC dat icm. veertig achtendertig 16-segment VFD's een nederlandstalige woordklok vormt. Zou dat er ook kant-en-klaar zijn?

[afbeelding]

http://groups.yahoo.com/neo/groups/smartsockets/info

Deze meneer verkoopt printjes waar elk 4 IV-17's op kunnen, en welke je ook aan elkaar kunt koppelen. Aansturing geschiedt via een serieel signaal wat door een PIC of AVR gegenereerd kan worden.

@Shiptronic: Dat moet ik eens bekijken. Waarschijnlijk moet de bootloader dan worden aangepast en misschien nog wat config files in Amicus om de juiste PIC te proggen (hier 18F2550).

Den Dries www.hulens.be

Hoe ga jij een 18F2550 met Amicus programmeren?

Just find out what you like and let it kill you

Afgelopen weken druk bezig geweest om deze LED-Kerstboom te maken.
139 LED's, 334 gaatjes van 1mm. 26x13cm / 7x13cm 5mm dik plexiglas.
Bijna helemaal gemaakt met spullen ( o.a. LED's ) uit Deurne. Alle rode LED's knipperen

Totaalstroomverbruik: 380 mA bij 12V

http://www.uploadarchief.net/files/download/img_20131130_153941.jpg
http://www.uploadarchief.net/files/download/img_20131130_153539.jpg
http://www.uploadarchief.net/files/download/img_20131130_153513.jpg

gezocht: nieuw potje " magische rook "

n'Hele leuke constructie van de "3D pcb". Prikkelt m'n creativiteit!!!

Op 29 november 2013 22:20:27 schreef hadv:
Hoe ga jij een 18F2550 met Amicus programmeren?

Ik ga dat niet doen :) Ik gebruik mikroC of pinguino, ik weet niet of het ook ooit zou lukken om het met Amicus te doen.

Den Dries www.hulens.be

gaaf, alle gaatjes met de hand geboord? Of heb je het met een freesmachine gedaan?

Alle gaatjes met een dremel geboord uit de losse pols, 3 "printplaat"boortjes gebruikt voor alle gaatjes (Afkomstig uit Deurne)

gezocht: nieuw potje " magische rook "

Een project van ons groepje voor school.

Het is een geautomatiseerde anemostaat(dat witte ding). De server, links met het blauwe ethernetshield, meet de temperatuur, de luchtvochtigheid en het CO2 gehalte in de lucht. De CO2 waarde wordt met een PI regeling omgezet naar een hoek voor de servomotor om de schijf open te draaien. De sensorwaarden worden via ethernet naar een database op een pc gestuurd. Deze database is ook door de andere anemostaten te benaderen. Ook worden de waarden elke 2 seconden doorgestuurd naar de afstandsbediening, rechts op de foto.
https://lh6.googleusercontent.com/-ZbYW7qF2osE/UojVqavuOvI/AAAAAAAAIY4/E4Q_AuhgiUo/w751-h563-no/IMG_20131111_131326.jpg

De server is opgebouwd rond een ATmega328. Links op de PCB zit de voeding, het 8-pins ic is een DS1307 RTC en in het midden zit natuurlijk de ATmega328. De sensoren die eraan hangen zijn de SHT71 voor de luchtvochtigheid en temperatuur en de CDM4161A voor het gehalte aan CO2. De haakse header bovenaan is voor de comminucatie met de afstandsbediening via een RX/TX verbinding. De bluetooth modulen die we hadden, waren helaas niet geschikt om als master te werken, anders hadden we de communicatie draadloos gemaakt. Natuurlijk was ik degene die niet doorhad dat de comminucatie met het ethernetshield via de ISCP connector liep en daarom hebben we nog een PCB ertussen gemaakt om de pinnen D10-D13 door te lussen naar de ISCP header. De ATmega bevat ook alle parameters en setpoints in zijn EEPROM.
https://lh5.googleusercontent.com/-CiqkIsDBJSM/Un_9VFlVH9I/AAAAAAAAIYg/S6HP3f1O9aE/w751-h563-no/IMG_20131110_221557.jpghttps://lh4.googleusercontent.com/-WAtpQuXiwkQ/Un_9VNJywGI/AAAAAAAAIcA/p7bf25H6Pyo/w751-h563-no/IMG_20131110_221458.jpg

De afstandsbediening is ook opgebouwd rond een ATmega328. We hebben een los PCB'tje gemaakt met de knoppen, zodat die even hoog liggen als het LCD display. Rechts op de PCB zit de voeding, het IC daar links van is een PCF8574 I2C expander die het LCD aanstuurt in 4-bits mode en het grote IC is natuurlijk de ATmega zelf. Het kleine PCB'je dat er rechts op gestoken zit, is de one button on/off maar dan opgebouwd met een BS170 en een IRF9530. De afstandsbediening kan dus uitgeschakeld worden, terwijl de server de anemostaat aan blijft sturen. Zodra de afstandsbediening aan gaat. Roept die alle waarden en parameters op vanuit de server. Als dat gelukt is, gaat de controller verder aan en wordt het home scherm weergegeven zoals hieronder te zien is. Hierop staan de tijd, de datum, de temperatuur van de afstandbediening(die bevat nog een LM35) de connectie status met de database en de voedingsspanning in procenten(de controller is bedacht om op een accu te werken).
https://lh4.googleusercontent.com/-AQv-9_e993k/Un_9VJxYRTI/AAAAAAAAIYo/-3zPCTZN5II/w751-h563-no/IMG_20131110_221307.jpghttps://lh4.googleusercontent.com/-klrI7TPdUiA/UoD1Us5zE2I/AAAAAAAAIPs/3AL2D2Pdd2U/w751-h563-no/IMG_20131111_161833.jpg
https://lh3.googleusercontent.com/-fkG4-rPepu8/Un_9VGXpz8I/AAAAAAAAIOY/xqrI8Pe7Oj4/w751-h563-no/IMG_20131110_221043.jpg
De controller bevat een uitgebreid menu met alle waarden en instel menu's door middel van geneste statemachines en zit als volgt in elkaar:

  • Home
  • Luchtvochtigheid
    • Setpoint
    • Maximum waarde
  • Temperatuur
  • CO2 waarde
    • Setpoint
    • Maximum waarde
  • Afzuig percentage
    • Minimum hoek
    • Maximum hoek
  • Ventilator percentage
    • ON/Off
  • Extra menu
    • Interval tussen twee metingen
    • Prioriteit
    • Inhoud van de ruimte
    • Snelheid om af te zuigen

Om tussen de hoofdpunten te wisselen, kun je op de Up en Down knoppen drukken. Met enter ga je het achterliggende menu in en met up en down kun je de waarde verhogen en met enter de waarde bevestigen en versturen. De controller kent ook een auto modus, en gaat elke 10 seconden dat er geen knop is ingedrukt naar het volgende hoofdpunt. Als de controller meer dan 2 minuten niet is bedient, gaat eerst het backlight uit en na nog 2 minuten gaat de controller helemaal uit. Met de one button on/off is het backlight ook aan en uit te zetten.

De datebase die op de PC draait, is een Acces database die aangestuurd wordt met SQl commando's. De SQL commando's worden vanuit de arduino verstuurd en ontvangen door een programma op de pc die de commando's doorgeeft aan de database. De commando's kunnen variëren tussen het updaten van de sensorwaarden, de parameters ophalen en de parameters wegschrijven.
https://lh3.googleusercontent.com/-9tk-1kwZ-J0/Un_9VIU9iTI/AAAAAAAAIOY/bdipVQxxM-k/w751-h563-no/IMG_20131110_221835.jpg

De anemostaat is zogezegd omgebouwd en uitgerust met een servo motor. Er zijn 2 schrijven met gaten erin die over elkaar heen kunnen vallen. Als de gaten recht tegenover elkaar zitten, is de afzuiging maximaal en als de gaten 25° verschoven zijn, zijn de gaten dicht en is er weinig afzuiging(er is altijd ene klein beetje afzuiging).https://lh6.googleusercontent.com/-hhdP_Br6ssc/Uppsmw4RE0I/AAAAAAAAIcI/0TJTTezo4sg/w1001-h563-no/Render+1.JPG

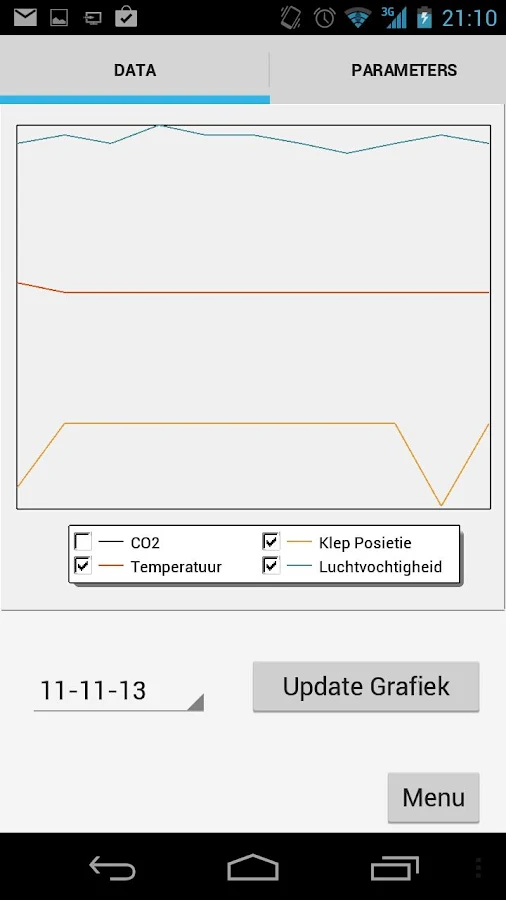

Als laatste hebben we ook een Android app geschreven. Deze app kan de sensor data ontvangen en in een grafiek plaatsen(er kan ook data uit de geschiedenis gehaald worden). Ook kunnen de parameters opgeroepen worden en aangepast worden. Deze app staat ook in de Play Store:)
https://lh5.ggpht.com/AcZcrV8Ymc_UTz7Uov7yWEHi5a4ok6_n_IQsykurbobZDHOxam_p2smTEnUCawTChA=h900-rwhttps://lh6.ggpht.com/MBg0oqMT6nc4ZU_SN1JYFYt9Hd2TWyFkzfrafyS9Qjx2XLEn-n24Szkf9Gu4_ccjsffW=h900-rw

Volgens mij ben ik nu zelfs nog features vergeten;)

De PCB's zijn ontworpen in EAGLE(dubbelzijdig) en gemaakt op school(we hebben alleen geen goede beschermlak en de PCB's zijn ondertussen al aan het oxideren:(), de anemostaat is ontworpen in SOlidWorks en geprint met een 3D printer en de database en android app zijn in Delphi geschreven.
