Show your projects! Part 28

Dit topic is gesloten


Mod-edit: Waarschuwing wegens het schaamteloos kapen van dit topic met een schoolvraag, alle replies hierop zijn verwijderd.

[Bericht gewijzigd door Henry S. op 9 december 2013 20:36:16 (87%)]

PE2BAS

Beste CO's

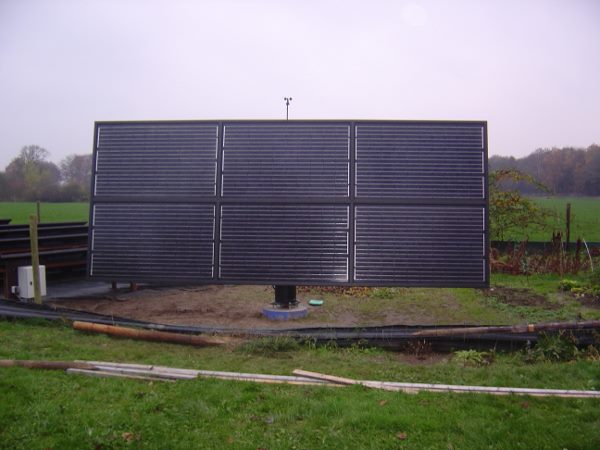

Na maanden werken aan onze eerste solar tracking system hebben we het operationeel.
Hij kan in twee richtingen draaien Azimuth / Elevation.
De eerste storm heeft hij netjes doorstaan.

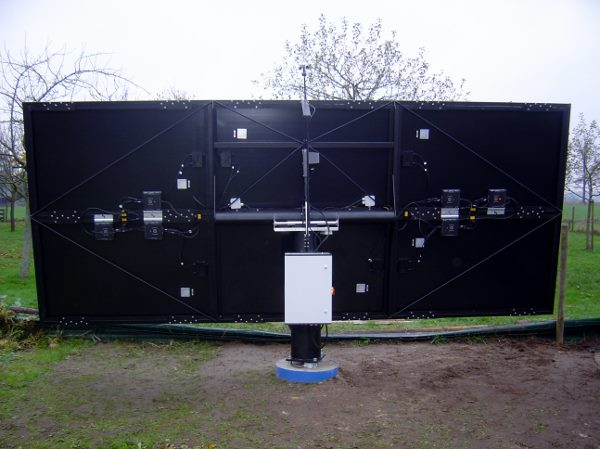

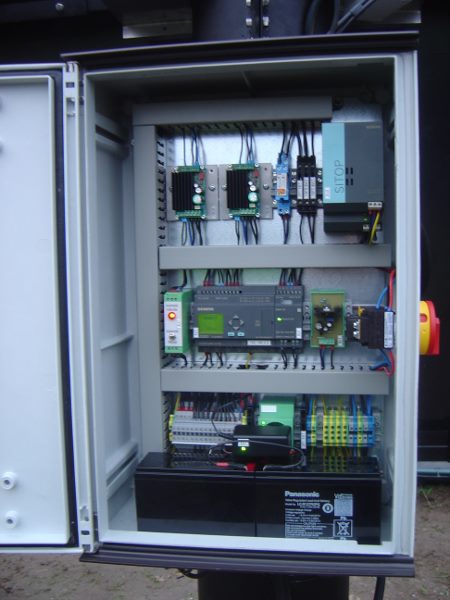

Hierbij een aantal foto's

http://www.uploadarchief.net/files/download/dsc07881%20(600x450).jpg

http://www.uploadarchief.net/files/download/dsc07883%20(600x449).jpg

http://www.uploadarchief.net/files/download/dsc07887%20(450x600).jpg

Shiptronic

Golden Member

Hoeveel vermogen vraag dat om standby te zijn??

Wie de vraag stelt, zal met het antwoord moeten leren leven.

De constructie ziet er alvast indrukwekkend uit!

If you want to succeed, double your failure rate.

Hallo Jochem en Shiptronic,

Het vermogen is in standby ongeveer 4Watt.

Breadbord time ..
Een Numitron Klokje, leest uur in van een DS1307, en plaatst ze via een 74HC595 (shift register) op het display. Electronica winkel had maar één 74HC595, dus maar 1 buisje waar de cijfers van het uur sequentieel op worden getoond. Ik dacht eerst dat het niet ging lukken, daar de datasheet v/d 74HC595 zegt dat er maximaal 40mA per pin kan sourcen (wat OK is, 1 gloeidraadje is nog 25mA/5V)) maar via de GND of Vcc pin maar 70mA getrokken kan worden. Ik zit daar dus férm over (max. 8 * 25 mA = 200mA).. maar het werkt al een paar uurtjes dus no problem :) volgende stap wordt een printje etsen hiervoor, en natuurlijk 4 buizen gebruiken.
Komen nog 4 RGB leds's onder de lampen ook.
http://i44.tinypic.com/scv2c6.jpg

't schaap is de preut af, meestal vooralleer het spel hespe is! (of in het AN: Meestal zal het eerst mislukken voor alleer het lukt..)
Sine

Moderator

Schaap, als je toch nog ic's moet bestellen. Er bestaat een 595 met fet of transistor uitgangen. Dan zit je niet zo kritisch met je shiftreg.

Anders eventueel een transistor array gebruiken als de ULN2803. Ik heb nog een behoorlijke zwik 74HC595 liggen. Als je interesse hebt mag je een mailtje sturen.

mijn beurt

ik heb een koptelefoon versterker gemaakt

hij werkt zeer goed

op 2 dingen na
1. het ledje is doorgebrand (ik vergat de weerstand)
2. ik moet een varkenssnuitje erin zetten om de laatste fluit uit de voeding te halen

deze fluit hoor je alleen als het stil is

hier is alle data
http://diyaudioprojects.com/Solid/12AU7-IRF510-LM317-Headamp/

http://imagizer.imageshack.us/v2/800x600q90/19/gnys.jpg
http://imagizer.imageshack.us/v2/800x600q90/22/5zd9.jpg
http://imagizer.imageshack.us/v2/800x600q90/20/k8wp.jpg

Op 8 december 2013 00:21:53 schreef MonsterVisje:
Anders eventueel een transistor array gebruiken als de ULN2803. Ik heb nog een behoorlijke zwik 74HC595 liggen. Als je interesse hebt mag je een mailtje sturen.

Nee bedankt wel, maar deze 74HC595 is perfect voor deze applicatie.. slechts 4 draadjes naar de uC voor 4 lampen uiteindelijk, high impedance outputs - is handig, want anders had ik oplichtende filamenten als mijn common weg was (door de PWM) en stroom liep van een high naar een low, draadjes staan in serie met elkaar ook -, en output enable (waar ik een PWM signaal opsteek voor de intensiteit).

@ Sine je bedoelt de TPIC6595 wss? Thx, ga ik gebruiken. Ga wel alles in m'n code moeten inverteren daar 'm enkel kan sinken en niet sourcen (open drain uitgangen)

't schaap is de preut af, meestal vooralleer het spel hespe is! (of in het AN: Meestal zal het eerst mislukken voor alleer het lukt..)

Omdat het topic dat ik had aangemaakt voor dit ontwerp al meer dan 90 dagen oud is hier het eindelijke eindresultaat maar tonen,

Het is een VU/SA-meter met IN-9 buisjes. Met dank aan het ontwerp dat Aart gemaakt heeft.

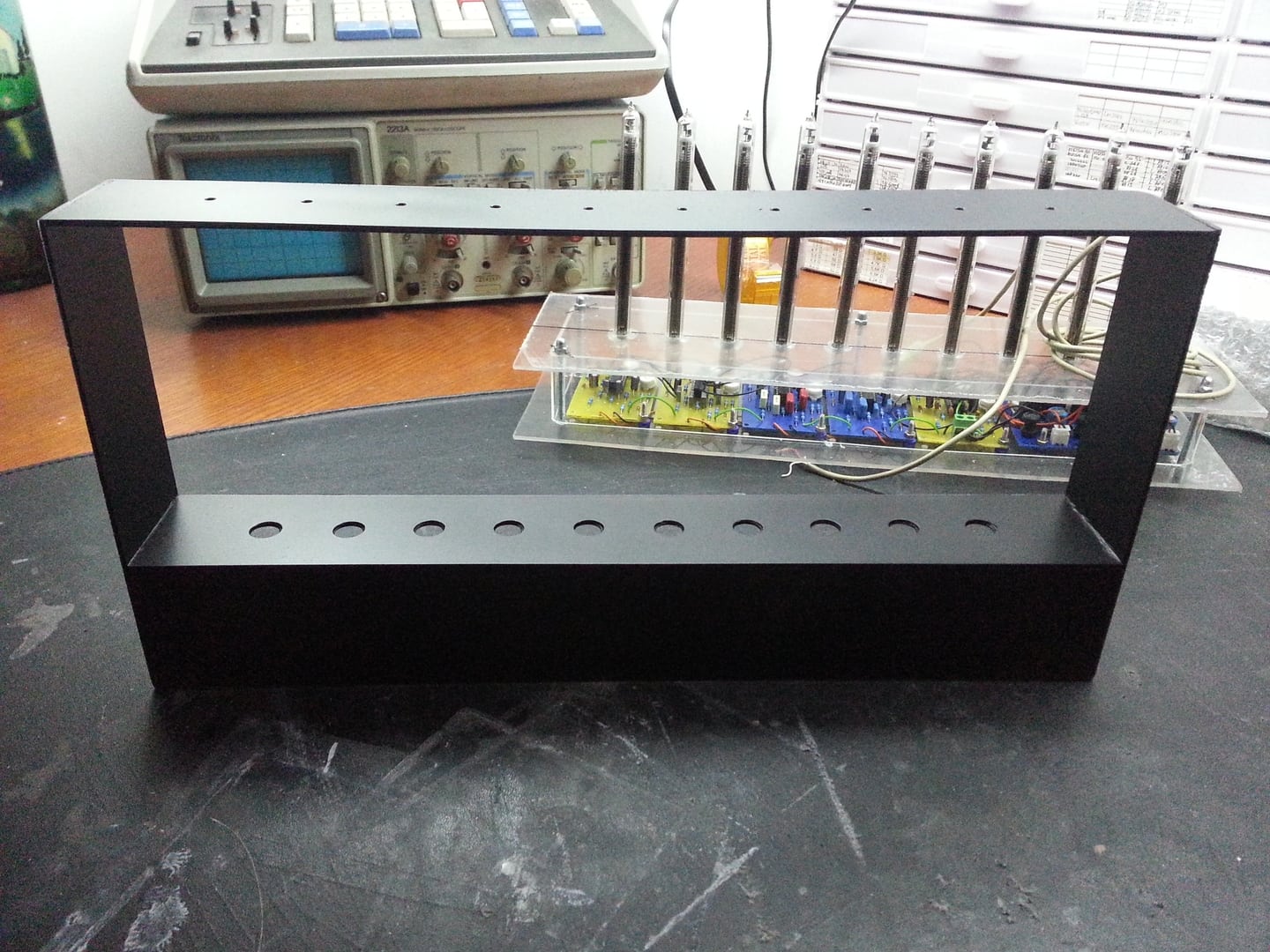

Op de achtergrond is een behuizing te zien waar hij eerst in zat. Ik was er eigenlijk al niet tevreden over toen ik hem maakte, vandaar dat ik hem geloof ik ook nooit heb laten zien. De buizen stond zo scheef als de toren van pisa en het geheel was heel instabiel. (al is dat op de foto niet zo te zien) Ik heb er daarom voor gekozen om de buizen toch aan de bovenkant vast te maken. Maar wou niet dat het een kolossaal geheel werd dus de achterkant heb ik daarom open gelaten.

http://www.mijnalbum.nl/Foto650-ADXDHJLX.jpg

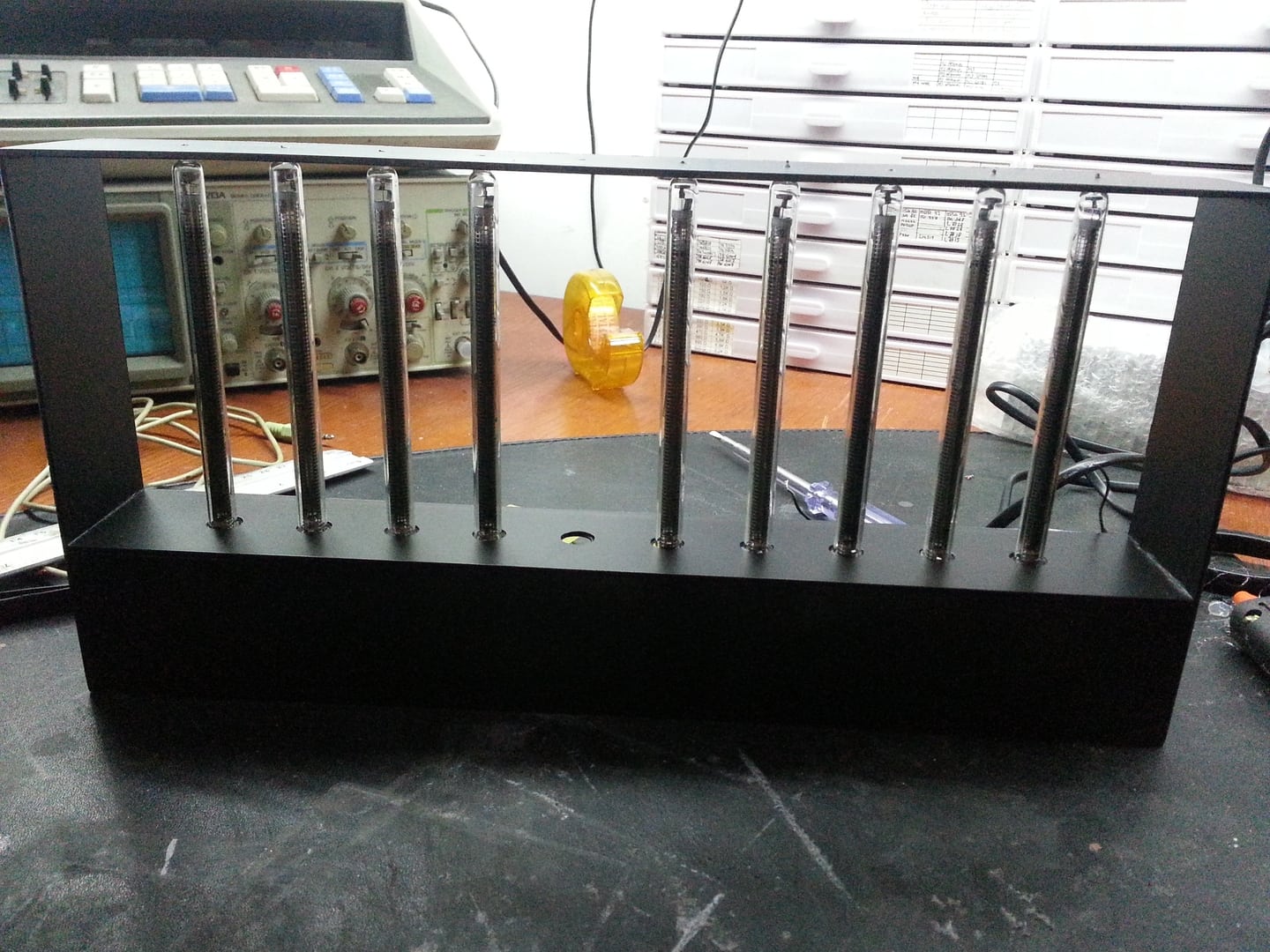

Helaas is bij het verwijderen van de buizen uit de oude behuizing één buis gesneuveld.

http://www.mijnalbum.nl/Foto650-7I8HFBKY.jpg

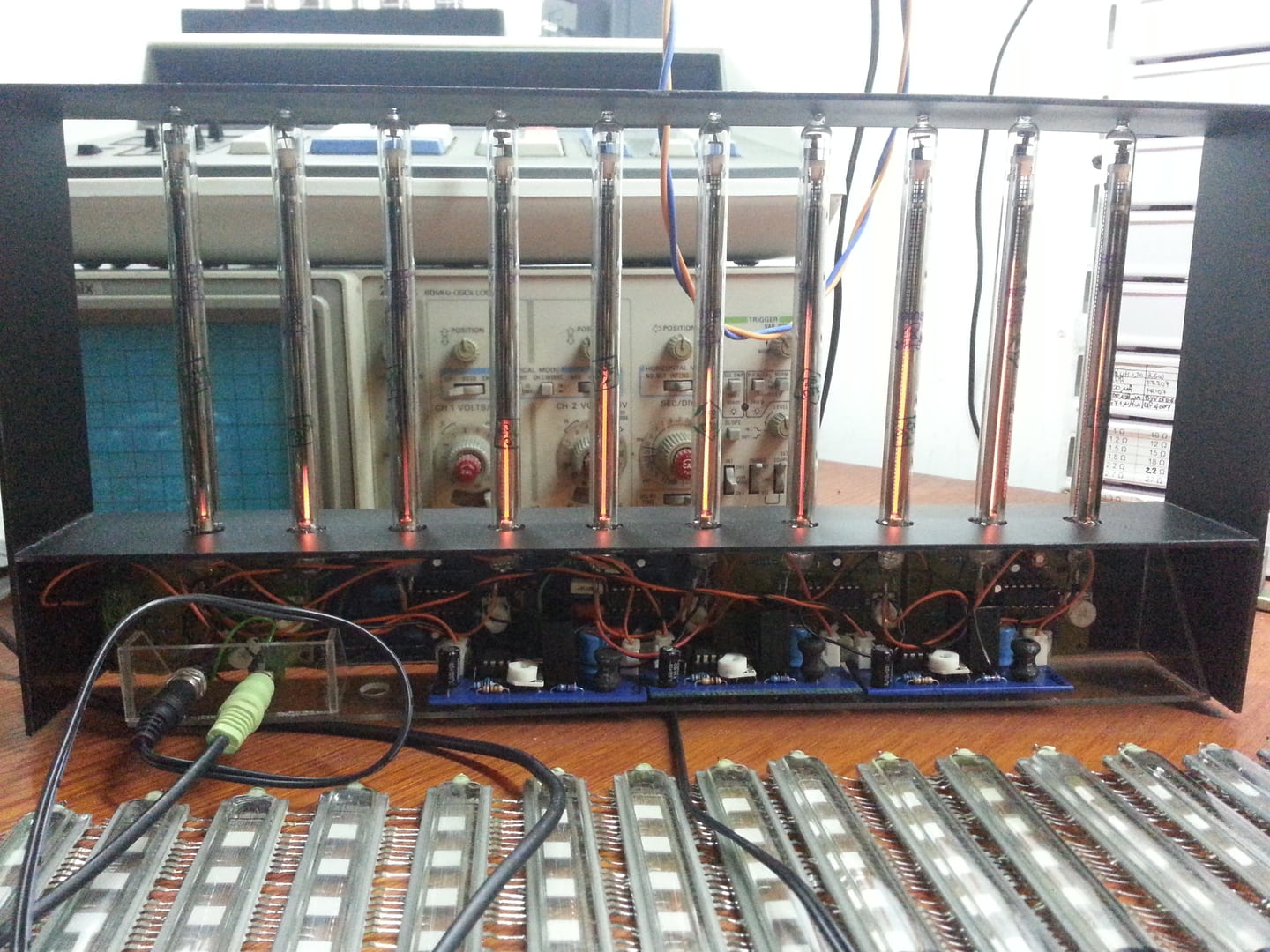

De achterkant waar de aansturing te zien is. Voor de mensen die hier meer interesse in hebben, neem even een kijkje in dit topic waar Aart een schema heeft gemaakt. http://www.circuitsonline.net/forum/view/114150

http://www.mijnalbum.nl/Foto650-BNOBGRFF.jpg

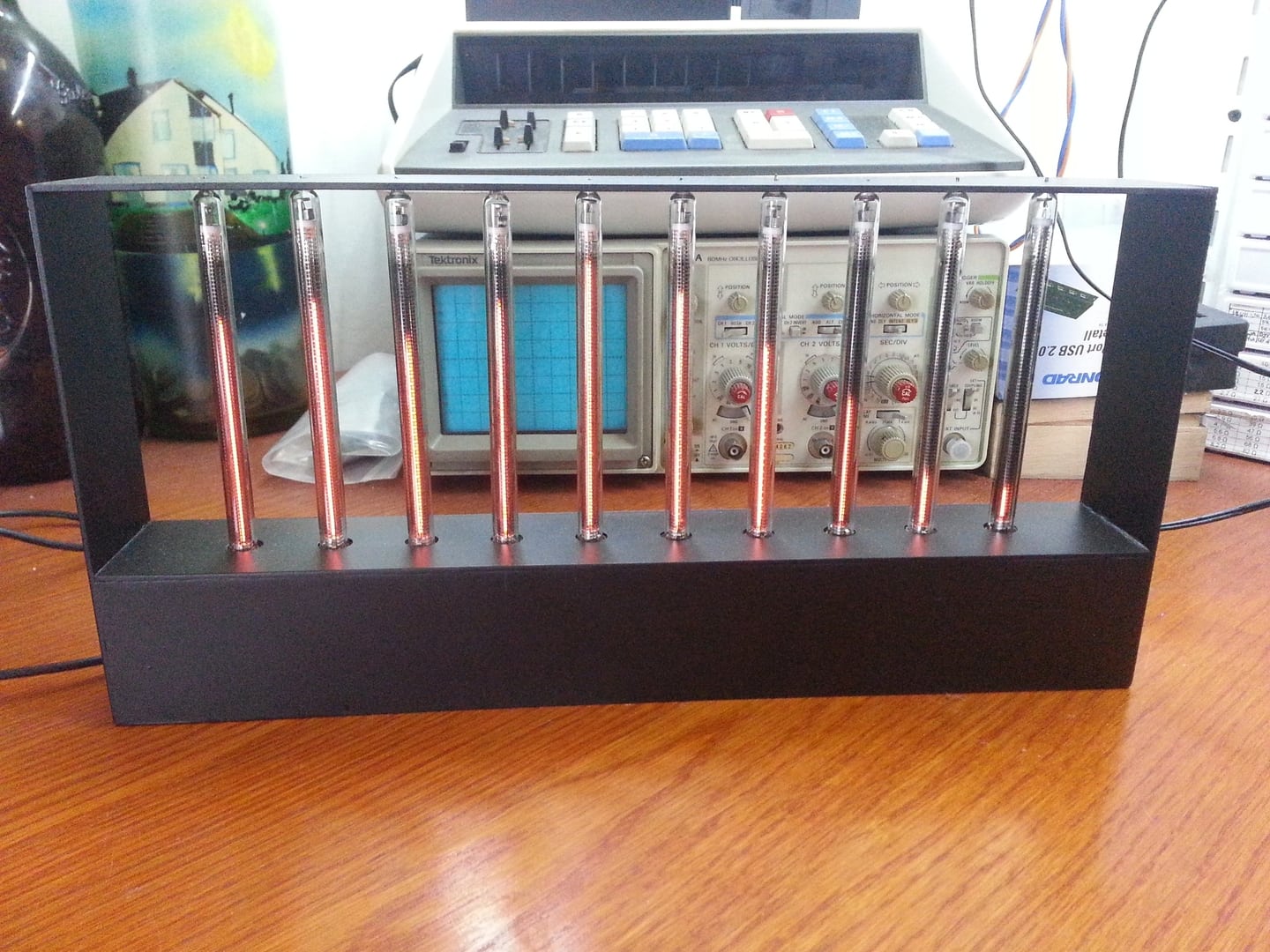

En het werkende eindresultaat. Wat dat betreft zie je direct hoe belangrijk een mooie behuizing is voor je projectjes. Hoe leuk het idee en de elektronica ook is. Met zo'n lelijk eendje als dat ik er eerst omheen had blijft het een lelijk ding. Doet me denken aan een spreekwoord dat me moeder wel eens zei. iets met een aap en een gouden ring (google, Al draagt een aap een gouden ring, het is en blijft een lelijk ding.)

http://www.mijnalbum.nl/Foto650-ZTUBXFS4.jpg

Dat is een ontzettend mooi ding, MonsterBuisjeVisje!

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
Sonytech

Overleden

Da's heel erg mooi geworden!

Er is sinds 20 juli wel het één en ander gebeurd zie ik...

"Verbaas u niet, verwonder u slechts."

wow, super!

Jij zit ook niet stil he, dit is al je zoveelste indrukwekkende buisindicator project :P

Een plastic kastje? En wat ligt er daar op de grond voor je project? lijkt mij een russisch VFD bar/dot ding, zoiets als IV26 maar dan ICLx-x/x..???

[Bericht gewijzigd door The Engineer op 8 december 2013 15:55:50 (34%)]

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!
Tidak Ada

Golden Member

Ik denk dat het deze is op ebay: # 260941781833 (ILT1-5 L VFD DISPLAY)

[Bericht gewijzigd door Tidak Ada op 8 december 2013 16:33:58 (45%)]

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Misschien moet ik me naam maar aanpassen ;) 20 juli is inderdaad een tijd geleden vandaar dat ik het topic maar niet zinloos omhoog heb gekickt.

Ik ben zelf ook erg blij met dit ontwerp. Het is inderdaad plastic heb een losse plexiglas plaat gekocht en dat in stukken gesneden en verlijmd met aceton. daarna een matzwarte verflaag gegeven uit een spuitbus.

Stilzitten doe ik inderdaad niet :D De buizen die daarvoor liggen zijn inderdaad ILT1-5 L VFD displays. 50 stuks. Ik heb binnen mijn omgeving behoorlijk wat interesse opgewekt voor de grote VFD klok die ik eerder heb laten zien, dat er meer mensen zijn die hem willen hebben. Toen kwam ik dit buisje tegen en dit past gewoon perfect bij de klok. En omdat ik het als ''kit'' wil aanbieden wil ik het wel netjes doen.

Foto's zijn niet op dezelfde dag gemaakt en deze buisjes had ik toen net binnen gekregen en had alles even ontdaan van de plakbrandresten die de verkoper gebruikt heeft om het te versturen.

Shiptronic

Golden Member

Met zo'n toevoeging mag je in mijn ogen een post altijd updaten , graag zelfs !

Is het nu een VU-meter of grafisch equalizer ?

Wie de vraag stelt, zal met het antwoord moeten leren leven.

Op 8 december 2013 14:23:30 schreef MonsterVisje:Het is een VU/SA-meter met IN-9 buisjes. Met dank aan het ontwerp dat Aart gemaakt heeft.

Impressive!

Volgend project: iets met domotica en nodeMCU...
Henry S.

Moderator

Op 8 december 2013 14:23:30 schreef MonsterVisje:
Omdat het topic dat ik had aangemaakt voor dit ontwerp al meer dan 90 dagen oud is hier het eindelijke eindresultaat maar tonen,

Je eigen topic mag je altijd weer gebruiken, verder is het een nuttige toevoeging.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Sterker nog, zo'n mooi resultaat rechtvaardigt dan wat mij betreft nog een dubbelpost erbovenop in SYP :)

Is er ook een filmpje van?

If you want to succeed, double your failure rate.

Is het nu een VU-meter of grafisch equalizer ?

Ik weet nog steeds niet hoe je het precies noemt. Audio spectrum analyzer?

Erg leuk om alle positieve reacties te lezen. En deze keer geen schroefjes gebruikt dus niemand die kan zeuren over inbus/schroefkop/moertjes etc :)

Ik zal zo meteen even een filmpje maken. Eerst de bende even opruimen 't is één grote klerezooi. (en een bakje koffie)

Koffie om 22:23 uur, prima tijd.

Ik denk dat audio spectrum analyzer een betere benaming is dan graphic equalizer zoals het soms wordt genoemd. De laatste is mijns inziens namelijk meerbands filter, met schuifpotmeters overeenkomstig de grafische voorstelling van het spectrum.

Oh, en je hebt mail.

If you want to succeed, double your failure rate.
haasje93

Golden Member

Ziet er echt heel mooi uit monstervisje.
Hoeveel buizen projecten heb je nu al?

If a cluttered desk is a sign of a cluttered mind of what than is an empty desk a sign?

Bakje koffie smaakte prima! Je hebt mailtje terug.

Hier zijn 2 filmpjes, Youtube is beetje traag met uploaden.

http://youtu.be/iwINLE9tYRE
http://youtu.be/pTWpXt6Xmtk

Hoeveel buizenprojecten poeh, 15 werkende een ieder geval.

Binnenkort komt er een IN-18 klok. Bestellingen zijn gedaan. Overigens is hij niet voor mij, ik maak hem voor iemand anders. Deze buisjes zijn mij iets te duur.

Edit: 2e link is nog aan het uploaden duurt een uurtje volgens youtube en is nog niet direct te bekijken.

[Bericht gewijzigd door MonsterVisje op 9 december 2013 23:59:35 (17%)]

Gaaf ding met die lange smalle buisjes. Zo iets moet je eigenlijk in een buizenversterker bouwen. De eindbuizen links en rechts en dan twee van deze units er tussen.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Dit topic is gesloten
