Op 26 december 2014 14:13:59 schreef Tidak Ada:
Ook geen idee over het beroep van de overledene?

Nee ook geen idee van het beroep,
maar ik zal van de week wel eens naar een schoenmaker gaan kijken of hij misschien iets weet.

duck-tape does miracles...so do I

Ga dan niet naar een hakkenbar, want die weten hoegenaamd niets van het vak :(

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - RIP
RAAF12

Golden Member

Schoenmaker, blijf bij je leest! Dat is een toepasselijk gezegde!

Grensovergang Spanje-Algarve (9-6-2024) https://www.youtube.com/watch?v=sserlsJy0wI&t=210s
Hugo Welther

Moderator

Op 26 december 2014 17:41:25 schreef Peter R.:
[...]

Nee ook geen idee van het beroep,
maar ik zal van de week wel eens naar een schoenmaker gaan kijken of hij misschien iets weet.

Probeer het hier eens http://www.depeelstreek.nl/

Het enige dat tussen jou en je doel staat is alles wat jij jezelf verteld dat je het niet kan.

Vreemd en de TDA1035 hier heeft veel meer pootjes
http://html.alldatasheet.com/html-pdf/82564/ETC/TDA1035/46/1/TDA1035.h…

Nu ga ikzelf ook de fout in, in mijn vorige post had ik het over een TDA1035, het moet zoals ik eerder postte een TDA1036 zijn.

Excuus.

Automotive engineer - www.easy-tech.nl
RAAF12

Golden Member

Datasheet on request http://search.abcelectronics.co.uk/?bx3_part=tda1036&bx3_keyword=
fabrikant Semitech Inc
chinese website http://www.iccpp.com.cn/ic/TDA1036.shtml
no luck...

[Bericht gewijzigd door RAAF12 op zondag 28 december 2014 21:35:21 (14%)

Grensovergang Spanje-Algarve (9-6-2024) https://www.youtube.com/watch?v=sserlsJy0wI&t=210s
pa3gws

Golden Member

Hallo allemaal.
Ik heb uit een schakelend voedinkje een diode gehaald met als opschrift T2D68
Hij lijkt op een 1n4007 maar is iets dikker en korter.
En hij meet als een draadbrug. :-)
Iemand enig idee wat voor een diode het is?
En waar hij eventueel voor te vervangen is.
Schema van de voeding kan ik helaas niet vinden.

Ik ben gestopt met roken nu mijn schakelingen nog.
Henry S.

Moderator

Zou een 68V TVS kunen kloppen?
Shindengen heeft een serie ST02D-xx 'Trankillers', alleen kan ik eentje met deze spanning niet terugvinden: http://www.datasheetcatalog.com/catalog/p1126560.shtml

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Hier in me 27mhz transciever een IC / Chip met de volgende opdruk:

CKWYAB
9355 1CGO

Iemand enig idee ?
Het IC is een SMD uitvoering en heeft minstens 50 aansluitingen.

pa3gws

Golden Member

Ik denk het haast niet hij zit aan pin 5 van een MIP2F2.
datasheet http://www.datasheet4u.com/datasheet-pdf/Panasonic/MIP2F20MS/pdf.php?i…
Nu moet ik wel toegeven dat schakelende voedingen en ik geen vrienden zijn. ;-)

Ik ben gestopt met roken nu mijn schakelingen nog.
Henry S.

Moderator

Op 30 december 2014 20:57:54 schreef HF-Piet:
Hier in me 27mhz transciever een IC / Chip met de volgende opdruk:

CKWYAB
9355 1CGO

CKWYAB
9355

is een in meerdere 27MHz TRX's gebruikte microcontroller van Motorola.

Op 30 december 2014 21:03:48 schreef pa3gws:
Ik denk het haast niet hij zit aan pin 5 van een MIP2F2.

Dat is idd niet logisch, kan je een stukje van het schema uittekenen?

En een foto van het onderdeel helpt soms ook, vooral bij Japans grut.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Op 30 december 2014 21:14:46 schreef Henry S.:
[...]
CKWYAB
9355

is een in meerdere 27MHz TRX's gebruikte microcontroller van Motorola.
[...]
Dat is idd niet logisch, kan je een stukje van het schema uittekenen?

En een foto van het onderdeel helpt soms ook, vooral bij Japans grut.

Gevonden !

http://pdf.datasheetcatalog.com/datasheet/sanyo/LC72322.pdf

Vergelijkbaar met dit IC !

pa3gws

Golden Member

Dit is het mormel.
Er zit overigens een streepje onder de 8.
Dus T2D 68
Nog geen tijd gehad voor een stukje schema.

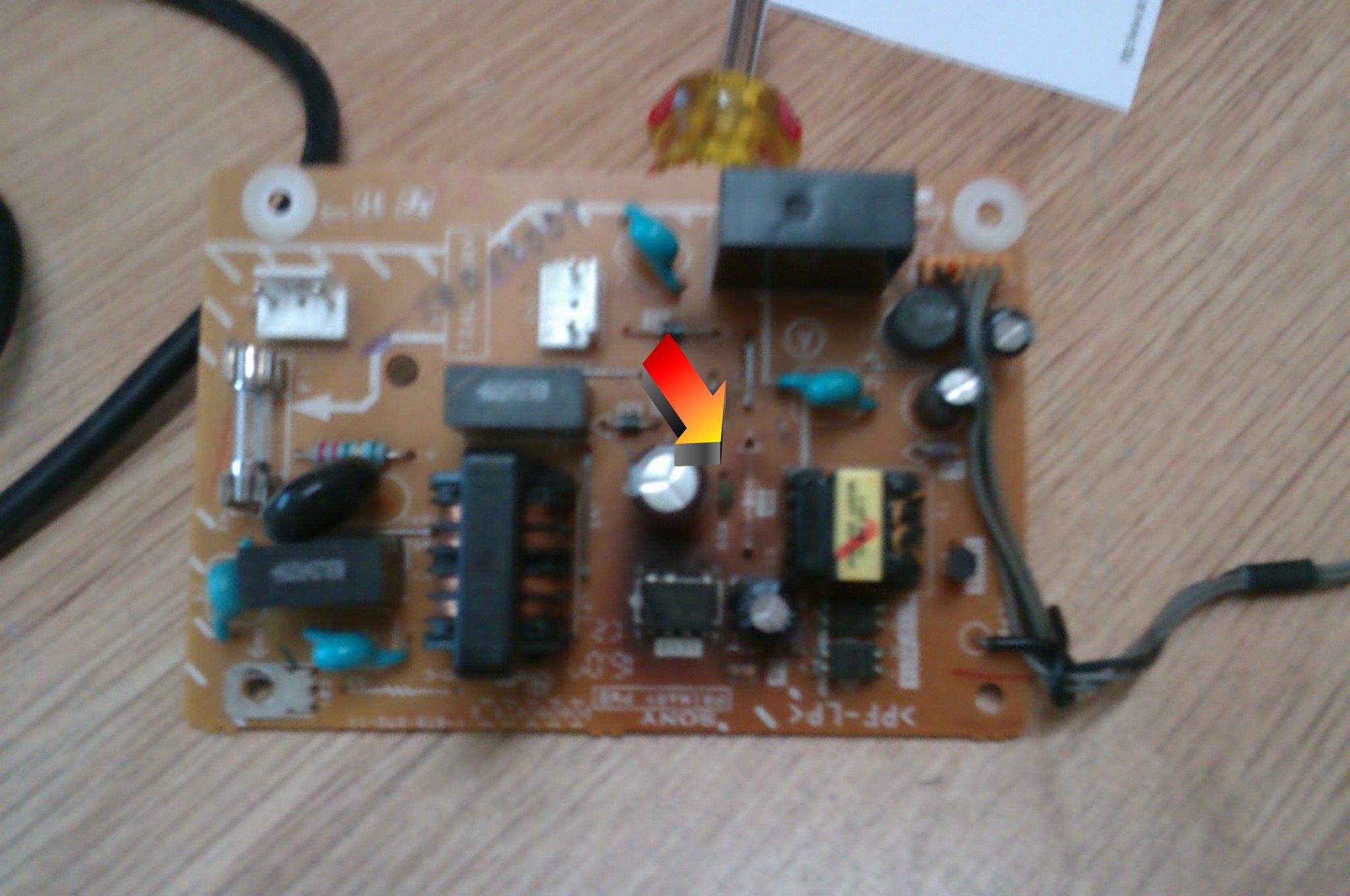

Hij zit aan pin 5 van een MIP 2F2 en staat over een wikkeling van een klein trafotje.
En een plaatje van het voedinkje bij de pijl hoort de diode.
Excuus voor de bar slechte foto even niets anders voorhanden.

Dikke edit.
Foutje in de eerste post hij meet niet als een draadbrug maar oneindig. :-p

[Bericht gewijzigd door pa3gws op woensdag 31 december 2014 09:21:03 (12%)

Ik ben gestopt met roken nu mijn schakelingen nog.
flash2b

Special Member

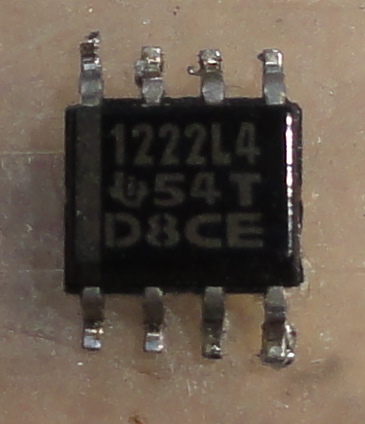

Wie weet wat deze SO8 van Texas Instruments (opschrift 1222L4) is?

http://www.uploadarchief.net/files/download/dsc09108%20(1).jpg

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? https://ledverlichtingsoest.com/
flash2b

Special Member

Als hij kapot zou zijn, had ik wel geschreven:
"Wie weet wat deze SO8 van Texas Instruments was?".

Maar je hebt gelijk, ik weet dus niet zeker of ie nog heel is en met zoeken op internet komt ik er niet uit wat het is. Ik gok op een op-amp, maar misschien is er iemand op CO die het met zekerheid kan zeggen.

maartenbakker

Golden Member

@pa3gws: dat streepje maakt er een datumcode van. Het zou dus om een T2D kunnen gaan en voorzover ik kan nagaan aan de hand van het eerste plaatje uit bovenstaande bericht, heb je die al gewoon zelf gevonden: http://www.donberg.ie/descript/t/t_2d.htm

Schijnbaar is je voedinkje van Sony. Ik zou adviseren om zo min mogelijk verwarring te zaaien en wat meer context te geven, maar aangezien hij primair zit (snubber?) zou het inderdaad best kunnen kloppen.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
pa3gws

Golden Member

Ok thanks maarten.
Welke datum zou dat dan zijn?

Ik ben gestopt met roken nu mijn schakelingen nog.
maartenbakker

Golden Member

Zie mijn edit, ik ging iets te kort door de bocht. Waarschijnlijk heb je het juiste onderdeel al gevonden, maar geef toch maar even merk en type van de toepassing op, wat meestal de kortste weg is maar hier ter verificatie moet dienen.

Datum zal wel 2006 of 2008 zijn, maar lijkt hier minder belangrijk.

Op basis van de door jou gevonden mogelijk dezelfde diode bij Donberg, kom je op Panasonic-artikel B0BB17000009 en daar kom je met wat Googelen uit op Shindengen ST02D-170 als mogelijk type.

Dan kloppen je metingen trouwens ook heel mooi.

@hieronder: Dankje, maar helaas geen onderdelenlijst of gratis servicemanual gevonden. Zal je altijd zien... Maar wel de tips om "het IC" te vervangen en de 1u 160V condensator. Gegeven je printlayout denk ik opzich dat die ST02D-170 wel klopt, en dat die gewoon heel is.

[Bericht gewijzigd door maartenbakker op woensdag 31 december 2014 16:40:32 (20%)

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
pa3gws

Golden Member

Het is het standby voedinkje van een Sony NAC HD1E Giga Juke.

Ik ben gestopt met roken nu mijn schakelingen nog.
pietplof

Golden Member

Bij het slopen van het philips meetinstrument ( door mij niet te herstellen) kwamen er enkele onderdeeltjes te voorschijn die ik ( nog) niet thuis kan brengen.
Er staat ( waarachtig) Philips op.
Daarnaast +cs13a, +c181k en daarna 6849568

En een cylindrisch voorwerpje met de tekst: mepco. Rn70c. 1004c. En dan nog 6902

En voor de aanvangende jonge ( oude mag ook) knutselaars. Deze sloop leverde bijzonder veel mooie onderdelen op.

festina lente

vertel mij wat, toestellen die het op mp mikken niet meer waard zijn worden ook hier onderdelen doorgaans. vooral oude merk spullen zijn hier mooi voor met de vele nog overberekende onderdelen linear opgebouwd waar nog koelblokken ed inzitten..

die mepco komt me bekend voor, was dat geen condensator in het groen of geel? uit 1969 zo te lezen..

waar rook was, werkt nu iets niet meer
Henry S.

Moderator

Op 30 december 2014 21:38:39 schreef HF-Piet:
Vergelijkbaar met dit IC !

Dat denk ik ook.

Op 31 december 2014 15:24:21 schreef maartenbakker:
Op basis van de door jou gevonden mogelijk dezelfde diode bij Donberg, kom je op Panasonic-artikel B0BB17000009 en daar kom je met wat Googelen uit op Shindengen ST02D-170 als mogelijk type.

De 'grap' is dat de codering voor alle ST02D-xxx versies gelijk is :(. Dat is weer typisch Japans waar reverse-lookup maar een bijzaak lijkt.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Zou 'mepco' metaal-papaier condensator betekenen?
Nu de waarden nog...

Jammer dat je het type meetinstrument niet noemt. er is vast wel iemeand, die daar gegevens over heeft/kan vinden.

HNY!

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - RIP
maartenbakker

Golden Member

Het gaat in elk geval om een instrument dat rond 1969 gebouwd is. Ik denk opzich dat een paar foto'tjes het meeste zeggen, in combinatie met de al genoemde opschriften.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Dit topic is gesloten
