de elco's zien er niet altijd slecht uit,maar kunnen het toch wel zijn. als jouw voeding altijd is gebruikt voor hij bij jou kwam valt het meestal wel mee. als een delta na 20 jaar zolder ineens wordt gereanimeerd zijn er net als bij andere apparaten ineens een heel stel elco's gaar.

en dan nog, de kleine elco's zijn zo vervangen en kosten geen drol. de grote potten gaan zelden stuk, en als ze gaan zie je het wel aan de vorm of ineens ontstane stank..

Hi Rolo,

Wat de elco's in de DELTA voeding betreft, deze zijn van zeer goede kwaliteit zover ik dat heb kunnen constateren.

Zelfs de elco's uit mijn bijna 50 jaar oude voeding waren nog goed ondanks dat het rubber voor de afdichting gescheurd/gebroken was...

Vervangen is OK, maar dan wel met kwalitatief spul, ik heb de elco's eerst gemeten voor ze de voeding in gingen met mijn RCL meter.

Low ESR typen werken bijna altijd goed, maar altijd met de scoop kijken of het echt goed is bij wissellende belastingen.
(kan je goed met mijn Dummy Load ontwerp doen )

Gegroet,
Blackdog

de kleine elco's zijn zo vervangen en kosten geen drol.

Precies, gewoon vervangen door een goed merk van een betrouwbare verdeler.

Ik zou ook aarzelen om die Sprague elco's te vervangen. Die zijn voor de eeuwigheid, bijna bom-proof, gemaakt. Sprague is niet voor niets dé leverancier voor legerappratuur...

Omschakelen tussen V&A is inderdaad niet echt handig.

Om de zelfde reden heb ik ooit een voeding vermeubelt verbouwd, Ik heb het originele front nog lang bewaard, maar realistisch gezien ga ik het nooit meer terug bouwen. Dit is gewoon veel praktischer.

Als dat netjes gebeurt is dat imho geen heiligschennis.

@Sine -> Heel netjes gedaan die ombouw. Groene LED's is toch wel rustiger dan rood. Is dat nu een hoogspaningsvoeding ? Foto is wat bewogen, maar ik meen 500V te lezen op de originele analoge meter. Hoe los je dat op met een digitale meter ingang ? Ook een weerstands-spanningsdeler ?

Zijn de nieuwe potmeters nog steeds multiturn?

Jep, dit zijn zooms uit grotere (oude) foto's, sorry voor de blur.

Jep, 600V 300mA, vandaar ook de spannende BNC bus op het origineel. Daar zit nu een veiligheids banaanstekker.

En uiteraard zijn de pots multiturn, dat is doe ik bij gewone voedingen al en bij iets met deze spanningen dus zeker ook. Ik heb de originele knoppen niet herbruikt omdat je daar geen zwieper aan kunt geven.

De meters zijn ICL7107's de vrij letterlijk in plaats van het oude instrument zitten. Die was 1mA, dus er zitten nu wat weerstandjes voor zodat de meters bij 1mA de volle schaal waardes van het analoge instrument zijn. Niets extreem spannends.

Eventjes verder gewerkt aan mijn buislamp klokje.
De bovenste print (met buizen) is alreeds af, dus nu volgde de onderste.
Vond het leuk om eens het ganse process te fotograferen..

Enkel een foutje aan de connector voor m'n drukknoppen. De Vcc lijn ernaartoe had GND moeten zijn. Een ATMEGA328 heeft jammer genoeg geen pull-down weerstanden (enkel pull-up).

[Bericht gewijzigd door Scheef_schaap op zaterdag 9 augustus 2014 15:51:11 (15%)

Als je geluk hebt kun je zelf een paar pulldowns maken met een paar SMD-tjes op de onderkant.

Op 9 augustus 2014 16:24:24 schreef Sine:
Als je geluk hebt kun je zelf een paar pulldowns maken met een paar SMD-tjes op de onderkant.

Kan ik inderdaad doen, maar ik ga gewoon het baantje doorkrassen en dan verbinden met GND.
Da's rap gedaan..

Op 9 augustus 2014 15:48:06 schreef Scheef_schaap:

Vond het leuk om eens het ganse process te fotograferen..

Prima en mooi stukje werk, kun je trots op zijn.

Ziet er netjes uit maar heb je hier niet een onbedoelde kortsluiting?

Op 9 augustus 2014 16:46:46 schreef ritmeester:
[...]

Prima en mooi stukje werk, kun je trots op zijn.

Thx! Vroeger was het zoeken om mooie printjes te maken, nu lukt dit al vrij goed!

Op 9 augustus 2014 17:48:43 schreef Tinus016:
Ziet er netjes uit maar heb je hier niet een onbedoelde kortsluiting?

[afbeelding]

Idd, daar was een kortsluiting.. Heb ze inmiddels al doorgekrast (er waren er nog, vooral bij de transistoren..)

[Bericht gewijzigd door Scheef_schaap op zaterdag 9 augustus 2014 18:39:12 (11%)

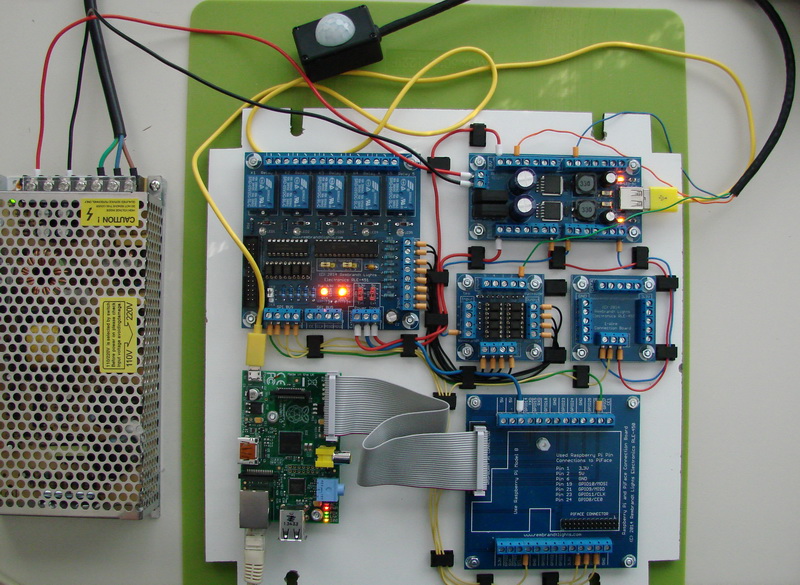

Mijn project en een eerste preview. Dit is een Domotica project waarmee ik dingen vele malen handiger en automatisch wil laten verlopen. Dit bord komt in een Rittal kast en is van Trespa gemaakt. Op het bijgeleverde stalen Rittal bord komen twee voedingen (12V, 12,5A) die 20 meter RGB LED strip voeden door middel van een controller en de Domotica software.

Ik ga werken met Z-Wave en sommige simpele 433mHz modules in dit huis.

Natuurlijk laat ik ook de tuin sproeien en wel een half uur voor zonsondergang, mits het niet geregend heeft Een miljoen mogelijkheden met Domotica. (ongeveer dan )

O ja, katten en duiven die het wagen om op mijn nieuwe terrasoverkapping te komen (doen ze) worden door middel van sensoren meteen met waterstralen duidelijk gemaakt dat ik dit niet wil.

Zoveel mogelijkheden... Natuurlijk gaan ook de tuinlampjes aan als ik de schuurduur binnen kom

Alle printplaatjes zijn zelf ontworpen naar behoefte, behalve dan de Pi.

Sine, blijft een mooi voedinkje. Volgens mij is de eerste foto uit de tijd dat je de Tesla aan het bouwen was, ik zie een GU81 datasheet die met de moeder aller koelkastmagneten aan het front hangt . (had Hein geen alu. front ?)

Op 9 augustus 2014 19:16:16 schreef ritmeester:
Mijn project en een eerste preview. Dit is een Domotica project waarmee ik dingen vele malen handiger en automatisch wil laten verlopen. Dit bord komt in een Rittal kast en is van Trespa gemaakt. Op het bijgeleverde stalen Rittal bord komen twee voedingen (12V, 12,5A) die 20 meter RGB LED strip voeden door middel van een controller en de Domotica software.

Ik ga werken met Z-Wave en sommige simpele 433mHz modules in dit huis.

Natuurlijk laat ik ook de tuin sproeien en wel een half uur voor zonsondergang, mits het niet geregend heeft Een miljoen mogelijkheden met Domotica. (ongeveer dan )

O ja, katten en duiven die het wagen om op mijn nieuwe terrasoverkapping te komen (doen ze) worden door middel van sensoren meteen met waterstralen duidelijk gemaakt dat ik dit niet wil.

Zoveel mogelijkheden... Natuurlijk gaan ook de tuinlampjes aan als ik de schuurduur binnen kom

Alle printplaatjes zijn zelf ontworpen naar behoefte, behalve dan de Pi.

[afbeelding]

Mooi gedaan! Zéér professioneel

@Schimanski,
Scherp, dat is inderdaad al een tijdje terug. Het front is ALU, maar de schroeven niet.

@ritmeester,
Durfde je de pi niet te voeden via de GPIO header? scheelt weer een USB kabel.

Op 9 augustus 2014 22:52:06 schreef Sine:

@ritmeester,
Durfde je de pi niet te voeden via de GPIO header? scheelt weer een USB kabel.

Jazeker heb ik hierover nagedacht. Maar ik heb ooit een keer ergens gelezen met een goede uitleg op een Pi forum dat dit toch niet zo verstandig is om te doen. Ik kan het topic helaas niet meer terug vinden. Als ik het nog goed herinner dan ging het er volgens mij om dat als de stroom "van de andere kant komt" dit in sommige gevallen niet helemaal goed gaat. Iets met "Essentiële onderdelen overslaan"

Ik blijf nog even doorzoeken naar deze beschrijving.

Oh, dat kun je gewoon zelf zien :

http://www.raspberrypi.org/wp-content/uploads/2012/10/Raspberry-Pi-R2.…

Je slaat een polyfuse aan de ingang over.

En die polyfuses zijn toch ondingen.

Op 9 augustus 2014 22:21:25 schreef Scheef_schaap:
Zéér professioneel

Ziet er mooi uit, maar is die voeding een Chinese "Proffesional Power Suply"?

(In die voedingen onder het 2e (kleine) trafotje is erg weinig clearance tussen primair en seccundair. Ik heb er laatst een opengeschroefd die gelukkig niet van mezelf was. Ik weet niet welke spanning er over dat stukje staat, maar het is maar 1mm. Wel uitgefreesd, maar toch. Ik zou op z'n minst de - van de uitgang aan de aarde hangen, als er dan wat doorslaat gaat het misschien net iets minder fout dan anders.)

Op 10 augustus 2014 14:07:02 schreef Lucky Luke:
Ziet er mooi uit, maar is die voeding een Chinese "Proffesional Power Suply"?

Nee, dit is een echte: Dutch Home Made Stable Power Suply 3.3V/5V 3A.
Zie: http://www.circuitsonline.net/forum/view/message/1605528#1605528

Mijn laatste project is het koppelen van een 1-wire DS18B20 temperatuur sensor aan een GL.INET 'smart router'.
Vervolgens wordt de temperatuur elke minuut doorgestuurd naar 'de cloud' (Gebruik makend van MQTT / Mosquitto )

(klik voor groot)

In de foto :
links boven: GL.INET
rechts boven: TP-Link TL-WR703N
links onder: Carambola 2
rechts onder : Anker 40W 5-poort usb lader, heel handing om 5 apparaten van 5V te voorzien.

De GL.INET is een van de vele apparaten met een Qualcomm/Atheros AR9331 SoC en het OpenWRT operating systeem :

Bijvoorbeeld :

GL.INET

Arduino Yun

Carambola 2

Dragino

TP-Link TL-WR703N

DPT Board (Uit Belgie)

etc.

(let op: niet al deze apparaten hebben een CE markering!)

Op 10 augustus 2014 14:28:20 schreef ritmeester:
[...]

Nee, dit is een echte: Dutch Home Made Stable Power Suply 3.3V/5V 3A.
Zie: http://www.circuitsonline.net/forum/view/message/1605528#1605528

Ik denk dat lucky het heeft over het rattenkooitje wat je er naast hebt liggen.
