Radiomann-umbau mit PCL86

Ik kwam het artikel Radiomann-umbau mit PCL86 tegen van Kainka:
https://www.b-kainka.de/Kosmos/radiomannpcl86.htm

Nu heb ik PCL86 liggen niets te doen en dit lijkt me wel een leuk projectje aangezien ik momenteel in-to radio/receivers ben. Het is mij alleen niet duidelijk wat voor uitgangstrafo wordt gebruikt. Is daar misschien een alternatief voor te gebruiken?

100V trafo nemen.

Hammond heeft vast wel iets bruikbaars: https://www.hammfg.com/electronics/transformers/audio

Wat een leuk project!
Die ga ik een keer bouwen, ik heb ook nog wel nos PCL86 liggen

Ik denk dat voor die lage anodespanning een 100V luidspreker trafo prima is, die heb ik zat liggen uit oude omroep speakers.

[Bericht gewijzigd door revado op (43%)]

Ik gebruikte altijd 220 - 6v trafo's als uitgangstrafo.
Beetje misaanpassing is niet spannend hier.

In het Haagje is iemand die een mooie UGT heeft liggen, eigenlijk veel te mooi voor zo'n radiogebakje. https://www.marktplaats.nl/v/audio-tv-en-foto/buizenversterkers/m23710… Hij heeft zelfs de doos er nog bij.

Op woensdag 25 maart 2026 18:53:18 schreef EgbertG:
Ik gebruikte altijd 220 - 6v trafo's als uitgangstrafo.
Beetje misaanpassing is niet spannend hier.

+1

Ik gebruikte een ECC82 op 12 Volt en als UGT een 230/12 Volt trafo(tje)
https://www.circuitsonline.net/forum/view/155146#highlight=radiomann+k…

Een echte UGT, zoals een U72 heeft een luchtspleet om magnetisatie van de kern te voorkomen en dat heeft een nettrafo niet, daar liggen de E en I blikken om en om gestapeld.

:) I know..

Als de TS een UGT in de junkbox heeft liggen dan zou ik em gebruiken maar een nettrafo werkt prima voor die paar honderd milliWatt.

[Bericht gewijzigd door Hubie op (86%)]

Was bedoeld voor Egbert die heeft het over een nettrafo...

Ah...ok

Met die paar mA komt die trafo niet in verzadiging

Op woensdag 25 maart 2026 15:50:29 schreef Roland van Leusden:
100V trafo nemen.

[bijlage]

Wel de E I blikjes anders stapelen en een luchtspleet laten ontstaan, e.e.a. om verzadiging van de kern te voorkomen.

Wat niet gaat gebeuren.

Ik heb deze al eens gebouwd met een 9V nettrafo als UGT voor De Hellehonden bijeenkomst in Heiloo (met platte spoelen).
Fotoboek: https://myalbum.com/album/MEDwqvjzgbZA
Topic: https://www.circuitsonline.net/forum/view/47422

Op woensdag 25 maart 2026 18:56:03 schreef RAAF12:
In het Haagje is iemand die een mooie UGT heeft liggen, eigenlijk veel te mooi voor zo'n radiogebakje. https://www.marktplaats.nl/v/audio-tv-en-foto/buizenversterkers/m23710… Hij heeft zelfs de doos er nog bij.

Beetje kostbaar. Afgelopen NVHR beurs lagen ze voor rond de €20,-

Voor de kleine anodestroom die er bij 60v loopt, is een nettrafo prima. Een 100v trafo is misschien net een te kleine transformatieverhouding.

Let bij dat projectje wel op: er zit geen terugkoppeling op. Dat zorgt voor een zeer matige selectiviteit en gevoeligheid. Pak bijvoorbeeld het triodedeel hiervan: https://www.circuitsonline.net/forum/view/message/609268#609268

Overigens zijn uitgangstrafo's 2e hands uit sloopradio's echt niet zo duur. Ik raad je aan om gewoon een keer een 5000 of 7000 naar 5 ohm trafootje op te snorren, da's altijd leuk als je iets wil maken met een betere geluidskwaliteit.

[Bericht gewijzigd door Ledlover op (24%)]

Op woensdag 25 maart 2026 20:20:14 schreef Ledlover:

Let bij dat projectje wel op: er zit geen terugkoppeling op. Dat zorgt voor een zeer matige selectiviteit en gevoeligheid. Pak bijvoorbeeld het triodedeel hiervan:
.

het is wat moeilijk zichtbaar, maar er zit wel degelijk terugkoppeling in bovenstaande ontvanger. ( via de kathode van de triode). de meekoppeling is zelfs instelbaar met de 100k potmeter, ja, zo groot mogelijk instellen, tot net voor de Mexicaanse hond begint te janken. door de meekoppel- regeling via de voeding te doen spaar je een variabele condensator uit. (dat was bvb het geval in de éénpitter)

Helemaal over het hoofd gezien, ik dacht dat dat onderste deel alleen maar spanningsverdubbelaars waren.

Op de foto lijkt de spoel verwisselbaar.
Als je dat ook van plan bent, is het een goed idee een weerstandje van bijv. 100 k te monteren van de kathode van de triodehelft (pen 2) naar massa.
Zonder zo'n weerstand zou, als je de spoel uitneemt, de kathode op een vrij hoge spanning komen te staan t.o.v. de gloeidraad.

e: Vkf blijkt max. 100 V te mogen zijn; daar kom je in dit schema niet aan. :)
Hier hoeft zo'n weerstand dus niet.

Hartelijk dank voor de antwoorden - ik kan weer vooruit
Heb ondertussen ook internet nog wat nageplozen over de Radiomann.
Tjonge, heb heel wat leesvoer voor de kiezen :-)
Het lijkt een leuke basis te zijn om wat te experimenteren

Ziet er leuk uit, maar valt er nog wel wat mee te ontvangen?

Hallo allemaal,

valt er nog wel wat mee te ontvangen?

Als de bouwer slim is wel!
Op MG is het nu niet erg druk meer maar dit schema was toch geschikt voor KG?
Op KG zit ik dat is dus dan is het wel interessant! :+
Nee maar ik vind KG nog wel de moeite waard hoor! ( En nee niet om de Piraatjes! )
MAAR wel opletten natuurlijk je hebt alleen AM ( niet dat dat niet interessant is hoor vind ik dan! )
( ik vind dit soort dingetjes altijd leuk! ) succes met het bouwen!

VrGr Rob
HOOWWwww ik vergeet wat!
ik gebruik zelf nu de twee wikkelingen van een 220~ Trafo!
ik gebruik daar alleen de twee 12Volt 1A wikkelingen daarvan! ( LET OP!!! )
ik gebruik deze voor een zendertje op 15Volt! MAAR, een 220~trafo voor/met buisjes kan wel!
Mijn Gemini zegt:
Best bij 4 ohm speaker: Gebruik een 230V naar 6V trafo (geeft ongeveer 5,8k ohm reflectie).
Best bij 8 ohm speaker: Gebruik een 230V naar 9V trafo (geeft ongeveer 5,2k ohm reflectie).
Minder goed: 12V of hoger. De impedantie wordt dan te laag, waardoor de buis te zwaar wordt belast.
.
HOOWWwww lees nu ook al weer Hubie onder mij! Hallo Hubie!!!
En ik ook he? rond de 6300 of 6400KHz - AM met QRP!!! ;)
( word daar steeds leuker Hubie, kom je ook eens luisteren daar? er komen steeds meer bij! )

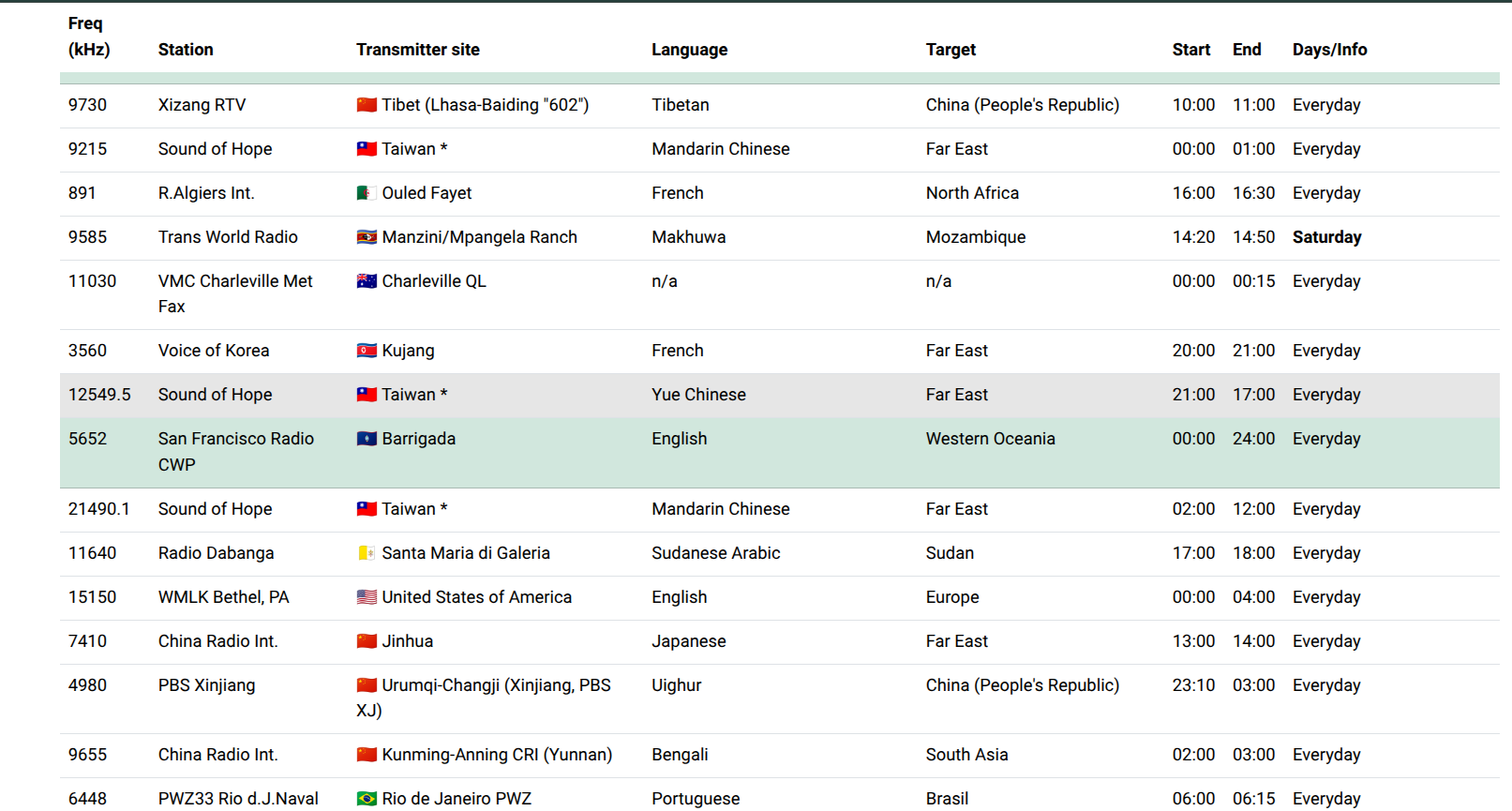

Er zijn nog genoeg SW stations in de lucht...https://shortwave.live/

Op donderdag 26 maart 2026 17:24:05 schreef rob007:
Minder goed: 12V of hoger. De impedantie wordt dan te laag, waardoor de buis te zwaar wordt belast.

Als de voeding krap bemeten is loopt er geen anodestroom die de buis kapot maakt. Overigens is er een oud truukje om die stroom te meten zonder de meter in serie te zetten.

De stroommeter parallel OVER de primaire wikkeling. Nu even beredeneren hoe dat kan :-)
