Ja vandaag weer een scoop kunnen toevoegen aan de verzameling !

http://img53.imageshack.us/img53/2066/hameghm112qo3.jpg

Een heuse Hameg HM-112 uit 1967. Leuk ding, vooral omdat mijn grootvader dezelfde had. Hij is 100 % werkend, met een buis waar nog genoeg licht in zit, opgebouwd half transistor half buis. En met handleiding en schema's. :D

http://img164.imageshack.us/img164/4827/hameghm1122tu4.jpg

sinds zaterdag trotse eigenaar van mijn eerste scoop. wel een analoge scoop maar ben er super blij me :) werkt 100%

http://dj-mountaincamp.maanmeer.nl/crape/scoop.jpg

moet nog even een probe halen/bestelen en dan is het helemaal compleet.
scoop is 40 MHz en heeft 2 kanalen.

Gr. Red-E || There are only 10 types of people in the world. Those who understand binary, and those who don't ||

Heb ook weer wat toe tevoegen op de stapel :)

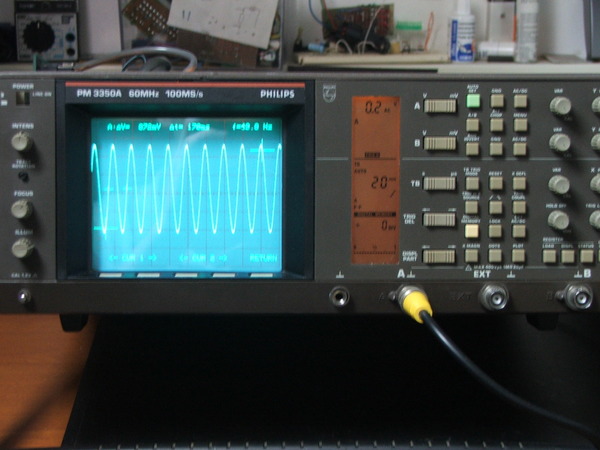

http://www.uploadarchief.net/files/download/pm3350a.jpg

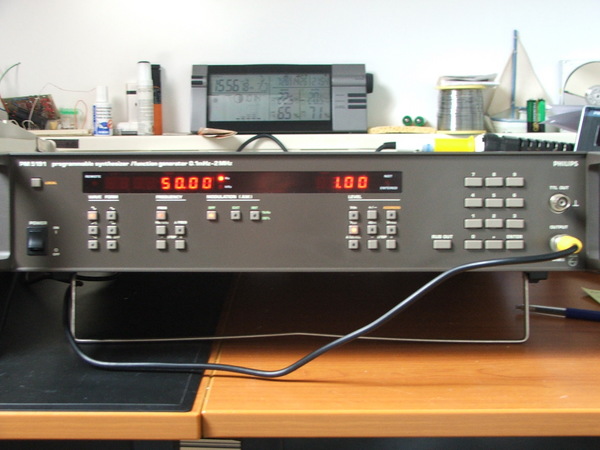

http://www.uploadarchief.net/files/download/scherm%203350a.jpg

wat maakt die fan een herrie trouwens.. Is er misschien hier iemand die met mij wil ruilen van rackmount naar normaal? Ze zijn gewoon los te schroeven.

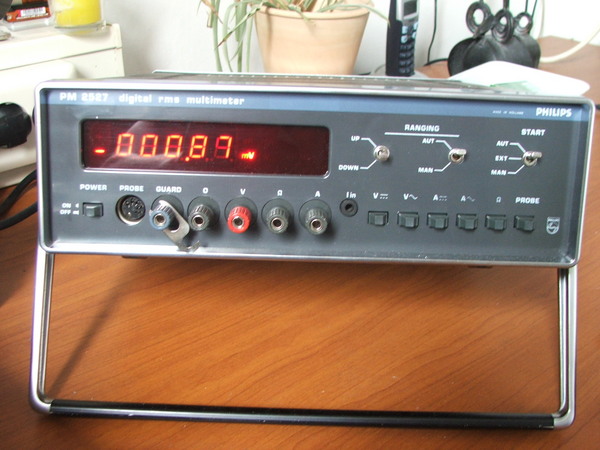

http://www.uploadarchief.net/files/download/pm2527.jpg

[Bericht gewijzigd door alrik op 7 juli 2007 17:16:18 (16%)]

de meeste problemen los je op door er geen probleem van te maken.. de rest heeft alleen wat tijd nodig
free_electron

Silicon Member

Op 7 juli 2007 16:47:40 schreef alrik:
Heb ook weer wat toe tevoegen op de stapel :)

ik heb ook zo een 3350 ( maar met wit frontpanel. )

achteraan zit ene luikje wat je kan openklappen met daarin 2 AA batterijen : check eens of die niet aan vervanging toe zijn .... die worden nogal veel vergeten en durven uitlopen .... ) tkan zijn dat je de ganse kast eraf moet halen. 2 vijzen achteraan losmaken en de boel schuift eraf.

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM

Zo een met wit front had ik ook nog kunnen krijgen maar iemand was mij net voor helaas. bijde waren overigens wel defect de batterijen heb ik vervangen de orginele zaten er nog in :)

de meeste problemen los je op door er geen probleem van te maken.. de rest heeft alleen wat tijd nodig

vandaafg bern ik jarig en wat kreeg ik: :D een hitachi v422 scoop 2 kanaals 40mhz. foto's: http://christiaan-elektro.nl/so/index.php?dir=scoop/

Bezoek ook eens: www.christiaan-elektro.nl

paar dingen van mijn meet collection:
http://img63.imageshack.us/img63/9316/13072007216ps4.th.jpg

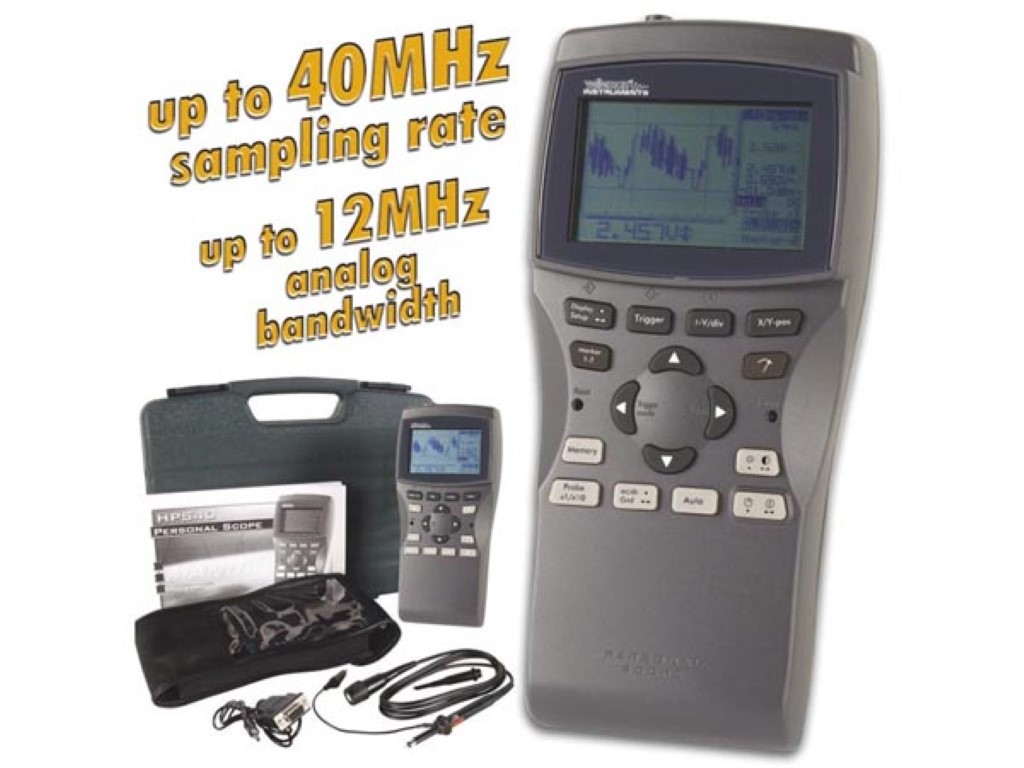

hier een plaatje van mijn scoop hij is wel geleend want ik ehb geen fototoestelhttp://www.velleman.be/images/products/0/hps40.jpg
en hier een foto van wat ik kan doorsturen naar men pc dat ding kan trouwens ook gwoon continu versturen naar de pc
http://www.uploadarchief.net/files/download/eerste%20levensteken.png

niet met me uitspraken(of opmerkingen) eens mail me.K8048 guide
Henry S.

Moderator

Op 13 juli 2007 21:35:05 schreef christiaan-elektro:
vandaafg bern ik jarig en wat kreeg ik: :D een hitachi v422 scoop 2 kanaals 40mhz. foto's: http://christiaan-elektro.nl/so/index.php?dir=scoop/

http://www.circuitsonline.net/images/birthday.gif gefeliciteerd en ik kan me slechtere verjaardagen bedenken op vrijdag de 13e.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Op 13 juli 2007 22:23:40 schreef Henry S.:
[...]
[afbeelding] gefeliciteerd en ik kan me slechtere verjaardagen bedenken op vrijdag de 13e.

haha inderdaad.

Bezoek ook eens: www.christiaan-elektro.nl

Gister mijn allereerste scoop gekocht, nu eerst nog uitzoeken hoe die werkt :)

http://img512.imageshack.us/img512/686/image00145hd0.th.jpg

Anoniem

In mijn vakantie naar Engeland was ik naar een 'car-boot sale' (equivalant aan de Oranjemarkt, maar dan nog groter, (voor mij) beter spul en wat meer handelaren) geweest, en daar kwam ik deze meter tegen, er staat op dat het een Avometer Model 8 Mk. III is(plaatjes zijn klikbaar voor vergroting):
http://one.fsphost.com/Andreas/Afbeeldingen/Projecten/Elektronica/avometer%20heel%20met%20snoer%20thumb.PNG
met de meetsnoeren er aan (model 8 mk. II)
wel jammer dat de meetsnoeren niet echt meer goed zijn...
Ik heb ok geen idee waar ik die soort dingen kan halen

De vrouw wilde er 5 pond (7,50 euro) voor hebben maar ik heb afgedongen naar 3 pond (4,50 euro). Het rare was dat ze zij dat dat ding zeker 400 pond (600 euro) waard was... Waarom verkoopt ze het dan niet voor zoveel? Maar ja... hier nog wat plaatjes:
http://one.fsphost.com/Andreas/Afbeeldingen/Projecten/Elektronica/avometer%20heel%20geen%20snoer%20thumb.PNG
meetsnoertjes eraf

http://one.fsphost.com/Andreas/Afbeeldingen/Projecten/Elektronica/avometer%20close-up%20thumb.PNG
het glaasje met een 'sterretje' links

http://one.fsphost.com/Andreas/Afbeeldingen/Projecten/Elektronica/avometer%20achterkant%20thumb.JPG
op de achterkant staat de gehele handleiding

http://one.fsphost.com/Andreas/Afbeeldingen/Projecten/Elektronica/avometer%20batterij%20comp%20thumb.JPG
en de plek waar je de idiote batterijen in moet doen
dat zijn: een 1,5V D batterij en een gekke van 15V
gemaakt uit 10 knoopcellen lijkt het.

Specs:
wisselspanning: 2,5 - 2500V
gelijkspanning: 2,5 - 2500V
wisselstroom: 100 mA - 10A
gelijksstroom: 50uA (!) - 10A
weerstand normaliter: 1 ohm - 200 Kohm
weerstand opgekrikt: 1 Kohm - 200 Mohm

De meter is op zichzelf heeel goed, ziet er wel uit als kwaliteit. Maar alleen nog die paar reparaties en dan is het mijn officiele werkbank meter:P

En ik heb er nog een paar vragen over:
1. Waarmee moet je dat witte weer terug opvullen van die pijltjes en cijfers?
2. Waar kan ik nog een idiote 15V batterij halen?
3. En zoals je misschien al ziet is 1 van de plastic dopje eraf waarin je de meetsnoer moet stoppen dus waar haal je die?
Ik dacht zelf aan een gewone elektronica winkel oid.

en nog het laatste probleempje:
Er zit een cut-out (middelste knopje onderaan) in, dus als er te veel spanning/stroom in komt springt die er als een soort zekering uit. Ik heb gezien dat het met iets van magneetjes werkt om het vast te houden en een bimetaaltje om het los te maken ofzoiets. Maar die cut-out blijft er niet in zitten, dus heb ik tijdelijk met wat visdraad daar aan de binnenkant het zaakje vast gemaakt.
4. Hoe kan ik die weer reparen zodat het wél vast blijft zitten?

En natuurlijk leuk om te weten: hoeveel is zo'n ding nou
echt waard? En hoe oud is het? M'n vader dacht minstens 50 jaar oud

gr.
Andreas

Hugo Welther

Moderator

Da's mooi, een echte AVO. Heb er zelf twee.

Echt oud is dit niet, jaren 70. De AVO wordt nog steeds gemaakt, inmiddels Model 9. Kost iets van €900,-

Zo'n oudje kost in Nederland gemiddeld €15,- tot €25,-
Houdt er rekening mee dat de rode (+) aansluiting de common is bij de AVO.

Heb de schema's thuis, zal vanavond ff voor je zoeken.

Neem het leven niet te serieus - je overleeft het toch niet. Elbert Hubbard (1856-1915)

Mooi stukje antiek en hij kan best van uit de jaren 50 zijn want ik heb dit zelfde model al gebruikt op school in 1960, zuinig op zijn zou ik zeggen.

Een buizeneindtrap dat is het.
Anoniem

900 euro voor nieuw....:o
das echt te duur, is zeker wel kwaltiteitsspul?
'Jammer' dat het niet zo oud was
en dat die rode de common was had ik ook gezien ja, vind ik wel opvallend raar:P

en alvast bedankt voor de schema's

edit:

Op 15 augustus 2007 12:10:30 schreef H-Lab:
Mooi stukje antiek en hij kan best van uit de jaren 50 zijn want ik heb dit zelfde model al gebruikt op school in 1960, zuinig op zijn zou ik zeggen.

ligt ook aan welk mk. he? misschien had jij de mk. I ofzo ipv de III
en zuinig ben ik zeker, dit is de duurste (iig oudste) stuk electronica op mijn werktafel:P

Anoniem

Bedankt Stynus!:D
er staat ook in hoe ik dat ding moet reparerenhttp://www.waarmaarraar.nl/smile/pompom.gif

Hugo Welther

Moderator

@Andreesie. Ik heb wat in je mailbox gedropt.

Neem het leven niet te serieus - je overleeft het toch niet. Elbert Hubbard (1856-1915)
Henry S.

Moderator

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Op 15 augustus 2007 19:16:40 schreef Andreesie:
Bedankt Stynus!:D
er staat ook in hoe ik dat ding moet repareren[afbeelding]

Het heet ook niet voor niks een SERVICE MANUAL

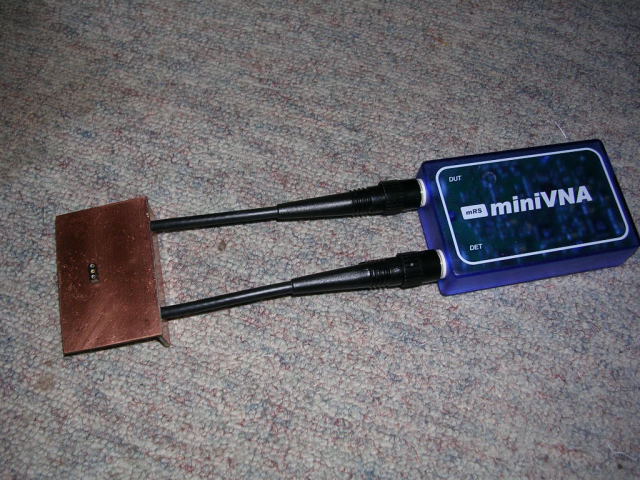

Niet helemaal nieuw meer want ik gebruik hem al een tijdje. Maar hij is erg lief. Mijn mini network analyzer.
http://www.uploadarchief.net/files/download/minivna.jpg

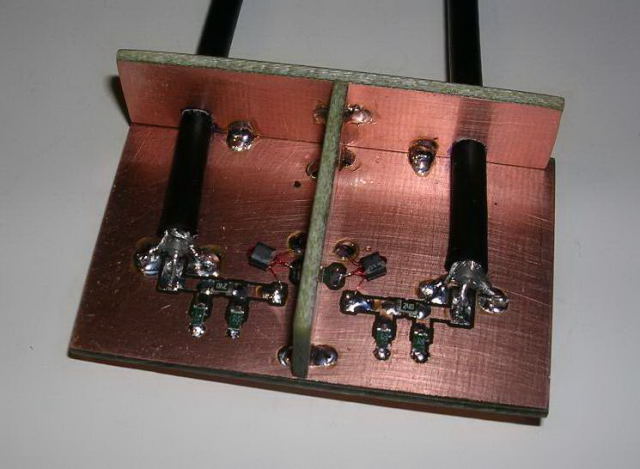

Voor het doormeten van kristallen heb ik een zogenaamde crystal fixture gemaakt.
http://www.uploadarchief.net/files/download/xtalfixture.jpg
Details van wat hij zo al kan staat hier: http://www.miniradiosolutions.com/
Aan de software wordt nog steeds gesleuteld.

Anoniem

@hugo: bedankt hugo!

@dominic: vroeger dacht ik dat het zo'n ding was om te weten
te komen hoe je iets moet terugsturen naar een fabrikant
ofzo|:(

@henry: dat heb ik wel gemerkt, nadat ikwat op inet heb gevonden:P

edit//@h-lab en hugo: mijn avo is gemaakt in september 1965,
ik had gelezen op deze site dat de laatste 3/4 cijfers in de serienummer
het bouwjaar en de maand aangeven.
mijn serienummer is: 25528-965
dus eerste 1 fo 2 cijfers geven maand aan en laatste 2 het jaar

@Andreesie

Ik zocht een batterij van 22,5 Volt voor mijn Philips universeel meetinstrument type P811 00/03 en vond deze op :

http://www.radioshack.com/product/index.jsp?productId=2104685&cp=&…

misschien kun je daar eens kijken.

een berg knoopcellen in serie zetten?
een 12V allarmbatterij en 2 knoopcellen in serie?
'k weet niet hoe veel ruimte je hebt.

'k weet niet of het kan (ligt aan hoe de batterijen geschakeld zijn en aan het type step-up) maar een step-up vanuit die 1,5V D cell is misschien nog het mooiste.

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.
Anoniem

eerst zat ik ook aan een bergje knoopcellen te denken, maar dat wordt echt duur, minstens 20 euro
maar het zal niet beter wordne, want ik heb online nog eentje gevonden: precies degene, voor 10 pond en geen eens verzendkosten:r
hier is de link daarvan:
http://www.maplin.co.uk/Module.aspx?ModuleNo=31510&criteria=15V&am…

en er is ook bijna niet meer ruimte dan de batterij:|
