Printje voor de voeding van m'n tubesynth, lag een beetje stil maar ben weer druk bezig,

http://home.tiscali.nl/dijkstar/PSU%20PCB%201.JPG

En hier het chassisje waar het in moet komen, bedieningspaneeltje moet ik nog maken,

http://home.tiscali.nl/dijkstar/PSU%20Kast%201.JPG

Transistors are Cool Tubes are Hot

Nieuw klein projectje : een nieuwe ontlader voor condensatoren.

Het schema :

http://www.uploadarchief.net/files/download/capacitor%20discharge%20indicator%20circuit.jpg

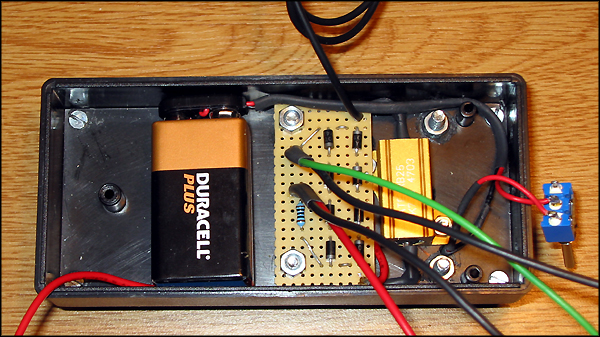

Een kijkje binnenin (de batterij is voor de ventilator onderaan, kwestie van een beetje koeling te krijgen :-) ):

http://www.uploadarchief.net/files/download/img_0012.jpg

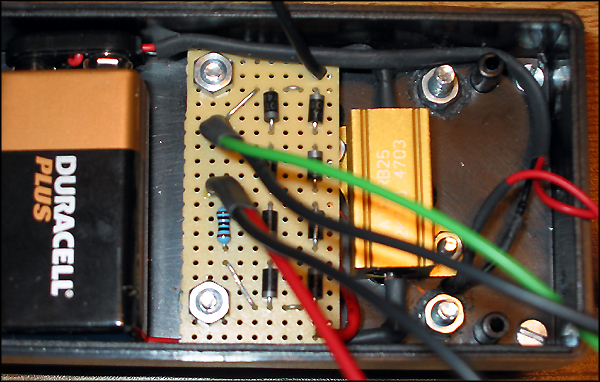

Closeup pcb :

http://www.uploadarchief.net/files/download/img_0013.jpg

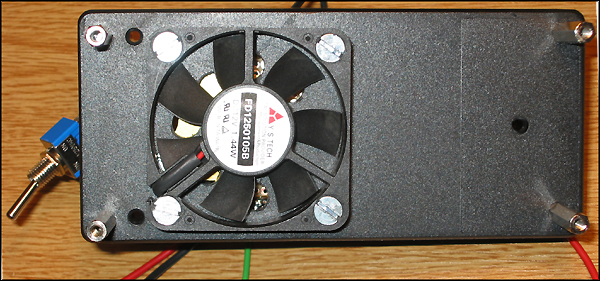

De ventilator onderaan :

http://www.uploadarchief.net/files/download/img_0014.jpg

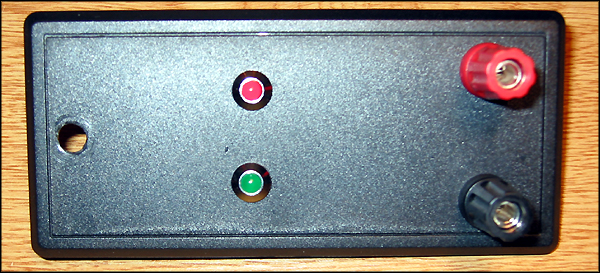

Het deksel :

http://www.uploadarchief.net/files/download/img_0015.jpg

Niet direct een super project, maar toch een handig ding.
Een condensator die zich ontlaadt over uw vingers is helemaal niet leuk :(

Een wijs man is diegene die steeds meer gaat beseffen hoe weinig hij wel weet.
Sine

Moderator

Op 3 april 2007 01:06:06 schreef Richard2000:
En hier het chassisje waar het in moet komen, bedieningspaneeltje moet ik nog maken,

Kijk, jij snapt het ... dat zijn teminste nog eens connectors :)

[Bericht gewijzigd door Sine op 3 april 2007 01:17:49 ]

Op 3 april 2007 01:17:26 schreef Sine:
[...]

Kijk, jij snapt het ... dat zijn teminste nog eens connectors :)

Beter safe dan sorry hé ;)

Een wijs man is diegene die steeds meer gaat beseffen hoe weinig hij wel weet.

Sja er gaat toch 300VDC doorheen, en dan nog eens 6.3VAC bij ca 4 Ampies, dus dan moet je maar ff met geld smijten, en om toch nog een beetje de kosten te drukken die dinnetjes, daar gaat maar 2x15VDC doorheen.

Daarom lag het ook ff stil, geld he...:7

Transistors are Cool Tubes are Hot
High met Henk

Special Member

Op 3 april 2007 01:30:45 schreef Richard2000:
[...]
Daarom lag het ook ff stil, geld he...:7

moet je es stoppen met die dure sigaren te roken >:)

E = MC^2, dus de magnetische compatibiliteit doet kwadratisch mee???

Op 3 april 2007 01:15:32 schreef X-Fusion:
Nieuw klein projectje : een nieuwe ontlader voor condensatoren.

ergens een elco-trauma opgelopen? Zown ding lijkt mij vrij overbodig. Tenzij je erg grote elco's gebruikt waarmee je een tesla coil gaat bouwen ofzow:P

Low cost Mantis CNC bouwebeschrijving zie www.basmolkenboer.nl

Riekt naar een 1 april grap ;-)

Moet idd wel een dikke elko zijn...

Kan die ventilator ook niet door de elko gevoed worden... Veel lading -> veel warmte -> veel koeling
Weinig lading -> weinig warmte -> weinig koeling
Scheelt weer batterijen :+

Op 3 april 2007 10:14:51 schreef djoveld:
Riekt naar een 1 april grap ;-)

Niet echt hoor. Ben alleen erg gevoelig aan elektriciteit. Ik krijg als het ware al een tintelend gevoel van een telefoondraad, als ik aan de 220V hang voel ik dat nog wel even en ik kan verlies op een huishoudtoestel voelen als er geen verliesstroomschakelaar aanwezig is. Heb een zeer hoge weerstand.
Heb ooit een mot gekregen van een elco in een wegwerp foto-toestelletje met flits en sindsdien weet ik wel beter. Restspanning was 90V en dat heb ik een tijdje gevoeld hoor. :+

Een wijs man is diegene die steeds meer gaat beseffen hoe weinig hij wel weet.

wegwerp camera's zijn echt gemene dingen hoor:) heb een tijdje met een mooi puntje in mn hand gelopen omdat ik hem onhandig vastpakte

Op 3 april 2007 08:13:43 schreef High met Henk:
[...]

moet je es stoppen met die dure sigaren te roken >:)

Moet toch ergens "High" van worden, Henk...:)

Transistors are Cool Tubes are Hot

Op 3 april 2007 00:39:11 schreef klein is fijn:
Eindelijk, ik kan ook eens in dit topic posten met een (bijna) af projectje.
Zojuist eindelijk de print afgemaakt, morgen even etsen en in elkaar zetten.

[afbeelding]

Lekkere mooie connectoren erop, en genoeg schroeven om te zorgen dat je het ding niet uit elkaar trekt. :)

Ah, waarvoor is het? Om twee stappenmotoren aan te sturen via de seriële poort, m'n eerste AVR project..

hey, wat is dit? dit kan kleiner :P

Op 3 april 2007 01:15:32 schreef X-Fusion:
Niet direct een super project, maar toch een handig ding.
Een condensator die zich ontlaadt over uw vingers is helemaal niet leuk :(

Tip van mijn natuurkunde leeraar:
Laad een elco op en gooi hem naar iemand toe en zorg er voor dat hij of zij hem vangt :P
Kun je lachen (zegt hij er dan zoleuk achteraan :p)...

LED addicted... Fijnmalen en snuiven maar!! :P

Meteen de grootste elco uit de kast pakken, opladen en naar de leraar mikken >:)

Ben een sterrenhemel aan het maken voor op de kamer van mijn dochter.
Als hij af is zal hij ongeveer 3 meter op 2m60 zijn. Er komen 48 RGB leds in die de glasvezel aansturen. Achter de wolken zitten blauwe leds als indirecte verlichting. Dit alles zal met een pic aangestuurd worden. Sinds dit weekend hangt alles aan het plafond. Alleen de sturing moet nog gemaakt worden.

spots aan.
http://img113.imageshack.us/img113/2970/af1bs4.jpg

rood aan.
http://img113.imageshack.us/img113/7473/af3ik2.jpg

wolken en blauw aan.
http://img161.imageshack.us/img161/3159/af10sk9.jpg

glasvezelaansluiting
http://img184.imageshack.us/img184/3263/sterrenhemel09ty1.jpg

Veel te weinig tijd voor mijn projecten of heb ik er soms te veel? Laatste Project = = > Router lift

Op 3 april 2007 17:59:42 schreef JuuL:
Meteen de grootste elco uit de kast pakken, opladen en naar de leraar mikken >:)

Helaas is die niet zo mega.. 4700uF 10V of een 270uF 400V of misschien toch de 330uF en 200V, welke zal leuker zijn? :p Heb nog maar een paar weken les dus zal dit wel iets leuks zijn voor de leeraar :p.. OF voor stunt dag (laaste dag voor de meivakantie voor de examenleerlingen (like me)) dit jaar >:)..

@reddevil,
Ziet er erg mooi uit, mag wel wat kosten maar dan heb je ook wat! Je dochtertje mag blij zijn met zo'n sterrehemel :)..
Spots zijn zeker gewoon halogeen of ook led?
Zeker veel gaten moeten boren voor de glasvezel kabeltjes?

LED addicted... Fijnmalen en snuiven maar!! :P

Hallo! Zie je het zitten om een 60-jarige weduwnaar als 2e dochter te adopteren? Ik zal heel braaf zijn... :-)
Knap werk!

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

whouw mooie hemel! (waar heb je je glasvezels gekocht?)

Op 3 april 2007 21:54:13 schreef reddevil:
Ben een sterrenhemel aan het maken voor op de kamer van mijn dochter...

Nice!

Volgend project: iets met domotica en nodeMCU...
Veel te weinig tijd voor mijn projecten of heb ik er soms te veel? Laatste Project = = > Router lift

Op 3 april 2007 00:39:11 schreef klein is fijn:
Eindelijk, ik kan ook eens in dit topic posten met een (bijna) af projectje.
Zojuist eindelijk de print afgemaakt, morgen even etsen en in elkaar zetten.

[afbeelding]

Lekkere mooie connectoren erop, en genoeg schroeven om te zorgen dat je het ding niet uit elkaar trekt. :)

Ah, waarvoor is het? Om twee stappenmotoren aan te sturen via de seriële poort, m'n eerste AVR project..

ets je zelf dubbelzijdig?
Zit er een max 232 in of gewoon weerstanden en diodes om het serial voltage te verlagen?

Aansturing met een uln....?

Btw leuk printje

Een atx voeding is geen labvoeding, en je kunt er geen auto mee starten ook
klein is fijn

Moderator

Op 3 april 2007 22:32:10 schreef Ibanez:
ets je zelf dubbelzijdig?

Dit printje is gewoon enkelzijdig, maar als het echt nodig is dan kan dubbelzijdig ook gewoon.

Zit er een max 232 in of gewoon weerstanden en diodes om het serial voltage te verlagen?

Er zit een convertertje in met twee fetjes, clampdiodes en wat weerstanden. Werkt prima en kost een stuk minder dan een MAX232.

Aansturing met een uln....?

De controller is een Attiny2313 die vervolgens een ULN2803 aanstuurt.

Ik heb het ding ook even geetst vanavond, dus nog meer om te showen:

http://www.kleinisfijn.nl/co/pcb_stepper_controller.jpg

Ik heb ook weer een project (onderdeel) werkende:

http://jeroen.boere-adviseur.nl/images/TEMP_LOGGER/logger_print.jpg

het resultaat:

http://jeroen.boere-adviseur.nl/images/TEMP_LOGGER/logger_solder.jpg

meer foto's en info: KLIK HIER

IF you can't convince them, then confuse them!

Jep, wil geen reclame maken maar glowrider (België) voor je glassfibre... kun je snel (1 week levertijd) kleine partijen bestellen. Grotere partijen via Universal Fibre Optics in de UK. Doe zelf/ Regel ook regelmatig van dit soort projecten ;) en kan je garanderen dat die vezeltjes in de gaatjes doen echt onzettend leuk werk is... hahaha... je kan de LEDS achter de zon en maan dimmen (met PWM).

Evenals de LEDS die de sterretjes (glasvezels) belichten.

@Jeroen, die glasvezel aansluit connectors op de laatste foto van je 2de laatste post. Waar kun je die bestellen en wat zijn de specs? Zien er erg handig uit...
